Как настроить заточной станок для ленточных пил

Устройство заточного станка для ленточных пил, разводка зубьев и инструкция по восстановлению полотна

Применение заточного станка для ленточных пил позволяет быстро и качественно восстановить рабочую поверхность инструмента и обеспечить заявленный производителем объем порезки древесины до разрыва полотна.

Механизмы и станки для заточки ленточной пилы

Использование ленточных пил для распиливания древесины и других материалов обеспечивает получение минимальных потерь в процессе обработки и увеличивает производительность труда. Циркулярные пилы имеют меньшую производительность и более низкий коэффициент полезного использования материала.

Средняя, заявленная различными изготовителями ленточных пил производительность режущего инструмента, до разрыва должна соответствовать объему распилки более 60 м³ леса кругляка.

При затуплении или неправильной заточке рабочей части зуба пилы производительность процесса резко падает. После пропила на поверхности обрабатываемой древесины появляется большая волна, пила рвется. Что на нет сводит все преимущества таких пил.

Чтобы правильно заточить ленточную пилу, необходимо в первую очередь восстановить разводку зубьев рабочего полотна. Для этой операции используют разводной станок, который позволяет точно разводить каждый зуб на необходимый угол. Он позволяет отгибать треть или 2/3 высоты зуба, восстанавливая изначальный профиль инструмента.

Для обеспечения высоких прочностных и износоустойчивых свойств полотно пилы состоит из 2 частей, сваренных между собой. Основное полотно изготавливается из пружинистой стали, способной выдерживать сильные динамические нагрузки. Режущая поверхность инструмента делается из инструментальной стали, повышенной прочности и износоустойчивости, с большим содержанием вольфрама и кобальта.

Так как твердость материала режущей кромки пилы выше 45 HRS, для ее заточки применяют корундовые, алмазные и эльборовые круги. При заточке боразоновый (эльборовый) круг предпочтительнее алмазного, хотя его твердость ниже на 10-20%, чем у алмазного, но зато химическая и термическая стойкость выше в 2 раза.

Боразон — это зарегистрированная американской фирмой «Дженерал Электрик» торговая марка технического кубического нитрида бора, а эльбор — синтезированный в СССР материал, имеющий такую же химическую формулу, но изготовленный по другой технологии. Эксперты считают, что заточные круги, изготовленные из российского эльбора, более качественные и износостойкие.

Конструктивные отличия станков для заточки ленточных пил:

  • устройства с ручным приводом, которые посредством воздействия вращающегося абразивного круга на зуб, восстанавливают остроту его кромки;
  • установки с механической системой автоматизации процесса заточки, позволяющей настраивать необходимые параметры процесса;
  • автоматизированные центры, управляемые компьютерными системами.

Революцию в технологии заточки ленточных пил произвела фирма Wood-Mizer, предложившая способ, при котором профильный боразоновый круг за 1 проход восстанавливает как профиль зуба, так и его остроту. Недостаток этого метода — необходимо иметь свой круг для каждого профиля зуба пилы.

На рынке представлены заточные устройства для ленточных пил в 3 ценовых сегментах:

  1. 15 000-30 000 руб. — достаточно дешевые станки. Сюда входят заточные механизмы с плоскими кругами, которые затачивают режущую кромку зуба. Упрощенный вариант устройства с диском для профильной заточки зуба.
  2. 85 000-130 000 руб. — дорогие копии Wood-Mizer устройств и станки оригинальной фирмы.
  3. 60 000-65 000 руб. — российский станок, разработанный в фирме «Вестрон».

Первая категория оборудования не обеспечивает полнопрофильную проточку межзубового паза при заточке плоским кругом, тем самым снижая ресурс пилы до распилки 15-20 м³ леса кругляка. Упрощенные варианты станков для заточки пил по дереву с полнопрофильным кругом страдают наличием больших люфтов, которые приводят к биению круга и, как следствие этого, получению неправильной заточки и быстрому выходу эльборового круга из строя.

Во второй категории лучше покупать оригинальные вудмайзеровские станки.

В третью группу входят российские станки, изготовленные в компании «Вестрон» с оптимальной стоимостью и характеристиками, превышающими иностранные аналоги:

  • разнопрофильные эльборовые диски имеет износостойкость, на 30-40% превышающую иностранные аналоги;
  • эргономичная, продуманная настройка устройства заточки пил, позволяющая правильно заточить профиль зуба инструмента.

Популярные модели

На российском рынке в рейтинге популярных моделей станков для заточки пил на престижных позициях находятся бюджетные станки от воронежской компании «ХИТ», выпускающей линейку оборудования под маркой АЗУ-02. Также фирма производит станки для разводки зубьев РУ-04/08М, -05, -07. В более дорогом ценовом сегменте лидирует модель ПЗСЛ30 60 ПРОФИ, разработанная в подмосковной компании «Вестрон».

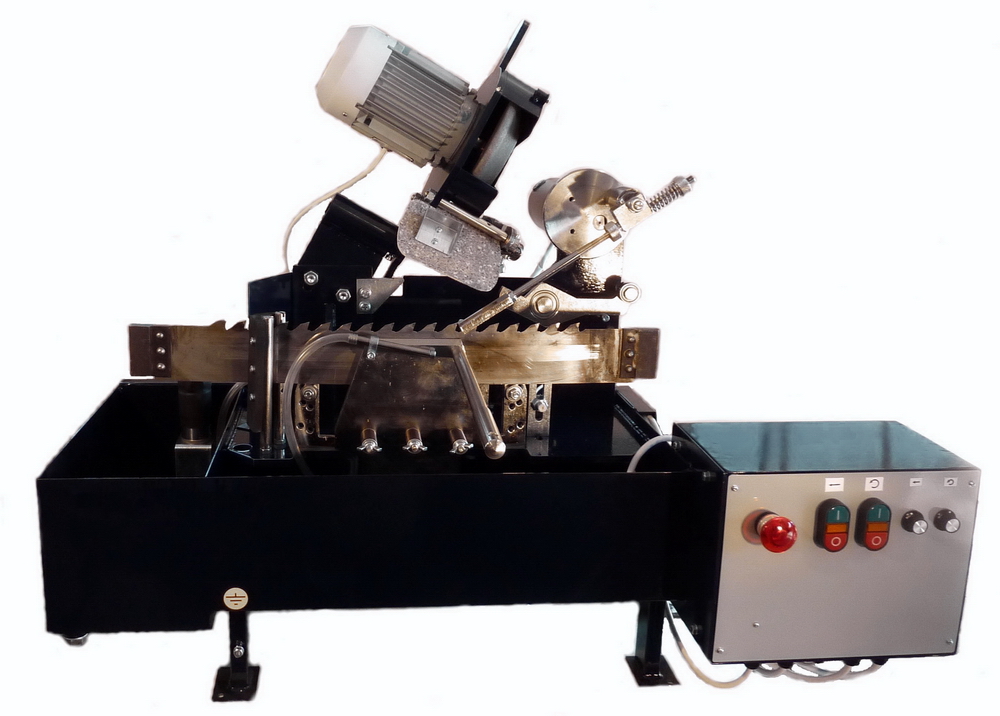

Устройство заточного станка

Полуавтоматический станок, позволяющий затачивать кромки зубьев пилы, представляет собой конструкцию, состоящую из основания, на котором закреплен абразивный инструмент с приводом, копир, отслеживающий профиль зуба, толкатель, система регулирующих штанг, система жидкостного охлаждения и пульт с органами управления установкой.

Абразивный инструмент производит поступательное движение вверх — вниз, посредством регулировочного устройства оператор может изменить угол наклона заточного инструмента. Копир обеспечивает управление движением абразивного круга в соответствии с профилем режущей кромки зуба, и задает продольное смещение полотна пилы в зависимости от расстояния между зубьями.

Для заточки режущей кромки пил по металлу необходимо настроить оборудование, изменив органами управления угол заточки зуба.

Как правильно заточить пилу на станке?

В домашних условиях для того, чтобы правильно заточить зубья пилы своими руками, необходимо:

  1. восстановить разводку зубьев, отгибая 2/3 длины зуба в сторону от образующей полотна, восстанавливая начальный угол разводки;
  2. абразивным инструментом заострить кромки зубьев, убирая с поверхности материала микротрещины.

Основные правила, которые необходимо соблюдать при восстановлении режущей кромки пилы на станке:

  • произвести на специальном оборудовании разводку зубьев, восстановив начальный угол разводки;
  • настроить станок на съем достаточного количества материала режущей кромки, чтобы убрать все повреждения и микротрещины;
  • производить заточку с включенной системой охлаждения, не допуская посинения материала зуба;
  • начинать процесс заточки с места сварки полотна в кольцо.
Читать еще:  Заточной станок астрон для ленточных пил

Варианты заточки

Существует 2 способа заточки зубьев пилы:

  1. Полнопрофильный, производится на автоматическом станке для заточки ленточных пил. Боразоновый круг, соответствующий профилю зуба, за 1 проход восстанавливает профиль межзубовой впадины и затачивает режущие кромки инструмента.
  2. Заточка режущих кромок зубьев. Может производиться вручную или на станке с плоским заточным диском. При этом заостряются грани, и убираются микротрещины на рабочей поверхности инструмента, образовавшиеся в процессе работы.

Видео инструкция по заточке ленточных пил покажет последовательность правильных действий при выполнении этого процесса.

Заточка и разводка ленточных пил

Для того чтобы обработка разнообразных материалов производилась правильно, необходимо ухаживать и следить за состоянием ленточнопильных приспособлений. С этой целью используются станки для заточки и разводки ленточных пил. Своевременный уход обеспечит длительную эксплуатацию инструментов.

Конструкция ленточной пилы

Ленточные пилы – это особая беспрерывная конструкция, которая характеризуется наличием режущих элементов с одной стороны. Это режущий элемент, с помощью которого производятся работы по дереву. Наиболее часто ленточные пилы применяются в разнообразных ленточнопильных полотнах. С их помощью осуществляется резка разнообразных деталей. С помощью этих полотен обеспечивается достаточно высокое качество реза. Обеспечивается все это только в том случае, если пила имеет хороший развод. Также инструмент необходимо своевременно обслуживать.

Ленточные пилы производятся из сверхпрочного металла, что обеспечивает не только высокое качество реза, но и длительность эксплуатации пилы. Зубья имеют универсальный угол, что позволяет максимально качественно проводить распиловку материала.

Формы режущей части и угол заточки полотен

Геометрия режущих элементов ленточных пил может быть разнообразной, что напрямую зависит от материала, который предназначается для распиловки. Станки по дереву наиболее часто оснащаются специальными пилы, с помощью которых можно проводить:

  • столярные работы;
  • распиливать бревна и брусья;
  • использовать на делительных пилах.

Угол заточки при этом определяется строго производителем инструмента. Передний угол заточки будет максимально маленьким при использовании твердой древесины. Ленточные пилы по металлу оснащаются пилы с различной формой полотна, что напрямую зависит от используемого для распиловки металла. Если необходимо провести резку тонкостенных металлов и при этом иметь тонкую стружку, передний угол реза при распиловке которого будет равняться нулю, тогда используется стандартная резка. Угол заточки может быть разнообразным. Он напрямую зависит от строения приспособления.

Зуб, который имеет положительный передний угол, имеют те пилы, которые широко используются для распиловки металла с толстыми стенками. Шаг полотна, с помощью которого осуществляется распиловка тонкого металла, достаточно небольшой. Для того чтобы разрезать толстостенный металл, необходимо использовать приспособления, которые имеют большое количество полотен. В некоторых случаях оборудование имеет переменный шаг, что позволяет устранить эффект резонанса. Изменение расстояния между зубьями напрямую зависит от определенной группы.

Развод режущих элементов ленточной пилы

Развод – это отгиб полотен ленточных пил в разные стороны. Это позволяет значительно снизить трение полотна и предотвратить его зажатие. Для обеспечения свободного передвижения полотна о стенки распиливаемого материала его ширина должна быть больше, чем толщина этого материала.

Типы разводок ленточных пил

Развод может иметь несколько разновидностей. У разных производителей он может иметь различные названия. Наиболее часто может быть:

  • Стандартным, который характеризуется противоположным отгибанием режущих элементов в разнообразные стороны. Наиболее часто она используется для ленточных пил, которыми осуществляется распиловка твердого материала.
  • Волнистым, который относится к категории сложных конструкций. Развод в данном случае имеет переменное значение. При этом образовывается своеобразная волна.

Развод заключается в отгибе не всего полотна, а только определенной части его вершины. Параметры определяются строго производителями инструмента. Их диапазон составляет от 0,3 до 0,7 миллиметров.

Защищающим. Развод заключается в загибании двух зубьев. При этом третий остается на месте. Предназначается для ленточных пил по обработке особо твердого материала. По форме каждый третий зуб напоминает трапецию. Местом расположения является центр полотна. С его помощью осуществляется максимально правильное направление пильной ленты.

Станки по дереву характеризуются универсальной конструкцией пильного инструмента. Развод для обработки мягких пород должен характеризоваться большими размерами, чем в оборудовании для обработки твердых пород. Но развод не должна быть таковым, чтобы по центру располагался клин без выреза. Развод должен характеризоваться одинаковым расположением всех режущих элементов. Разводить зубья необходимо таким образом, чтобы отклонение было не более 0,1 миллиметра. Если пилы будут располагаться неравномерно, то это приведет к тому, что ленточнопильное оборудование в процессе работы будет отходить в сторону.

Рекомендации по заточке

Во время работы полотна очень часто наблюдается его разрыв. Это объясняется тем, что плохо осуществляется его заточка. Это объясняется концентрацией напряжения в профиле полотна, если заточка проведена на некачественном уровне. Необходимость в проведении процедуры определяется по состоянию ленточных пил. Если шероховатость поверхности пропила увеличивается, то это приводит затуплению инструмента.

Заточка инструмента осуществляется с помощью алмазных, электрокорундовых, эльборовых дисков. Их выбор напрямую зависит от особенностей обрабатываемого материала. Заточка полотна, материалом производства которого выступает инструментальная сталь, осуществляется корундовыми кругами. Процедура для биметаллических инструментов осуществляется правильно в том случае, если используется алмазный или эльборовый круг. Как провести эту процедуру расскажет инструкция. Самое главное, чтобы в процессе не изменился угол.

Для заточки могут использоваться круги различных диаметров. Выбор одного из них определяется параметрами приспособления. С этой целью наиболее часто используются профильные, плоские, тарельчатые, чашечные круги. Правильно выполняется заточка в том случае, если окружная скорость составляет от 20 до 25 метров за секунду.

Читать еще:  Плоскошлифовальный станок для заточки ножей

Принцип заточки ленточных полотен

При наличии на приспособлении зазубрин на краю заготовки будут наблюдаться выкрашивания. Именно поэтому необходимо, чтобы заточка проводилась правильно. Во время этого процесса необходимо работать не только с передней, но и с задней частью полотна. Заточка приспособлений может осуществляться разными кругами. При этом необходимо учитывать угол расположения полотна. Если вы хотите провести процедуру правильно, то вам нужно научиться ей у специалиста.

Для того чтобы ленточнопильное оборудование работало качественно, необходимо не только правильно подбирать его, но и своевременно его затачивать. С этой целью наиболее часто используются специальные круги. Данная процедура является максимально простой, что позволяет ее с легкостью произвести мастеру без соответствующего опыта.

Заточка ленточных пил

Приступая к заточке ленточных пил Вы должны знать, что от правильности выполнения данного процесса, зависит то, насколько качественным будет ваш пиломатериал — доски, брус, рейки и т.д. Заточка ленточных пил, процесс ответственный, но не очень сложный. Соблюдая рекомендации приведенные ниже, вы быстро научитесь этому нехитрому, но очень полезному в лесопилении процессу.

В первую очередь надо осмотреть ленту на наличие видимых трещин, обломанных зубьев. Для этого берёте ленту в руки зубьями от себя и перемещая руки, слегка заламывая ленту начинаете просмотр. При обнаружении дефектов ленту необходимо отправить на ремонт, либо просто выбросить.

Во вторую очередь ленту необходимо очистить от грязи и налипшей на неё древесной смолы. После всех этих процедур лента готова к заточке.

Аккуратно берёте ленту во избегании травм, так как зубья имеют остроту способную повредить Вам руки и вставляете на станок для заточки. Ленту необходимо установить на все держатели на станке и специальным зажимом зафиксировать.

В паз между зубьями опускаем штангу толкателя, с помощью этой штанги регулируется подача ленты. Сверху на ленту опускается точильный камень, он фиксируется штоком, регулирующим глубину заточки.

Перед началом запуска заточного станка выставляете угол заточки, для летнего леса этот угол 55-60 градусов, а для зимнего 70-80. Угол выставляется путём поворота станины на которой закреплён камень, согласно делениям, на корпусе станка.

Обратите внимание, камень для заточки имеет фаску под углом 45 градусов и во время подготовки к процессу заточки Вы должны поправить камень если фаска не соответствует вышеуказанному углу. Правка производится инструментом алмаз или простым крупным камнем.

Сразу заметим, что правка простым камнем сложнее и требует некоторых навыков, так же не соответствует правилам техники безопасности.

Запуск заточного станка

Вы подготовили станок и пилу для начала заточки, теперь приступим к самому процессу заточки ленточной пилы.

Первым делом включаете подачу на самой низкой скорости, для этого предусмотрены тумблеры для включения двигателя и регулятор скорости подачи, он уменьшает либо увеличивает обороты двигателя.

При помощи винта на штанге подачи отводим зуб пилы вперед либо назад и следим что бы камень ровной стороной (без фаски) начал касаться прямой стороны зуба.

Затем включаем второй тумблер, который приводит в движение двигатель с камнем. Понемногу без резких движений начинаете опускать камень с помощью винтового штока который его фиксирует, до тех пор, пока камень не будет полностью проходить карман от одного зуба к другому.

Ни в коем случае нельзя допускать посинения ленты поэтому старайтесь сильно не опускать камень, так же задвигать шток подачи назад либо вперёд иначе камень у Вас просто «съест» зуб. Заточка ленточных пил, должна проходить плавно согласно заводскому профилю зуба.

Манипулируя винтами подачи и штока опускания камня надо добиться полного отсутствия заусенцев на кончике зубьев. Законченной работой станка можно считать после прохождения ленточной пилы не менее двух кругов.

Заточка ленточных пил в зимний период

Зимняя заточка практически не отличается от летней с единственной разницей, угол наклона зубьев более прямой доходит до 90 градусов, в зависимости от промерзания древесины. Чем сильнее промерзает древесина, тем больше угол заточки, но имейте в виду что летом с таким углом усиливается нагрузка на пилу и возможен быстрый выход её из строя.

Заточка ленточных пил по дереву видео.

Все о заточных станках для ленточных пил

Распиливание и обтачивание древесины, а также других пиломатериалов, происходит циркулярной или ленточными пилами. Однако использование ленточной пилы намного технологичней. Такие разновидности позволяют в несколько раз ускорять рабочий процесс, а также оставлять намного меньше отходов после рабочей деятельности.

Ленточная пила – это рабочий инструмент для специальных станков, который позволяет разрезать многие материалы. Но, как и другие режущие инструменты, такая пила имеет свойство затупляться, а значит, для дальнейшего нормального использования необходимо произвести заточку лезвий.

Особенности

Пила такого вида представляет собой замкнутую ленту из зубьев. Данная конструкция имеет ряд преимуществ перед другими пилами.

Ленточная пила полезна в тех ситуациях, когда необходимо разделать какое-либо дорогостоящее сырье, так как зубья создают аккуратное и узкое место пропила, сохраняя тем самым максимальное количество материала невредимым. К примеру, можно использовать ленточную пилу по дереву во время работы с материалами из ценной древесины.

Если правильно и с постоянной периодичностью производить заточку зубьев такой пилы, тогда инструмент будет качественно выполнять свою задачу, а именно: моментально, аккуратно и с небольшим количеством отходов нарезать детали практически из любого материала.

Чем можно заточить?

Небольшое полотно с маленькими зубьями можно заточить специальным надфилем или обычной насадкой станка. Однако такая заточка очень длительная и малопроизводительная, а также очень часто вызывает ряд поломок пилы. С учетом этих проблем уже давно многие мастера используют электрический заточной станок, который довольно быстро и одинаково ровно затачивает все зубья ленточной пилы.

Читать еще:  Самодельный станок для заточки цепей бензопил

Такие станки делятся на несколько групп.

  • Полностью автоматические центры, в них используется специализированная программа подачи и заточки, такие станки применяют в основном крупные мастерские для подточки или восстановления крупных и массивных ленточных пил. Процесс происходит с применением охлаждающих химических жидкостей и под строгим контролем.
  • Полуручные станки с консолями специального инструмента.
  • Небольшие автоматические центры, в них настраивается шаг перемещения полотна и осуществляется контроль процесса.

Точильный станок представляет собой агрегат, который помогает качественно заточить пилу с помощью заточного круга. Чаще всего под определенный вид пилы подбирается определенный агрегат.

Станок включает в себя:

  • основание и внешнюю конструкцию;
  • крепление для инструмента;
  • специальные приводы, используемые для передвижения полотна и вращения точильных кругов.

Процесс заточки

Выточка подразделяется на 2 вида:

  • заточка граней;
  • полнопрофильная заточка.

Процесс может проводиться и без использования специального станка, однако при таком процессе у вас может возникнуть ряд трудностей. И если при первом виде заточки такие проблемы будут незначительными, то при втором – без использования специального точильного станка можно просто не обойтись.

Работа проводится при помощи специальных точильных кругов, каждый из которых имеет определенные параметры, а значит, подбирать их нужно индивидуально.

Как выбрать оборудование для заточки?

Качественный заточный станок выбрать довольно трудно, однако на современном рынке становится все больше по-настоящему качественных инструментов. С появлением автоматических инструментов заточки пил увеличилось и качество процесса, так как человеческий фактор в таком процессе сводится к минимуму, а значит, исключаются неправильные углы наклона заточенных зубьев или сбивание пазух.

Среди качественных станков можно выделить модели нескольких брендов.

  • «Кедр». Одна из самых распространенных и известных марок. Относится этот инструмент к полностью автоматическому станку, в котором используется работа за счет установленной программы. А также здесь подразумевается постоянный контроль и использование охлаждающей жидкости для нормального функционирования. «Кедр» довольно прост в обращении и подойдет даже начинающим мастерам. Угол установить вручную тоже не составит труда, достаточно просто ослабить два специальных болта, находящихся на тыльной стороне инструмента, и отрегулировать винтом около основания нужный вам угол. А также на инструменте имеется регулятор скорости движения полотна.

Более современные вариации позволяют использовать точильные алмазные круги.

  • «Тайга». Марка не менее известная, чем предыдущая, имеет практически те же характеристики, управление в ней даже немного проще. Угол и скорость подачи полотна также легко можно отрегулировать на инструменте.

Использовать этот станок можно как для широких, так и для узких ленточных пил.

  • «АЗУ-02». Самый модифицированный из всех предыдущих станков. Все модели имеют специальное устройство для автоматической подачи охлаждающей жидкости. На инструменте имеются несколько переключателей, позволяющих полностью контролировать работу заточного станка. А также во всех моделях используются алмазные диски, которые ускоряют процесс работы и улучшают ее качество.

На АЗУ-02 еще можно регулировать скоростные режимы передвижения полотна, что тоже значительно упрощает процесс.

  • «ПЗСЛ 30/60 профи». Современный, полностью автоматический станок, имеющий высокую скорость заточки. Для охлаждения этого станка используется специальное охладительное масло. Для работы с таким станком не требуется никакого профессионализма, в процессе работы понадобится только поверхностный контроль, так как станок выключается сам при протачивании одного круга зубьев пилы.
  • «ПЗСЛ 10/2». Автоматический станок для узких ленточных пил, подходит как для пил по дереву, так и для пил по металлу. Этот агрегат, как и предыдущий, имеет масляное охлаждение. Процесс полностью автоматизирован, в задачу мастера входит только установить нужный процесс и внести полотно в станок, далее станок сам сделает всю работу.
  • Astron (А-1). Полнопрофильный боразоновый станок, процесс работы с таким агрегатом полностью автоматизирован. Станок протачивает всю ленту пилы за 1 полный проход. Для заточки используется эльборовый диск, который отличается высоким качеством и долговечностью. Настройка процесса происходит очень легко и не требует высокого профессионализма.

На современном рынке инструментов существует огромное количество самых разнообразных точильных станков для пил, выше приведены именно самые основные и популярные заточные станки.

Полезные советы

Если вы хотите качественно и легко заточить инструмент, то во время работы нужно соблюдать следующее:

  • в полностью автоматических устройствах необходимо использовать специальную жидкость, в противном случае аппарат перегреется и может сломаться;
  • с каждого зубчика во время заточки должен сниматься одинаковый слой материала;
  • после работы на зубьях не должно оставаться неровностей и заусенцев;
  • всю работу необходимо проводить с одинаковым давлением на инструмент и под одинаковым углом;
  • рабочее место должно быть убрано, и ничего не должно мешать;
  • под рукой всегда должна быть аптечка;
  • во время работы необходимо использовать защитную спецодежду.

При выполнении работы человеком без специального образования и опыта могут возникнуть определенные трудности, поэтому заточку лучше проводить, имея хотя бы какие-то знания и умения в этой области.

Подводя итог, можно сказать, что использование специальных заточных станков для ленточных пил значительно упрощает и ускоряет процесс работы, однако важно следовать инструкции и всем рекомендациям, а также не забывать про правила безопасности.

О том, как заточить ленточную пилу на заточных станках, смотрите в следующее видео.
