Запчасти к станку omga ni2500 super

Станок форматно-раскроечный Ti 2500 SUPER

  • Неудовлетворительное качество
  • Завышенная цена производителя
  • Отсутствие спроса
  • Снят с производства

Двухсторонний обрезной станок для форматной обрезки щитовых деталей по контуру.

Обрезка в размер клееного столярного щита, фанеры, облицованные плиты (ДСтП, МДФ, ДВП) длиной до 3000 мм и высотой до 110 мм прямоугольной формы.

Область применения

Применяются для производства столярно-строительных изделий, производства мебели, производства фанеры и плитных материалов. Форматно-раскроечный станок может быть встроен в поточную линию.

Принцип работы

Заготовка помещается на высокоточные полированные металлические балки. Подача ее в зону обработки происходит вручную или по запросу станок дополнительно может быть оборудован автоматической моторизированной подачей. Обрезка осуществляется с помощью двух пильных узлов один из которых (левый) фиксированный, а другой перемещаясь по двум жестким стальным направляющим настраивается на нужный размер. При ручной подаче расстояние между пилами отсчитывается по шкале, а при механической — механическим счетчиком. Для предотвращения сколов при обратном ходе обрезанной заготовки пильные узлы пневматически отводятся на 1 мм в самом конце пиления.

Конструктивные особенности

Жесткая конструкция и современные технические решения гарантируют длительный срок эффективной и надежной эксплуатации оборудования.

Пильные узлы

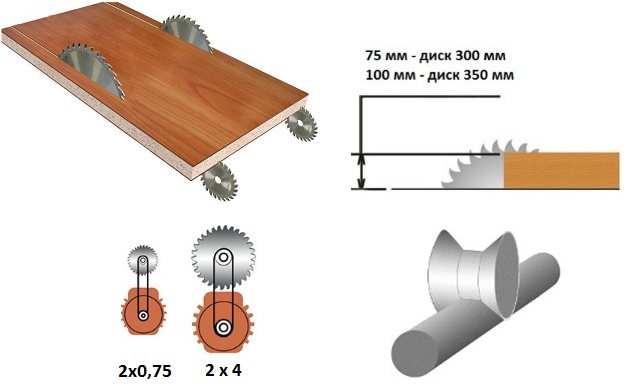

Состоят из основной ф400 мм и подрезной ф125 мм пил.В зависимости от расстояния между пилами размер обрабатываемой заготовки находится в пределах от 320 ÷ 3000 мм. Выставление в размер осуществляется перемещением правого пильного узла по двум жестким стальным направляющим с помощью рукоятки, левый пильный узел фиксированный.Имеет возможность наклона до 45o и регулировку по высоте.

Для предотвращения сколов используется подрезная пила которая вращается попутно подаче заготовки.Для предотвращения сколов при обратном ходе обрезанной заготовки пильные узлы пневматически отводятся на 1 мм в самом конце пиления.

При ручной подаче расстояние между пилами отсчитывается по шкале, а при механической подаче — механическим счетчиком.

Подача заготовок
Подача заготовок осуществляется по высокоточным полированным металлическим балкам. В базовой комплектации станка перемещение материала осуществляется вручную, но по запросу возможна автоматическая моторизированная подача.

Читать еще:  Запчасти для фрезерного станка

Механическое перемещение пильного узла
С помощью электродвигателя правый пильный узел перемещается по двум жестким стальным направляющим на необходимиый размер.Используется с целью облегчения условий труда и повышения скорости и производительности оборудования.

Дополнительно для надежной фиксации заготовок станок может оборудоваться четырьмя пневматическими прижимами.

Счетчик служит для более точного перемещения пильного узла до заданной величины.

Счетчик служит для более точного выставления размера обрабатываемого материала.

Перемещение загатовки осуществляется с помощью установки привода подачи. Служит так же для увеличения производительности и безопасности при работе на данном станке.

Производитель: Omga

Двусторонний форматно-обрезной станок OMGA TI 2500/3000 SUPER

  • Описание
  • Характеристики
  • Скачать

Назначение:

Обрезка в размер клееного столярного щита, фанеры, облицованные плиты (ДСтП, МДФ, ДВП) длиной до 3000 мм и высотой до 110 мм прямоугольной формы.

Применяются для производства столярно-строительных изделий, производства мебели, производства фанеры и плитных материалов. Может быть встроен в поточную линию.

Конструктивные особенности:

Пильные узлы

Состоят из основной ф400 мм и подрезной ф125 мм пил.В зависимости от расстояния между пилами размер обрабатываемой заготовки находится в пределах от 320 ÷ 3000 мм. Выставление в размер осуществляется перемещением правого пильного узла по двум жестким стальным направляющим с помощью рукоятки, левый пильный узел фиксированный.Имеет возможность наклона до 45 o и регулировку по высоте. Возможна фиксация промежуточного угла в пределах 45-90 0/

Жесткая конструкция и современные технические решения гарантируют длительный срок эффективной и надежной эксплуатации оборудования.

Для предотвращения сколов используется подрезная пила которая вращается попутно подаче заготовки.Для предотвращения сколов при обратном ходе обрезанной заготовки пильные узлы пневматически отводятся на 1 мм в самом конце пиления.

При ручной подаче расстояние между пилами отсчитывается по шкале, а при механической подаче — механическим счетчиком.

Дополнительная комплектация:

Механическое перемещение пильного узла

С помощью электродвигателя правый пильный узел перемещается по двум жестким стальным направляющим на необходимиый размер.Используется с целью облегчения условий труда и повышения скорости и производительности оборудования.

Читать еще:  Чем заменить гидравлическое масло

Фиксация заготовки

Дополнительно для надежной фиксации заготовок станок может оборудоваться четырьмя пневматическими прижимами.

Цифровой счетчик перемещения пильного узла

Счетчик служит для более точного перемещения пильного узла до заданной величины.

Цифровой счетчик измерения расстояния между пилами

Счетчик служит для более точного выставления размера обрабатываемого материала.

Механическая подача заготовок

Подача заготовок осуществляется по высокоточным полированным металлическим балкам. В базовой комплектации станка перемещение материала осуществляется вручную, но по запросу возможна автоматическая моторизированная подача.

Опциональное оснащение:

  • Лазерная указка. Код: GC4560890000125
  • 4 пневматических зажима, для жесткого позиционирования заготовки.Код: 720810190000

Форматно-раскроечный станок OMGA. Модели Ti 2500 Super и Ti 3000 Super

Производитель: Omga

Страна: Италия

Длина пропила: 2500; 3000 мм

Вылет пилы: 110 (диск 400 мм) мм

Мощность: 2 х 4 кВт

  • Оборудование
  • Компрессоры

Узнать цену

Вы выбрали: Форматно-раскроечный станок OMGA. Модели Ti 2500 Super и Ti 3000 Super

Заказать лизинговый расчёт

Вы выбрали: Форматно-раскроечный станок OMGA. Модели Ti 2500 Super и Ti 3000 Super

Подобрать аналог

Вы выбрали: Форматно-раскроечный станок OMGA. Модели Ti 2500 Super и Ti 3000 Super

  • Оборудование
  • Сервис

×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности — от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону: 8 (800) 1000-111 и 8 (495) 781-55-11

Калькулятор лизинга и кредит

НАЗНАЧЕНИЕ:

Обрезка в размер клееного столярного щита, фанеры, облицованные плиты (ДСтП, МДФ, ДВП) длиной до 3000 мм и высотой до 110 мм прямоугольной формы.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются для производства столярно-строительных изделий, производства мебели, производства фанеры и плитных материалов. Станок может быть встроен в поточную линию.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ПИЛЬНЫЕ УЗЛЫ

Состоят из основной ф400 мм и подрезной ф125 мм пил.В зависимости от расстояния между пилами размер обрабатываемой заготовки находится в пределах от 320 ÷ 3000 мм. Выставление в размер осуществляется перемещением правого пильного узла по двум жестким стальным направляющим с помощью рукоятки, левый пильный узел фиксированный.Имеет возможность наклона до 45 o и регулировку по высоте.

Читать еще:  Запчасти для станков москва

ПОДАЧА ЗАГОТОВОК

Подача заготовок осуществляется по высокоточным полированным металлическим балкам. В базовой комплектации станка перемещение материала осуществляется вручную, но по запросу возможна автоматическая моторизированная подача.

НАДЕЖНОСТЬ И КАЧЕСТВО ОБОРУДОВАНИЯ

Жесткая конструкция и современные технические решения гарантируют длительный срок эффективной и надежной эксплуатации оборудования.

Для предотвращения сколов используется подрезная пила которая вращается попутно подаче заготовки.Для предотвращения сколов при обратном ходе обрезанной заготовки пильные узлы пневматически отводятся на 1 мм в самом конце пиления.

При ручной подаче расстояние между пилами отсчитывается по шкале, а при механической подаче — механическим счетчиком.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

МЕХАНИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ ПИЛЬНОГО УЗЛА

С помощью электродвигателя правый пильный узел перемещается по двум жестким стальным направляющим на необходимый размер.Используется с целью облегчения условий труда и повышения скорости и производительности оборудования.

Дополнительно для надежной фиксации заготовок станок может оборудоваться четырьмя пневматическими прижимами.

ЦИФРОВОЙ СЧЕТЧИК ПЕРЕМЕЩЕНИЯ ПИЛЬНОГО УЗЛА

Счетчик служит для более точного перемещения пильного узла до заданной величины.

Счетчик служит для более точного выставления размера обрабатываемого материала.

МЕХАНИЧЕСКАЯ ПОДАЧА ЗАГОТОВОК

Перемещение заготовки осуществляется с помощью установки привода подачи. Служит так же для увеличения производительности и безопасности при работе на данном станке.

ПРИНЦИП РАБОТЫ:

Заготовка помещается на высокоточные полированные металлические балки. Подача ее в зону обработки происходит вручную или по запросу станок дополнительно может быть оборудован автоматической моторизированной подачей. Обрезка осуществляется с помощью двух пильных узлов один из которых (левый) фиксированный, а другой перемещаясь по двум жестким стальным направляющим настраивается на нужный размер. При ручной подаче расстояние между пилами отсчитывается по шкале, а при механической — механическим счетчиком. Для предотвращения сколов при обратном ходе обрезанной заготовки пильные узлы пневматически отводятся на 1 мм в самом конце пиления.
