Замена якоря на перфораторе

МирТесен

Ремонт и обслуживание перфоратора своими руками

Для многих мастеров ремонта перфоратор — это основной рабочий инструмент и его выход из строя становится настоящей трагедией.

Неисправности электрической части

Механика перфоратора имеет довольно сложное устройство, чего не скажешь об электрической схеме. Тем не менее, поломки в цепи питания можно отнести к наиболее часто встречающимся. Их диагностика выполняется по ряду признаков:

  1. Отсутствие вращения или перебои в работе чаще всего являются следствием перелома сетевого шнура. Пошевелите провод в разных направлениях, удерживая кнопку включения нажатой, особенно в районе вилки и входа в корпус.
  2. Перфоратор произвольно включается/выключается при разной степени нажатия кнопки. Последняя при таких признаках признаётся неисправной и подлежит замене.
  3. При включении в коллекторе двигателя наблюдается гудящий шум и искрение. Причина тому — износ или преждевременное разрушение щёток или износ контактных ламелей.
  4. Повышенное искрение без гула может быть причиной неисправности конденсатора, что также может сопровождаться перегревом коллекторного узла.

При близком знакомстве схема питания перфоратора оказывается типовой для большинства видов электроинструмента. Для доступа к ней потребуется лишь разобрать на две половины пластиковую рукоятку, но будьте аккуратны и сразу отметьте посадочные места деталей и схему укладки жил. Для всех частей электрической схемы — кнопки, конденсатора, клемм — предусмотрена возможность замены и потому их ремонт обычно не выполняют.

Проблемы с двигателем

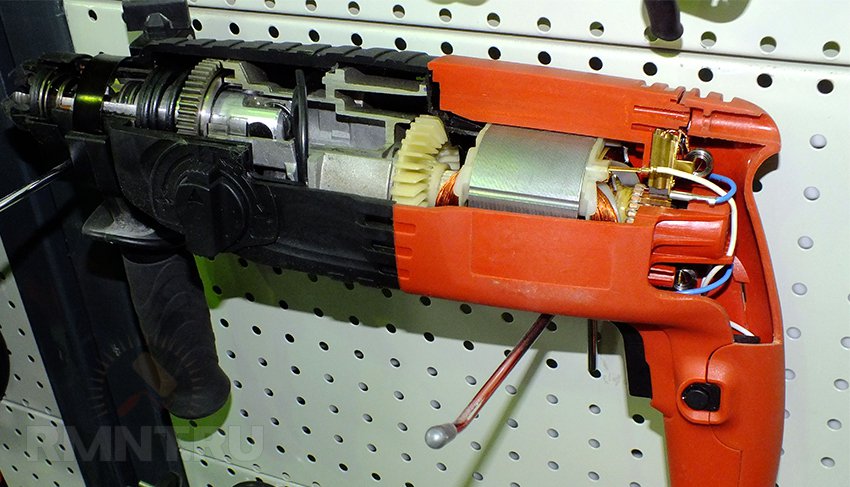

Двигатель перфоратора также имеет типовое устройство и мало чем отличается от большинства однофазных коллекторных электромоторов для электроинструмента. Статор двигателя особого внимания не заслуживает и выходит из строя достаточно редко. Единственное, о чём стоит упомянуть — в некоторых моделях статор жёстко закреплён в стакане корпуса и для осмотра двигателя придётся разбирать и хвостовую часть с щёточными кармашками, и передний узел соединения с редуктором.

На валу ротора с одной стороны закреплена ведущая шестерня редуктора, затем следует подшипник и крыльчатка охлаждения, магнитопровод с обмотками, токосъёмник коллектора и ещё один подшипник. Наиболее уязвимые части этого узла — подшипники, которые преимущественно необслуживаемые и имеют небольшой ресурс из-за работы на высоких оборотах. Их износ сопровождается появлением постороннего шума при работе, вибрации и нагрева посадочных мест. Для замены подшипники нужно стянуть с концов вала, используя съёмник или оправку-рогатку, а затем установить новые, предварительно прогрев их феном. Не забывайте вернуть на место дистанционные и уплотнительные кольца в правильном положении.

Ещё один элемент якоря, часто выходящий из строя — крыльчатка. Попадание крупных камешков сквозь воздухозаборник вызывает облом лопаток, а иногда и полное их разрушение. При этом обломки и мусор попадают внутрь мотора, царапают лак на проводах обмоток, а отсутствие нормального обдува приводит к перманентному перегреву обеих частей двигателя. Для некоторых моторов существует возможность снять и напрессовать новую крыльчатку, но большинство якорей приходится менять в сборе. Это отчасти разумно, ибо без нормального охлаждения якорь остаётся жизнеспособным считанные минуты.

Повреждение изоляции обмоток может вызвать замыкание между витками, что приводит к изменению сопротивления и неравномерности работы двигателя. Измерить сопротивление статора можно по двум выводным жилам, оно должно быть равно паспортному значению. Замеры обмоток якоря проводят между двумя ламелями, при этом значения могут немного отклоняться от паспортных данных, но все обмотки должны иметь эквивалентную проводимость.

Замыкания обмоток легко определить по характерному почернению лака в местах перегрева и обгорания. Чёрный лак уже не служит изолятором, такой двигатель сразу же подлежит замене. В основном же обслуживание электромотора сводится к его продуванию от пыли, как можно более тщательному, и очистке коллектора от графитовой пыли и нагара.

Поломки редуктора и ствола

Проблемы, связанные с вращением патрона и перебоями в работе ударного механизма, обычно заключены в редукторной части перфоратора. В зависимости от расположения двигателя, устройство и принцип работы этого узла могут меняться. Общее для обоих типов конструкций — наличие растровой втулки (ствола), в которой расположен пневматический ударный механизм. Для доступа к обслуживанию необходимо снять верхний переключатель режима вращения и открутить переднюю редукторную часть инструмента от моторной, обычно крепление выполнено на четырёх мощных винтах. Иногда требуется предварительно снять пластиковые обкладки. После этого растровая втулка выбивается резиновым молотком из металлического корпуса редуктора.

В перфораторах с горизонтальным положением ротора передача вращения происходит за счёт зубчатой шестерни, закреплённой по окружности ствола и принимающей усилие через храповой механизм, поджатый пружиной (предохранительную муфту). Здесь разница в устройстве для разных типов перфораторов заключается в форме ведущей шестерни: у горизонтальных она продольно-винтовая и закреплена на валу якоря, у вертикальных — коническая, служащая выходом раздаточно-понижающего редуктора, установленного над двигателем. Ведомая шестерня отличается лишь направлением зубьев.

Наиболее очевидны отличия ударного механизма. Передача вращательного движения в поступательное у бочковых перфораторов происходит за счёт кривошипно-шатунного механизма, приводимого в движение промежуточным редуктором. У «горизонталок» всё несколько проще, здесь работает качающий (пьяный) подшипник с дополнительным валом, посаженным на двух подшипниках качения. Поршневая часть имеет не слишком сложное устройство: внутри внешнего стакана втулки движется поршень-боёк, в передней части посажена так называемая проммасса — уловитель бойка. Иногда последние два элемента имеют телескопическое устройство на шарико-пазовой посадке, работающей по аналогии с патроном SDS. Почти всегда для разборки ствола нужно извлечь стопорное кольцо, туго посаженное внутри внешнего стакана ствола, поддев его через боковое отверстие.

Обслуживание редукторно-поршневой части включает полную разборку, промывку от грязи и металлической стружки в керосине, замену смазки. У бочковых перфораторов для внесения дополнительной смазки предусмотрена крышка кривошипно-шатунной передачи. Механизмы обоих типов очень чувствительны к засорению и износу тел качения. Ситуация может усугубляться старением уплотнительных колец поршневого механизма, из-за чего внутрь втулки проникают частицы пыли из патрона. Обратите внимание, что редукторная часть содержит множество мелких деталей и ревизию нужно приводить, придерживаясь сборочной схемы, что указана в паспортной документации инструмента.

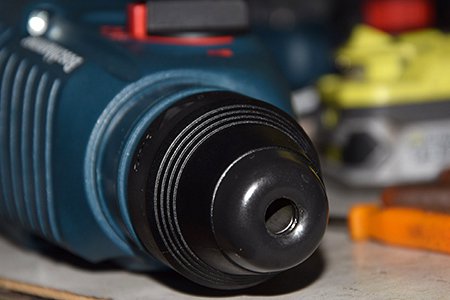

Замена и ремонт патрона

Поломки патрона SDS обычно выражаются либо в невозможности вставить хвостовик бура, либо в его вылете во время работы. Устроен механизм фиксации до смешного просто и устранить большинство поломок можно буквально «на коленке».

Чтобы разобрать патрон, нужно подковырнуть и снять резиновый пыльник в передней его части. Отведя стакан на себя, как при вставке бура, следует снять стопорное кольцо со штуцера ствола и снять обжимную муфту вместе с пружиной. Не забудьте аккуратно достать из пазов два небольших шарика.

Коническая внутренняя часть стакана прижимает шарики в пазах, когда бур должен быть зафиксирован и позволяет им свободно перемещаться, когда стакан оттянут. Как правило, причиной самопроизвольного вылета бура служит стачивание шариков или внутренней поверхности втулки. Детали на замену можно взять в сборе с новым патроном, шарики для SDS-Plus имеют диаметр 6,9 мм и могут быть извлечены из обычного подшипника.

Заклинивание и невозможность вставить бур также могут быть следствием стачивания деталей, но зачастую к этому приводит коксование патрона высохшей смазкой или попадание внутрь посторонних предметов. В любом случае дальнейшая эксплуатация инструмента в таком состоянии приводит к разбитию посадочных пазов уже на хвостовиках буров, и вышеописанные проблемы могут в дальнейшем иметь место даже при полностью исправном патроне. Причина большинства поломок видна сразу в процессе разборки и очистки.

Исправление проблем с переключателями

В бочковых перфораторах имеется два переключателя режима боя и вращения. В «вертикалках» их также может быть два, либо оба объединены на левой боковой части корпуса трёхпозиционной рукояткой.

Процесс снятия с переключателей пластиковых маховичков может быть очень простым и заключаться в выкручивании одного-двух фиксирующих шурупов, либо же процедура более сложная и описана в инструкции по эксплуатации и ремонту.

Причиной самовольного переключения обычно служит отсутствие фиксации из-за сломанной пружины или недостаточно плотная посадка рукоятки. Если переключатель режимов клинит, это может быть следствием стачивания деталей эксцентрикового или поворотного механизмов. Следует снять рукоятку и попробовать сдвинуть валок или шестерню вручную отвёрткой. Если не получается, то механизм переключения исправен, а причиной неисправности служит посторонний предмет в редукторе.

Техническое обслуживание инструмента

Подведём краткий итог и обозначим основные шаги по уходу за перфоратором и поддержанию его в исправном состоянии.

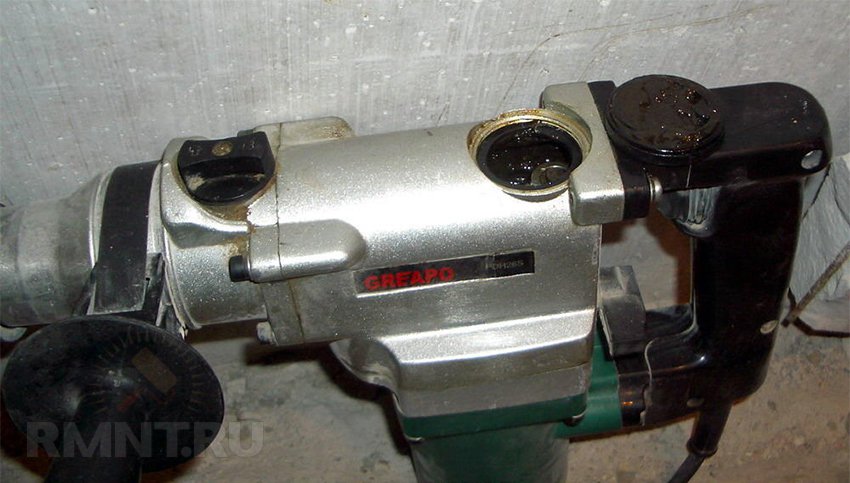

Прежде всего, смазка. Пополнять её запасы в некоторых моделях можно без разборки корпуса через отверстия переключателей режимов. В бочковых перфораторах для этого существует специальная крышка в передней части, но через неё можно смазать только кривошипно-шатунный механизм и промежуточный редуктор.

Для смазки ствола и ударного механизма почти всегда требуется подетальная разборка и промывка. Наличие твёрдых частиц в этом механизме приводит к быстрому износу, заклиниванию поршня, закусыванию сальниковых уплотнителей. Также нужно обязательно смазывать густоконсистентной смазкой хвостовики буров и поддерживать их всегда в чистоте и смазанном состоянии, это существенно продлит жизнь патрона.

Как и любой другой инструмент, перфоратор не любит пыли. Поэтому при работе на прорези воздухозаборника лучше натянуть капроновый чулок или другой импровизированный фильтр. Но даже при таких мерах предосторожности следует периодически разбирать моторную часть и тщательно продувать её, ибо даже малейший слой пыли на обмотках сильно ухудшает отвод тепла.

Читать еще:  Чем можно заменить пусковой конденсатор

Якорь на перфоратор. Замена или ремонт?

Якорь перфоратора – одна из ответственных деталей данной разновидности бытового электроинструмента. В отличие от замены щёток неисправность якоря (ротора) считается технически более сложной операцией, порядок выполнения которой определяется конструкцией якоря, а также сроком его эксплуатации. Напомним, что, при соблюдении всех условий работы, заявленных производителем, замена ротора производится в гарантийных мастерских и только фирменными запасными частями.

Конструкции якорей перфораторов разных типов

Якорь – вращающийся узел любого асинхронного двигателя. Учитывая, что при эксплуатации перфоратор испытывает значительное сопротивление разрушаемого с его помощью материала, нагрузки на ротор часто достигают экстремальных значений. Иногда они вызывают существенное уменьшение оборотов якоря, что приводит к немедленному выходу электродвигателя из строя.

Устойчивость якоря на перфораторе от сгорания определяется его конструкцией. Различают два типа якорей перфораторов:

  1. С фазным ротором.
  2. С короткозамкнутым ротором.

Короткозамкнутая обмотка якоря формируется стержнями, которые при сборке ротора укладываются в пазы его сердечника. При этом торцы стержней соединяются при помощи специального роторного кольца. Подвижные контакты в подобной конструкции отсутствуют, что положительно сказывается на долговечности узла.

Недостатком якоря такой конструкции является ограниченный пусковой момент, что относительно перфораторов требует ограничения по интенсивности применения в начальный момент времени после включения инструмента. Постоянно помнить об этом, естественно, невозможно, потому при невнимательном использовании перфоратора долговечность двигателя с короткозамкнутым ротором будет невысокой.

Проблема решается установкой на все перфораторы электродвигателей с короткозамкнутым ротором. Количество полюсов обмотки якоря в этом случае полностью соответствуют аналогичным параметрам для статора, а контакты каждой фазы выводятся во внешнюю цепь посредством углеграфитовых щёток. Замена щёток – сравнительно несложный процесс, который может (для техники, не находящейся на гарантийном обслуживании) производиться и самостоятельно. В остальных случаях стоит пользоваться услугами специалистов. Часто цена на такого рода услуги связана с необходимостью статической и динамической балансировки якоря на перфораторе, для чего используются специальная технология и оборудование.

Как проверить работоспособность якоря перфоратора?

Последовательность проведения подобного рода регламентных работ рассмотрена на примере перфораторов от торговой марки Makita, хотя принципиальных особенностей для аналогичного инструмента от иных производителей не существует.

Потребность в замене якоря может возникнуть тогда, когда перфоратор не даёт требуемого числа оборотов, резко замедляется вращение ротора, наблюдается характерное искрение и потрескивание.

Якорь электродвигателя состоит из следующих деталей:

  • цилиндрического элемента, который образован плотно соединёнными штампованными пластинами из электротехнической стали с пониженным содержанием кремния, либо из низкоуглеродистой стали Армко марок ЭА или ЭАА;
  • вала, на который насажен цилиндр;
  • фазных катушек, обмотки которых сдвинуты относительно друг друга на угол в 120 0 ;
  • контактных колец, укреплённых на валу, но электроизолированных и от него, и друг от друга.

Якорь на перфораторе находится в механическом контакте с шестернями редуктора перфоратора, поэтому для его окончательного отсоединения достаточно вывести узел из зацепления с червяком, который имеется на валу ротора.

Проверку начинают с внешнего осмотра коллекторных пластин: они не должны иметь следов нагара и царапин. В этом случае щётки двигателя считаются работоспособными и замене не подлежат.

Замедленное вращение якоря на перфораторе может быть вызвано загрязнением пылезащитной шайбы подшипника, в таком случае она снимается с корпуса и тщательно промывается техническим растворителем. Допустимые жидкости обычно перечисляются производителем в мануале на перфоратор. Очистить следует не только внешнюю, но и внутреннюю поверхность защитной шайбы.

Несмотря на то, что внешняя обмотка якоря также имеет противопылевую защиту, стоит осмотреть и состояние шнуров обмотки, причём для очистки их поверхности можно воспользоваться обычным пылесосом.

Целостность коллектора проверяется тестером. Согласно имеющейся электрической схеме инструмента производится проверка всех элементов электрической цепи перфоратора. При наличии короткого замыкания якорь нуждается в замене. Для длительно эксплуатируемого инструмента цена вопроса определяется моделью перфоратора: возможно, гарантийная мастерская не принимает к ремонту перфораторы определённой торговой марки, и запрос на требуемую модель якоря придётся отправлять на склады производителя.

Если нестабильная работа перфоратора была вызвана только загрязнением его подвижных частей, то после тщательной очистки сборка узла производится в обратной последовательности. При этом необходимо проследить, чтобы контакт зубчатого зацепления с червяком редуктора был полным, а пылезащитное кольцо полностью охватывало внешний корпус подшипника.

Ремонт или замена? Выбор за вами!

Опытному в вопросах электротехники домашнему мастеру вполне под силу произвести ремонт якоря на перфораторе своими руками. Начинают работы с определения неисправности. В случае обрыва или короткого замыкания витков обмотки якоря причина «молчания» перфоратора или медленного вращения его ротора (которое сопровождается интенсивным искрением по всему периметру) легко устанавливается тестером. Искрение, а также попытка якоря перфоратора вращаться в разные стороны, является следствием замыкания части витков в обмотке. Если же искрение носит характер единичной, но длинной искры – то причина в обрыве провода или плохом его контакте с самим коллектором.

При проверке стоит проверить также возможность пробоя на корпус якоря. При замерах значений фактического сопротивления полученные величины не должны быть меньше нескольких Ом.

При выработке подшипника перфоратора возможен существенный дисбаланс оси вращения якоря при работе перфоратора. Эта неисправность диагностируется после того, когда пробоя в витках обмотки не установлено. Для этого необходимо подключить перфоратор к реостату, и плавно повышать напряжение до номинального. Если в ходе диагностики тон работы электродвигателя изменяется, а вибрации якоря нарастают, то балансировка ротора необходима.

Поскольку перемотку якоря в домашних условиях произвести практически нереально, то рекомендуется прибегнуть к услугам специализированных мастерских. Цена перемотки якоря на перфоратор для большинства моделей (от Bosch, DeWalt, Makita и др.) зависит от мощности инструмента, и его исполнения (бытовой или профессиональный). Если мощность привода не превышает 1000 Вт, то услуга обойдётся в 1000…1200 руб., для привода мощностью до 1500 Вт – 1500…1600 руб., а для более мощных перфораторов – до 2500 руб. Комплексные услуги по ремонту (например, замена подшипника) могут обойтись и в 3500…4000 руб. При этом диагностика неисправностей в большинстве мастерских выполняется бесплатно.

Ремонт перфоратора

Электрический перфоратор – это, пожалуй, самое популярное устройство, которое применяю на стройке, ремонте и пр.

Этот инструмент эксплуатируется в довольно жестких условиях – вибрация, повышенная запыленность, скачки напряжения и другие. Все это, рано или поздно приводит к тому, что инструмент выйдет из строя и потребует ремонта.

Электрический перфоратор – это сложное инженерное изделие, которое состоит из узлов, обеспечивающих движение патрона, с установленным в нем буром. По сути, перфоратор – это устройство, преобразующее электрическую энергию в механическую.

Основные неисправности перфоратора и их внешние признаки

В зависимости от условий эксплуатации в этом устройстве могут возникать неполадки, как в механической, так и в электрической части.

Схема перфоратора довольно близка к электрической дрели. Одно из отличий заключается в том, что вместообыкновенной зубчатой пары, передающей крутящий момент на инструмент, в перфораторе смонтирован полноценный редуктор. Он предназначен для преобразования крутящего момента, создаваемого на электрического двигателя в возвратно-поступательное движение патрона.

Неполадки, требующие ремонта, могут возникнуть, практически в любом узле устройства. Но перед тем, как начинать ремонт требуется диагностировать поломку и выявить причины, приведшие к ее появлению.

Следует отметить, что выявление поломки не составляет особого труда, но иногда для этого приходится разбирать корпус перфоратора.

Как и любое техническое устройство, электрический перфоратор обладает некоторыми слабыми местами в конструкции. Именно они и являются причиной возникновения поломок, требующие ремонта. Нередки случаи, когда перфоратор выходит из строя по вине, рабочего, который его эксплуатирует на запредельных режимах и с нарушением правил эксплуатации.

Необходимо понимать, что основные неисправности возникают в электрической или механической части. В механической части чаще всего случаются следующие неполадки:

  • устройство не выполняет свои основные функции – сверление и бурение;
  • заедание бура в патроне;
  • насадка не устанавливается в патроне;
  • посторонние шумы при работе устройства.

В электрике чаще всего проявляются следующие дефекты:

  • не работает двигатель;
  • излишнее искрение щеток;
  • появление гари или запаха горелой изоляции.

Начало ремонта начинают с очистки корпуса устройства. Это необходимо, как минимум для того, чтобы грязь не попала в разобранный перфоратор.

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Читать еще:  Чем можно заменить наждачную бумагу

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

Кстати, поиск неисправностей надо начинать с меньшего. То есть, надо проверить наличие питания в электрической сети, целостность провода и розетки.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Важно! Ремонт устройства выполняют при инструменте отключенном из электрической сети.

Необходимые инструменты и материалы

Для ремонта и восстановления работоспособности инструмента потребуются некоторые ключи, как обычные рожковые, так и шестигранники, отвертки с разными шлицами. Для изъятия подшипников будет востребован съемник.

Разборка и сборка перфоратора должна производиться с использованием кинематической и электрической схем перфоратора.

Быстрый поиск поломки

Для диагностики неисправного перфоратора чаще всего нет необходимости в использовании специального оборудования и инструментов, за исключением, может быть тестера и устройства для перемотки двигателя.

Установить причину поломки можно с помощью обыкновенного осмотра.

Да и для выявления неполадок в механизме инструмента желательно знать и понимать его устройство и принцип работы.

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

  • При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
  • Недопустима работа электроперфоратора в холостом режиме.
  • Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
  • При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
  • Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Ремонт своими руками

Ремонт перфоратора своими руками можно выполнить только частично. Но, например, такой узел как электродвигатель все же лучше выполнять в специальной мастерской.

Лучше всего ремонт производить в гарантийной мастерской той компании, в которой он был приобретён.

Для смазки узлов перфоратора необходимо использовать только те материалы, которые рекомендованы производителем.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Бочковой перфоратор SDS-plus Intertool DT-0182

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена кнопки включения

Для замены этой кнопки придется разобрать корпус, отсоединить ее и на штатное место установить новую.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Замена патрона на перфораторе

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Замена гильзы

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Обслуживание и ремонт перфоратора своими руками

Прекрасным и незаменимым помощником как в домашнем хозяйстве, так и на производстве является перфоратор. Этот инструмент способен комфортно решать самые сложные задачи, так как обладает многими универсальными свойствами. Предназначен он для сверления в различных материалах отверстий, удаления стен и перегородок, бурения горных пород и дорожных покрытий. Используется перфоратор при больших нагрузках, поэтому со временем у него могут возникать различные неисправности.

Различные виды перфораторов

По типу привода перфораторы можно условно разделить:

Читать еще:  Чем заменить рейсмус

  1. Электрические инструменты способны функционировать при подключении к электрической сети переменного тока либо с использованием аккумуляторной батареи.
  2. Пневматические перфораторы находят применение в помещениях, где наличие электричества может вызвать возникновение взрыва или пожара. А также при устранении аварии в условиях повышенной влажности.
  3. Бензиновые инструменты используются чаще всего в качестве отбойного молотка при строительстве и ремонте дорог, а также в горнодобывающей промышленности.

В зависимости от сферы применения этот инструмент может иметь три основных режима работы:

  1. Сверление. При этом режиме устройство работает как дрель.
  2. Сверление с поступательным ударным движением. Такой режим используется при необходимости проделывать отверстия в бетоне или кирпиче.
  3. Режим отбойного молотка предполагает ударное движение инструмента без его вращения.

По массе и мощности эта категория инструментов квалифицируется:

  • лёгкие (2—4 кг), используемые в бытовых условиях и имеющие мощность 400—700 Вт;
  • средние (5 кг) перфораторы, имеющие мощность 700—200 Вт, относятся к профессиональному инструменту;
  • тяжёлые, с весом более 5 кг и мощностью свыше 1200 Вт, применяются в строительстве.

Конструктивно электрические перфораторы могут выполняться с горизонтальным (простым) и вертикальным (бочковым) расположением двигателя.

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

  • патрона;
  • ударного механизма;
  • редуктора;
  • двигателя;
  • сетевой кнопки;
  • соединительного шнура.

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал. Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Неисправности перфоратора

Условно все повреждения инструмента можно разделить на две основные группы — электрические и механические.

Механические повреждения. Зачастую обнаружить неисправность механического типа можно даже на слух. Появление скрежета и повышенного шума во время работы устройства сигнализируют оператору о необходимости провести проверку и ремонт перфоратора. А также возможно повышение вибрации прибора и появление неприятного запаха из корпуса устройства.

К механическим неисправностям относятся:

  • поломка устройства, которое осуществляет переключение режимов работы прибора;
  • преждевременный износ резиновых уплотнителей бойка и ударника;
  • повреждение ударного механизма;
  • износ ствола агрегата;
  • поломка рабочих зубьев шестерёнок;
  • неисправность патрона для удержания ударных приспособлений.

Возникновение таких проблем обусловлено чаще всего нарушением правил эксплуатации и обслуживания этого устройства.

Электрические неисправности

Этот тип поломок также может сопровождаться появлением неприятного запаха из корпуса прибора, а также наличием искрения при вращении двигателя. Особое внимание нужно обратить на появление дыма и быстрый нагрев деталей электродвигателя.

К неисправностям электрического типа относятся:

  • устройство не включается;
  • выход из строя кнопки пуска;
  • засорение коллектора электродвигателя;
  • повреждение или износ щёток;
  • наличие плохого электрического контакта в цепи прибора;
  • потеря электрических свойств (перегорание) обмоток ротора или статора мотора.

Без знания основ электротехники ремонт перфоратора своими руками лучше не производить, желательно обратиться к специалисту.

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

  1. Необходимо потянуть пластиковую юбку вниз.
  2. При помощи отвёртки подцепить и снять защитный пыльник из резины.
  3. Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
  4. Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
  5. Все снятые детали нужно зачистить от мусора и старой смазки.

В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.

Далее следует произвести разборку корпуса перфоратора. В первую очередь необходимо снять переключатель режимов работы агрегата. Для этого:

  1. Устанавливаем на переключателе режим отбойного молотка.
  2. Затем поворачиваем рычажок немного ниже, при этом одновременно нажимаем на кнопочку до характерного щелчка.
  3. Подтягиваем переключатель на себя, поддев его отвёрткой, снимаем с корпуса. В некоторых моделях это устройство может крепиться шурупами.

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

  1. Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
  2. Отсоединяем весь крепёж, который удерживает сетевой кабель.
  3. Снимаем кнопку пуска агрегата.
  4. Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
  5. Извлекаем спарку щёток двигателя, открутив болты крепления.
  6. Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
  7. Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
  8. Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
  9. Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

  1. Угольные — легко притираются, но очень быстро изнашиваются.
  2. Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
  3. Угольно-графитовые контакты считаются идеальным вариантом щёток.

Обязательно необходимо очищать ротор и статор устройства от угольной или графитовой пыли при помощи технического спиртового раствора.

Отремонтировать повреждения статора и ротора электродвигателя для неопытного мастера является большой проблемой. Здесь будут уместны профилактические мероприятия по очистке и смазке вращающихся частей агрегата. Пробой и короткое замыкание обмотки определяются с помощью мультиметра, при этом починить такие поломки сложно из-за компактного и плотного расположения деталей.

Ремонт ударного механизма

Конструкция ударных механизмов отличается от вида перфоратора. Поэтому и устранение причины неисправности имеет свои небольшие различия.

У бочкового агрегата ударный блок функционирует на основе кривошипно-шатунного механизма. Основной неисправностью такого устройства считается износ подшипников и вращающихся деталей. Ремонт их заключается в установке новых деталей, при этом нужно учитывать строгое соответствие марки элемента для данной модели.

У агрегата с горизонтальным расположением двигателя, я поршень ударного механизма приводится в движение при помощи качающегося (пьяного) подшипника. Чаще всего повреждение этого узла происходит из-за износа такого подшипника. Особое внимание при замене его нужно уделить очистке редуктора от возможных мелких осколков повреждённого элемента и последующей смазке устанавливаемых деталей.

А также причиной того, что агрегат не бьёт, может стать сломанный ударный боёк, который также подлежит замене новым элементом.

После проведения всех ремонтных работ, важно правильно и аккуратно собрать перфоратор, так как плотность установки многих его элементов требует точного сочленения при сборке.

Основные правила эксплуатации перфоратора

Для долгой и безопасной работы перфоратора следует строго соблюдать некоторые рекомендации:

  1. Ударное приспособление должно плотно держаться в патроне. Перед его закреплением необходимо смазать хвостовик средством, рекомендуемым в инструкции.
  2. По окончании работы производите очистку оснастки и патрона от различного мусора.
  3. Периодически вынимайте бур из бетона (через каждые 2 см). При сверлении больших отверстий применяйте буры разного диаметра.
  4. При выполнении большого объёма работы делайте технологические перерывы, чтобы дать возможность оснастке остыть. Штурм в работе не приветствуется.
  5. Проводите регулярную профилактическую чистку и смазку инструмента.
  6. Держать перфоратор необходимо в специальной упаковочной коробке.

Выполнение этих несложных операций поможет избежать преждевременного износа вашего помощника. Помните, что предотвратить поломку легче, нежели потом её исправить.

Ссылка на основную публикацию
Adblock
detector
