Токарно-винторезный станок 1А62 — характеристики, устройство, эксплуатация

Станок 1А62, относящийся к категории универсального оборудования токарно-винторезной группы, производился известным заводом «Красный Пролетарий» в течение семи лет, начиная с 1949 года. Станком данной модели, который пришел на смену агрегатам с аббревиатурой ДИП (от советского лозунга «Догнать и перегнать»), активно оснащались предприятия, выпускавшие свою продукцию крупными и средними сериями.

Назначение оборудования

Универсальность токарного станка модели 1А62 делает возможным его успешное применение в токарных операциях, выполняемых над заготовками цилиндрической, конической и фасонной конфигурации, а также в нарезании резьбы разных видов – метрической, дюймовой, модульной и питчевой.

Многие специалисты узнают токарный станок рассматриваемой модели и по фото, но более полное представление о его характеристиках можно составить на основе обозначения этого агрегата:

• «1» – цифра, обозначающая группу, к которой относятся токарные станки;
• «А» – цифра, которая обозначает поколение оборудования;
• «6» – данная цифра указывает на то, что агрегат относится к винторезной группе;
• «2» – по этой цифре можно определить высоту центров (над станиной), для данной модели она составляет 220 мм.

Технические характеристики станка 1А62

В отличие от предыдущих моделей, данный токарно-винторезный станок отличается расширенным функционалом и улучшенными характеристиками. Среди таких улучшений следует отметить следующие.

• До 1200 об/мин увеличена скорость вращения шпинделя. При этом можно выбрать одну из 21 скоростей прямого вращения шпиндельного узла и 12 – обратного.
• На 1А62 установлен двигатель более высокой мощности – 7 кВт.
• В главном приводе агрегата используются более надежные клиновые ремни.
• Усилена конструкция фрикционной муфты станка.
• В передней опоре шпиндельного узла установлен надежный роликовый подшипник двухрядного типа.
• Чтобы предотвратить самопроизвольное отсоединение патрона от шпинделя, что может происходить при прекращении вращения двигателя токарного станка 1А62, в конструкции последнего предусмотрена специальная канавка для размещения предохранителей.
• Коробка подач обеспечивает прямое включение в работу ходового винта, что необходимо при выполнении точной резьбы.
• Продольную подачу суппорта можно устанавливать при помощи лимба, находящегося на лицевой части фартука агрегата.
• Усилена задняя бабка.
• Резцедержатель благодаря его усовершенствованной конструкции можно поворачивать на любой угол без помощи второй руки.
• Улучшена система охлаждения зоны обработки, включающая электрический насос и резервуар, находящийся в задней тумбе.

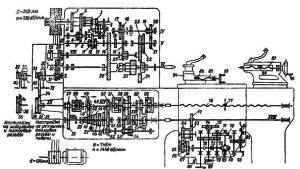

Кинематическая схема 1А62 (нажмите, чтобы увеличить)

Технические возможности 1А62

Токарно-винторезный станок модели 1А62 относится к устройствам, соответствующим категории точности «Н». Из технических характеристик агрегата стоит отметить:

• максимальный диаметр заготовки, с которой можно работать на токарном станке 1А62: над суппортом – 210 мм, над станиной – 400;
• максимально допустимая длина заготовки, обрабатываемой в центрах оборудования: 750, 1000, 1500 мм.
• максимальная масса заготовки, которая может обрабатываться на 1А62 (взята по аналогии с характеристиками усовершенствованной модели): при обработке в патроне – 500 кг, при обработке с использованием центров – 1500 кг.

Внешний вид станка

Органы управления станка

На лицевой панели токарно-винторезного станка 1А62 располагаются органы управления параметрами его работы:

• рукоятки для установки необходимой скорости вращения шпиндельного узла;
• рукоятка, позволяющая увеличивать шаг нарезаемой на детали резьбы;
• рукоятка, посредством которой устанавливается направление нарезаемой резьбы (левой или правой);
• органы управления параметрами подачи или шагом нарезаемой резьбы;
• рукоятка для включения в работу ходового винта или ходового валика, которую можно использовать только тогда, когда токарный станок работает на тихом ходу;
• рукоятка для включения режима прямого либо обратного вращения вала двигателя главного привода;
• органы управления механизмом фартука: рукоятки для изменения направления движения суппорта во время обтачивания, для переключения направления подач (продольной или поперечной), для включения и выключения режима механической подачи, для задействования гайки ходового винта, маховик, благодаря которому перемещаются продольные салазки;
• рукоятки по управлению суппортом (управление ручной поперечной подачей, фиксация резцовой головки в нужном положении, перемещение верхней части узла).

Органы управления станка 1А62

В конструкции 1А62 также имеется рукоятка, отвечающая за фиксацию пиноли задней бабки; маховик, который обеспечивает ее перемещение; электрические выключатели подключения токарного станка к электрической сети, включения освещений рабочей зоны, включения насоса, подающего охлаждающую жидкость, а также кнопка, отвечающая за запуск двигателя главного привода.

Шпиндельный узел станка

Шпиндельный узел токарного станка 1А62 отвечает за фиксацию заготовки в процессе выполнения ее обработки, а также за передачу ей вращательного движения от главного привода устройства.

Перечислим характеристики данного узла:

• диаметр сквозного отверстия – 38 мм;
• максимальный диаметр прутка, вставляемого в шпиндельный узел, – 36 мм;
• частота вращения: прямого – 11,5–1200 об/мин, обратного – 18–1520 об/мин;
• количество устанавливаемых скоростей вращения: прямого – 21, обратного – 12.

Внутренний посадочный конус «Морзе» в шпиндельном узле токарного станка 1А62 имеет категорию М5.

Принципиальная и монтажные электрические схемы станка 1А62 (нажмите, чтобы увеличить)

Суппорт и резцовые салазки 1А62

Суппорт 1А62, как и аналогичные узлы токарных станков других моделей, отвечает за перемещения режущего инструмента относительно обрабатываемой заготовки. Характеристики данного элемента станка напрямую влияют на точность выполнения технологических операций, а также на функциональность оборудования.

Суппорт токарного станка 1А62 обладает следующими техническими возможностями:

• продольная каретка перемещается на 650, 900 и 1400 мм, поперечная – на расстояние до 280 мм;
• количество ступеней продольных и поперечных подач – 35;
• подачи могут совершаться в следующих пределах: продольные – 0,082–1,59 мм/об, поперечные – 0,027–0,522 мм/об;
• количество параметров нарезаемой резьбы: метрические – 19 (шаг от 1 до 12 мм), дюймовые – 20 (шаг – 2–24 ниток/дюйм), модульные – 10 (шаг – 0,5–3 модуля), питчевые – 24 (шаг – 7–95).

Резцовые салазки токарного станка 1А62, служащие для более точного перемещения резцовой головки, управляются несколькими маховиками и управляющими рычагами. Это позволяет добиться следующих характеристик работы данного узла:

• значение максимального перемещения – 113 мм;
• в соответствии с одним делением лимба салазки перемещаются на 0,05 мм;
• максимальный угол, на который может поворачиваться данный узел, составляет 90 0 , при этом цена деления шкалы поворота составляет 1 0 ;
• максимальное сечение державки режущего инструмента – 25х25 мм;
• количество токарных резцов, которые одновременно можно установить в резцедержателе, – 4.

Следует отметить, что резцовые салазки токарного станка 1А62 имеют механический привод.

Смазочная система станка

Назначение и устройство задней бабки

Задняя бабка токарно-винторезного станка 1А62 служит для надежного закрепления детали в случае ее обработки в центрах и для установки резца при обработке отверстий.

Данный узел обладает следующими характеристиками:

• диаметр пиноли, в которой закрепляют режущий инструмент, – 70 мм;
• внутренний посадочный конус относится к категории «Морзе 4»;
• величина максимального перемещения – 150 мм, при этом на одно деление лимба пиноль перемещается на 0,1 мм;
• максимальная величина поперечного смещения (в обе стороны) – 15 мм.

Рекомендации по эксплуатации оборудования

Чтобы работа на токарном станке 1А62 была эффективной и позволяла производить детали, отличающиеся высокой точностью параметров, его необходимо установить на предварительно подготовленную платформу, которая выдержит его вес и будет компенсировать возникающие вибрационные нагрузки.

После того как оборудование установлено и настроено, требуется запустить шпиндель на максимальное количество оборотов. При осуществлении этой процедуры, выполняемой на холостом ходу, следует обратить внимание на то, не снижается ли уровень масла.

Окончательно настраивать режимы работы токарного станка 1А62 следует, строго придерживаясь требований, которые изложены в сопроводительной документации. Согласно отзывам тех, кто уже работает на таком оборудовании, выполнить такую процедуру совсем несложно.

1А62 Станок токарно-винторезный универсальный
Схемы, описание, характеристики

Сведения о производителе токарно-винторезного станка 1А62

Первые универсальные токарно-винторезные станки с коробкой скоростей впервые в СССР начали выпускаться на Московском станкостроительном заводе «Красный пролетарий» им. А.И. Ефремова в 1932 году и получили наименование ДИП-200, ДИП-300, ДИП-400, ДИП-500 ( ДИП — Догнать И Перегнать), где 200, 300, 400, 500 — высота центров над станиной.

По мере совершенствования конструкции станков завод выпускал все более современные модели — 1А62, 1К62, 16К20, МК6056.

Станки, выпускаемые Московским станкостроительным заводом Красный пролетарий, КП

История серии токарно-винторезных станков от ДИП-200 → 1а62 → 1к62 → 16к20 → МК6056

В 1930 году на Московском станкостроительном заводе «Красный пролетарий» было принято решение о разработке нового станка токарного, стандартного, сокращенно ТС. Несколько позже его переименовали в ДИП-200 – Догоним И Перегоним, по главному лозунгу первой пятилетки, где 200 — высота центров над станиной. В качестве прототипа был избран токарно-винторезный станок немецкой фирмы VDF. В апреле 1932 года началась подготовка выпуска первой партии станков ДИП-200.

25 апреля 1932 года был собран и опробован первый советский универсальный токарно-винторезный станок с коробкой скоростей — ДИП-200. К концу 1932 года было выпущено 25 ДИПов.

В 1934 году осваивается выпуск станков ДИП-300, ДИП-400, ДИП-500. Впоследствии производство этих станков было передано на Рязанский станкостроительный завод. Производство станка ДИП-500 было, также, передано на Коломенский завод тяжелых станков КЗТС.

В 1937 году в ЭНИМС был разработан типаж (номенклатура типов и размеров) станков и принята единая система условных обозначений станков. По новой системе обозначений первый ДИП-200 стал называться 1Д62. Но абревиатура ДИП-200 сохранилась и по сей день — для обозначения токарного станка с высотой центров над станиной равной или близкой 200 мм.

В 1940 году завод выпустил станок 162К (26А) — один из вариантов ДИП-200.

В 1945 году завод переходит на выпуск модернизированного станка ДИП-200 (ДИП-20М, 1д62м).

В 1948 году завод переходит на выпуск станка 1А62.

В 1949-1953 году без остановки производства осуществлен переход на поточное производство токарного станка 1А62. Также в разные годы выпускались: 1620, 1Б62, 1м620, 1622.

В 1954 году был изготовлен опытный образец станка 1К62, серийное производство которого было запущено в 1956 году.

В 1956 году завод перешёл на крупносерийный выпуск нового станка 1К62. За последующие 18 лет, в течение которых они изготавливались, было выпущено 202 тысячи таких станков.

Выпускались модификации, изготовленные на базе токарно-винторезного станка 1к62: 1к625, 1к620, 1к62Б повышенной точности и др.

В 1965 году завод выпустил токарно-винторезный станок повышенной точности 16Б20П, который стал переходной моделью между 1к62 и 16к20. Коробка подач 16Б20П.070.000 и фартук 16Б20П.061.000 этого станка стали стандартом для всех последующих моделей этой серии.

В 1971 году была изготовлена опытная партия станков 16К20, в 1972 году на Лейпцигской ярмарке станок 16К20 был удостоен золотой медали.

В 1972—1973 проводилась реконструкция завода в связи с выпуском новой модели станка 16К20. Осваивается серийное производство этих станков. К концу года с конвейера сходит до 1000 таких станков в месяц. На экспорт отправляется около 10 процентов.

На основе базовой модели токарно-винторезного станка 16К20 было изготовлено множество модификаций, в том числе: 16К25, 16К20М, 16К20П, 16К20В, 16К20Г, 16К20К, 16К20Ф1, 16К20ПФ1, 16К20ВФ1 и др.

В 1988 году производство станка модели 16к20 прекращено. На смену ему пришли токарно-винторезные станки серии МК: МК6046, МК6047, МК6748, МК6056, МК6057, МК6758.

Основные отличия токарно-винторезного станка модели 1А62 от станка ДИП-200 (1Д62М)

В 1932 году на Московском станкостроительном заводе «Красный пролетарий» был собран первый советский универсальный токарно-винторезный станок с коробкой скоростей ДИП-200 (Догоним И Перегоним), по классификации ЭНИМС 1Д62.

В 1949 году завод без остановки производства переходит на поточное производство новой модели токарного станка: 1А62.

Станок модели 1А62 выпускался заводом «Красный Пролетарий» с 1949 года по 1956 год, уступив место более совершенной модели токарно-винторезного станка 1К62.

Токарный станок 1А62 по внешнему виду, за исключением панели управления, мало чем отличается от последней модификации станка ДИП-200 (1Д62М). Вместе с тем кинематика станка претерпела в отдельных звеньях существенные изменения:

• Мощность электродвигателя главного привода увеличена с 4,7 до 7,0 кВт;
• Верхний предел чисел оборотов шпинделя увеличился с 600 до 1200 об/мин;
• Количество скоростей шпинделя вместо 18 стало 21 в прямом направлении вращения и 12 скоростей – в обратном. Всего коробка скоростей могла бы обеспечить 30 скоростей, однако вследствие совпадения некоторых чисел оборотов шпинделя, станок 1А62 может обеспечить только 21 различную скорость;
• В станке модели 1А62 дополнительно установлена передача с косозубыми шестернями 50/50, которая включается кулачковой муфтой. Именно через эту передачу шпиндель получает высокие числа оборотов;
• Кулачковая муфта при включении влево соединяется с косозубой шестерней, получающей вращение непосредственно от промежуточного валика коробки скоростей при переключении вправо входит в зацепление с косозубой шестерней, получающей вращение через перебор;
• Управление коробкой скоростей улучшено и для переключения двойного и тройного блоков применена одна рукоятка вместо двух;
• Передний подшипник скольжения шпинделя заменен специальным регулируемом двухрядным цилиндрическим роликовым подшипником. Уплотнения опор шпинделя лабиринтные;
• Задняя опора сохранилась без изменений и состоит из конусно-роликового подшипника класса А и упорного шарикового подшипника;
• На переднем конце шпинделя имеется канавка для предохранителей, предотвращающих самопроизвольное отвинчивание патрона при остановке станка;
• Передача плоским ремнем заменена клиноременной, состоящей из пяти ремней профиля Б. Приемный шкив установлен на отдельных шарикоподшипниках и соединяется с валиком коробки скоростей шлицевым соединением, что разгружает этот валик от изгибающих моментов со стороны ременной передачи;
• Число оборотов шпинделя устанавливается тремя рукоятками;
• Усилена фрикционная муфта;
• Вместо смазки разбрызгиванием введена циркуляционная система смазки с фильтрацией масла;
• Движение на подачу может заимствоваться либо непосредственно от шпинделя через шестерню 50, либо от промежуточного валика III через звено увеличения шага. В последнем случае при положении рукоятки перебора от 11,5 до 37,5 об/мин шпинделя можно получить резьбы и соответственно подачи с увеличенным шагом в 16 раз и при числах оборотов-шпинделя от 46 до 150 об/мин. — в 4 раза;
• Количество подач, за счет упрощения коробки подач, уменьшено до 35. Установлены дополнительные шестерни, улучшен материал некоторых зубчатых колес и увеличена их ширина;
• На фартуке станка установлен лимб продольной подачи;
• Кинематика фартука станка модели 1А62, за исключением наличия пары шестерен, передающих вращение лимбу продольной подачи, ничем не отличается от кинематики фартука станка ДИП-200. От ходового валика через реверсивный механизм и падающий червяк движение передается на продольную или поперечную подачу;
• Направление подачи суппорта при нарезании резьб изменяется с помощью механизма реверса;
• Конструкция коробки подач допускает прямое включение ходового винта для нарезания точных резьб;
• Чтобы предохранить от загрязнения механизм коробки подач и улучшить его смазку, паз для управления ступенчатым конусом закрыт;
• Задняя бабка значительно усилена;
• Конструкция резцедержателя допускает поворот его одной рукой на любой угол;
• Конструкция неподвижного упора сделана более надежной;
• На задней тумбе станка установлен электронасос для подачи охлаждающей жидкости из резервуара, расположенного внутри этой тумбы.

1А62 Станок токарно-винторезный универсальный. Назначение, область применения

Универсальный токарный станок 1А62 предназначен для выполнения самых разнообразных токарных, резьбонарезных и сверлильных работ. Станок позволяет нарезать метрические, дюймовые, модульные и питчевые резьбы.

Принцип работы и особенности конструкции станка

Токарный станок модели 1А62 является результатом значительного усовершенствования общеизвестного станка 1Д62М (ДИП200).

Станок 1А62 значительно быстроходнее и мощнее станка 1Д62М, он имеет большое количество скоростей, более удобное управление. Коробка подач упрощена. Для сокращения вспомогательного времени на обслуживание станка уменьшено количество рукояток управления коробкой скоростей установлены лимб продольной подачи и быстродействующий поворотный резцедержатель. Установка на необходимую скорость числа оборотов шпинделя производится по соответствующим цифрам на диске, имеющемся на передней стенке шпиндельной бабки. Конструкция механизма подач допускает включение ходового винта не через коробку подач, а через сменные зубчатые колеса, что обеспечивает повышение точности шага нарезаемых резьб.

Основные характеристики токарно-винторезного станка 1а62

Изготовитель — Московский станкостроительный завод Красный пролетарий. Серийное производство с 1949 года до 1956 годы.

• Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 400 мм;
• Наибольший диаметр заготовки типа Диск, обрабатываемой над выемкой — Ø 600 мм;
• Наибольший диаметр точения заготовки типа Вал над верхней частью суппорта — Ø 210 мм;
• Расстояние между центрами — 750, 1000, 1500 мм;
• Наибольшая длина обтачивания — 650, 900, 1400 мм;
• Мощность электродвигателя — 7,5 кВт;

Шпиндель станка 1а62 получает 24 скорости (3 из которых перекрываются) вращения в прямом направлении (11,5..1200 об/мин) и 12 скоростей в обратном направлении (18..1520) через переборные шестерни от коробки скоростей. Для управления перебором служат рукоятки на передней бабке.

Двусторонняя фрикционная дисковая муфта, состоящая из двух независимых половин, в коробке скоростей управляет пуском, остановом и реверсированием шпинделя при включенном двигателе. Муфта переключатся рукояткой на передней бабке или рукояткой на фартуке станка.

Передний конец шпинделя станка 1а62 имеет резьбу М90х6 для крепления промежуточного фланца с патроном.

• Конец шпинделя резьбовой — М90 х 6 мм
• Передний подшипник — скольжения биметаллический с принудительной смазкой;
• Внутренний (инструментальный) конус шпинделя — Морзе 5;
• Диаметр сквозного отверстия в шпинделе — Ø 38 мм. Наибольший диаметр прутка — Ø 36 мм;
• Частота прямого вращения шпинделя — 11,5..1200 об/мин (21 ступень);
• Частота обратного вращения шпинделя — 18..1520 об/мин, (12 ступеней);
• Торможение шпинделя ленточное при выключении фрикционной муфты.

Коробка подач обеспечивает, нарезание метрической, дюймовой, модульной и питчевой резьбы без применения сменных шестерен. Для нарезания точной резьбы ходовой винт может быть включен напрямую, минуя коробку подач.

Механизм коробки подач дает возможность получить через ходовой винт Ø 40 мм с шагом 12 мм следующие резьбы:

1. Резьба метрическая с шагом от 1 до 12 мм (19 ступеней);
2. Резьба дюймовая от 2 до 24 ниток на 1 дюйм (20 ступеней);
3. Резьба модульная от 0,50 до 3 модулей (10 ступеней);
4. Резьба питчевая от 7 до 96 питчей (24 ступени).

При помощи механизма увеличения шага можно увеличить шаги всех резьб в 4 и 16 раз.

Механизм коробки подач обеспечивает через ходовой вал Ø 30 мм следующие подачи:

1. Продольные подачи 0,82..1.590 мм/оборот (35 ступеней) с максимальным усилием 360 кг;
2. Поперечные подачи 0,027..0.522 мм/оборот (35 ступеней) с максимальным усилием 410 кг.

Габаритные размеры рабочего пространства токарно-винторезного станка 1А62

Габаритные размеры рабочего пространства станка 1а62

Назначение и устройство, технические характеристики токарного станка 1А62

Токарный станок 1А62, относится к универсальному оборудованию и производится известной фирмой «Красный Пролетарий» с 1949 года. 1А62 заменил модели ДиП и оснащает теперь фабрики.

Назначение и область применения

Благодаря своей универсально, токарные станки 1А62 можно использовать в выполнении заготовок, имеющих цилиндрическую, коническую и фасонную конфигурацию. И нарезать резьбу разного вида – метрическую, дюймовую, модульную и питчевую.

Опытные работники различают токарные станки по одному лишь фоту, но более полную информацию о станке можно узнать, посмотрев на цифры в названии.

• «1» – обозначение группы, в которую входит токарный станок.
• «А» – обозначение поколения станка.
• «6» – обозначение принадлежности к винторезной группе.
• «2» – данная цифра позволяет поделиться высотой центра (над станиной), для этого станка 22 см.

Отличительно от других станков, 1А62 имеет расширенный функционал и улучшенные характеристики.

А главными улучшениями можно назвать:

1. Увеличение скорости шпиндельного узла до 1200 об/мин, плюс возможность выбора из двадцати одной скорости вращения по прямой и двенадцать по обратной.
2. Установка более мощного двигателя на семь киловатт.
3. Главный привод станка использует надежное клиновое оборудование.
4. Фрикционная муфта агрегата имеет усиленную конструкцию.
5. Установка надежного роликового подшипника в шпиндельном узле.
6. Для предотвращения самопроизвольного отсоединения патронов от шпиндельного узла, что происходит во время прекращения вращательных движений в двигателе, предусмотрено наличие специальной канавки, дабы разместить предохранители.
7. Точную резьбу гарантирует коробка передач с прямым включением работы ходового винта.
8. Лицевая часть фартука станка располагает лимб, который отвечает за проведение продольной подачи через суппорт.
9. Имеет усиленную заднюю бабку.
10. Усовершенствованная конструкция резцедержателя позволяет повернуть его в любую сторону, с любым углом не за действуя вторую руку.
11. Станок имеет улучшенную систему охлаждения, с электрическим насосом и резервуаром, находящимся сзади устройства.
12. Установка люнет возможна, чтобы достичь требуемую жесткость при использовании длинных деталей на токарном станке 1А62.

Технические возможности

Токарный станок отвечает стандартам категории «H», можно выделить основные технические характеристики устройства:

• Идет с максимальным диаметром для заготовок – на суппорте -21 см, над станиной 40 см.
• С максимальной длиной заготовок, которая может обрабатываться на токарно-винторезном станке в 75, 100 и 150 см.
• С максимально доступной массой для обработки заготовок, при обработке в патроне – 500 кг, при обработке с использованием центра – 1500 кг.

Параметры

Станок 1А62 идет со следующими рабочими параметрами:

1. С расстоянием между центрами – 75, 100 и 150 см.
2. С наибольшим диаметром точения на станине – 40 см.
3. С наибольшим диаметров точения на суппорте – 21 см.
4. С наибольшим диаметром обрабатывания прутка – 3.6 см.
5. С наибольшей длиной точения – 65, 90 и 140 см.
6. С отверстием в шпиндере – 3,8 см.
7. С конусом Морзе 5.
8. С рабочими скоростями в количестве — 21 шт.
9. С рабочими обратными скоростями – 12 шт.
10. С продольными и поперечными подачами в количестве – 35 шт.
11. Модульные резьбы – 10.
12. С мощностью электродвигателя в 7 киловатт.
13. С числом оборотов шкива – 730 в минуту.
14. С величиной модульной резьбы – 3.

Габарит рабочего пространства

Габаритные размеры станка предполагают:

• Высоту – 121 см.
• С площадью устройства при РМЦ 750 – 251 на 158 см.
• С площадью устройства при РМЦ 1000 – 265 на 158 см.
• С площадью устройства при РМЦ 1500 – 317 на 158 см.
• Весит станок, не считая электрооборудование при РМЦ 750 – 2, 045 тонн.
• Масса при РМЦ 1000, не считая электрооборудование – 2,105 тонн.
• Весит станок, не считая электрооборудование при РМЦ 1500 – 2, 370 тонн.

Органы управления

Лицевая панель устройства располагает следующие органы управления агрегатом:

1. Рукоятку устанавливающую необходимую скорость вращения шпинделя.
2. Рукоятку, увеличивает резьбу обрабатываемой детали.
3. Рукоятку, устанавливающую левое или правое направление для резьбы.
4. Рукоятку, регулирующую подачу и шаг резьбы.
5. Рукоятку, включающую в работу ходовой винт или ходовой валик, которые используются только при тихом ходе.
6. Рукоятку, регулирующую прямой или обратный вал вращения мотора на главном приводе.
7. Рукоятку, изменяющую направление суппорта при обтачивании детали, переключающую между продольным и поперечным направлением подачи.
8. Орган, управляющий фартуком.
9. Рукоятку, включающую и выключающую режим механической подачи, для использования маховика, задействуя ходовой винт и перемещения продольных салазок.
10. Рукоятку, которая управляет ручной подаче на суппорте, фиксирует резцовые головки, перемешает часть шпинделя.
11. Рукоятку, которая фиксирует заднюю бабку, вместе с маховиком, обеспечивающим плавный ее ход.

Коробка скоростей

Для коробки скоростей было предусмотрено 30 возможных скоростей, но в связи с совпадением, с числом оборотов в шпиндельном узле их число сократилось до 21 различных типов.

Рукоятка на коробке скоростей содержит информацию о числе оборотов шпиндельного узла, поворачивается в разные стороны в зависимости от типа работы, до тех пор, пока указатель не покажет требуемое число оборотов.

Реверс

Используется для фиксации деталей.

• Идет с диаметром и размером, имеющими сквозную форму – 3,6 см.
• С допустимым размером прутка, не более 3,8 см.
• С несколькими ступенями вращения (21 при прямом вращении и 12 в реверсивной передаче).
• С двусторонней фрикционной муфтой.

Коробка подач

Коробка подач обеспечивает, нарезку метрическим, дюймовым, модульным и питчевым способом, не применяя при этом сменные шестерни.

• Резьбу с метрическим шагом от 1 до 12 мм (19 ступеней).
• Резьбу с дюймовым шагом от 2 до 24 ниток на 1 дюйм (20 ступеней).
• Резьбу с модульным шагом от 0,50 до 3 модулей (10 ступеней).
• Резьба с питчевым шагом от 7 до 96 питчей (24 ступени).

Фартук

Фартук отвечает за преобразование вращательных движений ходового винта или валика в поступательные для суппорта (подачу) вдоль направления станины.

Располагается фартук в корпусе станка, стандартно повернут к суппортам. Обеспечивает вращение червячного колеса.

Суппорт

Суппорты 1А62, как и на других схожих моделях отвечают за перемещение режущих инструментом относительно обрабатываемых заготовок. Состояние этой части агрегата, напрямую влияет на точное выполнение работы и функционирование станка.

Суппорт 1А62 имеет следующие технические возможности:

1. Перемешает продольную каретку на 65, 90 и 140 см, поперечную – на 28 см.
2. Имеет продольные и поперечные подачи в количестве – 35 шт.
3. Подачу совершает в пределах 0,082–1,59 мм/об для продольных, и 0,027–0,522 мм/об для поперечных.
4. Нарезаемая резьба: металлическим способом 19 (шаг от 1 до 12 мм), дюймовым – 20 (шаг – 2–24 ниток/дюйм), модульным – 10 (шаг – 0,5–3 модуля), питчевым – 24 (шаг – 7–95).

Что положительно сказывается на характеристиках работы:

• Максимальное перемещение увеличивается до 11,3 см.
• С максимальным углом перемещения в 90 градусов, а шкала одного деления указывает на один градус.
• С максимальным сечением державки 2,5 на 2,5 см.

Назначение и устройство задней бабки

Задняя бабка устройство, надежно закрепляет деталь при обработке в центре или при установке резца.

Задняя бабка имеет характеристики:

• с диаметром пиноли, закрепляющим режущий инструмент, – 70 мм;
• с внутренним посадочным конусом категории «Морзе 4»;
• с величиной максимального перемещения – 15 см, при этом на одно
• деление лимба пиноль перемещается на 0,1 мм;
• с максимальной величиной поперечного смещения (в обе стороны) – 15 мм.

Управление электроаппаратурой

Рычаги электроаппаратуры служат в качестве включателя и выключателя от сети. Также включают освещение рабочего места. Отвечают за работу насоса. Контролируют кнопочную станцию, для включения и выключения главного двигателя станка.

Кинематическая схема

Электрическая схема

Рекомендации по эксплуатации оборудования

Для того, чтобы работать на агрегате было эффективно, а производимые детали отличались высоким качеством и соответствовали параметрам, следует правильно настроить станок.

Установка происходит на специально подготовленной платформе, которая сможет заглушить вибрации от нагрузки и выдержать массу станка.

Окончательная настройка режимов работы и правила использования указаны в инструкции, идущей в комплекте со станком. Основываясь, на опыте работников с такими типами оборудования, сопроводительная документация дает четкий порядок действий и инструкцию по эксплуатации агрегата.

Проверка масла

Затем, необходимо произвести запуск шпинделя на максимальном числе оборотов. Такой способ, поможет проверить падает уровень масла выше нормы или нет, процедуру рекомендуется проводить на холостом ходу.

Модель станков 1А62, уже давно используется в промышленном производстве и хорошо зарекомендовала себя, благодаря обновленной системе работы и объемному функционалу.

Обзор станка 1А62: описание, характеристики, схемы

Токарно-винторезный станок 1А62 являлся продукцией завода «Красный Пролетарий». Он выпускался в период с 1949 по 1956 г. Область применения – комплектация больших и средних производств для токарной обработки стальных заготовок.

Назначение станка

Эта модель оборудования пришла на смену морально устаревшему станку 1Д62 и его модернизации 1Д62М. Универсальный токарный станок 1А62 помимо стандартных операций по обработке заготовок способен нарезать резьбу на детали.

Токарно-винтовое оборудование этого типа предназначено для выполнения различных операций по обработке цилиндрических, фасонных, торцовых и конических стальных деталей. Из номенклатурного номера можно узнать основные характеристики оборудования:

• «1». Обозначает группу, к которой принадлежат токарне станки;
• «А». Поколение оборудования;
• «6». Таким образом указывается специализация работы оборудования — винторезное;
• «2». Указывает на высоту центров над станиной. Для этой модели она равна 215 мм.

Определяющим параметром является диаметр обрабатываемой детали (D). При этом зазор между заготовкой и направляющими станинами не должен превышать значение 0,4*D.

Следующим важным параметром является максимально допустимая длина обрабатываемой заготовки. Она определяется расстоянием между передним шпинделем и сдвинутой в крайнее правое положение правой бабкой. Эта величина не является константой. Для станка 1А62 она может составлять 75, 100 и 150 см.

Основными отличиями станка от его предшественника (1Д62М) являются:

• увеличение максимальной скорости вращения шпиндельной головки до 1200 об/мин;
• номинальная скорость электродвигателя составляет 7 кВт;
• для повышения качества обработки была усилена фрикционная муфта;
• в схеме коробки передач предусмотрено прямо включение ходового винта. Это повышает качество и скорость нарезания резьбы.

Для своевременного охлаждения заготовки в конструкции есть специальная емкость для жидкости, расположенная в задней тумбе станка. От нее к месту обработки ведет гибкий шланг для подачи СОЖ.

Для определения максимального диаметра заготовки, закрепленной над суппортом, необходимо ознакомиться с ГОСТ 440-57. Значение этого параметра в паспорте оборудования не должно быть меньше номинального.

Технические характеристики

Для ознакомления с техническими параметрами станка следует детально изучить паспорт этого оборудования. В нем указываются основные параметры, с помощью которых можно опередить перечень выполняемых операций, а также требования к заготовке.

Прежде всего, необходимо выяснить класс точности оборудования. По принятой классификации он соответствует «Н», затем переходят к анализу основных параметров станка:

• максимальный диаметр детали. Над суппортом он составляет – 210 мм. Над станиной это значение равно 400 мм;
• допустимая длина детали: 75, 100 и 150 см.

В паспорте не указывается предельно допустимая масса заготовки. Но если взять в качестве примера станок 1К62, то эта характеристика для обработки в патроне составляет 500 кг. При проведении токарных операций в центрах максимально допустимая масса детали равна 1500 кг.

Шпиндель

Предназначен для фиксации обрабатываемой детали. С помощью коробки передач к нему передается вращающийся момент от силовой установки оборудования.

• диаметр отверстия сквозной формы — 36 мм;
• максимально допустимый диаметр прутка, который проходит через шпиндель – 38 мм;
• количество ступней вращений. Для прямой подачи – 21. При реверсном вращении – 12;
• номинальный показатель частоты вращения головки шпинделя. Для прямой она варьируется от 11,5 до 1200. Если осуществляется обратное вращение — это значение равно от 18 до 1520 об/мин;

Преимуществом эксплуатации является стандартный размер внутреннего конуса в шпинделе. Согласно принятой классификации он составляет «Морзе 5».

Описание суппорта

Этот элемент необходим для смещения резца относительно заготовки. Является определяющим компонентом станка, так как напрямую влияет на точность и перечень выполняемых операций.

• смещение продольной каретки – 65, 90 и 140 см;
• максимально допустимый сдвиг подпольной каретки – 28 см;
• количество ступеней передач. Для продольного и поперечного вращения – 35;
• значения пределов для передач. Продольных — от 0,082 до 1,59 мм/об. При активации поперечных – от 0,027 до 0,522 мм/об;
• параметры нарезаемой резьбы. Количество метрических составляет 19; дюймовых — 20. Диапазоны шага – от 1 до 12.

Помимо метрических и дюймовых типов резьбы на станке 1А62 существует возможность выполнять нарезку модульных и питчевых. Это значительно увеличивает функциональные возможности обозревания и делает его по-настоящему универсальным.

Резцовые салазки

Предназначены для смещения резцовой головки для попадания в нитку резьбы. Они влияют на качество выполняемых работ. Для смещения используется несколько управляющих рычагов и маховичков.

• значение наибольшего смещения – 113 мм;
• цена деления равно 0,05 мм;
• предельно допустимый угол поворота — ±90°;
• цена деления угловой шкалы — 1°;
• допустимое значение сечения державки резца – 25*25 мм.

Для этого типа оборудования допускается одновременный монтаж 4 резцов в фиксирующей головке. Для этого в конструкции предусмотрены задние и передние суппорта. Тип привода резцовых салазок в станке 1А62 механический.

Задняя бабка

Этот элемент оборудования необходим для фиксации заготовки. Задняя бабка может смещаться только вдоль оси детали. При этом существуют механизмы для установки ее фиксирующего конуса относительно центра шпиндельной бабки.

• диаметр пиноли – 70мм;
• количество отверстий — Морзе 4;
• максимально допустимое смещение пиноли – 150 мм;
• цена деления– 0,1 мм.

Благодаря универсальной конструкции предусмотрена возможность смещения задней бабки в по поперечному вектору на ±15 мм. Это позволяет добиться точной обработки заготовки.

Станок универсальный винторезный 1А62 оснащен электродвигателем главного привода мощностью 7 кВт. Дополнительно установлен силовой агрегат для подачи охлаждающей жидкости.

Правила эксплуатации

Для нормальной работы станка его следует установить на предварительно подготовленную платформу. Она должна не только выдержать номинальную массу (2045), но частично гасить колебания, возникающие в результате работы.

После предварительной настройки и подключения к сети следует установить и включить шпиндель на максимальное число оборотов на холостом ходу. Во время выполнения этой процедуры проверяется уровень масла. Окончательную настройку режимов выполняют согласно технической документации.

В связи с тем, что выпуск станков 1А62 был прекращен еще в 1956 г., особое внимание следует уделить возможности их ремонта и комплексной реставрации. В видеоматериале показан пример восстановительных работ:
