Вертикально сверлильный станок конструкция

Устройство вертикально-сверлильного станка

Установки для автоматической сварки продольных швов обечаек — в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки — в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!

В вертикально-сверлильных станках главным движением является вращение шпинделя с закрепленным в нем инструментом, а движением подачи — вертикальное перемещение шпинделя. Заготовку обычно устанавливают на стол станка или на фундаментную плиту, если она имеет большие габаритные размеры. Соосность отверстий заготовки и шпинделя достигается перемещением заготовки.

На станине (колонне) 1 станка (рис. 6.4) размещены основные узлы. Станина имеет вертикальные направляющие, по которым перемещается стол 9 и сверлильная головка 3, несущая шпиндель 7 и двигатель 2. Управление коробками скоростей и подач осуществляют рукоятками 4, ручную подачу — штурвалом 5. Контроль глубины обработки производят по лимбу 6. В нише размещают электрооборудование и противовес. В некоторых моделях для электрооборудования предусмотрен шкаф 12. Фундаментная плита 11 служит опорой станка. В средних и тяжелых станках ее верхнюю плоскость используют для установки заготовок. Иногда внутренние полости фундаментной плиты являются резервуаром для СОЖ. Стол станка служит для закрепления заготовки. Он может быть подвижным (от рукоятки 10 через коническую пару зубчатых колес и ходовой винт), неподвижным (съемным) или поворотным (откидным). Стол монтируют на направляющих станины или изготовляют в виде тумбы, установленной на фундаментной плите.

Охлаждающая жидкость подается электронасосом по шлангу 8. Смазывание узлов сверлильной головки также производят с помощью насоса. Остальные узлы смазывают вручную.

Сверлильная головка (рис. 6.5) представляет собой чугунную отливку, в которой смонтированы коробки скоростей и подач, шпиндель и другие механизмы. Коробка скоростей включает в себя двух- и трехвенцовый блоки зубчатых колес, которые переключают с помощью рукоятки 15 и сообщают шпинделю различные угловые скорости. Это выполняется кулачково-зубчатым механизмом, передающим движение штангам, на которых укреплены вилки, связанные с переключаемыми блоками. Например, шпиндель станка модели 2Н135 имеет двенадцать ступеней частоты вращения (от 31,5 до 1400 мин -1 ), обеспечиваемых коробкой скоростей и двухскоростным электродвигателем 16. Коробку скоростей крепят к сверлильной головке 4 сверху.

Шпиндель станка получает вращение от шлицевой передачи, входящей в коробку скоростей 1, что позволяет шпинделю одновременно вращаться и перемещаться в осевом направлении совместно с гильзой. Осевые нагрузки, возникающие при сверлении, воспринимаются подшипниками, смонтированными в гильзе шпинделя.

Уравнение кинематической цепи вращения шпинделя

Коробка подач 2 обеспечивает девять подач в диапазоне 0,1. . 1,2 мм/об. Переключение подач осуществляется рукояткой 3. Коробка подач получает вращение от вала VIII коробки скоростей, связанного со шпинделем постоянной передачей с зубчатыми колесами z = 34 и z = 60.

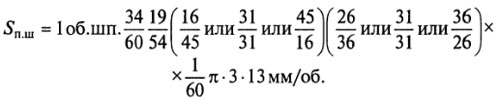

Уравнение кинематической цепи движения подачи шпинделя

Передача движения от штурвала 5 механизма 6 через реечную передачу 7 непосредственно на гильзу 9 шпинделя 8 осуществляется при включенной муфте Мф. На рисунке показан шпиндель станка с установленной на нем четырехшпиндельной головкой.

Для извлечения инструмента из конуса шпинделя применяют специальный механизм, состоящий из выбивного кулачка 18, обоймы 17 и кожуха 19. При подъеме шпинделя обойма задерживается нижней стенкой корпуса сверлильной головки, а шпиндель, продолжая уходить вверх, увлекает за собой кулачок, который закреплен в нем шарнирно. Конец кулачка упирается в остановившуюся обойму, кулачок поворачивается и выдавливает инструмент из конуса шпинделя.

Станки снабжают устройствами для автоматического выключения механической подачи при достижении заданной глубины обработки. Глубина обработки устанавливается с помощью механизма 12, смонтированного на левой стороне головки. Механизм приводится в действие зубчатой парой и имеет диск с кулачками для установки глубины сверления и автоматического выключения с реверсом, а также лимб для визуального отсчета.

Затраты времени на вспомогательные ходы сокращаются благодаря механизму 13 ускоренного перемещения шпинделя с электроприводом 14. Управление универсальным станком осуществляется с помощью кнопочной станции 11, а автоматизированным станком — панели 10.

Устройство сверлильных станков

Несмотря на то, что сегодня на рынке представлено немало разновидностей оборудования, обеспечивающего высокоточное сверление отверстий, лучшим выбором является сверлильный станок. Как раз с этой целью он изначально и создавался. Предлагаемое сегодня на рынке сверлильное оборудование способно не только решать задачи по созданию отверстий, имеющих идеально круглое сечение диаметром до 100 мм.

Также при наличии в комплектации специальных приспособлений можно при помощи этого инструмента выполнять и большое количество иных операций.

Назначение, устройство и принцип работы сверлильных станков

Изначально сверлильные станки были созданы для выполнения отверстий в заготовках и изделиях из различных материалов, что реализуется при помощи удаления стружки сверлами, которые выполняют роль режущего инструмента. Подавляющее количество устройств в сегменте этого оборудования занимают различные станки промышленного типа.

При этом довольно небольшое количество разновидностей приходится на бытовые модели, при помощи которых выполняют лишь те операции, для которых они и предназначены. В ряде случаев их используют в личных или учебных целях.

Особенностью промышленного оборудования является то, что наряду со сверлением они в состоянии решать и другие задачи, на которых мы остановимся далее.

Чтобы лучше разобраться с устройством сверлильного станка и особенностями его работы, желательно рассмотреть все это на примере бытовых моделей подобных устройств. За счет своих небольших габаритов они идеально подходят для использования в домашней мастерской.

Бытовой сверлильный станок привлекателен тем, что его можно разместить на столе или ином возвышении. Такой вариант создает наиболее комфортные условия для работы за ним. Эти модификации сверлильных станков представляют категорию вертикально-сверлильных агрегатов. Именно они в наибольшем количестве представлены на рынке среди прочих моделей, отличающихся своим конструктивным исполнением.

Если рассматривать устройство бытового сверлильного станка, то в нём можно выделить следующие обязательные элементы:

Читать еще:  Агрегатный станок глубокого сверления

  • Шпиндельная бабка, на которой зафиксирован патрон под сверло;
  • Сверлильная головка, где предусмотрена шпиндельная бабка и электродвигатель с ременным приводом;
  • Вертикальная стойка-колонна, которая оснащена сверлильной головкой;
  • Массивная станина, имеющая вид плоской опоры, которая изготовлена на основе литого металла и придает устойчивости станку. Именно на ней жестко закреплена стойка.

Выбирая место для сверлильного станка, можно разместить его станиной на столе или же зафиксировать при помощи болтов через отверстия, которые имеются в упоре к верстаку. Особенностью настольного станка является наличие вертикальной подачи, благодаря которой шпиндель двигается сверху вниз. По этой причине его и принято включать в категорию вертикально-сверлильного оборудования. Чтобы заставить шпиндель двигаться, необходимо выполнять ручные манипуляции, используя специальную ручку подачи.

Работа и взаимодействие узлов станка для домашней мастерской

Функции устройства, которое обеспечивает вращение шпинделя, выполняет электродвигатель. Бытовые модели оснащаются двигателем мощностью 250-1000 Ватт. Крутящийся вал электродвигателя заставляет вращаться шпиндель за счет передачи крутящего момента при помощи привода, оснащенного ременным механизмом.

Последний состоит из шкивов под V-образный ремень. Большинство станков предусматривает возможность выбора скорости вращения сверла. Используемый в них ременной привод имеет шкивы, предусматривающие несколько канавок разного диаметра под ремень.

Для выбора необходимой скорости вращения шпинделя сперва следует обесточить сверлильный станок. После этого нужно поменять положение ремня на шкиве, а затем вновь включают электродвигатель. Следуя подобной схеме, можно выбирать скорость в диапазоне 450-3000 об/мин. Необходимость установки меньшей скорости может возникнуть в ситуации, когда приходится создавать большие отверстия в древесине твердых пород и металлах.

Бытовые модели сверлильного оборудования оснащены патроном под сверло, конструкция которого аналогична тому, которую имеют электродрели. Для них подходят сверла, диаметр которых не превышает 12 мм. В устройстве присутствует 3 самоцентрирующихся кулачка, которые охватывает и фиксируют хвостовик инструмента. Благодаря наличию специального ключа обеспечивается жесткая фиксация или, наоборот, ослабление патрона, когда необходимо закрепить либо вытащить сверло.

Бытовые модели станков могут использоваться для создания отверстий на заготовках, высота которых не превышает 20–90 мм. Причем диапазон высоты для каждого оборудования может быть различен. Это определяется устройством конкретного станка.

Основным фактором, который влияет на рассматриваемый параметр, является высота верхнего положения сверлильной головки, которая может подниматься и опускаться по стойке-колонне. На компактных моделях подобного оборудования эта операция выполняется путем перемещения руками сверлильного модуля.

У более крупных моделей для этого предусмотрен специальный привод, имеющий в оснащении рукоять или штурвал. Для выбора необходимого положения головки используется специальная ручка. Аналогичный прием использует тогда, когда необходимо настроить глубину создаваемых отверстий и минимальную высоту заготовок, Это связано с тем, что патрон, которым оснащен шпиндель, имеет небольшой предельный вылет вниз при его подаче. Он может иметь значение 5–40 см, что определяется типом станка.

Вылет сверла

Также на работу сверлильного оборудования может влиять такой параметр, как вылет сверла. Под этой характеристикой понимается расстояние между центральной вертикальной осью сверла или другого инструмента, который зафиксирован в патроне, и стойкой. Желательно, чтобы это расстояние было максимально большим, так как это влияет на то, на каком расстоянии от края заготовки можно создать отверстие. Для бытовых станков стандартный показатель вылета составляет 10 – 20 см.

Станина станка

Очень важно уделить внимание станине оборудования, которая должна иметь значительный вес и небольшие габариты. Последние должны соотноситься с размерами самого станка. В случае серьезных отклонений нельзя будет добиться необходимой устойчивости станка и стабильности его работы. На верхнюю часть станины, которая направлена к патрону, возложена роль рабочего стола.

В плане исполнения она может иметь полностью или частично ровную плоскую поверхность, где могут быть предусмотрены несколько прорезей: благодаря центральной можно создавать сквозные отверстия, не нанося повреждений столу и сверлу. Что же касается боковых прорезей, то их назначение заключается в креплении тисков, шаблонов и упоров.

Дополнительное оснащение бытового оборудования

Комплектация современного сверлильного оборудования может включать специальный рабочий стол, для установки которого может применяться особая стойка. Некоторые модели предусматривают возможность выбора оптимальной высоты его размещения: эта операция выполняется вручную, а благодаря стяжному болту можно зафиксировать стол в необходимом положении.

Встречаются и такие модификации, где подобную функцию выполняет реечный механизм подачи, для настройки которого используется рычажная рукоять. В общем же, задача подвесного стола заключается в выборе оптимальной высоты установки заготовки и глубины создаваемых отверстий. Они отличаются тем, что также предусматривают прорези. С их помощью можно решать те же задачи, для которых предназначен и рабочий стол станины.

Сверлильное оборудование подобной комплектации предлагается в двух вариантах исполнения.

  • Первый имеет станину такого устройства, при помощи которой может можно решать задачу, для которой она и была создана: она выполняет роль опоры.
  • Что же касается второго варианта, то помимо своего основного назначения он способен выполнять функции дополнительного рабочего стола. В конструкции станка может присутствовать наклонный подвесной стол, который можно расположить относительно вертикальной оси. Желательно отдавать предпочтение модификации сверлильного оборудования, у стола которого имеется возможность его установки под углом в 45 градусов.

Также в комплектации станка для сверления может присутствовать механизм, обеспечивающий выбор оптимальной глубины сверления. Задействуется этот механизм путем выполнения следующей операции: для этого достаточно с торца заготовки отметить необходимую глубину отверстия. Далее, патрон фиксирует на том уровне, где кончик сверла совместится точно с нанесенной меткой. Далее, затяжной рычаг регулятора глубины необходимо затянуть, что поможет создать необходимый диапазон для хода инструмента.

Виды промышленных станков — весь спектр работ по сверлению отверстий

В подавляющем большинстве все предлагаемые на рынке промышленные станки способны решать любые задачи, правда, это не относится к определенным специализированным модификациям. Помимо сверления их можно использовать для выполнения некоторых иных операций. Если рассматривать оборудование, предназначенное для металлообработки, то оно может быть классифицировано на следующие виды:

Читать еще:  Какой сверлильный станок купить

  • Настольные. Эти устройства предназначены для создания и обработки отверстий, имеющих небольшие диаметры. Их конструкционное исполнения изначально рассчитано на максимальный диаметр инструмента 3, 6, 12 и 16 мм.
  • Вертикально-сверлильные, которые нередко именуются как колонные. Основное их назначение заключается в обработке отверстий диаметром 18, 25, 35, 50 и 75 мм. К оборудованию подобного типа часто прибегают в ситуации, когда необходимо обработать заготовки и детали, отличающиеся небольшими размерами, в ремонтных цехах, а также в условиях мелкосерийного и индивидуального производства.
  • Радиально-сверлильные. Они получили распространение для обработки массивных и негабаритных заготовок. Также с их помощью можно обрабатывать детали, у которых отверстия имеют форму окружности. Подобного эффект удается достигнуть благодаря большому вылету шпинделя, который имеет значение 1300–2000 мм. Стоит заметить, что оси инструмента и отверстий совмещаются путем перемещение шпинделя, причем обрабатываемая деталь не меняет место своего положения.
  • Координатно-сверлильные. Эти устройства получили распространение для обработки деталей, для которых важно соблюсти точное размещение отверстий по отношению друг к другу.
  • Горизонтально-сверлильные. Их используют для обработки глубоких отверстий, необходимость в создании которых может возникнуть, скажем, в валах, осях, штоках, стволах артиллерийских и стрелковых систем.
  • Центровальные. С их помощью можно создавать центровые отверстия, местом выполнения которых выступают торцы заготовок.

Заключение

Сверлильные станки на сегодняшний день являются наиболее предпочтительным оборудованием для выполнения отверстий в различных деталях и заготовках. Причем, чтобы работа, осуществляемая этим оборудованием, была наиболее эффективной, следует правильно подобрать его. Для этого нелишне будет ознакомиться с его устройством и принципом работы. Учитывая, что эти станки представлены в широком многообразии, очень важно подобрать такую модификацию, которая будет в полной мере отвечать предъявляемым требованиям, для чего необходимо учитывать особенности работы, которые планируется выполнять при помощи сверлильного оборудования.

Сверлильные станки

Сверлильные станки предназначены для выполнения глухих и сквозных отверстий в деталях из различных материалов, а также для чистовой обработки внутренних цилиндрических поверхностей при помощи операций зенкерования и развертывания.

Классификация

Есть несколько основных признаков, по которым классифицируются сверлильные станки.

1. По количеству шпинделей:

  • одношпиндельные;
  • двухшпиндельные;
  • многошпиндельные;

Одношпиндельные станки (рис. 1) наиболее распространены. Служат как в мелкосерийном, так и крупном производстве. Как правило, такими станками оснащаются и небольшие ремонтные предприятия.

Рисунок 1. Одношпиндельный сверлильный станок.

Двухшпиндельные сверлильные станки (рис. 2) служат для одновременной обработки двух одинаковых деталей или одной детали с симметричным расположением отверстий. Сегодня широкое распространение получили двухшпиндельные станки с ЧПУ благодаря высокой производительности.

Рисунок 2. Двухшпиндельный сверлильный станок

Многошпиндельные станки (рис. 3) представляют собой целые сверлильные комплексы. Управляются программно. Часто применяются в электротехнической промышленности или поточном производстве. В большинстве случаев изготавливаются на заказ.

Рисунок 3. Многошпиндельные сверлильные станки.

2. По направлению основной подачи:

  • вертикально-сверлильные;
  • горизонтально-сверлильные;
  • радиально-сверлильные.

Вертикально-сверлильный станок — классический вариант. Подавляющее большинство сверлильных станков выполнено именно по такой схеме. Обусловлено это удобством самого процесса сверления, когда подача осуществляется в вертикальной плоскости.

В горизонтально-сверлильном станке основная подача осуществляется в горизонтальной плоскости. У этих станков, как правило, более разнообразные технологические возможности. Часто станки этой группы используются для растачивания, подрезания кромок, горизонтального фрезерования и других металлорежущих операций.

Радиально-сверлильные станки (рис. 4) оснащаются подвижной сверлильной головкой с возможностью поворота в одной или нескольких плоскостях, что позволяет проделывать отверстия в заготовке под углом без ее перестановки.

Рисунок 4. Радиально-сверлильный станок.

3. По типу управления:

  • с ручным управлением;
  • с полуавтоматическим управлением;
  • с числовым программным управлением (ЧПУ).

Станки с ручным управлением применяются в условиях мелкого или ремонтного производства, где выпуск деталей не поставлен на конвейер.

Станки с полуавтоматическим управлением, как правило, отличаются от ручных автоматизацией рабочего движения. Единожды настраивается частота вращения шпинделя, скорость подачи и глубина сверления. Работа оператора сводится к контролю над процессом обработки и подаче заготовок.

В сверлильных станках с числовым программным обеспечением (рис. 5) процесс сверления автоматизирован. Изначально создается программа, согласно которой поэтапно обрабатывается деталь.

Рисунок 5. Сверлильный станок с ЧПУ.

4. По типу сверлильной головки:

  • стандартная однопатронная;
  • револьверная (рис. 5).

Рисунок 5. Револьверная головка сверлильного станка.

Также сверлильные станки классифицируются по следующим параметрам:

  • мощность приводных электродвигателей;
  • максимальные габаритные размеры обрабатываемой детали;
  • максимальный диметр хвостовика закрепляемого сверла;

Конструкция и принцип работы

Рассмотрим конструкцию и принцип работы на примере распространенного вертикально-сверлильного станка 2Н125.

Рисунок 6. Вертикально-сверлильный станок 2Н125

Состоит сверлильный станок из следующих основных компонентов.

  1. Вертикальная колонна (станина). Служит опорой для размещения всех основных узлов станка.
  2. Электродвигатель. Приводит в движение через коробку скоростей шпиндельную головку. Используются как фазные, так и асинхронные электродвигатели, так как нет жестких требований по пусковому моменту. Процесс сверления начинается уже тогда, когда двигатель набирает свою проектную скорость вращения.
  3. Сверлильная головка. Основной блок. Вмещает в себя коробку скоростей с механизмом изменения частоты передачи, механизм вертикальной подачи с рукояткой, лимб для точной подачи и шпиндель с патроном.
  4. Рукоятка переключения коробки скоростей и подач. Служит для изменения скорости рабочих движений.
  5. Штурвал ручной подачи. Вращением этой рукоятки осуществляется ручная вертикальная подача.
  6. Лимб контроля глубины обработки. Представляет собой кольцевую головку с размеченной шкалой. Служит для тонкой настройки вертикальной подачи. Используется, когда сверление должно осуществляться на определенную глубину. На лимбе обязательно указывается цена деления его шкалы.
  7. Шпиндель. Служит для закрепления патрона. Предает вращательное движение через патрон на сверло. Имеет возможность вертикального перемещения на направляющей, установленной в сверлильной головке.
  8. Сопло подачи охлаждающей жидкости. Является частью механизма охлаждения обрабатываемой заготовки и сверла. При включении насоса подает струю смазывающе-охлаждающей жидкости в зону обработки.
  9. Стол. Предназначен для закрепления обрабатываемой заготовки. Имеет ряд проточек, в которые устанавливаются различные захватные приспособления (струбцины, тиски и др.).
  10. Рукоятка подъема стола. Приводной орган механизма изменения уровня стола. Служит для подвода заготовки к шпинделю на максимально эффективное расстояние или для отдаления, если обрабатывается заготовка больших габаритов.
  11. Фундаментная плита. Основание станка. Выполняется массивной, что обеспечивает устойчивость станка. Имеет отверстия под болты, при помощи которых осуществляется крепление к фундаменту.
  12. Шкаф электрооборудования. Содержит в себе электрические схемы, управляющие реле и предохранительные элементы. На станках более поздних версий также вмещается в себя панель управления автоматизацией рабочего процесса.
Читать еще:  Сделать сверлильный станок из дрели своими руками

Сегодня сверлильные станки представлены в самых разнообразных исполнениях. Центральная концепция, согласно которой развивается это направление станкостроения — максимальная автоматизация рабочих процессов и расширение технологических возможностей.

Читайте нас в Яндекс Дзен и подписывайтесь во Вконтакте.

Сверлильный станок — назначение, классификация

Назначение сверлильных станков

Сверлильные станки предназначены для сверления глухих и сквозных отверстий в сплошном материале, рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.

Основной параметр станка — наибольший условный диаметр сверления отверстия (по стали). Кроме того, станок характеризуется вылетом и наибольшим ходом шпинделя, скоростными и другими показателями.

Классификация сверлильных станков

Сверлильные станки делятся на следующие типы:

  • Вертикально-сверлильные станки;
  • Одношпиндельные полуавтоматы;
  • Многошпиндельные полуавтоматы;
  • Координатно-расточные станки;
  • Радиально-сверлильные станки;
  • Горизонтально-расточные;
  • Алмазно-расточные;
  • Горизонтально-сверлильные станки;
  • Рразные сверлильные.

Модели станков обозначают буквами и цифрами. Первая цифра обозначает, к какой группе относится станок, вторая — к какому типу, третья и четвертая цифры характеризуют размер станка или обрабатываемой заготовки. Буква, стоящая после первой цифры, означает, что данная модель станка модернизирована (улучшена). Если буква стоит в конце, то это означает, что на базе основной модели изготовлен отличный от него станок.

Например, станок модели 2Н118 — вертикально-сверлильный, максимальный диаметр обрабатываемого отверстия 18мм, улучшен по сравнению со сверлильными станками моделей 2118 и 2А118. Станок модели 2Н118А также вертикально-сверлильный, диаметр обрабатываемого отверстия 18мм, но он автоматизирован и предназначен для работы в условиях мелкосерийного и серийного производства.

В зависимости от области применения различают универсальные и специальные сверлильные станки. Находят широкое применение и специализированные сверлильные станки для крупносерийного и массового производства, которые создаются на базе универсальных станков путем оснащения их многошпиндельными сверлильными и резьбонарезными головками и автоматизации цикла работы.

Из всех сверлильных станков можно выделить следующие основные типы универсальных станков: одно- и многошпиндельные вертикально-сверлильные; радиально-сверлильные; горизонтально-сверлильные для глубокого сверления.

Сверлильные станки с ручным управлением

Рис. 1. Вертикально-сверлильный станок:

1 — колонна (станина); 2 — электродвигатель; 3 — сверлильная головка; 4 — рукоятки переключения коробок скоростей и подач; 5 — штурвал ручной подачи; 6 — лимб контроля глубины обработки; 7 — шпиндель; 8 — шланг для подачи СОЖ; 9 — стол; 10 — рукоятка подъема стола; 11 — фундаментная плита; 12 — шкаф электрооборудования.

На станине 1 станка размещены основные узлы. Станина имеет вертикальные направляющие, по которым перемещается стол 9 и сверлильная головка 3, несущая шпиндель 7 и электродвигатель 2 Заготовку или приспособление устанавливают на столе 9 станка, причем соосность отверстия заготовки и шпинделя достигается перемещением заготовки.

Управление коробками скоростей и подач осуществляется рукоятками 4, ручная подача — штурвалом 5. Глубину обработки контролируют по лимбу 6. Противовес размещают в нише, электрооборудование вынесено в отдельный шкаф 12. Фундаментная плита 11 служит опорой станка. В средних и тяжелых станках ее верхняя плоскость используется для установки заготовок. Охлаждающая жидкость подается электронасосом по шлангу 8. Узлы сверлильной головки смазывают с помощью насоса, остальные узлы — вручную.

Сверлильная головка 3 представляет собой чугунную отливку, в которой смонтированы коробка скоростей, механизмы подачи и шпиндель. Коробка скоростей содержит двух- и трехвенцовый блоки зубчатых колес, переключениями которых с помощью одной из рукояток 4 шпиндель получает различные угловые скорости. Частота вращения шпинделя, как правило, изменяется ступенчато, что обеспечивается коробкой скоростей и двухскоростным электродвигателем 2.

В отличие от вертикально-сверлильного в радиально-сверлильном станке оси отверстия заготовки и шпинделя совмещают путем перемещения шпинделя относительно неподвижной заготовки в радиальном и круговом направлениях (в полярных координатах). По конструкции радиально-сверлильные станки подразделяют на станки общего назначения, переносные для обработки отверстий в заготовках больших размеров (станки переносят подъемным краном к заготовке и обрабатывают вертикальные, горизонтальные и наклонные отверстия) и самоходные, смонтированные на тележках и закрепляемые при обработке с помощью башмаков.

Сверлильные станки с ЧПУ

Вертикально-сверлильный станок с ЧПУ.

Рис. 2. Вертикально-сверлильный станок с ЧПУ:

1 — автономная стойка УЧПУ; 2 — шкаф силового электрооборудования; 3 — револьверная головка; 4 — стол; 5 — шаговый электродвигатель; б, 7, 8, 11 — блоки управления; 9 — кодовый преобразователь; 10 — считывающее устройство.

Станок предназначен для сверления, зенкерования, развертывания, нарезания резьбы и легкого прямолинейного фрезерования деталей из стали, чугуна и цветных металлов в условиях мелкосерийного и серийного производства. Револьверная головка 3 с автоматической сменой инструмента и крестовый стол 4 позволяют производить координатную обработку деталей типа крышек фланцев, панелей без предварительной разметки и применения кондукторов.
