Сверлильный станок м112

Характеристики и паспорт настольного сверлильного станка 2М112

Сверлильный станок 2М112, компактные габариты которого позволяют устанавливать его на поверхности рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает станок данной модели лидирующим среди подобного оборудования отечественного и зарубежного производства.

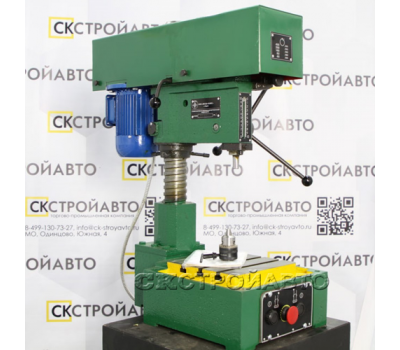

Малогабаритный настольный сверлильный станок 2М112

Что собой представляет и где применяется станок 2М112

Станок 2М112, относящийся к оборудованию вертикально-сверлильной категории, начал выпускаться в 1980 году. За достаточно длительный период своего существования на рынке это устройство завоевало огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и профессиональных учебных заведений, где на нем проходят обучение молодые специалисты.

Технические возможности рассматриваемого сверлильного станка позволяют выполнять целый ряд технологических операций:

  • сверление отверстий;
  • рассверливание;
  • развертывание;
  • зенкерование;
  • нарезание внутренней резьбы.

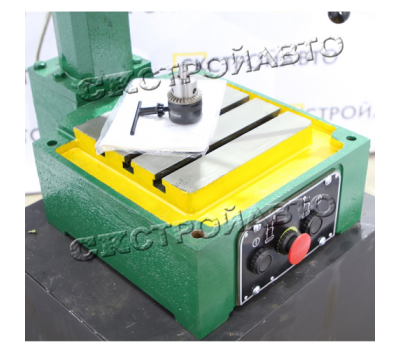

На рабочий стол станка можно установить поворотные тиски

Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона по 5 ступеням. Для реализации данной функции на агрегате изменяется положение ремня на шкивах ременной передачи, что выполняется очень быстро благодаря специальной конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется достаточно просто – для этого используется плоская шкала (или упоры).

Ременная передача под поднятым защитным кожухом станка

Простая конструкция обеспечивает главные достоинства вертикально-сверлильного станка 2М112 – исключительную надежность и легкость в использовании. Отличают этот станок и такие характеристики, как компактные размеры (795х390х950 мм) и незначительный вес (120 кг), что позволяет легко перемещать такое оборудование в любое место. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может устанавливаться как на поверхности слесарного стола, так и на специальной сверлильной колонне или тумбе.

Характеристики и документация станка

Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого с его помощью отверстия. Используя станок модели 2М112, согласно паспорту, можно получать в обрабатываемых деталях отверстия, диаметр которых доходит до 12 мм. Отверстий такого диаметра вполне достаточно для того, чтобы выполнять сверлильные работы в условиях домашней мастерской, но в производственных условиях на эти станки устанавливают сверла большего диаметра.

Технические характеристики станка

Патрон сверлильного станка 2М112, согласно паспорту, может вращаться со скоростью 450–4500 об/мин, при этом скорость вращения данного узла может регулироваться по 5 ступеням. На станке установлен шпиндель класса В-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0–400 мм.

Габариты рабочего стола, на поверхности которого имеется три Т-образных паза для фиксации обрабатываемой детали или машинных тисков, составляют 250х250 мм.

Поверхность рабочего стола станка позволяет фиксировать зажимные приспособления

Для расширения функциональных возможностей сверлильный станок можно устанавливать на специальную тумбу, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых доходит до 1000 мм. В качестве главного приводного устройства на станке 2М112 используется электродвигатель мощностью 550 Вт.

Несмотря на небольшие габариты и не слишком высокую мощность, настольный сверлильный станок данной модели можно подвергать длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечивает простая, но эффективная конструкция устройства.

В домашней мастерской станок 2М112 можно разместить на самодельной металлической тумбе

Особенности конструкции станка

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:

  • колонна, по которой в вертикальном направлении перемещается шпиндельная бабка;
  • устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
  • приводной электродвигатель;
  • механизм, отвечающий за подъем шпиндельной бабки;
  • плита-основание, верхняя часть которой используется в качестве рабочего стола;
  • кожух, обеспечивающий защиту приводного механизма;
  • шпиндельная бабка;
  • механизм, отвечающий за натяжение приводных ремней;
  • кронштейн, в котором фиксируется основание колонны.

Основные части станка 2М112

Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:

  • рукоятка, отвечающая за ручную подачу шпинделя;
  • рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
  • рукоятка, используемая для фиксации шпиндельной бабки на колонне;
  • электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
  • рукоятка, отвечающая за фиксацию подмоторной плиты.

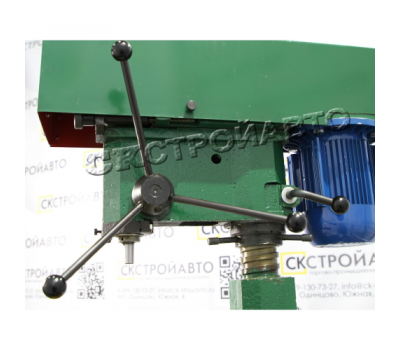

Органы управления станка

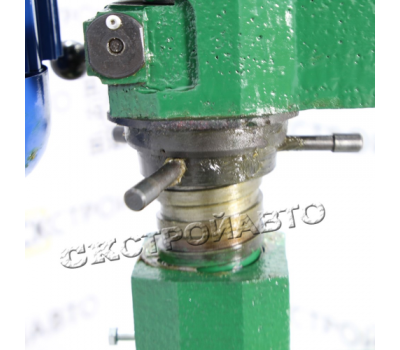

Шпиндельный узел настольного сверлильного станка 2М112

Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.

Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.

Кнопки управления станком могут располагаться на шпиндельной бабке или внизу рабочего стола в зависимости от модификации модели

Преимущества и недостатки аппарата

Тот факт, что настольный сверлильный станок модели 2М112, конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оснащении многих производственных предприятий и домашних мастерских, свидетельствует о том, что специалисты ценят данное оборудование за его характеристики и преимущества.

О популярности вертикально-сверлильного станка 2М112 говорит и то, что даже после полной поломки (что случается крайне редко) пользователи стараются найти агрегат аналогичной модели, а не приобретать дешевые и некачественные устройства китайских производителей или дорогостоящее европейское оборудование.

Читать еще:  Как сделать сверлильный станок из дрели

В электрическом щитке станка (совмещенном с панелью управления) все просто и минималистично

Среди наиболее значимых преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.

  1. Благодаря высокому рабочему ресурсу станок отличается исключительно высокой выносливостью и способен успешно эксплуатироваться даже в самых жестких условиях.
  2. Из-за простоты конструкции аппарат не требует сложного ухода и специального технического обслуживания. Даже самостоятельная разборка такого оборудования не вызывает особых сложностей.
  3. На современном рынке можно легко найти любые запасные части и комплектующие для станка 2М112, поэтому и с ремонтом такого оборудования сложностей не возникает.
  4. Мощности электродвигателя, которым укомплектован данный станок, вполне достаточно для того, чтобы удовлетворить потребности как домашнего мастера, так и небольшого производственного предприятия.
  5. Значимой характеристикой станка 2М112 является доступная цена, которая оптимально сочетается с его надежностью, эффективностью и простотой использования.

Схема подключения станка к сети питания 220 вольт

Не лишен вертикально-сверлильный станок рассматриваемой модели и недостатков, о которых не сказано в паспорте. Самый главный недостаток данного оборудования состоит в том, что оно уже морально устарело. Современные устройства подобной категории, при производстве которых использованы новые технологические подходы и инновационные кинематические схемы, превосходят 2М112 по точности обработки, эффективности и производительности.

Кинематическая схема станка состоит из минимального количества деталей

2М112 станок сверлильный настольный
Описание, характеристики, схемы

Сведения о производителе настольно-сверлильного станка модели 2М112

Производители настольного сверлильного станка модели 2М112:

  1. Кировский станкостроительный завод г. Киров.
  2. ПромСтройМаш г. Оренбург.
  3. Станкостроительный завод ООО г. Киров. Адрес сайта: http://vsp-kirov.ru
  4. Завод Сельмаш г. Киров
  5. Коммунарас г. Вильнюс

Станки, выпускаемые Кировским станкостроительным заводом, КСЗ

2М112 станок сверлильный настольный. Назначение и область применения

Станок предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.

Основные технические характеристики сверлильного настольного станка 2м112

Изготовитель — Кировский станкостроительный завод.

  • Максимальный диаметр сверления: Ø 12 мм
  • Наибольшая глубина сверления: 100 мм
  • Наибольшая высота обрабатываемой детали, установленной на рабочем столе: 400 мм
  • Пределы чисел оборотов шпинделя в минуту — (5 ступеней) 450, 800, 1400, 2500, 4500 об/мин
  • Конец шпинделя — В18 наружный укороченный конус Морзе 2 по ГОСТ 9953
  • Стандартный сверлильный патрон — Патрон 16-В18 ГОСТ 8522-79, диапазон зажима 3..16 мм
  • Мощность электродвигателя: 0,55 кВт
  • Масса станка: 120 кг

Шпиндель станка 2м112 получает пять скоростей вращения от пятиступенчатых шкивов привода, что обеспечивает свободный выбор скоростей резания в диапазоне от 450 до 4500 об/мин.

Конец шпинделя — наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) — конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.

Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.

Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:

Патрон 16-В18 ГОСТ 8522-79

Конус Морзе инструментальный укороченный

Конус инструментальный — Конус Морзе — одно из самых широко применяемых креплений инструмента. Был предложен Стивеном А. Морзе приблизительно в 1864 году.

Конус Морзе подразделяется на восемь размеров — от КМ0 до КМ7 (на английском: MT0-MT7, на немецком: MK0-MK7).

Стандарты на конус Морзе: ГОСТ 25557 (Конусы инструментальные. Основные размеры), ISO 296, DIN 228. Конусы, изготовленные по дюймовым и метрическим стандартам, взаимозаменяемы во всём, кроме резьбы хвостовика.

Для многих применений длина конуса Морзе оказалась избыточной. Поэтому был введён стандарт на девять типоразмеров укороченных конусов Морзе (B7, B10, B12, B16, B18, B22, B24, B32, B45), эти размеры получены удалением более толстой части конуса. Цифра в обозначении короткого конуса — диаметр толстой части конуса в мм.

  1. B7 — конус Морзе КМ0, D = 7,067 мм;
  2. B10 — конус Морзе КМ1, D = 10,094 мм. Патрон 4-В10 (0,5÷4 мм);
  3. B12 — конус Морзе КМ1, D = 12,065 мм. Патрон 6-В12 (0,5÷6 мм), Патрон 8-В12 (1÷8 мм);
  4. B16 — конус Морзе КМ2, D = 15,733 мм. Патрон 10-В16 (1÷10 мм), Патрон 13-В16 (1÷13 мм);
  5. B18 — конус Морзе КМ2, D = 17,780 мм. Патрон 16-В18 (3÷16 мм);
  6. B22 — конус Морзе КМ3, D = 21,793 мм. Патрон 20-В22 (5÷20 мм);
  7. B24 — конус Морзе КМ3, D = 23,825 мм;
  8. B32 — конус Морзе КМ4, D = 31,267 мм;
  9. B45 — конус Морзе КМ5, D = 44,399 мм.

Где D — диаметр конуса в основной плоскости.

Отсчет глубины сверления производится по плоской шкале или упору.

Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.

Использование тумбы для установки станка дает возможность для сверления торцов длинных деталей, например валов. Диаметр вала — до сто двадцати миллиметров, длина — до тысячи миллиметров.

Сверлильный станок 2М112 позволяет выполнять следующие операции:

  • сверление
  • зенкерование
  • развертывание
  • рассверливание
  • нарезание резьб

Сверлильный станок 2М112 может комплектоваться дополнительными принадлежностями, позволяющими расширить его возможности:

  • Тиски — незаменимы при сложных видах обработки, например, небольших деталей или сверления под углом
  • Крестовый стол — незаменим для точного координатного сверления или легкого фрезерования
  • Револьверная головка
  • Узел охлаждения — незаменим при длительном сверлении
Читать еще:  Радиально сверлильный станок 2л53у

Аналоги настольного сверлильного станка 2М112

ЕНС12 — Ø12 — Ейский станкостроительный завод ЕСЗ, г. Ейск

ОД71 — Ø12 — Оренбургский станкозавод, г. Оренбург

НС-12А — Ø12 — Вильнюсский станкостроительный завод «Жальгирис»

НС-12Б, НС-12-М — Ø12 — Барнаульский станкостроительный завод

ШУНСС-12 — Ø12 — Мукачевский станкостроительный завод, с. Кольчино

ГС2112 — Ø12 — Гомельский завод станочных узлов

ЗИМ1330.00.00.001 — Ø12 — Завод им.Масленникова, ЗИМ-Станкостроитель, г. Самара

МП8-1655 — Ø12 — СтанкоСтроительный завод им. Кирова, г. Минск

БС-01 — Ø12 — Беверс, г. Бердичев

ВС3-5016 — Ø12 — Воронежский станкозавод

Р175М — Ø12 — Чистопольский завод АвтоСпецОборудование, г. Чистополь

Р175, Р175М — Ø13 — АвтоСпецОборудование

ВИ 2-7 — Ø14 — Волгоградский инструментальный завод

MD-23 — Ø14 — Каунасский станкостроительный завод «Нерис»

Посадочные места и присоединительные размеры сверлильного настольного станка 2М112

Габарит рабочего пространства сверлильного станка 2м112

Посадочные места и присоединительные размеры сверлильного станка 2М112

Общий вид сверлильного настольного станка 2М112

Фото сверлильного станка 2М112 Кременчугского ИТУ

Фото сверлильного станка 2М112 Кременчугского ИТУ

Фото сверлильного станка 2М112 Кировского станкозавода

Фото сверлильного станка 2М112 Кировского станкозавода

Расположение составных частей сверлильного станка 2М112

Расположение составных частей сверлильного станка 2М112

Спецификация составных частей сверлильного станка 2М112

  1. Колонка (Кронштейн) — 2М112.40.00.000 — 1
  2. Зажимное устройство шпиндельной бабки — 2М112.00.00.009 Ручка — 1
  3. Электропривод — 2М112.80.00.000 Электрооборудование — 1
  4. Механизм подъема шпиндельной бабки — 2М112.70.00.000 Рукоять — 1
  5. Кронштейн
  6. Плита — 2М112.00.00.002 Плита — 1
  7. Кожух — 2М112.78.00.000 Кожух — 1
  8. Шпиндельная бабка — 2М112.00.00.001 Корпус — 1
  9. Механизм натяжения ремня — 2М112.75.00.000 Рукоять — 1
  • Плита подмоторная — 2М112.10.00.000 — 1
  • Шпиндель — 2М112.30.00.000 — 1
  • Хомут — 2М112.50.00.000 — 1
  • Ступица — 2М112.60.00.000 — 1

Расположение органов управления сверлильным станком 2М112

Расположение органов управления сверлильным станком 2М112

Спецификация органов управления станка 2М112

  1. Рукоятка ручной подачи шпинделя
  2. Рукоятка натяжения ремня
  3. Рукоятка фиксации шпиндельной бабки на колонке
  4. Рукоятка для перемещения шпиндельной бабки по колонке
  5. Кнопки управления электродвигателем
  6. Рукоятка зажима подмоторной плиты

Кинематическая схема сверлильного станка 2М112

Кинематическая схема сверлильного станка 2М112

Шпиндельная бабка настольно-сверлильного станка 2М112

Основу шпиндельной бабки составляет чугунный корпус. В корпусе смонтированы шпиндельный узел, механизм натяжения ремня, местное освещение станка.

Сзади к бабке прикреплен электродвигатель.

Шпиндельная бабка может поворачиваться на колонке и фиксироваться в нужном положении.

Для перемещения шпиндельной бабки по колонке 1 (рис. 2) надо освободить зажимное устройство 2.

Поворотом гайки 4 влево или вправо можно поднять или опустить шпиндельную бабку 8.

Шпиндельный узел настольно-сверлильного станка 2М112

Чертеж шпиндельного узла сверлильного станка 2М112

Шпиндель настольно-сверлильного станка 2М112

Шпиндельный узел (рис. 5) смонтирован в корпусе, а шпиндель 1 — в гильзе 4 на шарикоподшипниках 3 и 6.

Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение.

Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика-шестерни 5 и гильзы с рейкой 4.

Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя.

Ручка натяжителя ремня 10 регулирует расстояние между подающим и приемным шкивами станка

Настройка шкалы перемещения шпинделя сверлильного станка 2М112

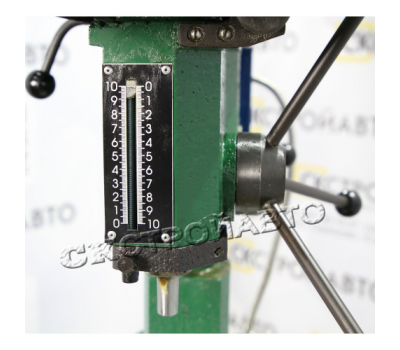

Настройка шкалы перемещения шпинделя станка 2М112

При сверлении на заданную глубину можно пользоваться упором, используя шкалу перемещения шпинделя. Поворотом штурвала следует довести сверло до поверхности обрабатываемого изделия и засверлить на глубину конусной заточки сверла. Затем освободить фиксатор 4 и поворотом гайки 5 установить указатель 2 в положение «О». Повернув гайку 5, установить заданную глубину сверления и законтрить фиксатор 4.

Регулирование сверлильного станка 2М112

В процессе эксплуатации станка возникает необходимость в регулировании его составных частей с целью восстановления их нормальной работы.

Регулирование натяжения ремней привода Если с течением времени наблюдается уменьшение крутящего момента шпинделя, то следует проверить натяжение ремня. Если ремень окажется недостаточно натянутым, его следует подтянуть. Для этого требуется поднять кожух, закрывающий клиноременную передачу, освободить подмоторную плиту от зажима при помощи рукоятки 6 (рис. 3), поворотом кнопки 2 натянуть ремень и опять зафиксировать плату рукояткой 6.

Электрооборудование и электрическая схема сверлильного станка 2М112

Электропитание сверлильного станка 2м112

220 Вольт. Станки, изготовленные для промышленных предприятий и учебных заведений имют питающее напряжение

380 В, для передвижных мастерских —

220 В. Местное освещение имеет безопасное напряжение

Все электрооборудование станка: переключатели, трансформатор, предохранители помещается под плитой рабочего стола.

Электрическая схема сверлильного станка 2М112 на 380В

Электрическая схема сверлильного станка 2М112 на 220В

Пульт управления сверлильного станка 2М112

Монтаж электросхемы сверлильного станка 2М112

Станок сверлильный настольный 2М112. Видеоролик.


Обзор характеристик и сферы применения станка 2м112

Компактные размеры станка 2м112, производимого станкостроительным заводом «Комунарас», позволяют закреплять его на рабочих поверхностях столов. Оптимальные технические характеристики и стоимость, обеспечили агрегату большую популярность на территории стран, некогда входящих в состав Советского Союза (б/у модели продаются до сих пор).

Предназначение установки

2м112 относится к оборудованию вертикально-сверлильной группы. Его производство было начато еще в прошлом веке (1980 год). Несмотря на то, что с момента запуска устройства в производство прошло несколько десятилетий, оно до сих пор сохраняет свою популярность среди мастеров. На рынке можно встретить огромное количество б/у станков.

Станок не предназначен для крупносерийного производства. Основная сфера применения устройства – мелкие производства, бытовое использование. Такие станки можно также встретить в школах и специализированных учебных заведениях, где они используются в качестве обучающего материала. 2м112, благодаря особенностям своей конструкции:

  • легок в управлении;
  • надежен;
  • сохраняет работоспособность в течение длительного промежутка времени (б/у станки до сих пор можно найти на рынке).
Читать еще:  Сверлильный станок из ручной дрели

С его помощью мастер может:

  • рассверливать материал;
  • нарезать резьбу;
  • проводить сверление, зенкерование, развертывание.

Обрабатывать можно мелкие детали, изготовленные с применением таких материалов, как чугун, сталь, цветные сплавы и неметаллические материалы. На станке можно также обрабатывать деревянные и пластиковые изделия.

Особенности конструкции

Конструкция станка отличается простотой. Именно в этом заключается основа надежности и долговечности инструмента. При необходимости мастер может самостоятельно провести ремонт. На современном рынке представлено большое количество деталей, которыми можно заменить испортившиеся элементы. Сверлильный станок 2м112 состоит из:

  • шпинделя;
  • гайки (отвечает за снятие патрона со шпинделя);
  • шарикового подшипника вращения;
  • гильзы;
  • валика-шестерни;
  • втулки вращения;
  • шкива;
  • регулирующей ручки.

Модель «2м» управляется при помощи рукояти подачи шпинделя, рычагов перемещения, фиксаторов и кнопок, отвечающих за привод. В комплекте присутствует электромотор. Его мощность – пятьсот пятьдесят Ватт. Механическое повреждение шпинделя станка исключено благодаря его размещению в корпусе, сделанном из чугуна. В этом же корпусе содержится шпиндельный узел и система, отвечающая за соединение шпинделя и электропривода.

Сверло в устройстве размещено вертикально. Рабочая плита, на которой происходит обработка деталей, может быть освещена при помощи специальной системы освещения. Данное обстоятельство позволяет работать со станком в условиях недостаточного или плохого освещения.

Технические параметры

Диаметр отверстий, которые можно создавать при помощи инструмента, является главной характеристикой сверлильных станков. Паспорт рассматриваемого инструмента указывает, что с его помощью можно создавать отверстия диаметром до двенадцати миллиметров.

Для бытового использования, как и для производства в небольших масштабах, данного показателя будет достаточно. Однако в некоторых случаях встречается установка на станок сверлилок большего диаметра.

В зависимости от цели использования, мастер может переключать быстроту работы агрегата (он обладает пятью скоростями). Техническое описание указывает, что частота вращения колеблется от четырехсот пятидесяти до четырех тысяч пятисот оборотов в минуту, в зависимости от выбранной скорости.

Количество шпинделей – один. Расстояние от шпинделя до плиты регулируемое. В зависимости от конкретных условий расстояние может регулироваться от двадцати до четырехсот миллиметров. Рабочая плита имеет квадратную форму. Длина одной ее стороны составляет двадцать пять сантиметров.

Сильные и слабые стороны модели

Настольный сверлильный станок 2м112 хорошо себя зарекомендовал. Ему отдают предпочтение многие отечественные специалисты. Факт более тридцатилетней работы отдельных устройств свидетельствует в пользу надежности данного агрегата. Сегодня можно выделить следующие преимущества инструмента:

  • главное преимущество – высокая выносливость. Станки сохраняют работоспособность даже в жестких условиях;
  • на втором месте стоит простота конструкции. Благодаря оптимальной конструкции, изделие не требует постоянного ухода. Кроме того, разобрать станок не составит трудностей;
  • также важно наличие запасных деталей на современном рынке. Даже в случае поломки, что бывает редко, найти запасную деталь несложно. Кроме того, провести ремонт можно своими руками;
  • хороший показатель мощности. Мощность сверлильного инструмента позволяет использовать его не только для быта, но и в качестве инструмента для маленьких производств;
  • соотношение цены и качества. Сегодня можно купить б/у инструмент хорошего качества по доступной цене.

Однако за более чем тридцать лет с момента начала производства, 2м112 станок успел морально устареть. Его точность, эффективность и производительность уступают современным японским и европейским инструментам. Это обстоятельство является наибольшим недостатком данного сверлильного станка.

Таким образом, настольно-сверлильное устройство 2м112 поступило в производство в 1980 году. Надежность станка привела к тому, что сегодня он продолжает сохранять свою популярность на постсоветском пространстве.

Отличные технические характеристики в комплексе с демократичной ценной б/у моделей, делают инструмент оптимальным выбором для оснащения мелкого производства или домашней мастерской. Однако в сравнении с другими современными моделями станков, этот инструмент уже морально устарел.

Видео по теме: Сверлильный станок 2М112

Станок настольно-сверлильный 2М112

Наведите на картинку для увеличения

Описание станка сверлильного 2М112

Наименьшее и наибольшее расстояние

от торца шпинделя до стола

Расстояние между пазами, мм

Габаритные размеры в упаковке, мм

920 х 540 х 1000

Станок 2М112 настольно-сверлильный предназначен для сверления отверстий диаметром до 12 мм в мелких и средних деталях из стали, цветных сплавов, чугуна. А также в деталях из других материалов диаметром не более 18 мм — пластика, дерева.

Комплектуется заводом-изготовителем сверлильным патроном. Станок поставляется в деревянном ящике, который обеспечивает максимальную сохранность при перевозке.

Цена и гарантия производителя делают сверлильный станок 2м112 одним из лучших в своём классе.

Выполняемые операции станка:

  • рассверливание;
  • сверление;
  • зенкерование.

Сферы, где применяется настольно-сверлильный станок 2М112:

  • домашние мастерские;
  • школы;
  • малые предприятия с небольшими объемами производства.
  • возможно использование оборудования и в крупносерийном производстве.

Особенности станка 2М112:

  • Глубина сверления отсчитывается по круговому лимбу штурвала.
  • Пять различных частот вращения шпинделя можно получить, перекинув ремень на шкивах.
  • Мощная жесткая станина.
  • Имеет простую, надежную и долговечную конструкцию.
  • Простое управление станком.
  • Базовая модель производится в настольном варианте.
  • Станок имеет малый вес и небольшие габариты, благодаря чему легко размещается на тумбе, слесарном столе.

Ссылка на основную публикацию
Adblock
detector
