Резной станок по дереву

Обзор станков для резьбы по дереву

Для резьбы по дереву вручную необходимо затратить много времени и усилий. Прогресс не стоит на месте – были созданы станки по обработке древесины и создания как простых изделий, так и требующих высокой точности. Рассмотрим, какими деревообрабатывающими станками можно воспользоваться как на производстве, так и в домашних условиях.

Особенности

В зависимости от вида изделия, используются разные станки.

  1. Распиловочные станки применяют для придания определенной формы древесине. Обычно используется циркулярная либо ленточная пила.
  2. После распила необходимо срезать неровности. Выполняется с помощью рубанка или строгального станка.
  3. Вырезать различные отверстия можно благодаря сверлильному станку.
  4. Токарный позволяет изготовить изделия, представляющие собой фигуры вращения.
  5. Шлифовальный придает изделиям аккуратный вид и сглаживает неровности.

В продаже обычно встречаются ручные и электрические станки. Последние получили широкое распространение благодаря своей функциональности и удобству в использовании. Однако без ручных инструментов нельзя обойтись – к ним относятся ножи, пилы, стамески и ручные станки.

Ручной

Существует два вида ручного фрезерного станка.

  1. Погружной — опускаем фрезу сверху в материал и ведём по направлению заданной траектории шаблона или линейки.
  2. Кромочные фрезеры не способны погружаться в материал, все параметры фрезерования устанавливаются заранее. Выставляется глубина, фиксируется параллельный упор, основной объём работы производится по кромкам.

Фрезеры можно разделить на 3 уровня мощности:

  • малая мощность — 500 – 1200 ватт;
  • средняя — 1200 – 1900 ватт;
  • высокая — 1900 – 2400 ватт.

Фрезеры малой мощности удобны для работы в домашних условиях, они компактны, многофункциональны.

Минусы — работы можно производить с материалом до 32 мм, также есть ограничения по длине фрезы, в основном они комплектуются насадками 6-8 мм.

Может быть использован для изготовления шкатулок, маленьких подставок, рамочек и прочего.

Фрезеры средней мощности — это более мощные машины, способны решать задачи сложнее. Минусы — неудобно использовать на мелких деталях. Работают с фрезами 8-12 мм, редко используются 6 мм. Использовать можно для изготовления табуреток, полочек, столиков или подставок для цветов и подобных предметов.

Высокой мощности фрезеры нужны для крупных работ, объёмных частей мебели и других габаритных конструкций. Преимущество таких фрезеров — использование в перевёрнутом виде, сделав боковой упор, и можно изготавливать изделие как на фрезерном станке.

Какие особенности учитывать при выборе?

  1. Рабочее вертикальное вхождение- 40-50 мм, 50-60 мм, 60-70 мм (соответственно мощности по возрастанию).
  2. Должен присутствовать регулятор оборотов, медленный пуск.
  3. Возможность работы с копировальными приспособлениями.
  4. Система пылеудаления.
  5. Ограничитель глубины фрезерования.

Уделите особое внимание выбору кабеля, удобно брать вариант с мягкой резиной, достаточной длинный, чтобы не использовать дополнительные средства.

Люфт стойки фрезера должен быть устойчивый, при опоре не давать наклон. Иначе работа будет небезопасной. Обратите также внимание на вентиляционные отверстия.

Существуют приборы для ручной обработки древесины. Электростамески — это приборы нового поколения. Применение этих аппаратов происходит обычно на бытовом уровне. Это универсальный инструмент заменил ручную стамеску. Благодаря своей компактности и небольшому весу модель пользуется огромной популярностью. Можно регулировать скорость, в основных моделях их 3, а также мощность, учитывая мягкость древесины и тонкость работы.

Агрегат используется для резьбы по дереву, очистки поверхностей от разных неровностей и загрязнений, для чистки от клея, краски. Имеет множество различных насадок, подходящих под размер и плотность материала.

Также используется для выполнения гравировки на деревянной поверхности, создания неповторимых узоров и орнаментов. Можно создать уникальные сувениры из дерева. Электростамеска удобна и безопасна в использовании.

Настольный

Станки для художественной и высокоточной резьбы можно использовать как на производстве, так и в домашних условиях. Лучшим вариантом для работы дома считается бормашина для резьбы по дереву, которая позволяется сверлить изделие под любым углом. Небольшие размеры и легкость в использовании позволяют выполнить работу быстро, аккуратно и точно.

Для изготовления сувениров лучше использовать фрезерно-гравировальный станок. Он подключается к компьютеру благодаря ЧПУ (числовое программное управление), а после выполняет работу самостоятельно. В промышленности также может использоваться копировально-фрезерный станок, который используют для вырезания 3D фигур из дерева, или лазерный станок. Его особенность заключается в том, что инструмент снабжен ЧПУ, о чем можно узнать немного ниже.

Управляемый компьютером

Инновационные станки позволяют выполнять высокоточные задачи. 3D станки с оборудованием ЧПУ используются чаще всего. Процесс моделирования производится на компьютере. Затем карта памяти с 3D моделью вводится в порт станка. Дальше станок работает сам, без участия оператора. Иногда после изготовления заготовки требуется ручная шлифовка. 3D станки бывают как бытовые, так и промышленные. Бытовые значительно меньше и легче промышленных. Возможности использования промышленных очень многогранны и практически безграничны.

Преимущество 3D станков с ЧПУ — это скорость производства, снижение цены изделия, многократность повторений по заданной программе производства деталей.

Таким образом, стало доступно быстро и высококачественно производить детали для элементов интерьера — резные элементы мебели, иконы, оправы для часов и зеркал, поручни, ножки и многие другие детали.

Самодельный режущий инструмент

Для изготовления станка в домашних условиях потребуются определённые детали, рассмотрим их по списку.

  • Станина – может быть собрана из металлических профилей, можно использовать деревянные бруски. Главное — обеспечение жёсткого крепления опорных элементов сборного станка.
  • Передняя бабка используется для крепления вала мотора, а также ведущего центра, является неподвижной. Служит базой для размещения основного узла вращения. Таким образом, двигатель и план-шайба являются ведущим центром и передней бабкой. Через ведущий центр вращательное движение передаётся заготовке, задняя бабка должна свободно менять положение.
  • Ведущий и ведомый центры должны располагаться на одном уровне. Обязательны три условия – центровка, фиксация и вращение. Ведомый центр крепления изготавливается с конусовидным наконечником и должен легко перемещаться по раме, учитывая размеры заготовки.
  • Электропривод должен быть с регулятором скорость оси вращения. Ведущий центр, необходимый для крепления материала для обработки, содержит болванку. Есть 3 способа для ведущего центра — план-шайба, патрон и трезубец.
  • Упор для резца-подручника, который должен быть изготовлен из толстостенного железа и очень хорошо фиксироваться, то есть, после установки нужного положения, должен также обеспечивать жёсткую фиксацию всех опорных элементов.

Можно изготовить мини-станок по дереву. Самый простой состоит из трёх деталей: двигателя, задней бабки и подручника. Двигатель подойдёт от старой стиральной машины, мощность двигателя 180 Вт (W) и 1500 оборотов в минуту будет достаточной для бытовых нужд. Ведущий центр станка можно изготовить из части металлической водопроводной трубы, нужно только подобрать диаметр, подходящий к валу двигателя. Подручник крепится к столу крепёжным винтом снизу, для устранения выступающих частей.

Нужно проверить лёгкость перемещения во всех плоскостях, подручник должен быть подвижен и закреплён на необходимом уровне и положении. Для этого используются сменные направляющие различной ширины. Итак, крепите слева двигатель, справа — заднюю балку, посередине — подручник, закрепляете деталь для обработки, и у вас уже целая мастерская, сделанная своими руками! В работе на станках по дереву важно соблюдать меры безопасности – пользоваться наушниками, защитными очками, включать вентиляцию и пылесборник. Из одежды обязателен защитный жилет, перчатки и фартук.

Читать еще:  Рейсмусный станок по дереву своими руками

Работа фрезерного станка с ЧПУ по обработке древесины показана в следующем видео.

Резьба по дереву. на ЧПУ

Дорогие друзья и гости моего магазина! Покупатели часто спрашивают — «как вы вырезаете свои изделия?» С удовольствием расскажу о технологии, инструментах и материалах, которые применяю в своей работе. Главный герой моего рассказа — фрезеровально-гравировальный станок с числовым программным управлением (ЧПУ). Еще год назад я не знала об этом «чуде», тем более не думала что буду на нем работать. А сегодня не могу и дня прожить без него. Знакомьтесь — это мой любимый станочек

Однажды увидев в Интернете работу подобного станка — удивилась, поразилась, была восхищена. В общем, буря эмоций))) Загорелась идеей освоить ЧПУ. Было, конечно, сомнение, что не женское это дело, но с другой стороны — мы же женщины, мы можем все. Постепенно изучала специальные компьютерные программы, разбиралась в механике и электронике подобных станков. Со временем стало больше уверенности, что все-таки удастся приручить «этого зверя». И вот уже полгода, как станок появился у меня. Конечно, до совершенства еще очень далеко, но со старанием прилежной ученицы постигаю все тонкости этого дела.

Ну, и от лирического отступления к делу. Процесс изготовления изделия состоит из нескольких этапов:

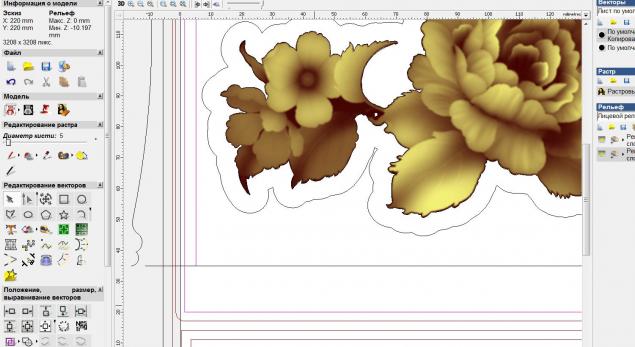

— подготовка проекта. Как всегда — идея рождается сначала в голове, на бумажке, потом разработка макета на компьютере (компоновка изделия из готовых рельефов или прорисовка «с нуля»). Для сложных проектов используется несколько компьютерных программ. Надо предусмотреть всё — размеры изделия, высоту рельефа, толщину заготовки, направление волокон, режимы резания, толщину и форму режущего инструмента. Вот, примерно так это выглядит проект в программе:

.

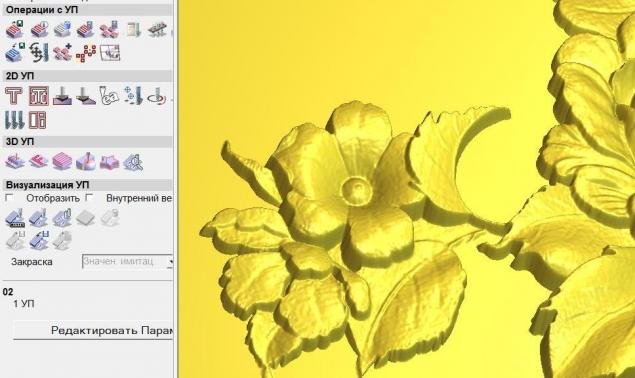

Очень часто на составление управляющей программы уходит больше времени, чем изделие режется. После окончательной подготовки проекта программа генерирует специальный код, который «понимает» станок.

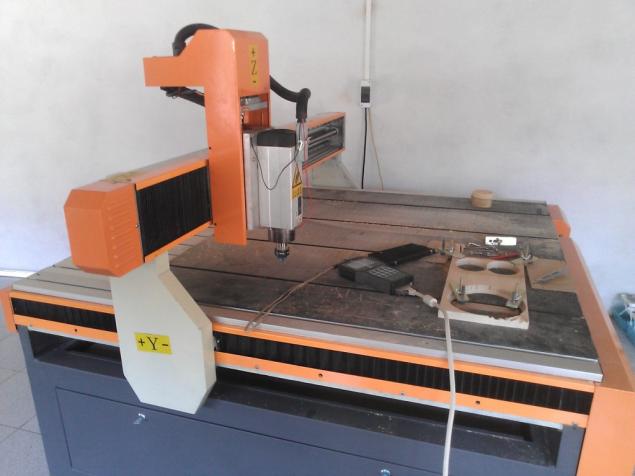

— непосредственное вырезание рельефа на станке. Здесь я перевоплощаюсь в оператора станка Нужно правильно закрепить заготовку, задать скорость вращения шпинделя (так называется мотор, который крутит фрезу и вырезает рельеф), правильно выставить координаты, поставить нужный инструмент, не забывая про технику безопасности. Работа ответственная, от неё во многом зависит конечный результат, поэтому мои домашние знают — в это время меня лучше не трогать)))

Тут можно посмотреть как станок работает (кусочек видео на пол минуты, осторожно — громко шумит!)

— окончательная «доводка» изделия. Тут и столярные приемы (обрезка, сверление, склейка, шлифовка и т.п.), и малярные работы (грунтовка, шлифовка, патинирование, окраска, лакирование и т.п.). Это обширный объем работ, от которого во многом зависит окончательный вид изделия. Можно потратить много времени на все предыдущие этапы, а потом испортить неудачной покраской труд нескольких дней.

Вот, вкратце, как я изготавливаю свои работы. Если кому-то захочется узнать подробнее о тонкостях рабочего процесса, с удовольствием отвечу на Ваши вопросы. А может найдутся единомышленники? Было бы здорово!)))

Торцовочная пила: как выбрать торцевой станок по дереву?

Владелец столярной и мебельной мастерской должен иметь множество различных приспособлений для эффективного выполнения операций по обработке древесины. Среди прочего инструмента у него должны быть в наличии и торцовочные пилы по дереву. С их возможностями хорошо знакомы специалисты, имеющие непосредственное отношение к сфере изготовления половых настилов, оконных рам и дверных проемов. По их словам, это оптимальное решение для распиливания деталей под углом.

Сегодня всё реже можно встретить обычные ножовки в арсенале специалистов. Вместо них теперь используют торцовочные пилы. Главная причина их столь высокой популярности обусловлена их высокой эффективностью в работе со стружечным покрытием. Причём эти устройства активно применяются не только профессиональными мастерами-отделочниками, но и домашними умельцами.

Торцовочные пилы обладают не только массой полезных свойств, но и представлены в большом разнообразии вариантов. Основными их разновидностями являются ручные, стационарные и комбинированные модели.

Устройство инструмента

Торцовочные пилы — это небольших размеров устройства, которые жестко закрепляются на верстаках посредством винтовых крепежей. Станина верстака имеет литую конструкцию и поддерживает устойчивость оборудования при обработке крупных заготовок. В составе стационарного станка торцовочного по дереву можно обнаружить такие обязательные элементы, как рукоятка, электромотор, режущая головка и массивное основание. Если исходить из отзывов владельцев, то этот инструмент требует определенных навыков для эффективного решения возникающих задач, а также нуждается в тщательном обслуживании.

Предназначение

Пилы торцовочные используются преимущественно для выполнения таких операций, как распускание и торцевание досок. Эффективная работа инструментом возможна только при условии использования распиловочного диска определенного диаметра, который следует выбирать с учетом размера обрабатываемых деталей. Для торцовочных станков, предназначенных для домашнего использования, лучше всего приобрести диск диаметром 20 см. Хорошим решением являются и универсальные модели, в которых используются круги 25 см. Этот тип устройств предназначен для распускания досок.

Торцовочные пилы ручного типа — это узкоспециализированный инструмент. Он не подходит для распускания досок. Гораздо эффективнее его использовать для создания коротких резов. Устройства этого типа позволяют без особых усилий выполнять торцевание концов досок или срезать их под определенным углом. Как можно судить по многочисленным отзывам владельцев, этот инструмент может справиться с самыми сложными операциями древесины. Есть модели, которые укомплектованы специальными протяжными механизмами. Основное предназначение такого оборудования — разрезание широких заготовок.

Функции гибридных моделей

Иногда возникают ситуации, когда нужно произвести обрезку или распускание досок. Для таких целей лучше всего использовать комбинированные отрезные пилы. Гибридные версии инструмента прекрасно справляются с несложными стандартными работами. Основными их рабочими элементами является резочный диск и расклинивающий нож.

Для того чтобы произвести с помощью этого инструмента распускание досок, в комплект к инструменту включён специальный стол для обрабатываемой заготовки. Гибридные пилы очень востребованы среди потребителей, которые хотят приобрести качественный станок для деревообработки по невысокой цене.

Как считают профессиональные мастера, гибридные модели торцовок не могут на равных конкурировать со специализированными, так как не в состоянии обеспечить высокую точность обработки и их нельзя назвать достаточно надежными.

Таким образом, гибридная модель не подойдёт владельцам, которые ищут недорогую альтернативу специализированным отрезным пилам по дереву.

Как выбрать нужную торцовку

Выбрать подходящую модель, удовлетворяющую целям использования, не так просто. При изучении различных моделей нужно только соблюдать ряд нехитрых правил:

  • Прежде чем идти в магазин, выясните, для чего вам нужна торцовка по дереву и в каких условиях будет проходить ее эксплуатация.
  • С особой тщательностью подходите к выбору распиловочных дисков. Для грубого реза лучше всего выбрать диски с крупными зубьями. Мелкозубчатые диски подойдут на случай, если вы захотите делать чистовые распилы.
  • Приобретаемый инструмент должен быть безопасным. Поэтому советуем отдавать предпочтение лишь тем моделям, в оснащении которых имеется специальный защитный кожух.
  • Если вы хотите обзавестись мобильной торцевой пилой по дереву, то искать подходящую модель вам стоит среди линейки малогабаритных и нетяжёлых устройств.
  • Важной характеристикой, которую нужно учитывать при выборе станка, является эргономичность пилы. Речь идет о таких параметрах, как мощность и скорость вращения диска. Для использования в бытовых целях лучше всего подойдут модели с небольшой мощностью. А вот на скорость вращения диска можно не обращать особого внимания, так как у всех моделей она одинакова.
Читать еще:  Деревообрабатывающий станок шервуд

Популярные производители торцовочных пил

Несмотря на большое разнообразие представленных торцовочных станков, среди них можно выделить продукцию производителей, которые пользуются наибольшей популярностью у потребителей. Речь идет о таких компаниях, как Bosch, Metabo, Hitachi, DeWalt и Makita. Помимо них немало интересных решений можно найти в линейке производителя «Корвет».

Профессиональный агрегат Makita L. S. 1040

Многие владельцы этого отрезного станка называют его очень эффективным инструментом для выполнения точных и чистых резов. Из отличительных особенностей следует выделить высокие показатели мощности (1650 Вт) и оборотистость, которая составляет 4600 оборотов в минуту. Оборудование для деревообработки отвечает всем нормам безопасности, чему в немалой степени способствует наличие выполненного из прозрачного пластика защитного кожуха.

Как следует из отзывов, многие владельцы пользуются такими торцовками на протяжении многих лет и не жалуются на снижение их качественных характеристик. Эта модель подойдет и тем, кто ищет мобильный вариант инструмента для деревообработки, ведь он обладает небольшими размерами и имеет вес не более 11 кг.

Модель рассчитана на работу с диском диаметром 26 см. Это идеальное значение для расходного материала, чтобы эффективно выполнять с его помощью торцевание плоских заготовок шириной 13 см. При использовании инструмента под углом 45 градусов можно выполнять пропил глубиной до 67 мм, а под прямым — 95 мм. Многие пользователи отмечают высокий уровень качества исполнения рабочих узлов этой модели пилы. Агрегат оснащен протяжным механизмом, что положительно отметили пользователи, вынужденные работать с широкими деревянными заготовками.

Особенности торцовок различных производителей

Из особенностей торцовок, которые производит компания Makita, следует выделить небольшую ширину распила. Все модели поставляются с протяжным механизмом. В оснащении этих торцовок имеются две специальные штанги для надежного удержания блока. Именно такой конструкцией обладает одна из популярных моделей LS 0714. Для обработки крупных деталей идеально подходят пилы LF 1000, которые поставляются со вспомогательными опорами, значительно упрощающими процесс эксплуатации.

В ассортименте компании Bosch также имеется немало моделей торцовочных пил с протяжкой по дереву, оснащенных вспомогательными опорами и станинами, которые изготавливаются из алюминиевых и магниевых сплавов. Многие владельцы находят это решение правильным, поскольку это повышает прочность и мобильность торцовок. Одной из востребованных моделей производителя является торцовка GCM 10, рабочий вес которой составляет 15 кг.

Устройства для распиловки, выпускаемые компанией Корвет, оборудованы специальным механизмом для продольной протяжки. Среди прочих конструкционных элементов присутствует специальный лазерный указатель. Пользователи с одобрением оценили это новшество, которое повышает точность распилов.

Решения, которые предлагает компания Dewalt, отличаются от конкурентов использованием системы XPS. Подобный механизм также можно обнаружить и в торцовках от компании Корвет, однако в устройстве, внедренном компанией Dewalt, имеется функция смещения с тенью, которая проецируется от распиловочного диска. Многие потребители называют эту систему очень удобной благодаря повышению точности распиливания.

Изделия, выпускаемые компанией Hitachi, оснащаются рабочими лезвиями, идеально подходящими для выполнения реза под углом 30 и 15 градусов. Прежде таких торцовок на рынке никто не выпускал, поскольку все предлагавшиеся ранее устройства могли работать только под стандартным углом 45 градусов.

Отрезные пилы от компании Metabo имеют повороты и наклоны распилочных дисков. Потребители в целом довольны выпускаемыми торцовками, называя их несложными в обращении.

Где изготавливают японские торцовки

Линейка обрезных пил от этого производителя включает порядка 450 разных видов устройств. Их производством занимается 8 предприятий. К изготовлению торцовок привлечены предприятия, располагающиеся в Германии, Великобритании и Румынии. На территории каждой из этих стран расположено по одному заводу. Есть ещё дополнительно 5 фабрик, находящихся на территории Японии.

Отрезная пила по дереву своими руками

Если владельцу для домашнего использования нужен высокопроизводительный инструмент для распускания и торцевания досок и необходимо сэкономить, то можно рассмотреть возможность его изготовления своими руками. Об этом стоит в первую очередь задуматься тем мастерам, которые имеют немалый опыт в этом деле и хорошую подготовку. Прежде всего, нужно подготовить необходимый инструмент для работы:

  • комплект напильников;
  • сварочный аппарат;
  • уголок;
  • стальной лист;
  • двигатель от болгарки мощностью не менее 2,2 кВт, работающий со скоростью 2800 оборотов в минуту.

Для создания отрезного станка необходимо выполнить ряд этапов:

  • Начинается рабочий процесс с изготовления станины. Без неё обойтись никак не получится, так как торцовочный станок — весьма громоздкий инструмент.
  • В качестве основы для станины можно использовать металлический уголок и стойки от железной кровати.
  • Из стального листа нужно изготовить рабочее основание. При помощи напильника нужно обработать ее края.
  • Для будущей пилы понадобится маятниковая стойка, для изготовления которой используют швеллер.
  • Готовую стойку нужно установить на стальной лист. Причём важно правильно подобрать высоту, которая должна составлять 800 мм.
  • Электродвигатель устанавливают на специальную подставку, которая будет перемещаться при помощи шарниров.
  • В завершение останется только закрепить к самодельной отрезной пиле короб, который защитит мастера от стружки.

В качестве главного рабочего узла отрезного станка выступает распиловочный диск, который должен иметь диаметр 42 см. Как отмечают пользователи самодельных отрезных пил, это прекрасная возможность сэкономить на приобретении фирменного инструмента, который часто обходится дороже, чем изготовленное своими руками устройство.

Подводя итоги

Торцовочная пила по дереву — один из самых востребованных инструментов не только в промышленности, но и в бытовом хозяйстве. Однако важно понимать, что он относится к классу узкоспециализированного оборудования, которое идеально подходит для выполнения таких операций, как торцевание и распускание досок. Поэтому использовать его для выполнения других задач нежелательно.

Выбирая это оборудование для домашней мастерской, необходимо помнить не только про цели использования отрезной пилы, но и условия эксплуатации. Всё это в дальнейшем поможет правильно выбрать пильный диск, чтобы наиболее эффективно и с меньшими временными затратами выполнять операции по обработке изделий из древесины.

Как работает 3D станок для резьбы по дереву?

Прогресс не стоит на месте, и сегодня, благодаря новым технологиям, многие изделия, которые раньше можно было сделать исключительно вручную, уже умеют делать машины. Это касается и таких процессов, как ковка металла, резьба по камню или дереву.

Работа 3D станка по дереву

В данной публикации мы рассмотрим более подробно 3Д автоматические станки с ЧПУ для резьбы по дереву.

1 Зачем нужен 3Д автоматический станок?

Резьба по дереву своими руками — процесс очень долгий и трудоемкий. Поэтому и продукты такого труда стоят больших денег. 3Д автоматический станок с ЧПУ выполняет ту же работу во много раз быстрее, практически не снижая при этом качества.

После работы машины может понадобиться обработать изделие своими руками, но доработки будут совсем незначительными и не потребуют много времени.

Читать еще:  Чпу станок по дереву своими руками 2700х1500

Благодаря 3D технологии в производстве, резные элементы интерьера стали доступны практически каждому, поскольку замена ручного труда машинным значительно снизила стоимость готового изделия.

Работы по дереву на 3D станке гораздо быстрее выполнять чем вручную

С помощью фрезерного 3D станка с ЧПУ по дереву можно изготовить:

  • резные элементы мебели: быльца, поручни, ножки и прочее;
  • резные элементы деревянных лестниц, беседок, крыш, заборов и т.д.;
  • различные багеты, накладки, кронштейны;
  • рамки для картин или икон;
  • оправы часов и зеркал;
  • резные статуи и иконы;
  • другие предметы быта, интерьера, декора.

1.1 Преимущества 3D оборудования

3D автоматические станки оборудуются ЧПУ (числовым программным управлением). Участие человека требуется лишь на этапе моделирования. Все, что нужно сделать своими руками – сесть за компьютер, запустить специальную программу, которая, как правило, поставляется в комплекте с агрегатом и сделать 3d модель будущего изделия.

После этого, карта памяти с 3D моделью вставляется в порт станка. Остальную работу, касательно резьбы по дереву, станок выполняет без участия оператора. По окончанию перенесения станком модели на заготовку, ее нужно тщательно изучить и, если нужно, дошлифовать своими руками.

Резьба по дереву на ЧПУ станке

3D автоматические станки, как и любое оборудование, бывают бытовыми и промышленными. Бытовые агрегаты имеют относительно небольшие габариты и вес, меньшую функциональность и применяются для обработки небольших заготовок. Возможности промышленных агрегатов практически безграничны.

Бытовые агрегаты могут весить несколько центнеров, тогда как промышленные 3D автоматические станки имеют вес до 100 тонн.

Применение 3D оборудования с ЧПУ имеет следующие преимущества:

  1. Скорость работы станка во много раз больше, чем резьба по дереву своими руками.
  2. 3D автоматические станки с ЧПУ не заменимы в серийном производстве резных деревянных элементов. Вручную практически не возможно достичь абсолютной идентичности резного узора, скажем, на четырех ножках одного стула, не говоря уже, если стульев нужно сделать несколько. Станок с ЧПУ может «штамповать» заданную модель практически бесконечно, пока оператор не сменит ему задачу. И найти отличия между деталями будет практически не возможно.
  3. 3D автоматические станки для резьбы по дереву могут с легкостью обрабатывать так же пластик и мягкие металлы. Однако, если хотите, чтобы станок служил долго, при обработке более твердых материалов задавайте минимальную скорость и размер стружки.
  4. За счет экономии времени и трудовых ресурсов, значительно снижается стоимость готовых изделий, по сравнению с резными элементами, сделанными своими руками.

Пример деревянного декора выполненного на станке с ЧПУ

Существенных недостатков у данного агрегата практически нет.

Читайте также: об особенностях камнерезных станков.

Но есть нюансы, на которые нельзя не обратить внимания:

  1. Довольно высокая стоимость самого 3D станка с ЧПУ для резьбы по дереву. Однако, если заняться данной работой всерьез, то окупает себя агрегат очень быстро.
  2. Производить шлифовку готового изделия после станочной резьбы приходится своими руками. Машинная шлифовка может затереть элементы резьбы и сделать деталь непригодной для использования. Но на это требуется куда меньше времени и сил, чем на проведение всего процесса резьбы по дереву своими руками.
  3. Более дешевые 3-осевые агрегаты с ЧПУ оставляют глухие мета на изделии, которые приходится дорезать своими руками. 3D автоматические станки с осью 4,5 обрабатывают все стороны детали, но их цена во много раз дороже.

2 Виды 3D станков

3Д автоматические станки для резьбы с ЧПУ – оборудование очень сложное. Кроме привычных механических комплектующих, оно оснащено электронным блоком, который, к слову сказать, лучше не трогать лишний раз без специалиста. Поэтому, и классификаций оборудования будет несколько.
к меню ↑

2.1 Уровень универсальности

  • специальные. Данное оборудование предназначено для узко профильной работы. К примеру, они могут вырезать только статуэтки, или только рамки, или те же ножки для стульев. Используются, как правило, в серийном производстве однотипных изделий;
  • специализированные. Не сильно отличаются от первого вида, однако могут работать с разными более менее однотипными изделиями;
  • универсальные. Предназначены для резьбы по дереву в производстве любых изделий, не превосходящих по размеру технических возможностей агрегата.

2.2 Степень точности

Все 3Д автоматические станки для резьбы с ЧПУ маркируются буквенными комбинациями, обозначающими точность резьбы относительно макета. Начинается маркировка с буквы «Н»-нормальный и заканчивается литерами «UP»-ультрапрецизионный.

Все 3Д автоматические станки для резьбы с ЧПУ обладают высокой точностью

Процесс резьбы по дереву не требует сверх точности. Поэтому, в деревообрабатывающих цехах, как правило, используют станки «Н»-нормальные или «П»-повышенной точности. Более точное оборудование нужно лишь для производства деталей сложных механизмов, когда отклонение в сотые миллиметра имеет большое значение.
к меню ↑

2.3 Способ обработки

По способу обработки станки можно разделить на два вида:

  • с движущимся рабочим столом. Разумеется, подобное возможно лишь в бытовых моделях, работающих с небольшими заготовками;
  • с движущимся модулем с фрезой. Такие станки встречаются гораздо чаще и имеют более высокую функциональность.

2.4 Порядок работы

Как уже говорилось ранее, для работы на 3D агрегатах с ЧПУ требуются навыки не фрезеровщика, а компьютерщика, так как своими руками работать с деревом практически не придется.

Читайте также: про параметры и устройство фрезерных 3D-станков с ЧПУ по дереву.

Оператор станка должен создать макет будущей детали и прорисовать траекторию движения фрезы, скорость ее перемещения, толщину стружки, тип резки и т.д.

Для программирования станка оператору понадобятся две компьютерных программы.

Создание объемной модели в программе CAD для 3D станка

Одна из них должна создать модель изделия, другая, на основании модели, прорисовать траекторию движения фрезы и другие технические моменты:

  1. В программе CAD для 3D моделирования создается объемная модель изделия.
  2. Модель переносится в техническую программу, типа Арткам, где будет прорисована траектория фрезы. Оператор должен уметь разбить целую модель на отдельные траектории.
  3. Далее нужно задать все технические параметры: глубина реза, скорость движения, толщина стружки, высота подъема режущего инструмента, чтобы он при переходе на новую точку не цеплялся за заготовку и т.д.
  4. После того, как все параметры своими руками оператор задал, стоит визуализировать процесс. На этом этапе можно просмотреть по движению фрезы на мониторе, все ли задано правильно.
  5. Сохраняем все параметры и программа выдает G-код, который нужно загрузить в сам станок.
  6. На рабочей поверхности закрепляем заготовку.
  7. Проверяем готовность станка к работе, запускаем его и наблюдаем за процессом. Вмешательство оператора в саму работу станка над заготовкой не требуется.
  8. После окончания выполнения агрегатом программного кода, заготовку нужно снять с рабочей поверхности и внимательно изучить. Если станок оставил свободные зоны, их нужно дорезать вручную.
  9. Готовое изделие нужно отшлифовать вручную, чтобы не повредить рельеф.
  10. После этого, можно отправлять заготовку на покраску и лакировку.

Таким образом, 3D автоматические станки с ЧПУ могут превратить хобби резьба по дереву в серьезный прибыльный бизнес.

2.5 3D фрезровка МДФ на фрезерном станке Comagrav Mistral 900 (видео)

Ссылка на основную публикацию
Adblock
detector
