Токарный инструмент и оснастка

Инструментарий токаря: самые популярные приспособления

Все виды токарного оборудования объединяет принцип работы станков такого типа. Суть — сочетание двух видов движения: вращения детали с одновременным перемещением вдоль и поперек оси обрабатывающего инструмента. Он снимает лишний материал с заготовки, придавая задуманные размеры и форму. Станок не работает без оснастки, но и последняя без него практически бесполезна. Особенно когда речь идет о современном оборудовании с высокой степенью специализации.

Общие понятия о станках и оснастке

Раньше в качестве токарной оснастки и инструмента выступали руки самого мастера, а также простейшие резцы в виде узких лопаточек — стеки. Стеками убирали излишки материала, наносили рельефный узор, заглаживали поверхность или наоборот, придавали ей декоративную фактуру.

Сегодня существуют два вида токарных станков: лобовой и карусельный. На карусельном деталь вращается вокруг вертикальной оси, резец снимает лишний материал, придавая изделию желаемую форму. Лобовой или горизонтальный, появился значительно позже. Этот вид токарного оборудования отличается от карусельного горизонтальным расположением оси вращения детали. Карусельный станок позволяет работать с тяжелыми массивными деталями, на горизонтальном удобно изготавливать длинные валы, сверлить отверстия по их оси.

Основная оснастка

Ранее инструмент для токарных станков насчитывал едва ли пяток наименований. На сегодня перечень даже общих видов резцов выглядит куда внушительнее:

  • проходные (прямые, обратные, отогнутые, упорные);
  • подрезные;
  • отрезные (оттянутые);
  • резьбонарезные (внутренние и наружные);
  • расточные (отверстия глухие и проходные);
  • фасонные различных конфигураций.

При этом каждый вид, в свою очередь содержит целый перечень отличающихся друг от друга изделий. Кроме классификации по назначению инструменты делятся по устройству, классу точности, материалу из которого изготовлен. Резцы, полностью сделанные из быстрорежущей стали называют сплошными. Приобретение подобной оснастки обходится недешево. Поэтому больше распространены составные резцы, имеющие из твердого сплава лишь напаянную пластину (головку), а тело (его называют «державка») из обычного металла.

Купить подобную оснастку можно куда дешевле, что немаловажно для больших цехов. Существуют и резцы со сменными головками. Чаще их применяют на станках с ЧПУ. При выполнении токарных работ на обычном оборудовании они неудобны. Кроме стали при изготовлении резцов, а также их рабочих граней используют различные сплавы и металокерамику.

По точности обработки поверхности, резцы делят на:

Первый вид дает токарную обработку невысокого качества, зато способен снимать толстую стружку на высокой скорости. Грубую заготовку доводят чистовыми резцами.

Вся режущая оснастка станка служит срезанию металла. Но специфика у каждого инструмента своя. Она диктует особенности устройства головки и тела резца — державки. Проходным резцом токарь снимает слой металла на внешней поверхности детали. Даже в этом простом случае существует несколько вариантов токарной обработки и на каждом мастер применяет особый резец. Операция проводится проходом от патрона к задней бабке или наоборот, как при вращении заготовки по часовой стрелке, так и против. Специальная головка требуется при проходке конусных поверхностей. Подрезными резцами обрабатывают боковые плоскости выступов, пазов, торцы самих деталей.

Существуют специальные резцы для устройства наружной и внутренней резьбы. Разница их профиля определяет вид и направление витков. Особняком в ряду токарных резцов по металлу стоят расточные. Они имеют особый тип режущих кромок для обработки сквозных и глухих отверстий. Отрезные резцы имеют специфический вид. Их рабочая часть значительно уже, чем державка. Назначение следует из названия: отрезать деталь под желаемым углом. Наконец, фасонные резцы, служат созданию одного конкретного вида профиля. Как правило, приобрести готовыми их не получиться. Заказывают такую оснастку по мере необходимости. Цена подобного «штучного» заказа высока. Купить инструмент имеет смысл если требуется изготовление множества одинаковых деталей.

Выделяются из общего ряда токарного оборудования, так называемые накатки. Внешне они походят на резцы со сменными рабочими головками. Но в отличие от последних применяют не точение, а вминают металл, образуя мелкие зубчики или риски. Применяют накатки для изготовления различных рукояток, маховиков управления, обрабатывают посадочные места подшипников и муфт.

Обработка отверстий

Качество отверстий, образуемых сверлом, часто не дотягивает до современных требований. Довести его до необходимых параметров точности работнику помогает набор специальных приспособлений:

  • Сверла служат для проходки устройства глухих, а также свозных отверстий небольшого диаметра.
  • Зенкеры. С их помощью обрабатывают поверхности стенок и дна отверстий после того как они просверлены.
  • Зенковки. Разновидность зенкера для устройства конических углублений под утопленные головки болтов.
  • Цековки. Специализированные приспособления. Ими производят токарную обработку дна гнезд и пазов в заготовках.
  • Развертки. По назначению сходны с зенкерами. Дают большую точность обработки, предназначены только для стенок отверстий.
  • Метчики, плашки. Служат нарезанию резьбы, соответственно: внутренней и наружной.

Описанная выше оснастка по умолчанию предполагает работу с металлорежущими станками. Для обработки дерева эти резцы, несмотря на прочность не подходят. Их большой угол заточки сминает мягкие волокна, а если увеличить скорость резания деталь начинает обугливаться.

Используют на токарном станке особые стамески. Их держат в руке, опирая лезвия на планку-подручник.

Основных видов резцов три:

  • полукруглый обдирочный — рейер;
  • плоская стамеска скребок;
  • мейсель для чистовой обработки с угловой заточкой наподобие сапожного ножа;

Кроме перечисленных инструментов комплект резцов по дереву насчитывает десятки конфигураций. Нередко сам мастер точит все необходимые из б/у ножовочных полотен.

Измерительные приспособления и вспомогательный инструмент

Инструмент, без которого станок, даже самый совершенный, окажется практически бесполезным — приспособления измерения и разметки:

  • штангенциркуль;
  • кронциркуль;
  • нутромер;
  • линейка;
  • микрометр;
  • центроискатель;
  • угольник слесарный.

Для нанесения линий и точек на заготовках используют чертилки и кернеры. Для изготовления последних, хорошо подходят б/у зенковки и развертки.

На токарных станках порой приходится обрабатывать детали длинные и относительно тонкие. Стоит посильнее нажать резцом, как такой стержень начинает изгибаться. Падает качество обработки, возникает риск поломки детали, порчи станка и травмы работника.

Чтобы этого не произошло, используют особый вид оснастки — люнеты. Они обеспечивают несколько функций:

  • Поддержку длинных тяжелых деталей. Часть их веса люнет перераспределяет с патрона и задней бабки на станину.
  • Компенсацию бокового усилия резца, повышая точность обработки.
  • Выступают в качестве основной опоры, заменяя заднюю бабку.

Люнет надежно фиксирует заготовку, не препятствуя вращению.

Приобретение и уход

Любой режущий инструмент, сколь бы прочной его сталь не была, рано или поздно тупится. Обычные резцы в подобном случае затачивают, у составных моделей меняют насадки на головках. Точение выполняют на специальных станках, обычно сам токарь. Что касается приспособлений для токарных работ в отверстиях, то за исключением сверл, они по большей части не подлежат ремонту. Поскольку чем качественнее сталь, тем дороже инструмент, если оснастку используют редко, слишком дорогую брать не стоит. Если получится, лучше приобрести профессиональную, но б/у.

Особое отношение у токарей к измерительному инструменту. Его хранят отдельно от ключей и резцов. Точные приборы, такие как микрометры, некоторые виды нутромеров содержат в специально предназначенных шкатулках, с мягкими гнездами, доставая лишь для замеров.

Мастер-универсал на своем рабочем месте похож на хирурга. В его распоряжении огромное количество инструментов, каждый из которых предназначен для специфических действий. При точении даже одной заготовки мастеру требуются порой десятки видов оснастки. Необходимо не ошибиться, выбирая подходящий. Иначе, деталь получится низкого качества, уйдет в брак. Вдобавок современная промышленность использует при изготовлении инструмента различные сплавы и даже металлокерамику. Одни режут только с охлаждением, другим оно противопоказано. Современный мастер не только знает, какой вид инструмента взять, но подскажет снабженцам, где его лучше купить и за какую цену. Опыт нарабатывается мастером десятками лет. Недаром на сегодня токарь одна из немногих профессий, спрос на которые опережает предложение.

Читать еще:  Приспособа для заточки

Оснастка

Вращающийся центр мт2

Крепежный набор для планшайбы M712.

Подвижный люнет для токарного станка.

Помпа СОЖ MML 2550

Помпа СОЖ MML 2870

Планшайба MML 1830

Неподвижный люнет для станка Metal.

Неподвижный люнет для станка Metal.

Корпус из высококачественного.

Корпус из высококачественного.

Корпус из высококачественного.

Корпус из высококачественного.

Неподвижный люнет для станка Metal.

Подвижный люнет для станка Metal.

Подвижный люнет для токарного станка.

Вращающийся центр МТ2 MML.

Вращающийся центр МТ2 MML.

Вращающийся центр МТ2 MML.

4-х кулачковый патрон

При выполнении различных производственных операций на токарных станках никак не обойтись без специальной технологической оснастки. В электронном каталоге на сайте компании Metal Master представлен широкий ассортимент оснастки, включающий в себя подвижные и неподвижные люнеты, вращающийся центр, 4-хкулачковые патроны, светильники и планшайбы. Учитывая особенности применяемого токарного оборудования, вы сможете сделать правильный выбор.

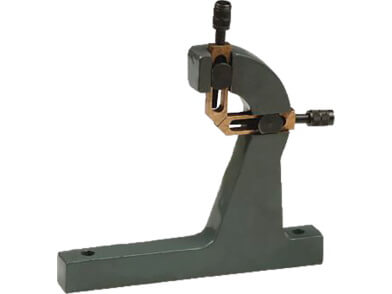

Для надёжной фиксации обрабатываемых деталей, при чистовых обработках применяются подвижные люнеты. Это дополнительное станочное устройство установка которого осуществляется на каретке суппорта.

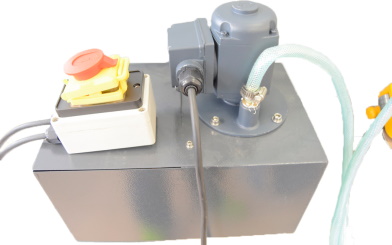

Для того чтобы рабочая оснастка не перегревалась раньше времени необходимо обеспечивать бесперебойную подачу СОЖ в зону резания. На сайте представлены приспособления для токарных станков серии MML.

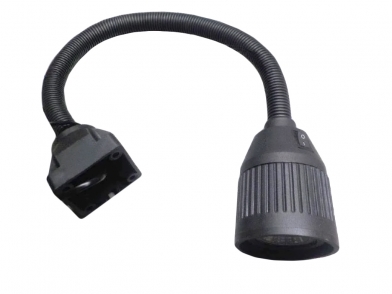

Станочные светильники обладают оптимальной подвижностью, что позволяет выполнять токарную обработку металлических заготовок даже в условиях слабой освещённости. Также можно отметить высокую позиционную стабильность рассматриваемого устройства.

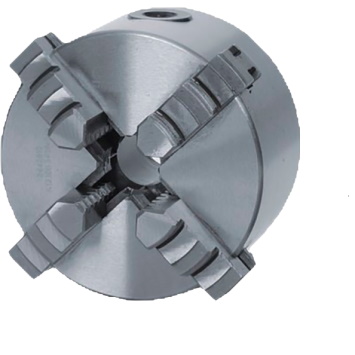

Для точной и быстрой обработки несимметричных деталей необходимо использовать таких как рычаги, корпуса, шатуны применяется специальное приспособление. Крепление изделия осуществляется посредством прихватов, болтов или накладок. Базовая поверхность, расположенная на передней стороне приспособления, позволяет выполнять фиксацию заготовки или оснастки.

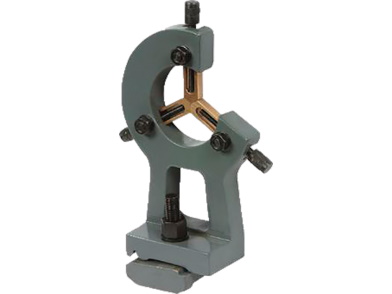

Чтобы исключить прогиб длинных заготовок под собственным весом необходимо использовать неподвижный люнет. Это устройство состоит из 3-х опор, расположенных друг относительно друга под углом 120 градусов. Также вы сможете добиться более высокой точности выполняемой обработки.

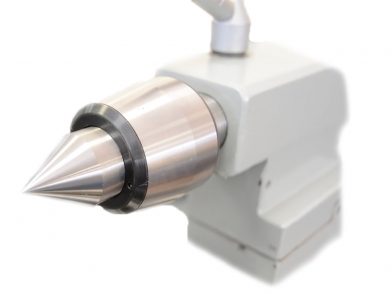

Токарный вращающийся центр нужен для установки на задней бабке станка металлических заготовок обладающих формой тел вращения. Конструкционно рассматриваемая технологическая оснастка выполнена таким образом, чтобы была возможна обработка металлических заготовок на значительных скоростях.

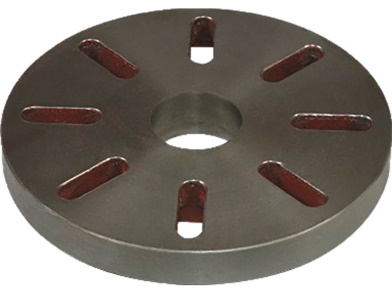

Для обработки прутьев и высокоточной обработки деталей, обладающих ассиметричной формой, рекомендуется применять такую оснастку, как 4-хкулачковый патрон. Благодаря надёжной фиксации в 4-х кулачках удаётся сократить биение детали. Данное зажимное устройство способно с лёгкостью справиться даже со значительной эксплуатационной нагрузкой поскольку обладает повышенной износоустойчивостью.

Приобретайте качественную технологическую оснастку для токарных станков у надёжного поставщика компании Metal Master!

Мы занимаемся продажами оборудования для обработки металла уже более 19 лет и за это время получили множество положительных отзывов. Это показывает, что со своей работой мы справляемся на отлично и всегда готовы оказать помочь в подборе оборудования.

Просто позвоните нашему менеджеру по телефону, который указан на сайте. Опытный специалист поможет подобрать технику, которая станет оптимальным производственным решением для вашего предприятия.

Наличие демо-зала позволит оценить станок в работе. То есть вы сможете быть на 100% уверены в том, что техника позволит хорошо решать поставленные задачи.

Перед поступление в продажу каждое оборудование проходит тестирование в различных вариантах работы, что исключает возможность брака. Реализуемые станки обладают значительной износостойкостью и прослужат длительное время, радуя безупречным качеством исполнения требуемых технологических операций.

Мы напрямую сотрудничаем с известными фирмами-производителями. Гарантируем низкие цены.

Доставка техники осуществляется в максимально сжатые сроки в любой город РФ. Отгрузка станка в ТК выполняется в тот же день, когда средства будут перечислены на счёт нашей компании.

ONLINE трансляция из демозала Metal Master

Дополнительное оборудование и приспособления для токарного станка

Как оказывается для изготовления различных деталей не достаточного только токарного станка, а необходимы всевозможные приспособы и дополнительное оборудование.

Приспособления для токарных станков предназначены для закрепления инструмента на станке или заготовки.

Разновидности приспособлений для станка

Существуют различные разновидности приспособлений для токарного станка. Приспособления для токарных станков производятся в широком ассортименте. Это даёт возможность подобрать мастеру наиболее лучший вариант в соответствии с поставленной задачей.

Виброопоры

Виброопоры (они же виброизоляторы) предназначены для активной или пассивной виброизоляции разных типов станков: малых, средних или больших. Применение виброопор поможет увеличить качество обработки деталей.

Центры

Токарные центры применяются для того, чтобы зафиксировать заготовку, которая имеет тело вращения на задней бабке токарного станка. Центр позволяет обрабатывать детали с высокой скоростью и при минимальном биении.

Патроны

Это приспособления для точного закрепления заготовки на станке. Благодаря использованию токарных патронов, значительно увеличивается функциональность самого станка, а также появляется возможность обрабатывать сложно профильные детали. В основном используется, чтобы закрепить заготовки для проведения металлорежущих операций.

Кулачки

Токарные кулачки могут быть:

  • Прямые — нужны, чтобы зажимать заготовку с внешней стороны для вала.
  • Обратные — необходимы для зажима заготовки только изнутри.
  • Накладные — необходимы для крепления длинных или коротких заготовок крупных диаметров.

Обычно, токарные кулачки изготавливаются из цветных металлов и стали без термообработки.

Кулачковые патроны

Специализируются для зажима прямоугольных и цилиндрических заготовок.

  1. Двухкулачковые — необходимы для закрепления сложных заготовок с фасонной деталью. Двухкулачковые приспособления могут закреплять в сменных губах различные поверхности.
  2. Трёхкулачковые — одни из самых распространённых патронов. Они устанавливаются практически на любые токарные станки. В свою очередь, делятся на три типа:
  • Спиральные.
  • Реечные.
  • Эксцентриковые.

Трёхкулачковые патроны оснащаются специальным приводом. Особое широкое распространение получили трёхкулачковые патроны с пневматическим приводом. Еще существует и гидропривод, но редко используется.

  • Четырёхкулачковые — применяются для зажима некруглых и несимметричных заготовок. Кулачки регулируются самостоятельно и их необходимо устанавливать так, чтобы их ось совпадала с осью шпинделя. Эти патроны применяются в основном в ремонтных цехах.

Дополнительные детали

Помимо основных приспособлений для токарного станка, также стоит обратить внимание и на дополнительные детали, которые тоже могут быть необходимы мастеру.

Люнеты

Дополнительное оборудование, которое является главной опорой при обработке на токарном станке. Чаще всего нужны, чтобы не повредить заготовку и инструмент, а также, чтобы не получить травмы, вызванные биением из-за высоких оборотов станка.

Люнеты бывают с опорой качения (роликовые) и скольжения (кулачковые). Башмаки — специальные люнеты для шлифования колец подшипников.

Резцедержатели

Резцедержатель применяется для закрепления режущего инструмента. Он гораздо упрощает работу и позволяет как можно больше расточить отверстия.

  • Горизонтальные (вдоль шпинделя).
  • Вертикальные (под прямым углом к шпинделю).
  • Механические.
  • Электромеханические.
  • Гидравлические.
  • С сервоприводом.
  • Двухпозиционные — позволяют зафиксировать двое резцов.
  • Четырёхпозиционные — позволяют зафиксировать сразу четыре резца на станке.
  • Посредством клинового блока.
  • VDI.
  • ВМТ – закрепление в отверстии на удаленном диаметре диска.
  • Простые — обладают специальной прокладкой сферической формы, которая позволяет быстро сменить резец на необходимый. Минус — крепление только на один болт. Нужно постоянно проверять степень закрепления болта и при необходимости, закручивать болт до конца.
  • Поворотные — позволяют поставить сразу четыре резца. Максимально эффективен при обработке деталей сложных геометрических форм. Также существуют поворотные резцедержатели, которые несут в себе сразу 12 резцов.
  • Быстросменные — нужны для минимальных временных потерь при замене резцов.
  • Универсальные переходники — позволяют установить большие инструменты.
Читать еще:  Как правильно оснастить груз зубец

Револьверная головка

Представляет собой поворотный узел станка, в который вставляются несколько инструментов. Как правило, в револьверной головке есть индексирующий механизм, который осуществляет точную фиксацию каждого установленного инструмента при повороте.

Поворот револьверной головки и её фиксация могут производиться как автоматически, так и вручную. Одновременно с поворотом, меняются скорости главного движения и подачи.

Конусная линейка

Конусная линейка устанавливается на каретке и предназначена для обработки конических поверхностей. На каретке станка установлен специальный кронштейн, который при помощи направляющих в виде ласточкина хвоста соединен с данной линейкой. Линейку можно поворачивать вокруг пальца под необходимым углом к оси обрабатываемой детали. Для закрепления линейки используются два болта.

Как подобрать нужное оборудование?

Сначала необходимо разобраться, для каких целей нужно оборудование. Подбор оборудования должен происходить только после изучения всех плюсов и минусов оборудования.

В паспорте к оборудованию всегда есть указания на характеристики, а также особые требования по эксплуатации. Несоблюдение требований может привести к травмам персонала или порче заготовок.

Правила использования оправок

Существует список правил для использования токарных оправок:

  • Точность посадочного отверстия должна быть не ниже седьмого квалитета, а чистота поверхности не хуже Ra 1,0.
  • Располагать инструмент необходимо по оси центров станка.
  • Поверхность контакта токарной оправки должна быть максимальной.
  • Чтобы не было деформаций и отжима инструмента в процессе резания, твёрдость материала цанги держателя не должна быть менее 44 HRС.
  • Чем больше вылет оправки, тем надежнее необходимо закреплять. Категорически запрещено крепить длинные оправки с помощью поджатия винтов к цилиндрической или другой поверхности. Для установки длинномерных оправок, необходимо использовать дополнительное оборудование.

Технология токарной обработки и оснастка

Установки для автоматической сварки продольных швов обечаек — в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.

Сварочные экраны и защитные шторки — в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!

Токарная обработка является наиболее распространенным методом обработки резанием и применяется при изготовлении осе-симметричных деталей типа тел вращения (валов, дисков, осей, пальцев, цапф, фланцев, колец, втулок, гаек, муфт и др.). Основные виды токарных работ показаны на рис. 4.6.

Рис. 4.6. Основные виды токарных работ (стрелками показаны направления перемещения инструмента и вращения заготовки):
а — обработка наружных цилиндрических поверхностей; б — обработка наружных конических поверхностей; в — обработка торцов и уступов; г — вытачивание пазов и канавок, отрезка заготовки; д — обработка внутренних цилиндрических и конических поверхностей; е — сверление, зенкерование и развертывание отверстий; ж — нарезание наружной резьбы; з — нарезание внутренней резьбы; и — обработка фасонных поверхностей; к — накатывание рифлений

В машиностроении большинство деталей получает окончательные формы и габаритные размеры в результате механической обработки заготовки резанием, которое осуществляется путем последовательного удаления режущим инструментом с поверхности заготовки тонких слоев материала в виде стружки.

Режущий инструмент. При работе на токарных станках применяют различные режущие инструменты: резцы, сверла, зенкеры, развертки, метчики, плашки, резьбонарезные головки, фасонный инструмент и др.

Токарные резцы являются наиболее распространенным инструментом и применяются для обработки плоскостей, цилиндрических и фасонных поверхностей, нарезания резьбы и т.д. (рис. 4.7).

Рис. 4.7. Токарные резцы для различных видов обработки:
а — наружное обтачивание проходным отогнутым резцом; б — наружное обтачивание прямым проходным резцом; в — обтачивание с подрезанием уступа под прямым углом; г — прорезание канавки; д — обтачивание радиусной галтели; е — растачивание отверстия; ж и з — нарезание резьбы наружной и внутренней соответственно

Сверление является одним из распространенных методов обработки на токарных станках и осуществляется для предварительной обработки отверстий. Предварительно обработать резанием отверстие в сплошном материале можно только с помощью сверла. В зависимости от конструкции и назначения различают сверла: спиральные, перовые, для глубокого сверления, центровочные, эжекторные и др. Наибольшее распространение при токарной обработке получили спиральные сверла.

Перемещение режущего инструмента во время токарной обработки и его крепление на токарно-винторезном станке обеспечивают несколько узлов (сборочных единиц). Ниже приведено краткое описание работы некоторых из них.

Рис. 4.8. Суппорт:
1 — нижние салазки (продольного суппорта); 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная плита; 5 — направляющие; 6 — резцедержатель; 7 — поворотная головка резцедержателя: 8 — винт для крепления резцов; 9 — рукоятка поворота резцедержателя; 10 — гайка; 11 — верхние салазки (продольного суппорта); 12 — направляющие; 13 и 14 — рукоятки; 15 — рукоятка продольного перемещения суппорта

Суппорт (рис. 4.8) состоит из нижних салазок (продольного суппорта) 7, которые перемещаются по направляющим станины с помощью рукоятки 75 и обеспечивают перемещение резца вдоль заготовки. На нижних салазках по направляющим 12 перемещаются поперечные салазки (поперечный суппорт) 3, которые обеспечивают перемещение резца перпендикулярно к оси вращения заготовки. По направляющим 5 поворотной плиты перемещаются (с помощью рукоятки 13) верхние салазки 77, которые вместе с плитой 4 могут поворачиваться в горизонтальной плоскости относительно поперечных салазок 3 и обеспечивать перемещение резца под углом к оси вращения заготовки. Резцедержатель (он же — четырехпозиционная резцовая головка) крепится к верхним салазкам 77 с помощью рукоятки 9 и позволяет вводить резец в работу с минимальной затратой времени.

Рис. 4.9. Резцедержатель:
1 — шайба; 2 — головка; 3 — коническая оправка; 4 — рукоятка; 5 — верхние салазки; 6 — четырехсторонняя резцовая головка; 7 — винт

Устройство резцедержателя показано на рис. 4.9. В центрирующей расточке верхних салазок 5 установлена коническая оправка 3 с резьбовым концом. На конусе оправки установлена четырехсторонняя резцовая головка 6. При вращении рукоятки 4 головка 2 перемещается вниз по резьбе конической оправки 5. Шайба 7 и упорный подшипник обеспечивают жесткую посадку резцовой головки 6 на конической поверхности оправки 3. Головка 2 крепится к резцовой головке 6 винтами 7. Резцовая головка удерживается от поворота при закреплении шариком, который заклинивается между поверхностями, образованными пазом в основании конической оправки 3 и отверстием в резцовой головке 6.

Задняя бабка токарно-винторезного станка предназначена главным образом для поддержания длинных заготовок во время обработки. Она используется также для закрепления инструментов, предназначенных для обработки отверстий (сверл, зенкеров, разверток) и для нарезания резьбы (метчиков, плашек, резьбонарезных головок).

Рис. 4.10. Задняя бабка:
1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12 и 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 11, 13 — гайки

Устройство задней бабки показано на рис. 4.10. В корпусе 7 (при вращении винта 5 маховиком 7) перемещается пиноль 4, закрепляемая рукояткой 3. В пиноли устанавливают центр 2 с коническим хвостовиком (или инструмент). Заднюю бабку перемещают по направляющим станка вручную или с помощью продольного суппорта. В рабочем неподвижном положении заднюю бабку фиксируют рукояткой 6, которая соединена с тягой 8 и рычагом 9. Силу прижима рычага 9 тягой 8 к станине регулируют гайкой 77 и винтом 72 Более жесткое крепление задней бабки производят с помощью гайки 13 и винта 14, который прижимает к станине рычаг 10.

Читать еще:  Приспособления для резака

На токарно-винторезных станках, предназначенных для обработки заготовок деталей сложной конфигурации в серийном производстве, закрепление различных инструментов производят в многопозиционной поворотной револьверной головк е. При поворотах (индексировании) револьверной головки последовательно вводят в действие заранее настроенные на размер инструменты.

В зависимости от назначения приспособления для токарных станков можно разделить на три группы:

  • приспособления для закрепления обрабатываемых заготовок;
  • вспомогательный инструмент для закрепления режущего инструмента;
  • приспособления, расширяющие технологические возможности станков, т.е. позволяющие производить не свойственные этим станкам работы (фрезерование, одновременное сверление нескольких отверстий и т.д.).

Приспособления для закрепления заготовок. Для крепления заготовок на токарных станках применяют двух-, трех- и четырех-кулачковые патроны с ручным и механизированным приводом зажима.

Рис. 4.11. Трехкулачковый самоцентрирующий патрон:
1, 2 и 3 — кулачки; 4 — диск; 5 — зубчатое колесо; 6 — корпус патрона

Наиболее широко распространен трехкулачковый самоцентрирующий патрон (рис. 4.11). Кулачки 7, 2 и 3 патрона перемещаются одновременно с помощью диска 4. На одной стороне этого диска выполнены пазы (имеющие форму архимедовой спирали), в которых расположены нижние выступы кулачков, а на другой — нарезано коническое зубчатое колесо, сопряженное с тремя коническими зубчатыми колесами 5. При повороте ключом одного из колес 5 диск 4 (благодаря зубчатому зацеплению) также поворачивается и посредством спирали перемещает одновременно и равномерно все три кулачка по пазам корпуса 6 патрона. В зависимости от направления вращения диска кулачки приближаются к центру патрона или удаляются от него, зажимая или освобождая деталь. Кулачки обычно изготовляют трехступенчатыми и для повышения износостойкости закаливают.

Различают кулачки крепления заготовок по внутренней и наружной поверхностям; при креплении по внутренней поверхности заготовка должна иметь отверстие, в котором могут разместиться кулачки.

В трехкулачковых самоцентрирующих патронах закрепляют заготовки круглой и шестигранной формы или круглые прутки большого диаметра.

В двухкулачковых самоцентрирующих патронах закрепляют различные фасонные отливки и поковки; кулачки таких патронов, как правило, предназначены для закрепления только одной детали.

В четырехкулачковых самоцентрирующих патронах закрепляют прутки квадратного сечения, а в патронах с индивидуальной регулировкой кулачков — детали прямоугольной или несимметричной формы.

Рис. 4.12. Типы центров:
а — упорный; б — обратный; в — полуцентр упорный; г — со сферической рабочей частью; д — с рифленой поверхностью рабочего конуса; е — с твердосплавным наконечником; 1 — рабочая часть; 2 — хвостовая часть; 3 — опорная часть

В зависимости от формы и размеров обрабатываемых деталей применяют различные центры (рис. 4.12). Угол при вершине рабочей части центра (рис. 4.12, а) обычно равен 60°. Конические поверхности рабочей 1 и хвостовой 2 частей центра не должны иметь забоин, так как это приводит к погрешностям при обработке заготовок. Диаметр опорной части 3 меньше малого диаметра конуса хвостовой части, что позволяет выбивать центр из гнезда без повреждения конической поверхности хвостовой части.

Рис. 4.13. Вращающийся центр:
1 — рабочая часть; 2, 3 и 5 — опоры качения; 4 — хвостовая часть

При обработке с большими скоростями резания и нагрузками применяют задние вращающиеся центры (рис. 4.13). В хвостовой части 4 центра на опорах качения 2, 3 и 5 смонтирована ось, на конце которой выполнена рабочая часть 1 центра, что обеспечивает ее вращение вместе с обрабатываемой заготовкой.

Рис. 4.14. Токарные хомутики:
а — обычный: 1 — винт; 2 — хвостовик; б — самозатягивающий: 1 — упор; 2 — хвостовик; 3 — пружина; 4 — ось; 5 — призма

Хомутики (рис. 4.14) служат для передачи вращения от шпинделя к обрабатываемой заготовке, установленной в центрах станка. Хомутик надевают на заготовку и закрепляют винтом 1 (рис. 4.14, а), при этом хвостовик 2 хомутика упирается в палец поводкового патрона.

При обработке заготовки в центрах передачу движения ей может осуществлять поводковый патрон через палец-поводок и хомутик, который крепится на детали винтом. Для сокращения вспомогательного времени при черновой обработке в центрах валов диаметром 15. 90 мм применяют самозажимные поводковые патроны.

Цанговые патроны применяют главным образом для закрепления холоднотянутого прутка или для повторного зажима заготовок по предварительно обработанной поверхности.

Мембранные патроны применяют в том случае, когда необходимо обработать партию заготовок с высокой точностью центрирования.

Способ установки и закрепления заготовок на станке выбирают в зависимости от их размеров, жесткости и требуемой точности обработки. При соотношении l/D 10 — в центрах или в патроне и центре задней бабки и с поддержкой люнетом (рис. 4.16).

Рис. 4.15. Установка заготовок в патроне с поджимом задним центром:
1 — заготовка; 2 и 3 — резцы

Рис. 4.16. Люнеты:
а — подвижный; б — неподвижный: 1 — верхняя (откидная) часть; 2 — винты; 3 — болты; 4 — кулачки или ролики; 5 — планка; 6 — болт с гайкой

Самой распространенной является установка обрабатываемой заготовки в центрах станка.

Заготовку обрабатывают в центрах в случае необходимости обеспечения концентричности обрабатываемых поверхностей при переустановке заготовки на станке, если последующую обработку выполняют на шлифовальном станке тоже в центрах и если это предусмотрено технологией обработки.

Заготовки с отверстием устанавливают в центрах с помощью токарных оправок (рис. 4.17).

Рис. 4.17. Токарные оправки:
а — оправка с малой конусностью (обычно 1:2000): 1 — центровое отверстие; 2 — хомутик; 3 — оправка; 4 — заготовка; б — цилиндрическая оправка: 1 — заготовка; 2 — оправка; 3 — прижимная шайба; 4 — шайба; в — разжимная (цанговая) оправка: 1 — заготовка; 2 — коническая оправка; 3, 5 — гайки; 4 — полая оправка; г — шпиндельная оправка: 1 — цанга; 2 — заготовка; 3 — разжимная оправка; 4 — патрон; д — оправка с упругой оболочкой: 1 — план-шайба; 2 — втулка; 3 — заготовка; 4 — отверстие для ввода гидропласта; 5, 6 — винт

Для облегчения условий труда рабочих при закреплении заготовок на станки устанавливают механизированные приводы: пневматические, гидравлические, электрические и магнитные.

Вспомогательный инструмент. Для установки и закрепления режущего инструмента на станке применяют вспомогательный инструмент, который во многом определяет точность и производительность токарной обработки.

В качестве примера рассмотрим вспомогательный инструмент к токарно-револьверным станкам. Принцип работы этого инструмента общий для всех токарных станков; изменяется только хвостовая часть, с помощью которой инструмент устанавливается на станке. На токарно-револьверных станках применяют цилиндрические державки, призматические державки с цилиндрическими хвостовиками и державки сложных форм с цилиндрическими хвостовиками, а также байонетные державки.

Упоры, применяемые на токарно-револьверных станках для ограничения подачи прутка или поворота револьверной головки с горизонтальной осью вращения, бывают жесткие, регулируемые и откидные.

Операции контроля изделия и необходимый для этого измерительный инструмент будут рассмотрены при описании технологии обработки конкретных элементов деталей (например, цилиндрической наружной поверхности, отверстий, конических наружных и внутренних поверхностей). Там же будет приведена технологическая оснастка для обработки этих поверхностей, расширяющая технологические возможности станков этой группы.

Ссылка на основную публикацию
Adblock
detector
