Патроны для токарного станка по дереву

Точение – специфическая отрасль деревообработки, её отличие заключается в работе с вращающейся заготовкой, приводимой в движение двигателем токарного станка. Подачу режущего инструмента (резец, фреза) мастер производит своими руками или посредством механического привода. Для надёжной фиксации обрабатываемой детали и передачи на нее крутящего момента используются различные устройства и токарные патроны, многообразие которых обусловлено большим количеством приёмов и техник токарных работ. Некоторые из них можно изготовить своими руками без специального оборудования.

Упорные центры

Токарные центры подразделяются на поводковые (зубчатые), и упорные. Первые устанавливаются в передней бабке станка и непосредственно передают усилие, для лучшего сцепления с деревом имеют несколько зубцов. Вторые ставятся в заднюю бабку и поддерживают деталь, по конструкции могут быть вращающимися и неподвижными. Как правило, центры имеют конический хвостовик Морзе.

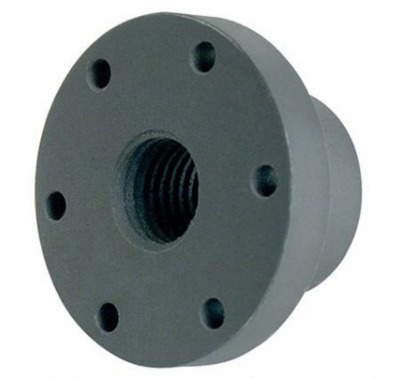

Планшайбы

Планшайба – круглая металлическая пластина с отверстиями для крепления саморезами, монтируется на вал станка посредством резьбы или болтов. Различаются диаметром, наличием либо отсутствием зубцов и дополнительных крепёжных элементов. Используется для точения тарелок, чаш и других подобных изделий. Часто изготавливается своими руками. Работа с планшайбой продумывается так, чтобы часть древесины, в которую вкручиваются шурупы, впоследствии была удалена.

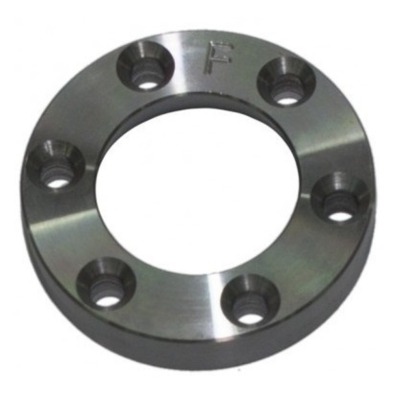

Планшайба для 4-кулачкового патрона

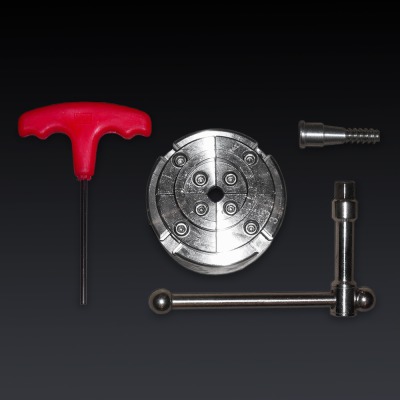

Кулачковые токарные патроны

Наиболее удобные и функциональные. Работают как на сжатие, так и на разжимание, поэтому могут захватывать заготовку как снаружи, так и изнутри. Различаются количеством кулачков и механизмом их привода.
В отличие от металлообработки, для точения дерева двух и трёхкулачковый патрон практически не применяется. Также не пользуются популярностью варианты со спиральным приводом и несъемными кулачками.
Наиболее распространённый тип токарных патронов для работы по дереву – самоцентрирующиеся четырёхкулачковые, с реечно-винтовым механизмом передачи и сменными кулачками.
На российский рынок они поставляются брендами Axminster, Jet, Barracuda и другими, менее известными компаниями.

Разновидности кулачков

По форме и назначению сменные кулачки для токарных патронов по дереву делятся на несколько типов, имеющих специальную маркировку:

  • A, G, M – на сжатие, отличаются размером и глубиной захвата;
  • D и F – действуют на разжимание;
  • C и H – универсальные. Разная форма губок;
  • для работы с мягким, чувствительным к сжатию деревом, используются кулачки с резиновыми креплениями.

Дополнительные приспособления

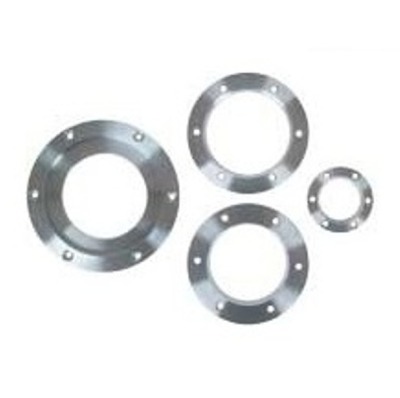

При точении тонкостенных изделий или работе с хрупкой древесиной используют металлические крепёжные кольца. Имея навык обращения с металлом их можно изготовить и своими руками.
Также в паре с кулачками типа C могут использоваться винтовые вставки, вкручивающиеся в предварительно просверленное в детали отверстие.
Патроны, предназначенные для решения специфических задач по дереву:

  1. кулачковый с независимой регулировкой – для эксцентрикового точения;
  2. цанговый — зажимает заготовки круглого сечения при стягивании лепестков конической цанги стяжной гайкой. Имеет малый диапазон захвата;
  3. цилиндрический – трубка с тремя и более резьбовыми фиксаторами по окружности;
    тисочный – для захвата прямоугольных заготовок. Параллельные губки сжимаются винтом;
  4. вакуумный – для чистовой доводки. Работает за счет разницы давления воздуха, создаваемого насосом;
  5. сверлильный – для фиксации сверл. Крепится в пиноль задней бабки.
Читать еще:  Приспособления для ручной заточки ножей

Комплект поводковых патронов МК2

Изготовление токарного патрона по дереву своими руками

Для изготовления кулачковых патронов требуется высокоточное промышленно оборудование и в условиях домашней мастерской сделать их вряд ли возможно. Однако существуют более простые конструкции, соорудить которые своими руками не составит труда.

Самодельная планшайба для точения по дереву с регулируемыми зажимами

Понадобится ровный лист стали толщиной не менее 10 мм, стальной уголок 50×50 мм, восемь болтов М8×30 с гайками и шайбами. Следует заранее продумать, каким образом устройство будет крепиться на станок и, при необходимости, изготовить или приобрести соответствующую резьбовую втулку. После этого можно приступать:

  1. Разметить на имеющейся пластине окружность требуемого диаметра и две оси, проходящие через центр и пересекающиеся под прямым углом.
  2. Выпилить заготовку планшайбы лобзиком по разметке и тщательно отшлифовать.
  3. По полученным осям пропилить сквозные пазы, отступив от центра несколько сантиметров и не доходя 2 – 3 см до краёв. Сделать это проще, предварительно просверлив отверстия немного большего диаметра, чем запасённые болты.
  4. От уголка отпилить четыре одинаковых отрезка и просверлить одну из полок каждого тем же сверлом.
  5. Во второй полке уголков нарезать резьбу М8 и вкрутить болты.
  6. Приварить или припаять резьбовую втулку для крепления на вал.
  7. Прикрутить уголки к планшайбе болтами через шайбы.
  8. Закрепить полученный патрон по дереву на токарном станке.

Для фиксации таким самодельным патроном уголки перемещаются в нужное положение и закрепляются закручиванием гаек, окончательно деталь поджимается болтами, вкрученными в полки с резьбой.

Вакуумный патрон по дереву своими руками

Если в шпинделе передней бабки вашего токарного станка есть сквозное отверстие для выбивания зубчатого центра, можно дополнить свой арсенал самодельным вакуумным патроном. Для этого понадобятся:

  • Мощный пылесос
  • Подшипник закрытого типа, примерно равный по внешнему диаметру шлангу пылесоса
  • Кусок плотного резинового шланга для соединения пылесоса и подшипника
  • Хомут
  • Стандартная планшайба с отверстием в центре
  • Небольшой кусок МДФ или толстой фанеры
  • Текстолит для переходника

Из текстолита вытачивается втулка, одна сторона которой должна быть равна по диаметру внутреннему размеру подшипника, другая – шпинделя. Этот самодельный переходник запрессовывается в подшипник на клею, в станке он будет держаться за счёт плотности посадки. Полученная конструкция соединяется отрезком шланга с пылесосом и фиксируется хомутом.

Из МДФ или фанеры вырезается диск, крепится на планшайбу и обтачивается. Лучше сделать поверхность немного вогнутой. Сверху, для обеспечения плотности прилегания, приклеивается линолеум или тонкая резина.
По центру диск сверлится насквозь для отвода воздуха.
Подобный патрон, сделанный своими руками, обеспечивает усилие прижатия 40 — 50 кг, достаточное для удержания деталей средних размеров при чистовой обработке.

Инструментарий токаря: самые популярные приспособления

Все виды токарного оборудования объединяет принцип работы станков такого типа. Суть — сочетание двух видов движения: вращения детали с одновременным перемещением вдоль и поперек оси обрабатывающего инструмента. Он снимает лишний материал с заготовки, придавая задуманные размеры и форму. Станок не работает без оснастки, но и последняя без него практически бесполезна. Особенно когда речь идет о современном оборудовании с высокой степенью специализации.

Общие понятия о станках и оснастке

Раньше в качестве токарной оснастки и инструмента выступали руки самого мастера, а также простейшие резцы в виде узких лопаточек — стеки. Стеками убирали излишки материала, наносили рельефный узор, заглаживали поверхность или наоборот, придавали ей декоративную фактуру.

Сегодня существуют два вида токарных станков: лобовой и карусельный. На карусельном деталь вращается вокруг вертикальной оси, резец снимает лишний материал, придавая изделию желаемую форму. Лобовой или горизонтальный, появился значительно позже. Этот вид токарного оборудования отличается от карусельного горизонтальным расположением оси вращения детали. Карусельный станок позволяет работать с тяжелыми массивными деталями, на горизонтальном удобно изготавливать длинные валы, сверлить отверстия по их оси.

Основная оснастка

Ранее инструмент для токарных станков насчитывал едва ли пяток наименований. На сегодня перечень даже общих видов резцов выглядит куда внушительнее:

  • проходные (прямые, обратные, отогнутые, упорные);
  • подрезные;
  • отрезные (оттянутые);
  • резьбонарезные (внутренние и наружные);
  • расточные (отверстия глухие и проходные);
  • фасонные различных конфигураций.

При этом каждый вид, в свою очередь содержит целый перечень отличающихся друг от друга изделий. Кроме классификации по назначению инструменты делятся по устройству, классу точности, материалу из которого изготовлен. Резцы, полностью сделанные из быстрорежущей стали называют сплошными. Приобретение подобной оснастки обходится недешево. Поэтому больше распространены составные резцы, имеющие из твердого сплава лишь напаянную пластину (головку), а тело (его называют «державка») из обычного металла.

Купить подобную оснастку можно куда дешевле, что немаловажно для больших цехов. Существуют и резцы со сменными головками. Чаще их применяют на станках с ЧПУ. При выполнении токарных работ на обычном оборудовании они неудобны. Кроме стали при изготовлении резцов, а также их рабочих граней используют различные сплавы и металокерамику.

По точности обработки поверхности, резцы делят на:

Читать еще:  Оснастка для расточного станка

Первый вид дает токарную обработку невысокого качества, зато способен снимать толстую стружку на высокой скорости. Грубую заготовку доводят чистовыми резцами.

Вся режущая оснастка станка служит срезанию металла. Но специфика у каждого инструмента своя. Она диктует особенности устройства головки и тела резца — державки. Проходным резцом токарь снимает слой металла на внешней поверхности детали. Даже в этом простом случае существует несколько вариантов токарной обработки и на каждом мастер применяет особый резец. Операция проводится проходом от патрона к задней бабке или наоборот, как при вращении заготовки по часовой стрелке, так и против. Специальная головка требуется при проходке конусных поверхностей. Подрезными резцами обрабатывают боковые плоскости выступов, пазов, торцы самих деталей.

Существуют специальные резцы для устройства наружной и внутренней резьбы. Разница их профиля определяет вид и направление витков. Особняком в ряду токарных резцов по металлу стоят расточные. Они имеют особый тип режущих кромок для обработки сквозных и глухих отверстий. Отрезные резцы имеют специфический вид. Их рабочая часть значительно уже, чем державка. Назначение следует из названия: отрезать деталь под желаемым углом. Наконец, фасонные резцы, служат созданию одного конкретного вида профиля. Как правило, приобрести готовыми их не получиться. Заказывают такую оснастку по мере необходимости. Цена подобного «штучного» заказа высока. Купить инструмент имеет смысл если требуется изготовление множества одинаковых деталей.

Выделяются из общего ряда токарного оборудования, так называемые накатки. Внешне они походят на резцы со сменными рабочими головками. Но в отличие от последних применяют не точение, а вминают металл, образуя мелкие зубчики или риски. Применяют накатки для изготовления различных рукояток, маховиков управления, обрабатывают посадочные места подшипников и муфт.

Обработка отверстий

Качество отверстий, образуемых сверлом, часто не дотягивает до современных требований. Довести его до необходимых параметров точности работнику помогает набор специальных приспособлений:

  • Сверла служат для проходки устройства глухих, а также свозных отверстий небольшого диаметра.
  • Зенкеры. С их помощью обрабатывают поверхности стенок и дна отверстий после того как они просверлены.
  • Зенковки. Разновидность зенкера для устройства конических углублений под утопленные головки болтов.
  • Цековки. Специализированные приспособления. Ими производят токарную обработку дна гнезд и пазов в заготовках.
  • Развертки. По назначению сходны с зенкерами. Дают большую точность обработки, предназначены только для стенок отверстий.
  • Метчики, плашки. Служат нарезанию резьбы, соответственно: внутренней и наружной.

Описанная выше оснастка по умолчанию предполагает работу с металлорежущими станками. Для обработки дерева эти резцы, несмотря на прочность не подходят. Их большой угол заточки сминает мягкие волокна, а если увеличить скорость резания деталь начинает обугливаться.

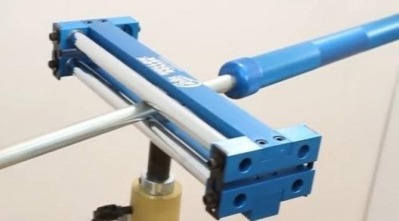

Используют на токарном станке особые стамески. Их держат в руке, опирая лезвия на планку-подручник.

Основных видов резцов три:

  • полукруглый обдирочный — рейер;
  • плоская стамеска скребок;
  • мейсель для чистовой обработки с угловой заточкой наподобие сапожного ножа;

Кроме перечисленных инструментов комплект резцов по дереву насчитывает десятки конфигураций. Нередко сам мастер точит все необходимые из б/у ножовочных полотен.

Измерительные приспособления и вспомогательный инструмент

Инструмент, без которого станок, даже самый совершенный, окажется практически бесполезным — приспособления измерения и разметки:

  • штангенциркуль;
  • кронциркуль;
  • нутромер;
  • линейка;
  • микрометр;
  • центроискатель;
  • угольник слесарный.

Для нанесения линий и точек на заготовках используют чертилки и кернеры. Для изготовления последних, хорошо подходят б/у зенковки и развертки.

На токарных станках порой приходится обрабатывать детали длинные и относительно тонкие. Стоит посильнее нажать резцом, как такой стержень начинает изгибаться. Падает качество обработки, возникает риск поломки детали, порчи станка и травмы работника.

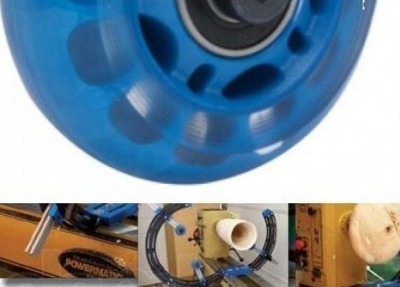

Чтобы этого не произошло, используют особый вид оснастки — люнеты. Они обеспечивают несколько функций:

  • Поддержку длинных тяжелых деталей. Часть их веса люнет перераспределяет с патрона и задней бабки на станину.
  • Компенсацию бокового усилия резца, повышая точность обработки.
  • Выступают в качестве основной опоры, заменяя заднюю бабку.

Люнет надежно фиксирует заготовку, не препятствуя вращению.

Приобретение и уход

Любой режущий инструмент, сколь бы прочной его сталь не была, рано или поздно тупится. Обычные резцы в подобном случае затачивают, у составных моделей меняют насадки на головках. Точение выполняют на специальных станках, обычно сам токарь. Что касается приспособлений для токарных работ в отверстиях, то за исключением сверл, они по большей части не подлежат ремонту. Поскольку чем качественнее сталь, тем дороже инструмент, если оснастку используют редко, слишком дорогую брать не стоит. Если получится, лучше приобрести профессиональную, но б/у.

Особое отношение у токарей к измерительному инструменту. Его хранят отдельно от ключей и резцов. Точные приборы, такие как микрометры, некоторые виды нутромеров содержат в специально предназначенных шкатулках, с мягкими гнездами, доставая лишь для замеров.

Мастер-универсал на своем рабочем месте похож на хирурга. В его распоряжении огромное количество инструментов, каждый из которых предназначен для специфических действий. При точении даже одной заготовки мастеру требуются порой десятки видов оснастки. Необходимо не ошибиться, выбирая подходящий. Иначе, деталь получится низкого качества, уйдет в брак. Вдобавок современная промышленность использует при изготовлении инструмента различные сплавы и даже металлокерамику. Одни режут только с охлаждением, другим оно противопоказано. Современный мастер не только знает, какой вид инструмента взять, но подскажет снабженцам, где его лучше купить и за какую цену. Опыт нарабатывается мастером десятками лет. Недаром на сегодня токарь одна из немногих профессий, спрос на которые опережает предложение.

Читать еще:  Приспособы для сверлильного станка

Как сделать резцы по дереву для токарного станка своими руками

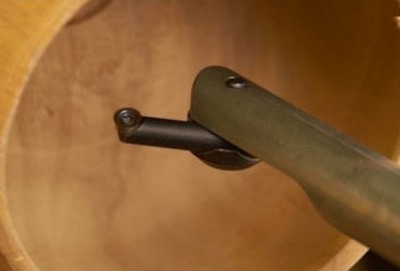

Резцы по дереву используют для декоративной обработки заготовок из древесины. Их можно разделить на две группы: ручной и тот, который используют в работе на токарном станке.

Для станка используют более прочные и износоустойчивые резцы. Такой инструмент можно купить в специализированном магазине или сделать самостоятельно.

Виды и назначение

Основная задача резцов — придание правильной геометрической формы деревянной заготовки на токарном станке. Резцы по дереву выполняют разные задачи:

  1. Удаляют первичный слой древесины. Грубая черновая очистка. Сюда можно отнести резцы типа рейер или стамеска-скребок.
  2. Придают заготовке нужную геометрическую форму. Это фасонные резцы.
  3. Отрезают готовое изделие. Так называемые отрезные резцы.

В магазине можно купить готовый набор оснастки, в котором найдутся все необходимые инструменты для работы. Разберем каждый из них подробнее.

Плоские прямые

Такой инструмент имеет одностороннюю заточку по одной из грани. Режущая часть перпендикулярна центральной оси оснастки. Эти резцы используют для чистовой обработки подготовленной заготовки.

  1. Легко делать прямоугольную выемку древесины.
  2. Стандартная ширина лезвия может находиться в пределах от 4 до 40 мм.
  3. Угол режущей кромки от 25 до 45 градусов. При дальнейшем обслуживании резца можно делать разные углы заточки, чтобы «настроить» инструмент под себя.

У столяров этот резец называется «скребок».

Косой прямой

Еще один резец для чистовой обработки, у которого режущая часть расположена под острым углом, относительно центральной оси оснастки. Заточка режущей кромки может быть односторонней или двухсторонней, а также левосторонней или правосторонней.

  1. Резец позволяет делать тонкие линии.
  2. При двусторонней заточке выставляют угол 25 градусов.
  3. Инструмент довольно универсален и позволяет выполнять большой спектр чистовых работ.

Этот тип оснастки называется «мейсель» и является базовым в работе мастера-токаря.

Отрезные

Как понятно из названия, этот тип оснастки используют для отрезки готового изделия. Отрезной резец напоминает косой прямой, с той разницей, что он имеет угол заточки 40 градусов только по одной стороне.

Полукруглые плоские

Данный тип оснастки имеет полукруглую заточку режущей кромки. Сама режущая часть располагается перпендикулярно относительно оси оснастки. Основное предназначение данного резца — выборка полукруглого желоба.

  1. Лучше всего иметь несколько резцов с разной шириной лезвия.
  2. Кромка оснастки затачивается, с одной стороны, под углом от 20 до 40 градусов.
  3. У опытных мастеров можно найти большое количество подобных резцов с разной шириной лезвия.

Желобчатые

Желобчатый резец — он же рейер, используют для черновой отделки заготовки. Его лезвие изогнуто наподобие желоба, режущая кромка заточена с одной стороны.

  1. Рейером можно делать полукруглые формы.
  2. Затачивается нижняя часть режущей кромки выпуклой формы под углом до 40 градусов.

Желобчатый резец является одним из самых главных инструментов у мастера-токаря.

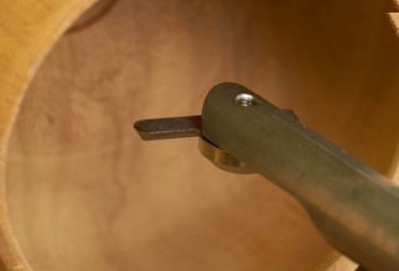

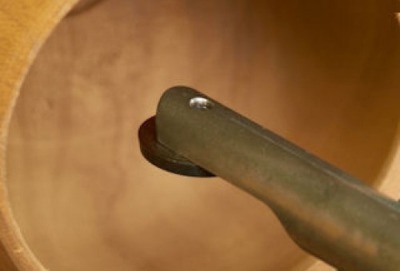

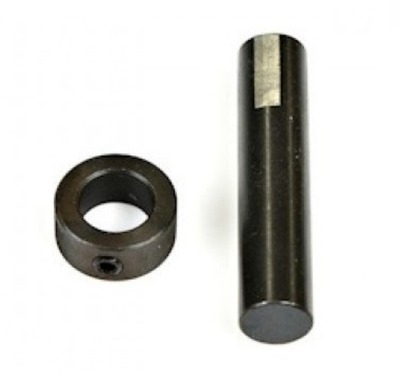

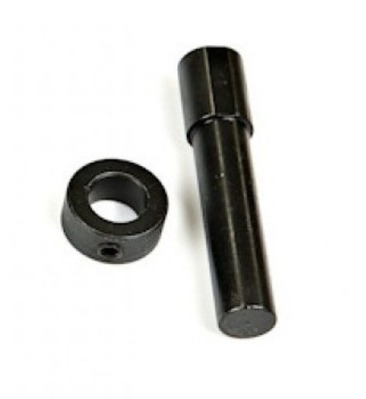

Как изготовить самодельные токарные резаки по дереву своими руками

Любой резец состоит из двух основных частей.

Металлическая часть. Условно ее можно разделить на три участка:

  1. Лезвие (режущая часть) — тот участок оснастки, который точит или обрабатывает деревянную заготовку.
  2. Тело — основой участок оснастки. Эту часть токарь прижимает к подлокотнику станка.
  3. Хвостовик — узкая часть, переходящая в тело. На хвостовик крепят ручку.

Деревянная часть или ручка. Она состоит из основы и шейки. Первая предназначена для захвата рукой мастера, вторая — фиксирует ручку на хвостовике инструмента.

Чтобы изготовить резец в домашних условиях, потребуется кусок металла и деревянная часть. В качестве металлической болванки можно использовать:

  • старые напильники или рашпили;
  • куски арматуры;
  • автомобильные рессоры.

Для изготовления деревянной ручки можно взять обычный черенок от лопаты, подрезанный под нужную вам длину. Данный вариант подходит тем, у кого еще нет резцов для токарного станка.

То есть — нет возможности выточить хорошую и удобную ручку самостоятельно. При изготовлении металлической части важно соблюдать углы заточки лезвия.

Как самостоятельно затачивать инструмент?

Для заточки резцов можно использовать ручной или электрический инструмент. Второй способ использовать предпочтительнее, так как на хорошем электроинструменте заточка происходит быстрее, а порой и качественнее.

Необходимые инструменты

Для заточки лезвия потребуются:

  • точильный брусок;
  • абразивный камень.

Первичную грубую чистку лезвия осуществляют на абразивном камне. В конце используют точильный брусок с мелкой крошкой.

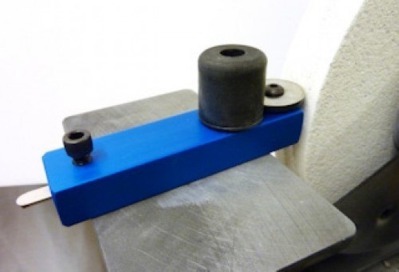

Также можно осуществлять заточку лезвия на электрическом точильном станке.

Особенности

Для правки или заточки лезвия инструмента можно воспользоваться электрическом точильным станком. Лучше выбирать модели с двумя точильными кругами.

На первом можно делать грубую чистку и обработку. На втором — чистовую заточку. Соответственно, круги должны быть с разной величиной абразивной крошки.

Во время работы необходимо остужать лезвия в машинном масле. Иначе оно может перегреться и потерять свои эксплуатационные качества. Также остывание в масле способствует закалке инструмента.

Особенности выполнения заточки

При заточке нужно учитывать:

  1. Правильные углы заточки для каждого резца.
  2. Для новичков лучше брать более развернутые, а не острые углы заточки. С ростом навыка можно уменьшать угол.
  3. Для грубой очистки и первичной обработки также используют заточку с более развернутым углом.
  4. Первичную заточку лезвия и формирование режущей кромки делают еще до работы на электрическом точильном станке.

По мере освоение инструмента мастер придет к собственным углам заточки того или иного резца, который будет удобен в работе.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
