Литейное дело в домашних условиях

Литье металлов в домашних условиях

Изготовить небольшую деталь сравнительно простой формы из легкоплавких цветных металлов и сплавов (олово, медь, алюминий, цинк, свинец, латунь) в домашних условиях под силу любому мастеру-любителю…

Рассмотрим технологию изготовления литейной формы. Литейную форму создают в формовочном ящике, изготавливаемом из неструганых досок (для лучшего контакта с формовочной землей) и называемом опокой. Размеры опоки должны быть примерно в 1,5 раза больше размеров детали. Опока (рис. 2.5.1) состоит из двух частей: нижней (ящик с дном) и верхней (рамка с двумя-тремя поперечинами в середине). Для прочного соединения обеих частей опоки на ящике устанавливают фиксаторы, а на рамке делают углубления.

Формовочная земля состоит из 75 % чистого мелкого песка, 20 % глины и 5 % каменноугольной пыли. Все компоненты должны быть тщательно перемешаны до получения однородной массы.

Моделью для изготовления формы может служить как сама деталь, так и специальная модель, выполненная из дерева или иного материала. Если моделью для формовки служит уже сработанная в отдельных местах деталь (например, защелка замка автомобильной двери), то сработанные места наращивают шпатлевкой (желательно эпоксидной) до размеров новой детали. После полного затвердевания наращенные места обрабатывают напильником и зачищают шкуркой.

При формовке в нижнюю часть опоки насыпают формовочную землю и слегка ее утрамбовывают. Модель припудривают порошкообразным графитом или тальком и вжимают ее в землю наполовину. Размещают модель таким образом, чтобы выступы и другие ее части легко вынимались из формы и не разрушали ее. Землю в ящике снова посыпают графитом или тальком, на нижнюю часть опоки устанавливают верхнюю, совмещая фиксаторы с отверстиями. В неответственной части будущей детали ставят коническую пробку широкой частью кверху для формирования литника, через который расплавленный металл будут заливать в форму (рис. 2.5.2). После этого в опоку с избытком насыпают формовочную землю и хорошо ее утрамбовывают. Затем очень аккуратно вынимают пробку под литник, острым предметом снимают верхнюю часть формы и вынимают модель из нижней. На обеих частях формы должны быть углубления, которые точно отображают форму детали. Иногда приходится подправлять модель тонким гибким ножом, удаляя излишки формовочной земли или, наоборот, добавляя ее в том месте формы, где она прилипла к модели и вынулась вместе с ней. Если деталь длинная, то в одном ее конце устраивают литник, а в другом формируют отверстие, аналогичное

Рис. 2.5.2. Формовка металла

литниковому, но служащее для удаления воздуха из формы по мере заполнения ее расплавленным металлом. После подсыхания обеих половин формы, их соединяют и хорошо сжимают, чтобы не осталось щели между верхней и нижней частями. В результате получилась форма, готовая к заливке металлом.

Плавят металл в стальной или чугунной емкости, имеющей носик, через который расплавленный металл заливают в литниковое отверстие формы. В качестве печи используют небольшой горн или муфельную печь.

При плавлении цинка в посуду поверх металла целесообразно насыпать слой древесного угля, чтобы воспрепятствовать выгоранию металла.

После расплавления металл 4—5 мин выдерживают в печи для максимального прогрева. Эта операция способствует качественному заполнению формы в тонких местах. Расплавленный металл заливать в форму необходимо непрерывной, но тонкой струёй, чтобы не происходило размывания формы.

После полного остывания металла форму разнимают и вынимают готовую деталь. Изделия, получаемые описанным методом, как правило, имеют шероховатую поверхность и нуждаются в дополнительной чистовой обработке.

Рассмотрим теперь технологию литья более сложную, чем предыдущая, но позволяющую получать изделия высокого качества и точности. Эта технология дает возможность отливать в домашних условиях технические изделия сложной формы, скульптуры, барельефы и прочее.

Модель будущего изделия изготавливают из воска, парафина или иного легкоплавкого материала, затем ее заформовывают в неразъемной жаростойкой массе. При незначительном нагревании или даже кипячении в воде восковую модель выплавляют из формы через отверстие (будущий литник), а в полученную форму заливают расплавленный металл. При тщательном формовании данный способ позволяет повторить в изделии мельчайшие элементы модели.

Материал, применяемый для создания модели, должен иметь температуру плавления в пределах 50—90 град. С и плотность, меньшую, чем плотность воды, чтобы при выплавлении модели он беспрепятственно всплывал на поверхность. Этим требованиям лучше всего соответствует воск пчелиный, сплав одинаковых частей стеарина и парафина, зубопротезные воски: “Воск для базисов”, “Воск моделировочный”, “Воск для бюгельных работ”.

Если необходимо иметь точную форму, например ключ сложной конфигурации, то сначала с помощью оригинала изготавливают гипсовую форму, а уже в ней отливают восковую модель.

Процесс создания восковой модели мало чем отличается от изготовления отливки. Разница лишь в том, что для заливки гипса не нужна опока, ее с успехом заменит картонная коробка подходящих размеров.

Последовательность изготовления небольшой восковой модели следующая. Гипс разводят до консистенции жидкой сметаны, выливают его в коробку и, пока он не схватился, в него вдавливают модель-оригинал на половину ее высоты (рис. 2.5.3). Оригинал предварительно покрывают тонким слоем вазелина. Одновременно в гипс по краям коробки вдавливают на половину длины две спички, которые будут исполнять функции фиксаторов. После затвердевания гипса его поверхность, а также выступающие части спичек-фиксаторов покрывают равномерным тонким слоем вазелина и свежим раствором гипса заливают верхнюю часть коробки. Перед заливанием верхней части модели на ее край ставят металлическую вставку из толстой проволоки или гвоздя для образования литникового отверстия. После затвердевания гипса верхнюю часть отсоединяют от нижней с помощью тонкого ножа, вынимают оригинал и литниковую вставку, придают конусность верхней части литникового отверстия (для удобства при заливке воска), соединяют обе половины формы, ориентируясь на спички-фиксаторы, плотно сжимают. В результате имеем готовую форму для получения восковой модели. Расплавленную восковую массу заливают через литниковое отверстие в форму, и после охлаждения аккуратно вынимают. Если изделие неправильной формы и имеет большое количество выступов, то наряду с литниковым отверстием формируют одно или несколько тонких отверстий для выхода воздуха, вытесняемого расплавленным воском. С готовой модели аккуратно удаляют остатки литника и воздуховыводящих каналов, а также заусенцы.

Читать еще:  Классификация литейных сплавов

Рис. 2.5.3. Последовательность изготовления восковой модели

Готовую восковую модель формуют в огнестойкую форму, однако, перед этим к модели присоединяют литник, изготовленный из воска. Формовочная масса, которой заливают восковую модель, при литье изделия из алюминия и легкоплавких бронз (температура плавления 860—880 град.С) состоит из следующих компонентов (в массовых частях):

Процесс создания шедевра в технике литья в домашних условиях.

Полное название такое: «Процесс создания серебряного кольца в технике литья в домашних условиях с минимумом оборудования, практически «на коленке»».

Итак, кому интересно, смотрим.

Будем делать кольцо с янтарным кабошоном.

Часть 1. Работа с воском.

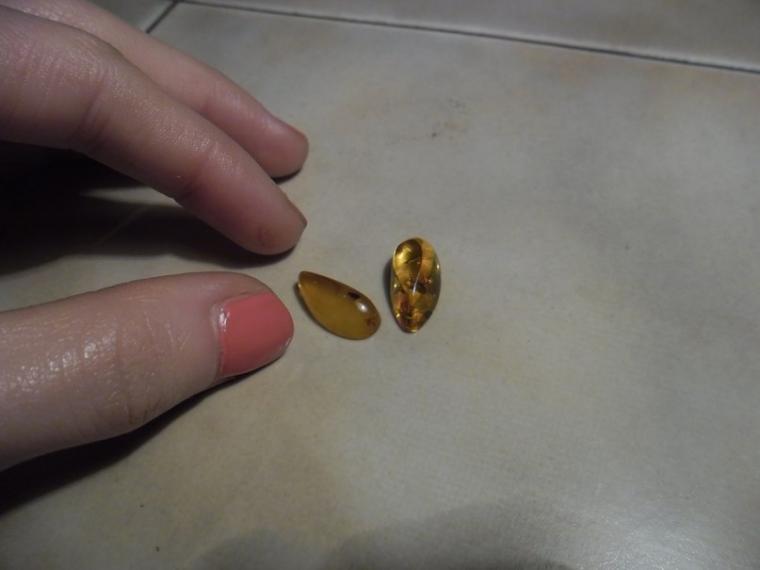

1. Любуемся двумя кабошонами и выбираем лучший.

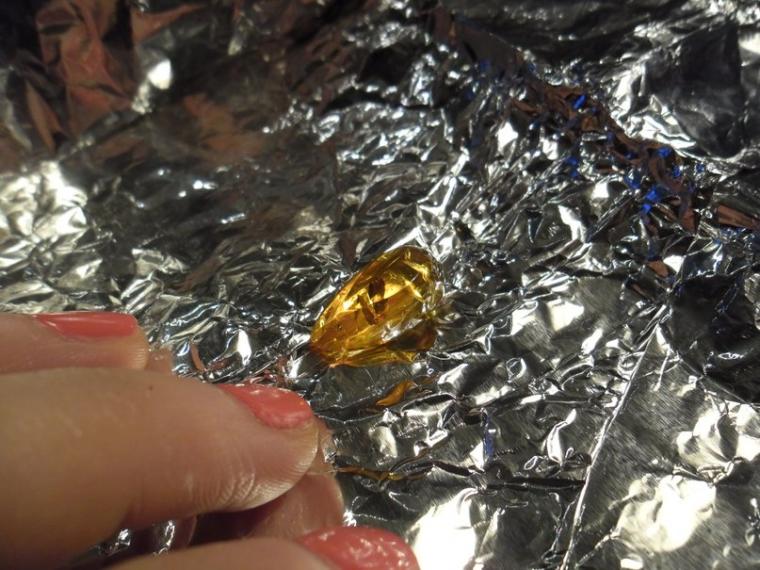

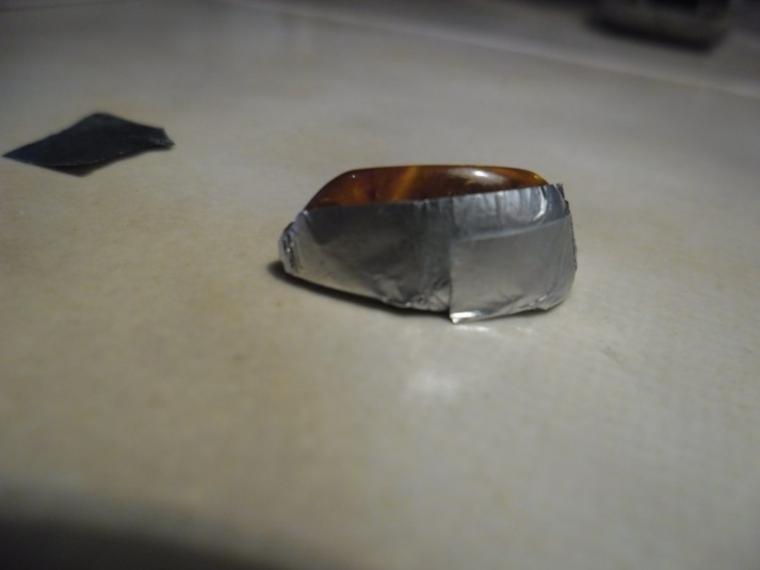

2. Берём лист фольги, отрезаем кусочек и оборачиваем фольгой нижнюю часть кабошона.

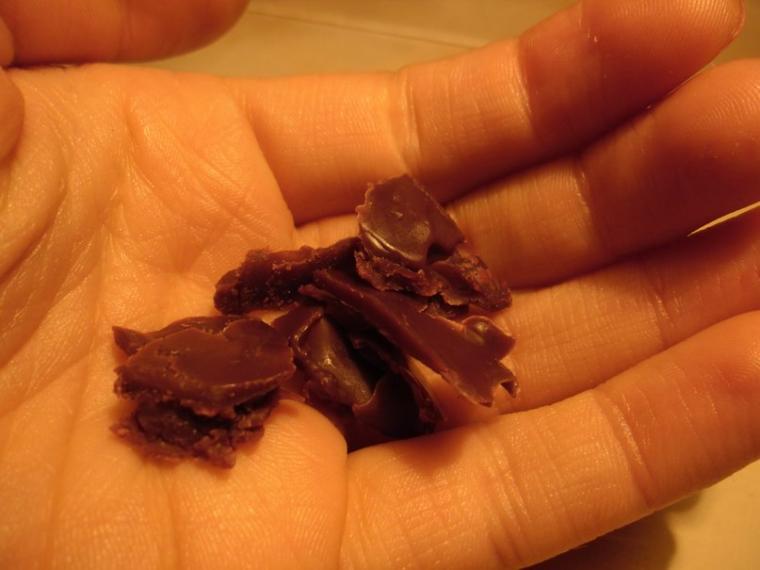

3. Берём литейный воск.

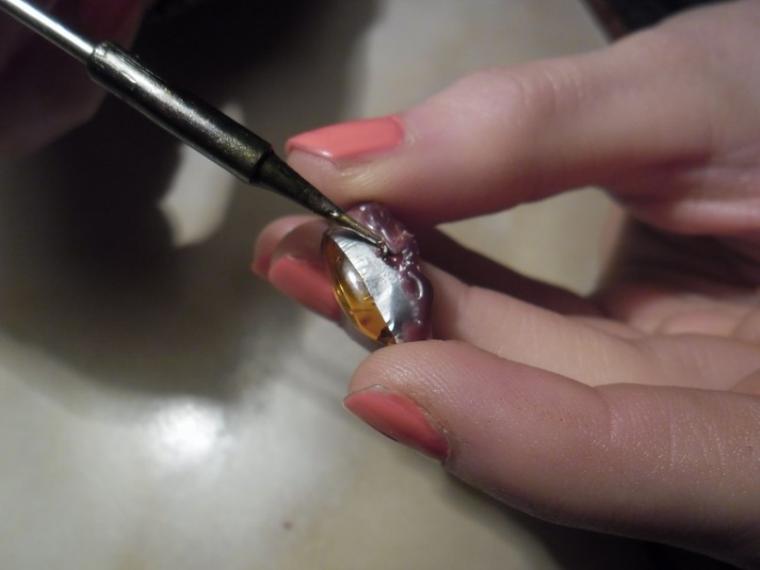

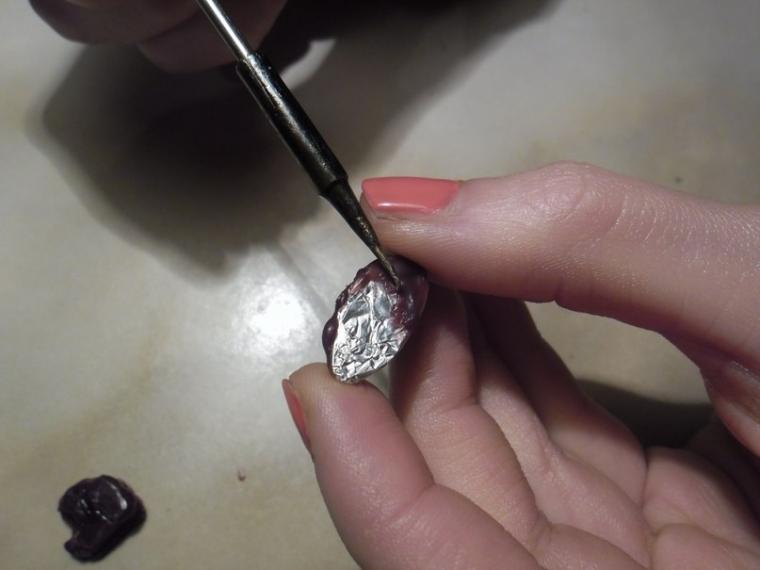

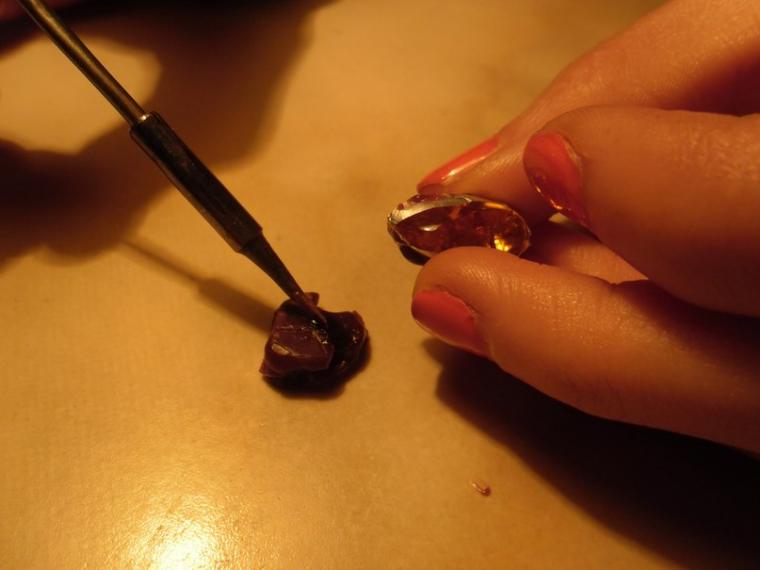

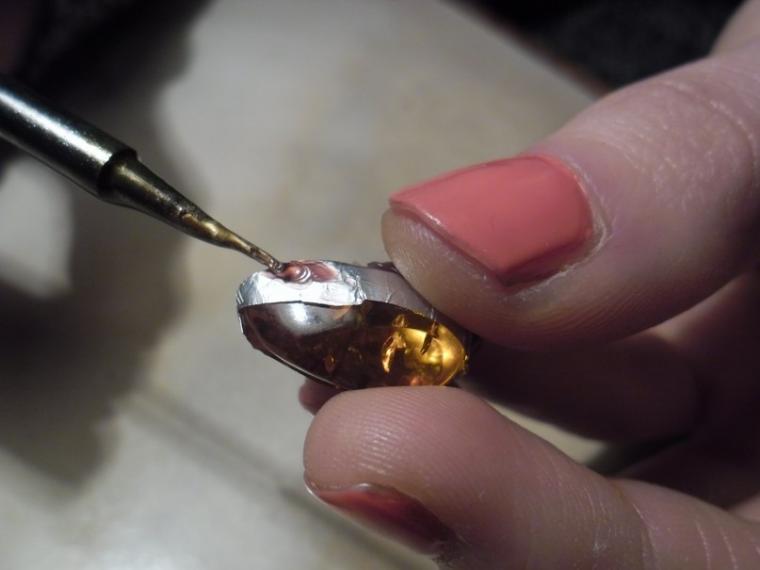

4. С помощью нагревательного прибора ( можно использовать выжигатель по дереву) наносим воск на нижнюю часть кабошона, со всех сторон, формируем каст.

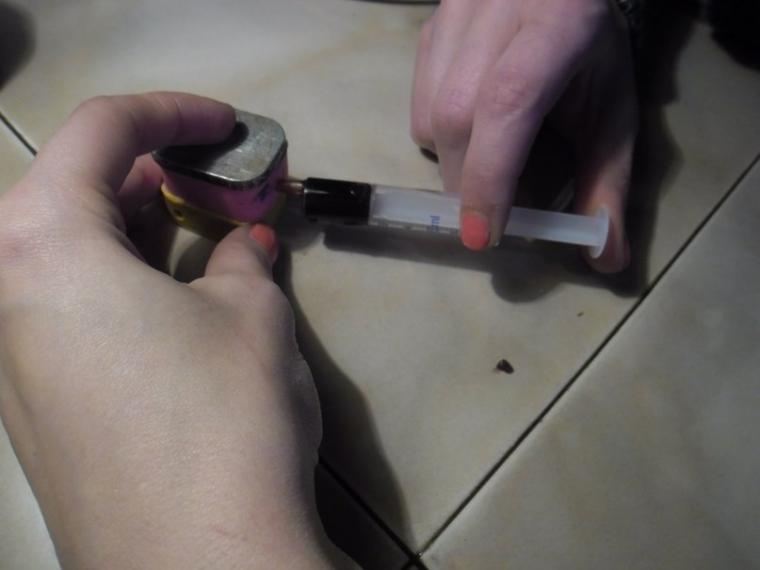

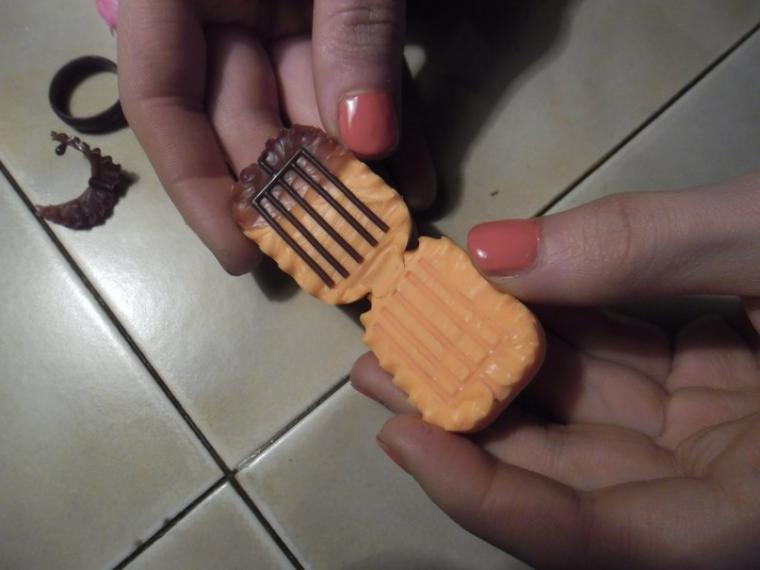

5. Отливаем с помощью шприца из расплавленного воска шинку кольца и литники.

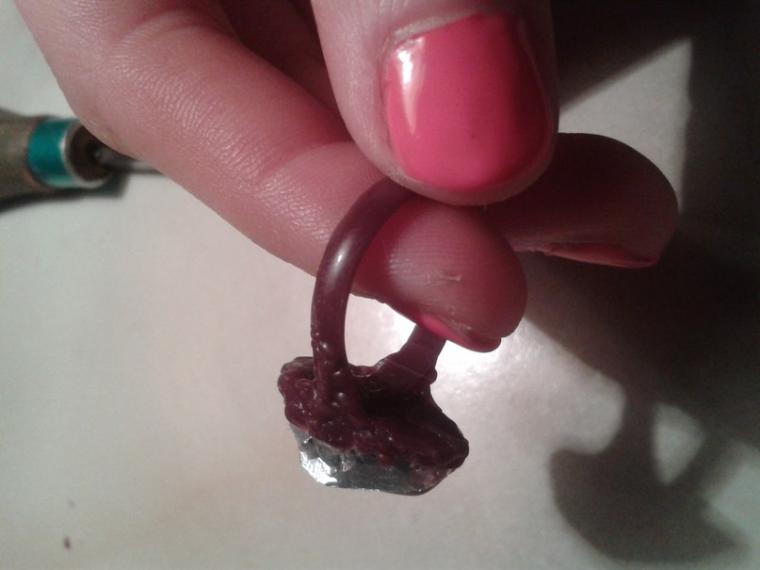

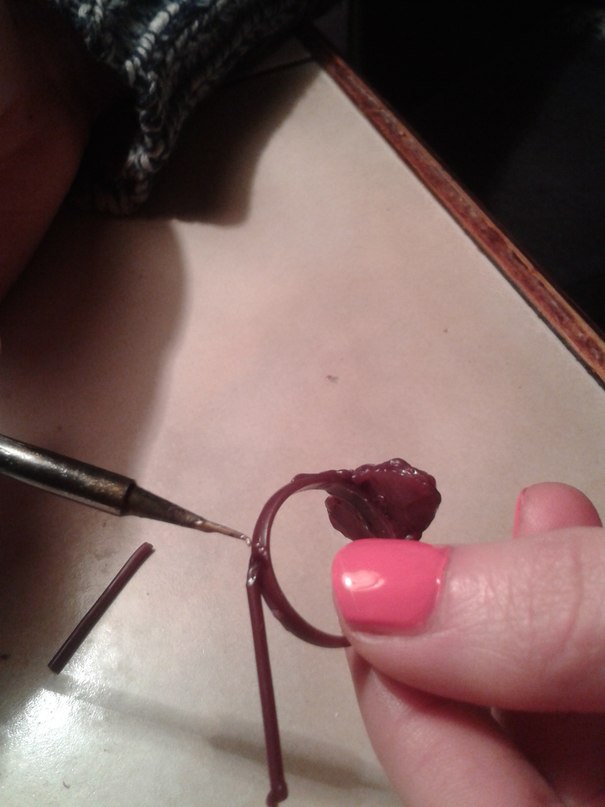

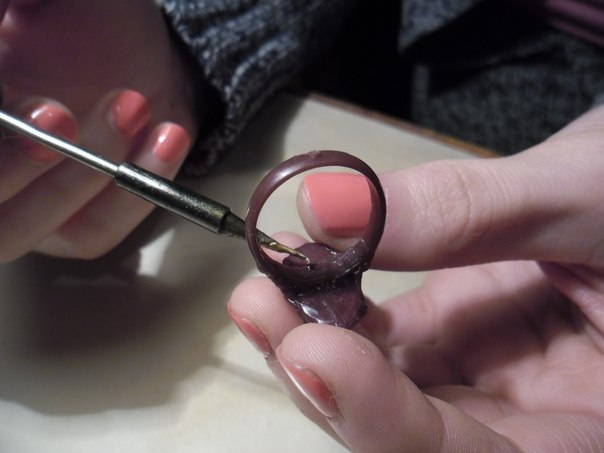

6. Прикрепляем к шинке каст, с помощью нагревательного прибора. На внешней стороне кольца делаем капельками воска бугристую поверхность.

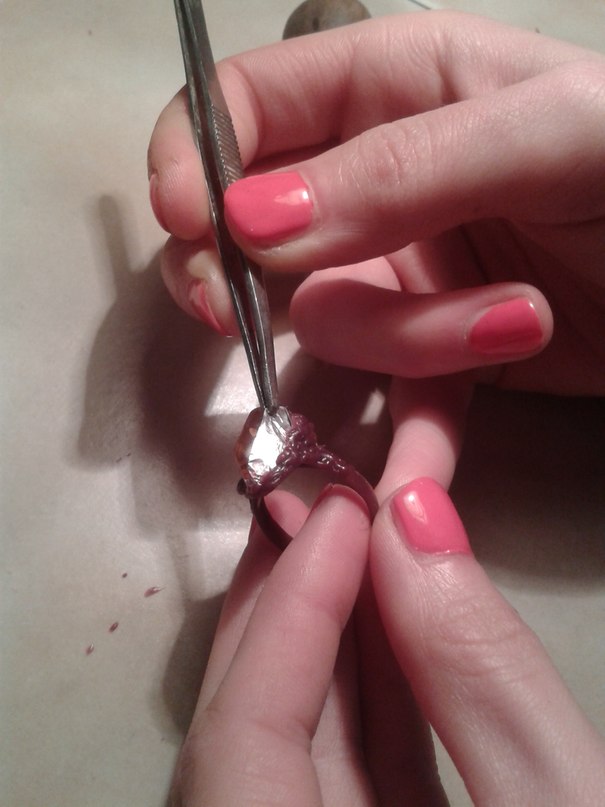

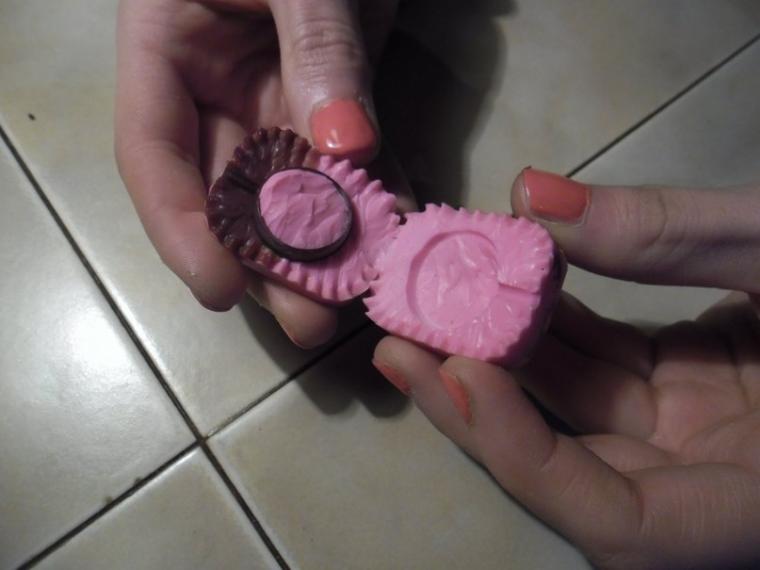

7. Пинцетом вынимаем фольгу, кабошон вынимается сам собой.

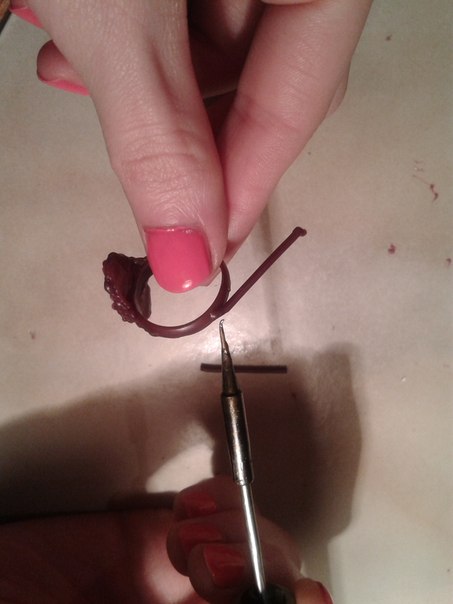

8.Прикрепляем литники к кольцу.

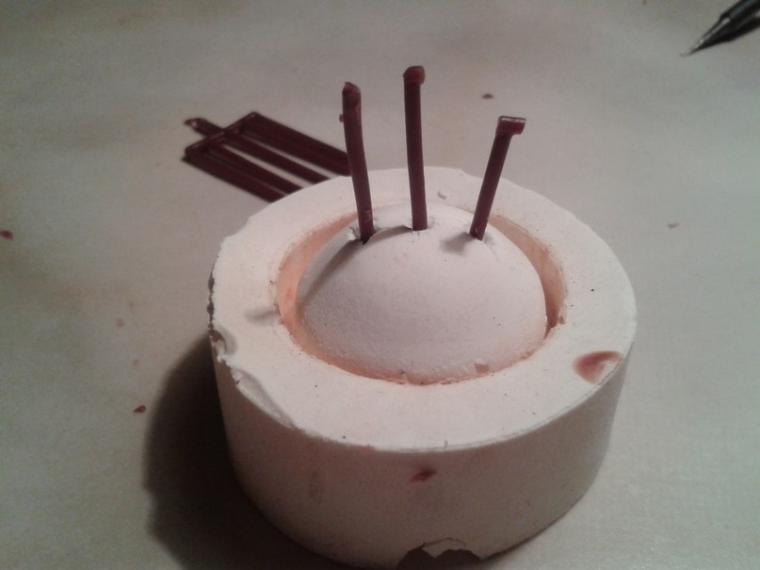

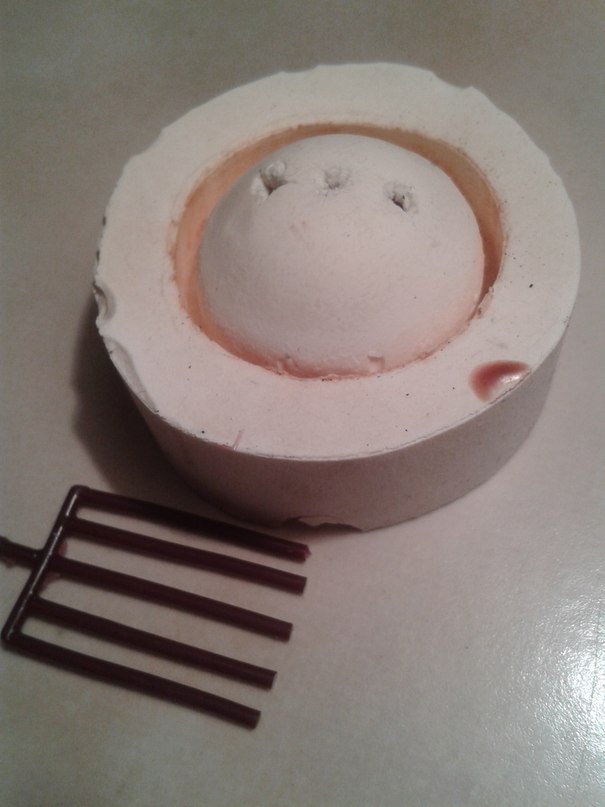

9. Вставляем литники в резиновую пятку для опоки.

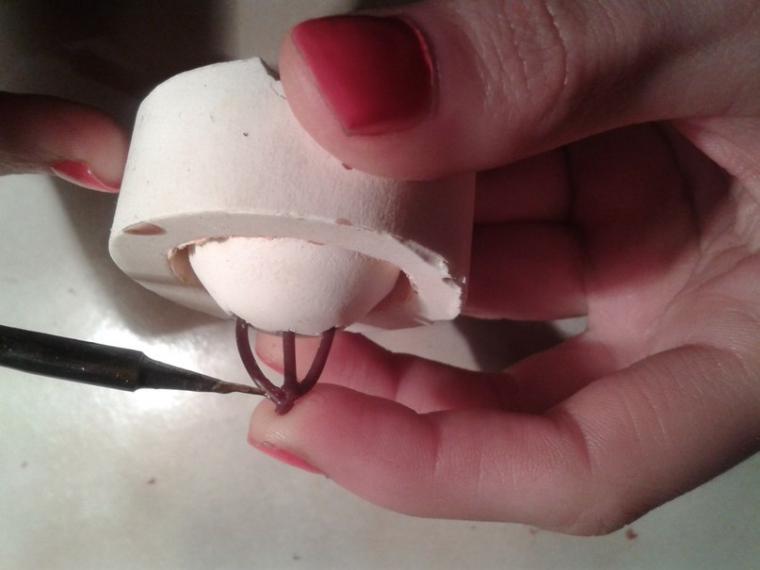

9. Соединяем три литника вместе, с помощью всё того же нагревательного прибора.

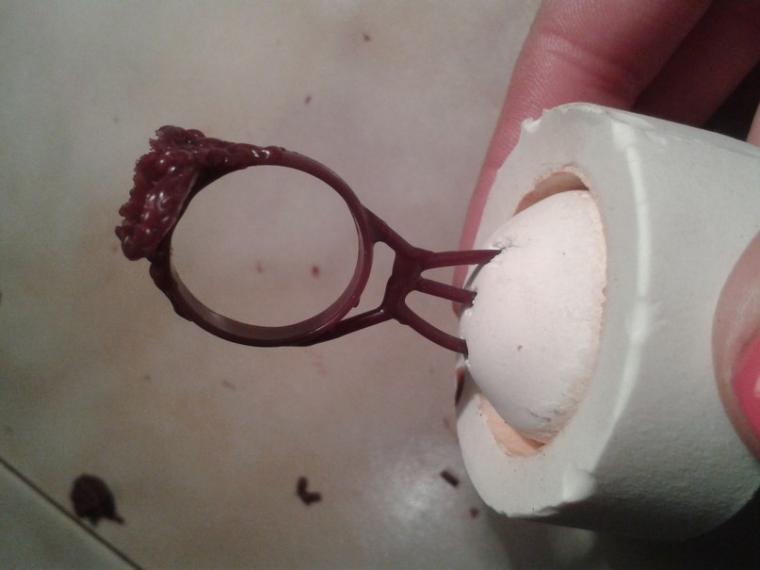

10. Прикрепляем кольцо с литниками к литникам в пятке.

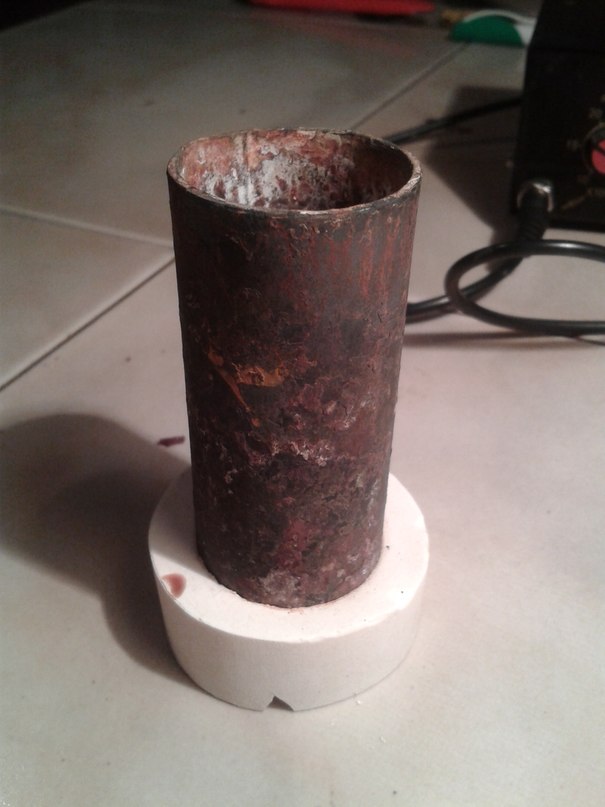

11. Накрываем пятку металлической опокой, сделанной из трубы.

Работа с воском закончена, дальше будет процесс литья. Это будет во второй части.

Литье металлов в домашних условиях — стабильный заработок!

Литье металлов в домашних условиях — стабильный заработок!

Для того чтобы начать этот бизнес нужно сначала изготовить литейную форму. Эту форму можно сделать при помощи формовочных ящиков, которые обеспечивают хороший контакт с землей и в основном их изготавливают из наструганных досок. Это сооружение называется опокой. У этой опоки должны быть размеры, которые в полтора раза превышают размеры деталей. В основном она состоит из двух частей: нижняя с ящиком и дном и верхняя состоящая из рамки.

Деталь может служить моделью для того чтобы создать форму. Эта модель может быть изготовлена из любого материала или дерева. Нижнюю часть опоки нужно будет засыпать землей (формовочной) в процессе формовки. Модель обязательно должна быть припудрена порошкообразным графитом либо тальком. После этого его нужно будет вжать в землю примерно наполовину. Модель должна быть размещена таким образом, чтобы выступы было нетрудно достать из формы. Еще при этом процессе нужно постараться не разрушить изделие. Затем землю, которая находится в ящике, нужно будет посыпать графитом или тальком и установить верхнюю часть опоки на нижнюю. При этом нужно совмещать отверстия с фиксаторами.

Для того чтобы сформировать литник в будущую деталь обязательно нужно поставить пробку (коническую). После этого в опоку нужно насыпать формовочную землю так чтобы был немного избыток и немного ее утрамбовать. Затем нужно очень аккуратно достать пробку из-под литника, а верхнюю часть формы снять и достать модель. У обеих частей формы обязательно должны быть углубления, которые отображают форму детали.

Затем обе половины этой формы должны хорошо подсохнуть, а после их нужно будет соединить и плотно сжать, чтобы между обеими частями не оставалось ни единого проема или щели. В результате этого всего должна получиться уже готовая форма к заливке металлом.

Металл нужно плавить только в чугунной или стальной емкости, у которой обязательно должен быть носик. Через этот носик расплавленный металл будет заливаться в отверстие формы (литниковое). Плавка должна осуществляться в муфельной печи или горне небольшого размера.

Для того чтобы избежать выгорания металла при плавлении цинка нужно сверху этого металла в емкость насыпать немного древесного угля а точнее один слой. Когда металл будет хорошо расплавлен его нужно будет в течение пяти минут выдержать в печи для того чтобы осуществить максимальный подогрев. Благодаря этому способу можно заполнить форму в самых тонких ее местах. Для того чтобы форма не размылась металл в расплавленном состоянии нужно заливать очень тонкой струей и струя эта должна быть непрерывной.

Когда металл полностью остынет, форму нужно будет разнять, а затем достать уже готовую деталь. Детали, которые получаются таким способом, могут обладать слегка шероховатой поверхностью. Именно поэтому очень важна дополнительная обработка (чистовая).

Есть еще одна технология литья, которая является более сложной. Эта технология позволяет получить изделия поточнее и высококачественнее. В этом случае технология должна быть доступной для того чтобы использовать ее дома.

Технология заключается в том, чтобы будущая модель изготавливалась из парафина, а также воска либо другого материала, который является легкоплавким. Затем ее нужно заформовывать в жаростойкой массе. Во время нагревания восковая модель начинает выдавливаться из формы через отверстие. Уже в полученную форму нужно будет залить расплавленный металл. Благодаря этому методу можно повторять самые мелкие элементы в изделиях.

Читать еще:  Технология производства клинкерной плитки

Если кто в теме — давайте обсудим, успехов всем и процветания!

Описание основных этапов бронзового литья

Данные археологических раскопок, а также исторических хроник подтверждают, что бронзовое литье можно отнести к старинным способам обработки металла. Технологию, требующую виртуозного мастерства при точном соблюдении правил, ремесленники прошлого держали в секрете. Современное литье бронзы представляет собой прочный сплав древних литейных секретов с прогрессивными технологиями, что позволяет любоваться красотой авторских изделий.

Бронза в литейном деле

О технологии бронзового литья было известно не менее 12 тысячелетий тому назад, тогда из бронзы отливали не только простые орудия труда и предметы домашнего обихода, но и разнообразные украшения. На протяжении веков мастера литейного дела совершенствовали технологию, которая сегодня стала отработанным способом создания уникальных предметов различной направленности.

Произведения мастеров средних веков и античных времен, сохранившиеся до наших дней, удивляют совершенством бронзового литья. Современная изысканность бронзовых изделий ассоциируется с аристократизмом средневековья, украшая современный быт.

Совершенствование этапов работы с металлом позволяет использовать бронзу не только для изготовления скульптурных композиций и сувенирных наборов. Из металла отливают ограждения (ворота, заборы) и лестничные конструкции, предметы оформления интерьеров, барельефы и осветительные приборы.

Общие характеристики металла

Бронза не относится к однородным металлам, а представляет собой сплав на основе меди, усиленный легирующими добавками алюминия, бериллия, свинца, кремния, олова. На основе количества и типа дополнительных компонентов, кроме латуни, бронзовый сплав приобретает определенную расцветку, ряд химических и физических характеристик.

Бронзу относят к особо прочным и стойким сплавам, температура ее плавления составляет 900–1100 градусов. С учетом базовых показателей материала, его применяют на производстве, а также для получения художественного литья благодаря обилию полезных свойств:

  • высокой прочности, износостойкости;
  • исключительно низкому уровню коррозии;
  • простоте обработки, паростойкости;
  • способности проводить ток и тепло;
  • устойчивости к внешним повреждениям.

С точки зрения химического состава, бронза может быть двух вариантов – безоловянные и оловянные сплавы. Сочетание олова с медью наделяет конечный материал крепостью, но понижает температуру плавления и теплопроводность. В качестве примера бронзово-оловянного сплава можно назвать колокольную бронзу, но изделия из нее приобретают повышенную хрупкость.

Бронзы без олова

К материалам без содержания олова относят следующие виды:

  • особо стойкая свинцовая с широким спектром антифрикционных свойств, тугоплавкая;
  • бериллиевая – самая прочная и пластичная после закаливания;
  • кремниецинковая с высоким показателем текучести при расплавлении;
  • алюминиевая – стойкая к агрессии химических элементов, окружающей среды.

В составе многокомпонентного сплава без присутствия олова содержится 2,5 % легирующих элементов, значительно улучшающих набор полезных качеств бронзового металла. Наличие железных примесей способствует улучшению структуры и прочностных характеристик сплава. Для маркирования бронзы применяют сочетание букв «Бр», после которых следует первые буквы названия добавки (алюминий, бериллий, свинец и т.д.) и процент ее содержания в сплаве.

Температура плавления

Сведения о температурах плавления и литья отдельных видов бронзы приведены в таблице ниже:

По технологическим характеристикам бронзы бывают двух типов:

  • деформируемый вид, отлично выдерживающий механическую обработку, используют для штамповки, изготовления проволоки, производства листов;
  • литейную разновидность стойкую к высоким температурам, используют для отливки изделий больших габаритов с особо сложной конфигурацией.

Название «бронза» металл получил по аналогии с древнейшим морским портом Италии – Бриндизи. В четвертом тысячелетии до н. э. местные металлурги достигли совершенства в массовом производстве сплава меди и олова, а эпоху стали называть бронзовым веком.

Подготовка к работе

Металл популярен не только в различных отраслях современной промышленности (судостроение, авиация, ракетная техника и др.), но также для литья скульптурных композиций по причине долговечности и стойкости к механическим повреждениям. Высокохудожественные формы бронзовых изделий украшают театры и дворцы, залы торжественных мероприятий.

Несмотря на сложность технологии, художественное литье бронзы остается востребованной процедурой, которая реально станет прибыльным бизнесом по причине низкой насыщенности рынка. Сначала будущему мастеру понадобится стартовый капитал не менее 200 тысяч рублей, чтобы заняться приобретением оборудования, постижения секретов работы с материалом.

Необходимое оборудование

Для обустройства небольшой плавильной мастерской нужно приобрести:

  • простую плавильную печь;
  • чугунный либо стальной тигель;
  • специальный вид щипцов для извлечения тигля;
  • формы для отливки, вспомогательный крючок;
  • горн потребуется, если печь не муфельная;
  • запас древесного угля, если использовать горн для плавления.

Подбирая помещение для литейных работ, важно снабдить его эффективной вентиляцией, подготовить набор надежных средств, обеспечивающих противопожарную защиту. Для отлива мелких изделий можно воспользоваться небольшим помещением. Литье крупногабаритных конструкций лучше выполнять в цеху или гараже.

Общий план процесса выглядит следующим образом:

  • создание эскиза, а затем модели для отлива;
  • загрузка металлолома в тигель, плавление внутри печи;
  • заполнение отливочной формы жидким сплавом;
  • извлечение готового изделия, устранение дефектов.

Перед процессом самостоятельного литья бронзы необходимо запастись сырьем. Для этого подойдет небольшой запас бронзового лома – выпускаемые промышленностью слитки металла либо детали сантехнических приборов.

Этапы бронзового литья

Художественные изделия, отлитые из бронзы, удивляют изысканностью внешних очертаний, а время не вредит их поверхности. Благодаря формированию оксидной пленки, обволакивающей поверхность поделки, она превращается в антиквариат, что повышает цену бронзовых моделей. Теперь рассмотрим подробнее каждый этап домашнего литья с учетом важных нюансов производственного процесса.

С чего начинать

На подготовительной стадии идею для собственноручного творчества следует отобразить на бумаге – подготовить эскиз будущего шедевра. По чертежу будет создана модель изделия из выбранного материала – гипса, дерева, пластилина, воска или других пластичных материалов, для плавления которых достаточно невысоких температур. Заготовка создает отпечаток внутри литейной формы, обозначая контуры бронзовой статуэтки.

Читать еще:  Опока что это такое в литейном

Занимаясь литьем, мастера выбирают определенный вид модели в зависимости от характеристик будущего изделия.

  1. Неразъемной конструкцией пользуются во время ручного литья. Модель такого вида, сохраняющую четкие очертания контура, удается извлекать из формы без разделения ее на части.
  2. Конструкция разъемной заготовки состоит из отдельных частей. Элементы каркаса, применяемого для создания сложных поверхностей, легко отделить друг от друга, чтобы изъять заготовку.
  3. Специальный тип модели, представляющий собой шаблон для формовки, выбирают для отлива конструкций со сложным рельефом. Такие формовочные модели чаще называют скелетными.

Чтобы получить максимально гладкую поверхность моделей, сконструированных из древесины, гипса или слоновой кости, их подвергают шпаклевке, грунтовке. На финишном этапе поверхность вскрывают модельным лаком (2 слоя). Когда работы над моделью полностью закончены, приступают к изготовлению формы для бронзового литья.

Скульпторы-миниатюристы советуют создавать мастер-модель из полимерного пластика вручную. Изготовление сложных моделей – более трудоемкий процесс с использованием литниковой системы, визуализирующей путь течения металла.

Конструирование литейной формы

Литье бронзы в домашних условиях начинают с изготовления формы. На этапе формовки выбирают один из видов форм – одноразовый или многоразовый. Затем емкости наполняют жидким металлом. Когда бронза остывает, она обретает контуры будущего домашнего шедевра. Форму можно изготовить из готовой формовочной смеси, имеющейся в продаже, пользуясь набором специальных приспособлений. Чаще основным материалом для формовки мастера выбирают глинисто-песчаную смесь. Глину соединяют с тщательно очищенным песком кварцевой разновидности.

С учетом литейной технологии, форме для литья отводится решающая роль, что требует строгого соблюдения правил формовки. Литейная конструкция, которая будет заполнена расплавленным металлом, должна быть прочной и сохранять свои пропорции. Задача реализуется при помощи опок, представляющих собой две металлические полуформы, удерживающие объем формовочной смеси во время ее уплотнения. После завершения формовочного процесса приступают к работе с металлом.

Этап формования

Когда отливочная форма правильно подготовлена (прокалена внутри печи), предстоит заняться подготовкой расплавляемой массы. Для этого нужно измельчить подготовленный бронзовый лом и загрузить его в предварительно вычищенный тигель.

Что делать дальше:

  • тигель с металлоломом поместить в печь и нагревать до требуемой температуры;
  • когда бронза расплавится, тигель нужно еще несколько минут прогреть в печи для достижения максимальной текучести металла;
  • пользуясь щипцами и крючком, емкость с расплавленным металлом извлечь из печи;
  • заполнить расплавленным составом подготовленную форму, контролируя толщину струи расплава.

Занимаясь плавкой бронзы, в домашних условиях нужно самостоятельно поддерживать определенный температурный режим, учитывая параметры качества сплава. Если плавить бронзы оловянистого состава, требуется температура не выше 950 °С. Для безоловянистых сплавов максимальная температура составляет 1100 °С.

Заливка

Процесс заливки расплавленного состава во время литья имеет свои технологические особенности:

  • при использовании крупной формы жидкая масса бронзы полностью вытесняет воздух из емкости;
  • применение маленьких формочек требует наличия центрифуги для равномерного распределения массы внутри формы.

Заливка по формам продолжается не более 2 минут. Но ее правильное выполнение обеспечивает качество поверхности готового изделия. Результатом несоблюдения правил станет появление дефектов – пригаров, недоливов, шлаковых раковин, спаев.

Извлечение

Завершив отливку, дожидаются остывания металлической массы. Затем бронзовое изделие можно извлекать из многоразовой формы, пользуясь щипцами и крюком. Одноразовую заготовку для отливки просто разрушают. Необходимо учесть, что после завершения литья поверхность собственноручно отлитой статуэтки не порадует отличным качеством. Художественное изделие требует специальной обработки.

Обрубка и сборка

Даже при соблюдении всех правил технологии литья бронзы не удастся избежать появления изъянов на поверхности отлитой статуэтки. После печки она выглядит оплавленным куском металла. Чтобы придать бронзовой поделке товарный вид, ее нужно для начала обработать при помощи металлической щетки либо абразивного материала, позволяющих сгладить следы прибылей заливов, выпоров. Операция очистки, выполняемая механическими инструментами, получила название обрубки.

Если в составе бронзовой конструкции несколько элементов, на завершающем этапе литья их соединяют в единое изделие. По ходу монтажа отливки гнезда соединения должны совпадать полностью.

Основной недостаток ручного разлива металла – неполное заполнение формы из-за высокой текучести бронзы. Это вредит четкости поверхностного рисунка. Чтобы устранить неприятный дефект, мастера рекомендуют заняться творчеством чеканки.

Центробежное литье бронзы

Минимизировать затраты на выполнение механической обработки поможет центробежное литье бронзы, выполняемое на недешевом оборудовании. Технологию применяют на производстве для изготовления деталей (шестеренки, втулки, вкладыши, кольца и др.) с повышенным требованием к износостойкости.

Главное отличие этого вида литья связано со способом заполнения расплавленной бронзой отливочных форм, подвергаемых действию центробежной силы. Под ее влиянием происходит разбрасывание заливаемого бронзового расплава по поверхности стенок формы, равномерно покрываемых горячей композицией.

Технологию центробежного литья реализуют на специально разработанном оборудовании с вертикальным либо горизонтальным расположением оси вращения литейной емкости. Производственный комплекс состоит из следующих элементов:

  • тигля для расплавления металлического лома;
  • желоба для подачи расплавленной массы внутрь литейных форм;
  • изложницы (прямоугольная форма из прочного материала).

Для обеспечения вращения устройство оснащено электродвигателем, привод которого работает на клиноременной передаче. Центробежная технология плавления бронзы позволяет добиться высокого качества литья при изготовлении бронзовых конструкций, имеющих чрезвычайно сложный рельеф. Благодаря центробежному распределению расплавленного металла внутри литейной емкости повышается плотность поверхности отливки, стремительно возрастает износостойкость изделия.

Используемая литература и источники:

  • Hedden, Thomas Dexter. The Names of the Metals in Slavic and Baltic and Their Significance for the Ethnogenesis of the Slavs, University of California in Berkeley, 1988
  • Ковшов А. Н. Технология машиностроения. — М.: Машиностроение, 1987.
  • Hart, G. H. & G. Keeley, 1945. Metal Work For Craftsmen, London: Sir Isaac Pitman & Sons.
