Мини станок с чпу по металлу

Станки с ЧПУ сегодня являются весьма распространенным оборудованием. Их можно встретить на крупных производствах, в исследовательских центрах и лабораториях, в малом бизнесе и домашних мастерских, для хобби. Настольные фрезерно — гравировальные станки находят свое применение при изготовлении мелких и высокоточных деталей сложной формы.

Благодаря малым размерам для таких станков достаточно просто организовать рабочее место. Компактный станок всегда сможет найти себе место в маленькой мастерской, гараже или даже специально оборудованном для этого балконе! Для него не потребуется специального рабочего стола или залитого бетонного основания. Еще одним преимуществом настольных станков является их относительно невысокая стоимость – большинство этих станков доступно для покупки обычному пользователю.

Настольным ЧПУ по плечу обработка практически любых популярных материалов: древесины, пластика, гипса, воска, цветных металлов. При установке дополнительно поворотной оси, на ЧПУ станке можно производить токарную обработку и обработку сложных деталей, которые классические токарные и фрезерные станки обработать не в состоянии!

В нашем каталоге представлены две группы настольных мини чпу станков

Настольные станки по дереву, пластикам и цветным металлам из металла

Настольные станки по дереву и пластикам бюджетной серии из ламинированной фанеры для малого бизнеса и хобби

Фрезеровка на настольных чпу по дереву, фанере, воску, камню, стеклу и др. материалам в нашей Коллекции работ

Фрезеровка дюрали толщиной 40 мм на настольном станке с чпу cnc3040al2

Видео предоставлено покупателями нашего станка лабораторией робототехники и механотроники КубГУ, вырезаются ноги для робота.

Гравировка по стеклу на чпу бюджетной серии Моделист3040

Фрезеровка модельного воска на настольном гравировально-фрезерном станке с ЧПУ. Размер модели 35х35мм, фреза R0,25мм, шаг обработки 0,1мм, время обработки 23мин.

Больше работ по восковке на настольных мини чпу станках в Коллекции работ от покупателей наших станков.

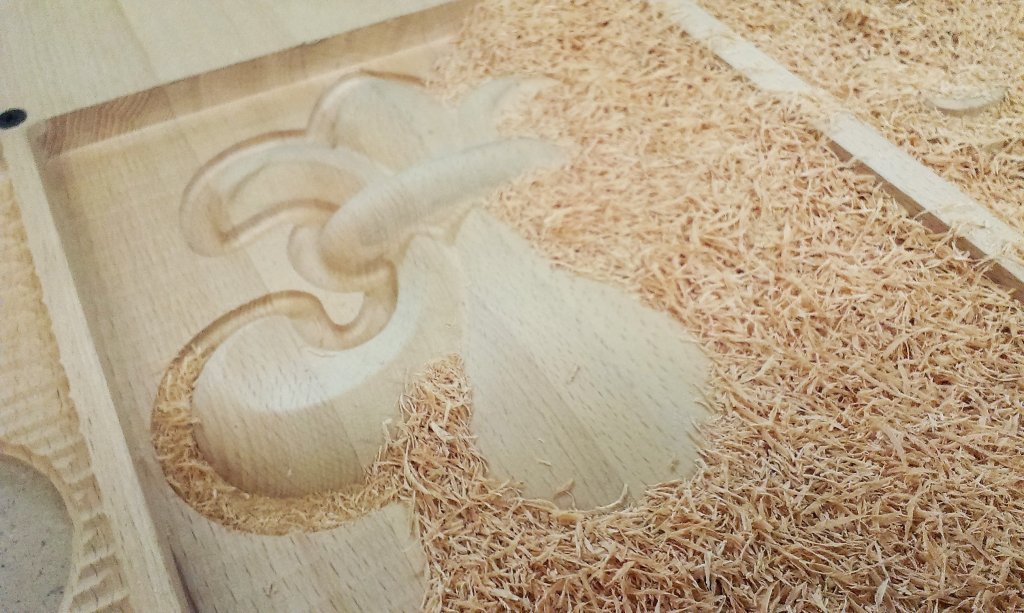

3D Фрезеровка по дереву на чпу станке CNC-3040AL2. Скорость 3Д фрезерования до 3м/мин

3D Фрезеровка по дереву на чпу станке из ламинированной фанеры. Скорость 3Д фрезерования до 5м/мин

Больше о 3Д резьбе по дереву в Коллекции работ от пользователей наших станков

Больше о производстве мебели на станках нашей компании в Коллекции работ

Изготовление литформы из акрилового камня для отливки силиконовых приманок на станке с ЧПУ CNC-3658AL-S

Изготовление прессформ, клише и пломбираторов

4х осевая обработка дерева на настольном фрезерном станке с чпу

Применение чпу станка cnc3040al2 в производстве аксессуаров для фото и видео камер. Видео предоставлено Андреем К. (г. Приморско — Ахтарск)

С возможностями станков компании ЧПУ-Моделист можно ознакомиться, посмотрев видео работ на нашем Youtube канале . А также на страничках в соц. сетях В Контакте и Инстаграм

Обзор мини фрезерных станков для дома с ЧПУ

Настольный фрезерный станок с ЧПУ – универсальное оборудование, более компактного размера, чем крупные промышленные агрегаты.

При этом мини-станок не уступает своим крупногабаритным аналогам по точности и функциональности. Числовое управление упрощает и автоматизирует обработку.

Принцип работы и конструкция

Это оборудование состоит из механической части и электронной подсистемы. Обработку заготовки осуществляет вращающаяся фреза. Она закреплена в патроне на валу шпинделя. В зависимости от задачи выбирают форму и размер фрезы. Электродвигатель шпинделя создает вращательное движение.

Собственно контроллер ЧПУ осуществляет команды для перемещения заготовки в трех координатных осях, а также для фиксации фрезы в необходимой точке для обработки детали.

Электронная система состоит из следующих компонентов:

контроллер;
устройство памяти;
панель оператора;
дисплей.

Контроллер, считывая описание с компьютера, дает команды оборудованию. Управлять настольным фрезерным станком с ЧПУ можно с персонального компьютера или ноутбука.

Назначение фрезеровочных малогабаритных (маленьких) станков

Оборудование отличается широкими функциональными возможностями и выполняет следующие виды работ: расточка, сверление, гравировка, фрезерование. Станки возможно применять практически на любом производственном предприятии. Компактный размер и небольшой вес позволяют использовать малогабаритные станки и в домашних условиях, а также для небольших мастерских.

В продаже имеются модели для обработки металла, дерева. Также на мини-станках можно работать с пластиком, пластмассой. При наличии гравировальной головки на заготовки из дерева и металла можно наносить любые узоры и украшения, что позволяет создавать декоративные изделия.

Разновидности мини-фрезеров с ЧПУ

В зависимости от конструктивных решений все мини-фрезеры делятся на 2 типа:

Консольные. В данном решении деталь крепится к консоли – подвижному элементу. Консоль перемещается по направляющим станины. Все операции совершает неподвижный шпиндель, на котором закреплена фреза.
Бесконсольные. Стол совершает продольно-поперечные перемещения и на нем закреплена деталь. Шпиндель в данном решении подвижный, он обрабатывает заготовку в разных направлениях, в том числе и в вертикальном.

В зависимости от модели шпиндель может быть расположен вертикально или горизонтально.

Что нужно учитывать при выборе?

При выборе необходимо обратить внимание на основные технические характеристики оборудования. Не стоит брать мощный станок, если предполагаемый рабочий процесс этого не требует. Так можно сэкономить не только деньги при покупке, но и уменьшить энергозатраты.

Все характеристики должны отвечать требованиям, которые предъявляются к конкретному рабочему процессу. При некоторых вариантах обработки достаточно шпинделя с небольшой мощностью, а при работе с тяжелым металлом и крупными заготовками, требуемая мощность увеличивается.

Мини-фрезерный станок с ЧПУ – высокотехнологичное оборудование, которое подходит для небольших серийных производств и использования в домашних условиях. При этом точность обработки и надежность агрегатов держится на высоком уровне. Основное преимущество – компактность и экономия в энергозатратах.

Мини-станки с ЧПУ для дома

Многие современные предприятия со станочными парками развились из обычных домашних мастерских. Человек приобретает настольный фрезерный станок с ЧПУ для дома, делает мелкие изделия из дерева, а уже через несколько лет открывает собственное мебельное предприятие или компанию по производству рекламной продукции.

Работа на оборудовании с программным управлением — выгодный и перспективный бизнес. Именно этот вид оборудования позволяет наладить серийное производство при низких капитальных затратах. Ниже мы расскажем о том, с чего обычно начинается освоение станка, о его возможностях и сферах применения.

Главное — желание

Разработчики первого в мире станка с ЧПУ вряд ли подозревали, что уже через 50-60 лет оборудование, предназначенное для оборонных предприятий, будет работать в частных мастерских и даже в обычных городских квартирах. Благодаря революции в IT сфере технологии числового программного управления стали доступны большинству людей, мало-мальски знакомых с техникой.

В те годы, когда все фрезерные станки работали исключительно на ручном управлении, для освоения простейших операций нужно было получить профильное образование, а для выхода на профессиональный уровень требовались годы практики на производстве. Сейчас от знакомства с небольшим фрезерным станком для дома до получения первой детали проходит всего несколько часов. Главное — желание.

Чаще всего это выглядит следующим образом. Человек знакомится с возможностями домашнего оборудования с ЧПУ и решает, что ему это нужно. Он может ставить перед собой совершенно разные задачи: заработать денег на производстве сувениров, заняться резьбой по дереву или выжиганием. Мини-станки с ЧПУ для дома могут и это, и многое другое. Кстати, знакомство с «бытовыми» технологиями ЧПУ можно начать заочно. Многое становится понятно уже после изучения рекламных материалов производителей оборудования.

Дальше — изучение тематических форумов. В разделах типа «Выбираем первый станок» можно найти всю необходимую информацию о самых распространенных моделях, их производственных возможностях, особенностях эксплуатации, доступности апгрейда. Здесь же более опытные пользователи поделятся ссылками на софт. Существует масса условно бесплатных программ с дизайнерским уклоном, профессиональных пакетов с пробным периодом, с которых можно начинать освоение «проектной части». Позже, вместе со станком, пользователь получит программную среду для создания моделей будущих изделий и их перевода в G-коды — команды, которые понимает станок, и из которых состоит управляющая программа (УП).

Здесь мы говорим об одном из главных преимуществ современных технологий ЧПУ: для составления управляющей программы необязательно прописывать каждый «шаг» вручную. Пользователю придется работать с изображениями, понятным интерфейсом, а цифры и индексы можно доверить компьютеру. Еще одно важное достоинство сред для создания УП — возможность посмотреть полный цикл обработки в реальном времени. Зная геометрические параметры станка, заготовки и готовой детали, программа вычислит траектории перемещения режущего инструмента, последовательное снятие материала и нарисует полноценное 3D видео.

Еще несколько лет назад это было невозможно из-за недостатка вычислительных ресурсов домашних компьютеров. Многие параметры станка и режущего инструмента нужно было задавать вручную, и начинающие программисты ЧПУ часто допускали ошибки. Проверить работу программы можно было только на станке. Результат — поломка режущего инструмента и бракованное изделие.

Программирование в современной среде и моделирование обработки позволяет исключить такие серьезные ошибки как столкновение режущего инструмента с рабочим столом и поверхностями детали на рабочем и холостом ходу.

Обучающие видео, снятые производителями станков и разработчиками ПО, хорошо помогают в освоении технологий. Есть материалы для начинающих пользователей, где весь процесс разбирается пошагово, и «продвинутые» ролики с примерами решения нестандартных задач при помощи станка ЧПУ для дома. Иногда в целях экономии времени оператору все же приходится прописывать команды вручную со стойки. Но после разбора «уроков для чайников» это уже не будет доставлять особых трудностей.

Оборудование бытового класса можно заказать в интернет-магазине или на сайте производителя. Пока пользователь ожидает доставки, он успевает освоить азы программирования, а после получения и установки станка может сразу же загрузить готовую УП и изготовить первую деталь.

Возможности и преимущества домашних станков с программным управлением

Основное преимущество домашнего станка перед мощной производственной моделью — простота запуска в эксплуатацию. Большинство бытовых ЧПУ подключаются к однофазной сети.

Промышленный обрабатывающий центр требует участия специалистов производителя в монтаже и пусконаладке, а сборка бытового мини-станка выполняется самим пользователем.

Читать еще: Купить станок для гибки листового металла цена

Многие бытовые модели представляют собой модульные конструкции. Пользователь может выбрать комплектацию самостоятельно и заказать только те рабочие модули, которые нужны для его задач.

Лазерная резка

Мощность луча можно настроить на несквозную резку, то есть на лазерную гравировку. Пользователь получает выжигатель, который способен проводить тончайшие линии. На некоторых материалах изменение продолжительности термического воздействия позволяет получать полутона и оттенки. Лазерная гравировка позволяет получать 2D изображения с высокой детализацией, работать с векторными и растровыми исходниками.

Лазерный резак-выжигатель «работает» не только в качестве инструмента для хобби. Его можно использовать для изготовления широкого спектра рекламной продукции, сувениров, делать портреты на заказ.

Деревообработка

Станок с ЧПУ по дереву для дома — вполне обычное явление. Проблема борьбы с пылью решена, если вы приобретаете установку в исполнении «box». Обратите внимание на стоматологические фрезеры: весь станок помещен в герметичный ящик с прозрачными стенками. Существуют такие же по конструкции бытовые станки для деревообработки, которые можно поставить хоть на кухне.

Фрезерная обработка металла

Фрезерный станок по металлу для дома конечно же не справится с изготовлением стальной шестерни для редуктора, но вполне подойдет для обработки мягких сплавов на основе меди или алюминия.

Небольшие детали, сувениры, наградные знаки, гравировка надписей — посильная задача для маломощных шпинделей.

ЧПУ для рисования

Модульные станки могут быть использованы для рисования. Некоторые приборы совместимы с дозаторами для пастообразных веществ. Их используют для получения объемных рисунков. Некоторые кондитерские мастерские используют подобные установки для украшения тортов и другой продукции.

Мини-станки MULTICUT

Новосибирская компания MULTICUT — один из ведущих российских производителей координатных установок для фрезерной и гравировальной обработки. Мы выпускаем станки с ЧПУ различной производительности, оставляем широкий спектр опций для адаптации оборудования под конкретные производственные задачи, тесно сотрудничаем с заказчиками.

Помимо сложных и многофункциональных обрабатывающих центров промышленной группы мы производим станки с ЧПУ, которые можно использовать в частных мастерских.

Настольные фрезерно-гравировальные станки серии 500 предназначены для обработки дерева, пластиков, композитных материалов. Основная сфера применения — мелкосерийное производство рекламной и сувенирной продукции.

Основа станка — литая чугунная станина на регулируемых винтовых опорах с виброизолирующими развязками, благодаря чему его можно установить на верстак или стол. При условии точной установки по горизонту станок работает без повышенных шумов и вибраций. Поверхность рабочего стола выполнена из твердого безабразивного пластика или МДФ, выровнена острой фрезой.

Доступно исполнение станка с вакуумным рабочим столом.

Портал двигается по направляющим с линейными подшипниками. Применение прецизионных передач «рейка-зубчатое колесо» исключает перекосы. За перемещение каретки по порталу, подъем и опускание шпинделя отвечают ходовые винты с ШВП и высокомоментными шаговыми двигателями. Конструкция механизмов перемещения обеспечивает высокую точность позиционирования режущего инструмента и повторяемость обработки. Мощность приводов позволяет работать на высоких скоростях резания без пропуска шагов.

Станок оснащается шпинделем мощностью 1,5 или 3 кВт с цанговым патроном, в котором зажимаются фреза или гравер. Выбрать комплект сменного режущего инструмента можно у нас на сайте. В базовую комплектацию входят оснастка для крепления заготовки, датчик поверхности для автоматической коррекции вылета инструмента и ПО для создания управляющих программ 3D обработки.

Получить консультации по выбору комплектации и помощь в освоении станка можно у сотрудников компании MULTICUT на сайте или по контактным телефонам.

Настольные фрезерные станки с ЧПУ – мини-станки по металлу и другим материалам

Настольный фрезерный станок с ЧПУ, обладающий достаточно высокой функциональностью, может успешно применяться для обработки заготовок из черных и цветных металлов, камня, керамики, пластмасс и древесины. Благодаря системе управления, которой оснащен такой мини-станок, обработку детали можно выполнить точно и качественно.

Компактный настольный фрезерный станок, оснащенный ЧПУ

Принцип работы и конструкция настольного фрезерного станка с ЧПУ

Фрезерные станки с ЧПУ настольного типа практически незаменимы для оснащения небольших производств, основным направлением деятельности которых является изготовление комплектующих для узлов и механизмов транспортных средств. До недавнего времени настольные металлообрабатывающие станки фрезерной группы были только ручными, чуть позже автоматизированными, а сейчас все большее распространение получают устройства настольного типа, оснащенные системами ЧПУ.

Заготовки, которые необходимо обработать на фрезерном мини-станке, фиксируются на его рабочем столе, а сама обработка выполняется вращающимся режущим инструментом – фрезой. По своему устройству настольные фрезерные станки по металлу подразделяются на две больших категории:

с консолью (сюда относятся станки вертикального, горизонтального и широкоуниверсального типа);
без консоли (в эту категорию входят только горизонтальные и вертикальные станки).

Наибольшее распространение в наше время получили станки, оснащенные консолью, на которой и фиксируется обрабатываемая заготовка. В станках подобного типа шпиндель не двигается, все перемещения заготовки относительно режущего инструмента обеспечивает подвижная консоль.

Устройство станков бесконсольной категории не предполагает наличия консоли, обработка на таком оборудовании происходит за счет продольных и поперечных перемещений рабочего стола, а также за счет движений шпинделя (по вертикальной оси в том числе).

Настольный фрезерный станок с консолью

Система ЧПУ в настольных фрезерных станках по металлу отвечает за выполнение всех необходимых технологических операций, информация о которых предварительно занесена на специальный носитель. Для настольных мини-станков, оснащенных такой системой управления, используется несколько основных типов программного обеспечения.

ПО позиционного типа

Используется такое ПО для станков расточной и сверлильно-фрезерной группы. Его особенность состоит в том, что на информационный носитель поступают только координаты точек, в которых и должна быть выполнена обработка.

ПО контурного типа

В этом случае на информационный носитель заносится траектория, по которой должна двигаться фреза в процессе обработки. Такое ПО применяют для фрезерного оборудования круглошлифовального типа.

Читать еще: Гибочный станок для арматуры своими руками чертеж

ПО комбинированного типа

ПО данного типа используется для управления многоцелевыми станками, оборудованием токарно-фрезерной группы. Как следует из названия данного ПО, оно объединяет в себе возможности программного обеспечения двух предыдущих категорий.

ПО многоконтурного типа

Программы данного типа относятся к самым сложным, но они способны управлять всеми функциями настольных фрезерных станков с ЧПУ. Такое сложное ПО используется для управления фрезерным оборудованием широкоформатного типа.

Разновидности фрезерных станков с ЧПУ настольного типа

При сравнении автоматизированного оборудования сверлильно-фрезерной группы с настольным фрезерным станком, оснащенным ЧПУ, становится очевидно, что последний имеет целый ряд преимуществ. На нем можно обрабатывать детали со сложным контуром с высокой точностью и делать это максимально эффективно. Для работы на таком настольном станке не нужен специализированный персонал, вполне достаточно одного оператора, который будет запускать управляющую компьютерную программу.

Если раньше оборудование с ЧПУ использовалось только в производственной сфере, то сейчас можно говорить об активном применении оснащенных ЧПУ настольных фрезерных станков по металлу и прочим материалам в условиях домашней мастерской, а также в гараже. Многие домашние умельцы делают такие станки своими руками. Естественно, даже мини-станки, оснащенные системой ЧПУ, стоят значительно дороже, чем обычное устройство.

Все фрезерные станки, на которых установлена система ЧПУ, классифицируются следующим образом:

устройства для обработки металлических заготовок;
станки для работы с деревянными изделиями;
аппараты фрезерно-гравировальной группы.

Фрезерное мини-оборудование, предназначенное для обработки металла, позволяет получать детали из заготовок, сделанных из различных сортов стали.

Обработка дерева на настольном фрезерном станке с ЧПУ

Среди настольных фрезерных станков по уровню сложности их конструкции выделяют следующие категории:

аппараты, предназначенные для выполнения только фрезерных операций;
фрезерно-обрабатывающие станки;
устройства, отличающиеся универсальностью;
токарно-фрезерное оборудование;
станки, относящиеся к сверлильно-фрезерной группе.

Стоимость мини-станков с ЧПУ, используемых для работы по металлу, начинается от 450 долларов.

Для фрезерной обработки заготовок из дерева необходимы специализированные настольные устройства. Такое оборудование, которое можно сделать и своими руками, активно используется на предприятиях, производящих мебель, в домашних столярных мастерских, с его помощью можно обрабатывать дерево, а также заготовки из других мягких материалов – акрила, алюминия и др.

Цена мини-оборудования, предназначенного для работы по дереву, может доходить до 400 долларов. Гравировальный фрезерный станок с ЧПУ, который также можно собрать своими руками, используют для обработки (фрезерования и гравировки) заготовок, выполненных из искусственных и природных камней, бетона.

Благодаря техническим характеристикам и функциональным возможностям, которыми обладает гравировальное фрезерное устройство с ЧПУ, его используют для изготовления резных колон, статуэток и других декоративных изделий различного дизайна. Незаменим такой настольный станок, даже если он самодельный, при создании рекламных вывесок и различных табличек. При помощи гравировального оборудования изображениям и надписям, выполняемым на различных материалах, придают требуемую рельефность. Такие возможности настольных станков данной группы очень востребованы в полиграфической промышленности – при изготовлении штампов.

Маленькие гравировальные станки активно используются в ювелирном деле, где с их помощью изготавливают формы для литья и выполняют инкрустацию. Активное применение такие устройства нашли и в обувной промышленности, где их применяют для изготовления лекал, шаблонов, а также форм для литья. Стоимость станков данной группы находится в пределах 4000 долларов.

Настольный сверлильно-фрезерный станок по металлу от производителя JET

Фрезерные станки с ЧПУ, относящиеся к группе сверлильно-фрезерного оборудования, являются универсальными, так как позволяют заменить собой два узкоспециализированных устройства. Такие настольные станки, отличающиеся компактными габаритами, позволяют сэкономить не только место в мастерской, но и финансы, так как не приходится тратить деньги на приобретение оборудования двух типов.

Сверлильно-фрезерное устройство, даже сделанное своими руками, позволяет эффективно и с высокой точностью выполнять множество технологических операций: сверление отверстий, нарезание в них резьбы, фрезерование горизонтальных и торцевых поверхностей, зенкерование и др.

Оборудование с ЧПУ, относящееся к сверлильно-фрезерной группе, активно используется на крупных предприятиях, в малом бизнесе, его нередко покупают и для оснащения домашних мастерских. Чтобы сэкономить на приобретении таких универсальных станков, многие домашние мастера стараются именно его изготовить своими руками. Это понятно: стоимость такого оборудования, сделанного в производственных условиях, начинается от 1500 долларов.

При выборе настольного фрезерного станка с ЧПУ не стоит ориентироваться только на его стоимость, так как она не всегда является показателем качества. Обращать внимание следует на его мощность, функциональные возможности, скорость, с которой может выполняться обработка изделий из разных материалов.

Кроме того, такие станки классифицируются по расположению рабочего органа по отношению к обрабатываемой заготовке. Например, по такому параметру различают горизонтально- и вертикально-фрезерные станки.

Как самому изготовить настольный фрезерный станок с ЧПУ

Собрать настольный станок фрезерной группы своими руками не так сложно, если подобрать для этого все необходимые комплектующие. Кроме того, для изготовления своими руками фрезерного станка, оснащенного ЧПУ, вам потребуются соответствующие чертежи, опыт и дополнительное оборудование. Не лишним также будет посмотреть обучающее видео, которое несложно найти в интернете. Следует сказать, что чаще всего домашние мастера не могут собрать такое устройство своими руками из-за отсутствия дополнительного оборудования.

Прежде чем приступать к изготовлению самодельного станка с ЧПУ, следует разобраться с основным вопросом: для решения каких задач он вам необходим. Именно от этого будет зависеть, какие комплектующие надо будет приобрести.

Чтобы изготовить фрезерное оборудование с ЧПУ своими руками, необходимо правильно рассчитать жесткость его будущей конструкции. Ведь если станок, сделанный своими руками, вы планируете использовать для обработки металлических заготовок, то жесткость его конструктивных элементов должна быть значительно выше, чем у оборудования для обработки изделий из дерева.
