Резка рубка металла применяемый инструмент

Рубка и резка металла

ОСНОВЫ СЛЕСАРНОЙ ОБРАБОТКИ МЕТАЛЛОВ

Основные понятия теории базирования, правка и разметка

1.1.1 Теория базирования заготовок. База – поверхность, линия, точка, определяющие положение детали в узле при обработке или контроле. Различают базы конструкторские, технологические и измерительные.

Конструкторские базы – назначаются при проектировании и определяют присоединительные размеры в узле.

Технологические базы – определяют положение детали (заготовки) в станке относительно бабок, шпинделей, режущего инструмента. От них отмеряют размеры при изготовлении деталей.

Измерительные базы – определяют положение поверхностей деталей относительно измерительного инструмента.

Желательно, чтобы конструкторские и технологические базы совпадали. У обрабатываемых деталей за технологические базы принимают наиболее обработанную поверхность; у цилиндрических заготовок или заготовок с отверстиями – плоскую поверхность, параллельную оси поверхности или оси отверстий; у необработанных заготовок – одну из наружных поверхностей.

1.1.2 Правка – операция, предназначенная для устранения искажений формы заготовок (вмятины, выпучивания, волнистость, коробление, искривление и т.п.).

Правка выполняется как на холодный, так и на горячий металл. Правку выполняют ручным способом (на стальной или чугунной плите или на наковальне); на правильных прессах или в правильных вальцах. Для ручной правки применяют молотки из мягких материалов (медь, свинец, твердые породы древесины) с круглым полированным бойком или гладилки и поддержки (бруски). Для закаленных заготовок применяют молотки с закаленным фасонным бойком.

Кривизну заготовок проверяют на глаз, по зазору между правочной плитой и уложенной на неё заготовкой. Изогнутые места отмечают мелом.

Правка сырого материала:

а) правка полосы, изогнутой по плоскости – по наиболее выпуклым местам наносят сильные удары молотком или кувалдой. По мере выпрямления силу удара уменьшают, заготовку периодически переворачивают;

б) правка стальной полосы, изогнутой на ребро – заготовку укладывают на плите, по длине разделяя на примерно равные по ширине зоны искривления. Удары наносят рядами от центра к краям, начиная с самой вогнутой части, сила ударов уменьшается от самой искривленной части к менее искривленной (см. рис. 1.2,а);

в) правка скрученных полос – проводится методом раскручивания; один конец заготовки зажимают в слесарных (стационарных) тисках, другой – в ручных, раскручивание проводится рычагом, вставленным в спец. отверстие ручных тисков;

г) правка листового материала – мелом обводят выпуклые и волнистые места; затем наносят удары по схеме (см. рис. 1.2,б), от края к центру сила ударов

уменьшается; во время правки лист переворачивают в горизонтальной плоскости, чтобы удары распределялись по кругу по всей площади. Если лист имеет волнистость, то её правят в первую очередь; лист посередине вытягивается и волнистость исчезает.

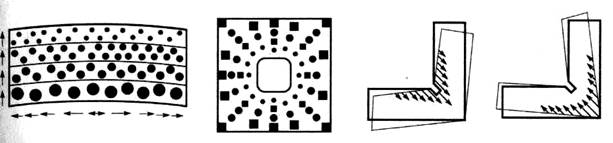

а – стальной полосы; б – листового материала; в – закаленного угольника

Рисунок 1.2 Схемы правки материала

д) правка тонких листов – проводится деревянным молотком (киянкой0 или при помощи текстолитовой прокладки, которую кладут на выпуклые места; бьют по дефектам молотком; фольговые материалы кладут на ровную поверхность и проглаживают гладилками – ровными пластинами с закругленными краями;

е) правка закаленного материала – проводится слесарным или рихтовочным молотком с вытянутым или закругленным бойком. Полосу кладут выпуклостью вниз, удары частые, но несильные. Сложные детали правят по контуру искажения, например, уголки. Схема нанесения ударов, их сила и направление показаны на рис.1.3,в.

1.1.3 Разметка. Подготовка материалов к работе. К разметке поверхности готовят в следующей последовательности.

1 Подготовка красителей. Для окрашивания необработанных поверхностей (отливок, поковок, проката) применяют меловой раствор (молотый мел разводят в воде). Для предохранения слоя краски от стирания и для его быстрого высыхания в состав красителя вводят столярный клей (600 г мела и 50 г столярного клея на 4 л воды).

Чисто обработанные поверхности изделий окрашивают раствором медного купороса (две – три чайные ложки кристаллов медного купороса на стакан воды) или специальным лаком для разметки.

2 Подготовка заготовки к окраске. При подготовке заготовок к окраске их очищают от пыли, грязи, окалины и ржавчины сталь­ной щеткой. Пластины не должны иметь заусенцев и острых углов. Одну пластину с двух сторон зачищают шлифовальной шкуркой, а плоскости остальных пластин оставляют необработанными.

3 Окрашивание поверхностей. При нанесении красителя заготовку держат в левой руке в наклонном положении.

Рисунок 1.3 приемы окрашивания поверхностей перед разметкой

Тонкий и равномерный слой красителя наносят на плоскость перекрестными вертикальными и горизонтальными движениями кисти. Раствор следует набирать только концом кисти в малом количестве, чтобы избежать образования подтеков. Зачищенные плоскости окрашивают раствором купороса, а необ­работанные плоскости – меловым раствором. После окончания окрашивания пластины необходимо просушить.

4 Разметка – нанесение на обрабатываемее поверхности разметочных линий (рисок), которые показывают границы обработки заготовки. Различают плоскую и пространственную разметку. (Различие – самостоятельно).

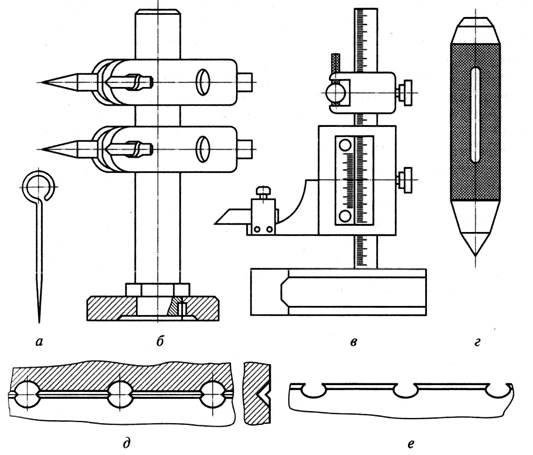

а – чертилка; б – рейсмас сдвоенный; в – штангенрейсмас; г – кернер;

д – разметочная линия до обработки; е – разметочная линия после обработки

Рисунок 1.4 Инструменты для разметочных работ

При разметке используется три вида инструментов (см. рисунок 1.4, а – г):

а) для нанесения и накернивания рисок – чертилки, рейсмасы одиночные или сдоенные, штангенрейсмасы, разметочные циркули, кернеры;

б) для нахождения центров окружностей (отверстий) – кернер-центроиска-тель, угольник-центроискатель и др.;

в) приспособления для разметки – прокладки, домкраты, поворотные устройства, вертикальные стойки, делительные головки, центровые бабки и др.

Разметка производится на специальных разметочных плитах из серого чугуна. Верхняя рабочая плоскость и боковые поверхности плиты должны быть обработаны шабрением, быть сухими и чистыми. По окончании работ плиту протирают сухими тряпками смазывают и закрывают деревянной крышкой; металлическую пыль и стружку убирают щеткой в совок. Рядом должен быть специальный ящик для мусора.

Заготовку нельзя перемещать по плите во избежание образования царапин и забоин. Плиту размещают на устойчивом фундаменте в освещенном месте. Предусматривается общее вертикальное и местное освещение рабочего места.

Перед работой заготовку очищают стальной щеткой и шкуркой о коррозии, окалины и проч. Перед разметкой необходимо изучить чертеж детали, сравнить размеры заготовки с реальными размерами детали, определить технологические базы. После этого определяют виды и последовательность операций разметки.

Приемы плоскостной разметки. Вначале наносятся все гори­зонтальные линии и риски, затем – все вертикальные, затем – наклонные. Последними наносятся окружности, дуги и сопряжения. Если в качестве технологической базы выбраны центровые риски, то разметку начинают с них. Разметка закончена, если изображение на плоскости полностью соответствует чертежу детали.

Прямые линии наносят чертилкой, наклоненной в сторону от линейки. Линейку или угольник плотно прижимают к заготовке, проводят линию один раз, не прерывая движения руки. Если линия (риска) не получилась, ее закрашивают и проводят вновь. Деление окружности на равные части производят геометрическими построениями или с использованием специальных таблиц. Для разметки партии одинаковых деталей используют шаблоны, которые изготавливают из листовой стали. Конфигурация и размеры шаблона должны точно соответствовать чертежу детали.

Приемы пространственной разметки. Трудность пространственной разметки заключается в необходимости увязки разметки различных поверхностей друг с другом.

В качестве технологической базы выбирается поверхность, относительно которой можно разметить наибольшее число осей или плоскостей, установить

главные оси заготовки, количество ее положений на плите и последовательность разметки.

Заготовку прочно, без качания устанавливают на разметочную плиту так, чтобы каждая ось или плоскость детали были перпендикулярны общей плоскости плиты. Для установки и выверки заготовки используют призмы, опорные подкладки, домкраты, разметочные кубики и специальные приспособления (например, поворотные). Первую установку производят так, чтобы было удобно начать разметку от выбранной технологической базы.

Читать еще:  Притирка и доводка инструменты

Приемы пространственной разметки в основном совпадают с приемами плоскостной разметки.

Кернение разметочных рисок. После разметки линии накернивают. Кернер берут тремя пальцами левой руки (большим, указательным и средним). Острие кернера устанавливают точно на середину риски или на точку пересечения рисок. Перед ударом кернер немного отклоняют от себя, а в момент удара поворачивают вертикально. Намеченная и накерненная деталь показана на рис.1.4, д, е.

Практическое занятие на тему «Составление маршрутной карты разметки материала». Время – 2 часа.

Рубка и резка металла

1.2.1 Рубка заготовок проводится при помощи специального режущего инструмента: зубила (рисунок 1.5,а), крейцмейселя (рисунок 1.5,б) или канавочника (рисунок 1.5,в). Рубку производят в случаях, когда не требуется высокая точность обработки или когда деталь невозможно обработать на станке. При помощи рубки удаляют лишний слой металла с заготовки, разрубают заготовку на части, вырубают отверстия, прорубают смазочные канавки и т.п. Рубку мелких заготовок производят в тисках; крупные заготовки рубят на плите или на наковальне.

Слесарное зубило состоит из трех частей: рабочей – 2, средней – 3 и ударной – 4 (боек). Клиновидную режущую кромку – 1 и боек закаливают и отпускают (кромка HRC – 56…61, боек – HRC 37…41). Значения угла заострения режущей кромки приведены в таблице 1.1. Крейцмейсель отличается от зубила более узкой режущей кромкой. Он применяется для вырубания узких пазов. Канавочники отличаются изогнутой формой режущей кромки и рабочей части.

Качество и производительность рубки зависят от силы удара молотком и положения зубила. При кистевом ударе изгибается только кисть руки с молотком. Такой удар используется при выполнении точных и легких работ. При локтевом ударе рука изгибается в локте, и удар получается более сильным. Частота ударов: при кистевом ударе – 40-60 ударов в минуту, при локтевом ударе – 30-40 ударов в минуту. Угол между заготовкой (верхней плоскостью губок тисков) и осью зубила должен составлять 45 о , угол наклона зубила – 30-35 о .

Таблица 1.1 – Углы заострения режущей части

Слесарная рубка металла

Одним из методов подготовки детали к чистовой обработке является рубка металла. Она относится к слесарным операциям. Её применение позволяет решить следующие задачи:

  • удалить оставшийся слой или части металла с поверхности заготовки;
  • устранить образовавшиеся кромки на краях детали после ковки и литья;
  • разделить металлический прокат на более мелкие части;
  • вырубить отверстия в металлических изделиях;
  • прорубить канавки различного назначения.

В справочной литературе описывающей слесарное дело подробно приводятся задачи, решаемые этой операцией и способы её проведения. Большое назначение слесарной рубки определяет её широкое применение в металлообработке и машиностроении. Она позволяет быстро и качественно разделить заготовки по заданным размерам.

Способы рубки металла

Технология слесарной рубки металла подразделяется на следующие виды:

  • по характеру решаемых задач (вырубка деталей по заданной форме, отделение части металла необходимого размера, вырубание канавок);
  • способу операции (ручную или механизированную);
  • методу фиксации;
  • направлению рубочного действия (вертикальное или горизонтальное).

Все виды рубки металла могут осуществляться как вручную, так и механически. Это определяется требуемым качеством получаемого изделия, количеством (производительностью), техническими возможностями (наличием ручного или механического инструмента).

При ручной рубке используются следующие способы: вертикальный или горизонтальный. Выбор способа зависит от возможности закрепления металла.

Она может зажиматься в тисках (если позволяют размеры и масса). Если это невозможно, заготовку располагают на наковальне или металлической плите. Горизонтальную операцию целесообразно производить с использованием слесарных тисков.

При ручной рубке выделяют три способа нанесения удара молотком. Это — кистевой, локтевой и плечевой удар. От силы удара зависит скорость проведения операции и качество получаемого края детали. На силу удара влияет масса ударной части молотка, длины ручки.

В оборудованных мастерских и на металлообрабатывающих предприятиях применяют различные виды механизированных способов рубки и резки металлических заготовок. К этим способам относятся:

  • вырубка с помощью пресса или молота;
  • рубка и резка с помощью гильотины;
  • применения специальных станков.

В основу механизированных видов положены, механические, гидравлические или электрические принципы приведения в действие режущего инструмента.

Применяемое оборудование и инструменты

Этот перечень зависит от способа проведения работ. Ручная рубка осуществляется с применением:

  • режущего инструмента (зубила, крейцмейсель и так далее);
  • слесарного молотка (его выбирают по весу и длине ручки);
  • тисков;
  • металлической подложки;
  • инструмента для разметки.

Слесарное зубило конструктивно состоит из трёх основных частей: ударной, средней (держателя) и режущей (рабочей). Форма режущей части у каждого разная и зависит от решаемой задачи. Зубилом производят стандартную операцию рубки. Крейцмейсель обладает более узкой режущей кромкой. Канавочник предназначен для вырубания канавок, поэтому его режущая часть выполнена в форме полукруга. Бородок изготавливают из круглого металлического стержня, и имеет рабочую часть в форме окружности заточенной по периметру. С его помощью производят вырубку отверстий в листовом металле. Все ударные инструменты изготавливаются из прочной инструментальной стали.

Основными параметрами этих инструментов являются геометрические размеры, углы заточки режущей части. Для нанесения удара по верхней (ударной) части зубила применяется слесарный молоток. Они отличаются формой бойка (круглая или квадратная), методом крепления ручки, общим весом.

Вырубка небольших деталей, отверстий, отдельных частей производится с помощью крепёжного оборудования или на стальных подложках. Для надёжности крепления эта операция производится в тисках.

В качестве инструмента для разметки применяют различные слесарные линейки, угольники, разметочные штангенциркули, малки. Для нанесения отметок применяют: керны (различной модификации), чертилки с разной формой наконечников, карандаши. Применяемые инструменты изготовлены по разработанным стандартам

На промышленных предприятиях инструментом для рубки металла являются специальные станки. К ним относятся:

  • гильотины;
  • прессы (гидравлические и механические);
  • пресс-ножницы;
  • угловысечные станки.

Они обладают высокой производительностью и позволяют проводить рубку даже очень толстого металла.

Гидравлическая гильотина управляется электронным блоком. С его помощью задают параметры будущей операции. Устанавливают вид металла, угол среза, величину давления на нож, скорость резания. Кроме гильотины для решения этих задач применяют так называемые комбинированные агрегаты. К ним относятся режущие станки (пресс-ножницы) и узкоспециальные (угловысечные станки, прессы и штампы). Пресс-ножницы применяются для рубки листов и полос металла, фасонного и сортового проката. Они хорошо справляются с профильным металлом, например, швеллер, двутавровый прокат, квадрат. С их помощью получают ровные отверстия и различной формы пазы.

Угловысечные станки позволяют проводить угловую вырубку металлических изделий практически любой толщины. Высокой точности рубки добиваются благодаря наличию шкалы, позволяющей точно опускать инструмент в требуемое место и правильно заточенного набора зубил.

Прессы и штампы решают аналогичные задачи. В них применяют механические, гидравлические, пневматические и электрические приводы.

Ручной метод рубки металла

Приёмы слесарной рубки определяют последовательность действий :

  • закрепление заготовки в тисках, если это невозможно её укладывают на наковальню;
  • зубило устанавливают в начало линии разметки;
  • сначала молотком наносят предварительные не сильные удары для выделения контура намеченной линии отсечения;
  • затем вдоль этой линии перемещают режущий инструмент, по которому наносятся сильные удары;
  • после завершения наполовину прорубленную заготовку переворачивают;
  • с обратной стороны повторяют такие действия, до полного отсечения.

При работе с полосовым металлом используют горизонтальный способ. Правила работ заключаются в следующем:

  • режущей кромке зубила при затачивании задают определённую кривизну;
  • начинают проводить операцию с дальней кромки постепенно приближаясь к передней отметке;
  • при вырубании заготовок по установленному шаблону, следует предусмотреть припуск.

Во время ручной операции высока вероятность порчи заготовки или появления различных дефектов. Чтобы избежать этого, необходимо:

  • обеспечить прочную фиксацию заготовки;
  • соблюдать угол наклона зубила (оно должно быть равно 30 градусов);
  • аккуратно размечать линию отреза (выруба);
  • рекомендуется перед началом работы снять фаски у заготовки;
  • частота наносимых уларов должна быть равномерной с одинаковым усилием.
Читать еще:  Угол заточки режущего инструмента

Эти рекомендации особенно необходимо соблюдать, когда производится рубка металлов профиля ПЗО.

Рубка металла гильотиной

На металлообрабатывающих, машиностроительных предприятиях, крупных мастерских применяется механизированная рубка металла. Наиболее распространённой является рубка с применением различных гильотин. Механизация рубки позволяет повысить качество рубленого края, осуществлять вырубку более толстого металла, увеличить скорость получения готовой заготовки.

Гильотины применяются для рубки листового металла различной толщины. Техника рубки достаточно проста. Гильотина имеет специальный нож, который под давлением опускается на лист металла, разрубая его по нанесённой разметке. Для создания требуемого усилия применяют механическую, гидравлическую или электромеханическую системы. В этом случае металлическая полоса стальная подвергается воздействию ножа, который реализует вертикальный способ рубки. В этом случае специальное устройство — рольганг — подаёт металлическую заготовку на заданную длину. Фиксирующее устройство осуществляет захват и удержание заготовки в требуемом положении. На место рубки под давлением опускается нож, который осуществляет эту операцию ровно по линии разметки.

Создание необходимого краткосрочного давления на лист металла позволяет произвести точную рубку по сделанной отметке и обеспечить высокое качество результата. Гильотинная резка обладает следующими преимуществами:

  • получить ровный край на срезе;
  • отсутствуют зазубрины и заусенцы;
  • не происходит серповидных откосов на протяжении всей длины кромки;
  • не бывает неравномерных скосов.

Кроме технических преимуществ, применение гильотины позволяет снизить себестоимость каждой детали и повысить производительность труда на этой операции.

Особенно важным является обстоятельство, что при такой резке удаётся повысить безопасность проведения операции.

Современные гильотины – это станки, оснащённые современными электронными блоками управления. Они способны задавать необходимые параметры перед проведением операции рубки.

Поэтому можно выбрать марку металла, требуемый угол среза, параметры проводимой операции (мощность, скорость, периодичность).

Возможные дефекты

При проведении этой операции всегда проявляются определённые дефекты. К основным дефектам относятся:

  • обрубленная кромка получается не прямолинейной;
  • не сохраняется параллельность обеих кромок детали;
  • край детали получается рваным с заусенцами и большой шероховатостью.

Каждый из проявившихся дефектов имеет свои индивидуальные причины. Первый дефект всегда проявляется при слабой фиксации обрабатываемой детали. Особенно этот дефект проявляется, если проводится процесс рубки на металлической станине без фиксации детали. Проявление этих дефектов вызвано следующими причинами:

  • деталь не достаточно надёжно закреплена;
  • произошло смещение нанесённой маркировки;
  • процесс производился ударами, превышающими необходимую силу;

Для их устранения необходимо выполнять не сложные правила:

  • Проверить прочность закрепления заготовки;
  • Соблюдать точность расположения детали относительно нанесённой маркировки;
  • Проверить параметры заточки инструмента.

При прорубании канавок, кроме перечисленных дефектов, могут появляться и другие. К ним относятся:

  • рваные кромки канавки;
  • глубина канавки разная по длине;
  • сколы на конце канавки;

Чтобы предотвратить появление перечисленных дефектов необходимо соблюдать методики установленные инструкциями по применению конкретного оборудования и принятыми стандартами. Перед проведением операции осуществляется подготовка рубке самой заготовки, режущего инструмента и используемого станка.

При соблюдении правил подготовки и проведении операций рубки и вырубки получается ровный край, без дефектов и сколов.

Рубка, резание и опиливание при слесарных работах

Рубка — слесарная операция, при выполнении которой с помощью зубила и слесарного молотка либо удаляется с поверхности заготовки слой металла, либо заготовка разрубается на части. Рубку применяют в тех случаях, когда станочная обработка нерациональна или трудновыполнима.

Рубка, как правило, является подготовительной операцией. Точность обработки с помощью рубки не превышает ±0,5 мм. Рубку проводят в тисках. Заготовки из листового материала рубят на части на плите. При рубке заготовок из вязких металлов рабочую кромку зубила следует смачивать индустриальным маслом. Заготовки из хрупких металлов (чугуна, бронзы) рубят от края к середине.

Для облегчения и ускорения рубки широких поверхностей предварительно прорубают канавки крейцмейселем, а затем срубают зубилом оставшийся между канавками металл. Толстые заготовки надрубают с обеих сторон, а затем ломают.

Ударным инструментом при рубке служат ручные слесарные, пневматические или электрические молотки, а режущим — зубила, крейцмейсели, бородки, выколотки. Производительность механизированной рубки возрастает в 4–5 раз по сравнению с ручной. При выборе слесарного молотка учитывают ширину лезвия зубила: на 1 мм ширины лезвия зубила должно приходиться 30…40 г массы молотка, а для крейцмейселя — 80 г. Углы заострения у зубил и крейцмейселей должны быть следующие, °:

Чугун, твердая сталь, бронза – 70

Сталь мягкая и средней твердости – 60

Латунь, медь, титановые сплавы – 45

Алюминиевые сплавы – 35

На монтажной площадке при установке оборудования на фундаменты осуществляют рубку бетонных поверхностей фундаментов и металлических поверхностей подкладок после газовой резки.

Резка — слесарная операция разделения заготовок из листового и профильного материала и труб на части. В зависимости от размера, формы и материала заготовок резку осуществляют с помощью ручного или механизированного инструмента: ножниц, острогубцев, ручных ножовок, труборезов. Различают резку металла со снятием стружки и без нее.

Ручными ножницами осуществляют резку заготовки из тонкого листового и полосового материала (толщиной 0,5…1,0 мм из стали и толщиной до 1,5 мм из цветных металлов). Для резки по прямой линии и окружности большого радиуса используют ножницы с прямыми лезвиями, а для вырезки фигурных профилей с малыми радиусами — ножницы с криволинейными лезвиями.

Режущие кромки ножниц сдвигаются одна относительно другой постепенно. Кромки ножниц в шарнирном соединении должны плотно прилегать друг к другу и иметь легкий ход. При тугом ходе возникает большое трение, вызывающие излишние усилия в работе и быстрое изнашивание режущих кромок. При большом зазоре между режущими кромками разрезаемый материал будет сминаться и заклиниваться. Ножницы держат в правой руке, охватывая рукоятки четырьмя пальцами и прижимая их к ладони, мизинец помещается между рукоятками ножниц. Удерживая лист левой рукой, подают его между режущими кромками, направляя верхнее лезвие точно посередине разметочной линии, которая должна быть видна при резке.

При резке по прямой линии следует применять левые ножницы и соизмерять величину раскрытия их настолько, чтобы они могли захватить лист на длину не более 30 мм по прямой риске. При резке по наружным фигурным контурам лист поворачивают так, чтобы ножницы не закрывали линию резки.

Заготовки режут также ручными ножницами с зажатием одной рукоятки в тисках. Этот прием используют при резке заготовок толщиной до 1,2 мм по прямой линии. Для резки заготовок из листового материала толщиной до 2,0 мм применяют рычажные ножницы. Острогубцами (торцовыми кусачками) режут проволоку диаметром до 5 мм. Перед резкой ее правят, протягивая вокруг круглой оправки. Проволоку помещают между лезвиями так, чтобы она располагалась перпендикулярно к ним. Угол заострения режущих кромок выбирают в зависимости от твердости разрезаемого материала; обычно он равен 55…60°.

Ручные ножовки применяют для резки толстых листов, профильного проката и труб. Ручной ножовкой прорезают шлицы, пазы, обрезают и вырезают заготовки по контуру. Заготовку зажимают в слесарных тисках, размечают; при необходимости трехгранным напильником дают пропил по риске и выполняют резку. Трубы зажимают в специальном трубожиме, закрепленном на верстаке. Место реза должно быть как можно ближе к прижиму.

Для резки ручную ножовку необходимо правильно закреплять и иметь отработанную координацию движений. Движения при работе ножовкой должны быть плавными, без рывков и с таким размахом, чтобы в резке участвовали все зубья полотна. Скорость движений при резке ножовкой должна составлять 30…60 ходов в минуту.

Читать еще:  Измерительный инструмент в машиностроении

Заканчивая резку, следует ослабить нажим на ножовку, уменьшить скорость движений, чтобы избежать поломки полотна. Полотна ручных ножовок с шагом 0,8…1,0 мм используют для резки тонкостенных труб и листового материала; с шагом 1,25 мм — для резки профильного проката; с шагом 1,6 мм — во всех остальных случаях резки. Перед работой полотно смазывают густой смазкой или индустриальным маслом.

Для резки труб кроме ручной слесарной ножовки применяют ручной труборез, у которого режущими частями являются стальные диски-ролики. Трубу зажимают в прижиме, надевают на труборез и, вращая рукоятку трубореза вокруг своей оси, доводят подвижный ролик трубореза до соприкосновения со стенкой трубы. За рукоятку труборез поворачивают вокруг трубы на один оборот, проверяют соответствие разметки и прорезанной линии, затем вращают труборез вокруг трубы до тех пор, пока ее стенки не будут прорезаны.

При больших объемах резки листового материала по прямолинейному и фигурному профилям с толщиной разрезаемого листа 2,5…4,8 мм используют ручные пневматические и электрические ножницы. Различают ножевые и прорезные ножницы. У ножевых ножниц один нож подвижный, другой неподвижный, а у прорезных ножниц материал последовательно просекается пуансоном.

Опиливание — слесарная операция, при которой с поверхности заготовки снимают слой материала с помощью напильника или надфиля. Опиливанием придают детали требуемую форму и размеры, пригоняют сопрягаемые поверхности по месту. Различают опиливание грубое, когда снимают слой металла толщиной до 1,0 мм, и тонкое, когда слой снимаемого металла не превышает 0,3 мм. Опиливанием обрабатывают плоские и криволинейные поверхности, пазы, канавки, отверстия различной формы и т.д. Точность, достигаемая при опиливании напильниками различных типов, приведена в табл. 3.

Напильник — это многолезвийный режущий инструмент. По числу зубьев на 1 см длины различают напильники шести номеров: 0; 1 — драчевые; 2; 3 — личны’е; 4 и 5 — бархатные. Драчевые напильники применяют для чернового опиливания, бархатные — для доводки поверхности.

При опиливании заготовку зажимают в тисках так, чтобы опиливаемая поверхность выступала над уровнем губок на 8…10 мм. Для предохранения заготовки от вмятин при зажиме на губки тисков надевают нагубники из мягкого материала. Опиливание начинают с проверки припуска на обработку, который должен обеспечить изготовление детали по размерам, указанным на чертеже. В зависимости от требования к параметрам шероховатости поверхности опиливание осуществляют драчевым, личны’м или бархатным напильником. Для получения правильно опиленной прямолинейной поверхности опиливание ведут в перекрестных направлениях под углом 30…40° к боковым сторонам заготовки.

Напильник не следует выводить на углы заготовки, так как уменьшается площадь опоры напильника, снимается большой слой металла — образуется «завал» края обрабатываемой поверхности. Образованию завалов способствует изгиб заготовки. Отклонение от плоскостности поверхности проверяют лекальной линейкой на просвет, накладывая ее в различных направлениях. Для улучшения условий опиливания, исключения завалов и т.п. применяют специальные приспособления: опиловочные призмы, универсальные наметки, кондукторы.

При обработке плоских поверхностей, расположенных под углом 90°, сначала опиливают поверхность, принимаемую за базу, затем — поверхность, перпендикулярную к базе. Контроль осуществляют по внутреннему углу угольника.

Выпуклые криволинейные поверхности обрабатывают с покачиванием напильника: в начале перемещения напильника его носок касается заготовки, а ручка опущена; по мере продвижения напильника носок опускается, а ручка приподнимается; при обратном ходе движения напильника противоположны.

Таблица 3. Достигаемая точность (мм) при опиливании

Резка рубка металла применяемый инструмент

Рубкой называется слесарная операция, при которой с помощью режущего инструмента с заготовки или детали удаляют лишние слои металла или заготовку разрубают на части. При современных способах обработки материала или заготовок рубка металла — подсобная операция.

Рубку металла производят в тисках, на плите и на наковальне с помощью слесарного молотка, слесарного зубила, крейцмейселя, кузнечного зубила и кувалды.

Рубка металла бывает горизонтальная и вертикальная в зависимости от расположения зубила во время операции. При горизонтальной рубке, производимой в тисках, заднюю грань зубила устанавливают к плоскости губок тисков почти горизонтально, под углом не более 5°С. Вертикальную рубку выполняют на плите или наковальне. Зубило устанавливают вертикально, а перерубаемый материал укладывают на плите горизонтально.

Рис. 3. Тиски параллельные:

1 — червячный винт, 2, 3 — подвижная и неподвижная губки, 4 — поворотный круг,

5 — винт поворотного круга, 6 — нижняя плита

Тиски бывают параллельные (рис. 3)—чугунные со стальными закаленными накладными губками 2, 3 и стуловые (рис. 4)—стальные. Материал перерубают преимущественно в стуловых тисках, так как они прочнее параллельных. На параллельных тисках разрешается перерубать только тонкую сталь.

Рубку тонкого металла, обрубку плоскостей, приливов, заусенцев, вырубку канавок производят в тисках, а перерубку толстого металла или длинных 2 полос и прутков — на плите или наковальне.

Рис. 4. Тиски стуловые:

1 — рычаг, 2,3— подвижная и неподвижная губки, 4 — втулка, 5—пружина, 6— лапа, 7 — распорная втулка

Молотки с круглыми бойками применяют, когда требуется большая сила и меткость удара, а с квадратными— для более легких работ. Молотки изготовляют из инструментальной стали У7. Рабочие части молотка закаливают и отпускают. Молоток должен быть в исправном состоянии, без трещин, плен, раковин и других дефектов.

Для слесарной рубки применяют молотки массой 400, 500, 600 и 800 г. Молотки насаживают на ручки из древесины твердых и вязких пород (береза, клен, дуб, рябина). Ручки должны быть овальной формы, с гладкой и чистой поверхностью, без сучков и трещин. Длина ручки молотка массой 400—600 г равна 350 мм, массой 800 г —380—450 мм.

Рабочую часть зубила и крейцмейселя (рис. 5, е, г) закаливают на длину не менее 30 мм, а головку — слабее лезвия (на длину около 15—25 мм), чтобы при ударе молотком она не крошилась и не трескалась. Вся остальная часть зубила и крейцмейселя должна оставаться мягкой. Зубила и крейцмейсели не должны иметь трещин, плен и других пороков.

Рис. 5. Инструмент для рубки: а — Слесарный молоток с круглым бойком, б — слесарный молоток с квадратным бойком, в — слесарное зубило, г — крейцмейсель

Рис. 6. Заточка зубила на заточном станке: а — Приемы держания зубила при заточке, б — шаблон для проверки правильности угла заточки

Наиболее часто используют зубила длиной 175 и 200 мм с лезвиями шириной 20 и 25 мм. Для прорубания канавок в стали и чугуне применяют креицмеисели длиной 150—175 мм с лезвием шириной 5—10 мм. Головки зубила и креицмеиселя отковывают на конус, что обеспечивает правильное направление удара молотком и уменьшает возможность образования грибовидной шляпки на головке.

Угол заточки зубил и крейцмейселей зависит от твердости обрабатываемого металла. Для рубки чугуна, твердой стали и твердой бронзы угол заточки инструмента равен 70°, для рубки средней и мягкой стали —60°, для рубки латуни, меди и цинка —45°, для рубки очень мягких металлов (алюминия, свинца) — 35—45°.

Слесарный инструмент затачивают на заточных станках с абразивными кругами. Во время заточки рабочая часть инструмента (лезвие) сильно нагревается и может произойти ее отпуск. При отпуске твердость закалки теряется и инструмент становится негодным для дальнейшей работы. Во избежание этого рабочую часть инструмента во время заточки охлаждают водой. На рис. 6 показано, как надо держать зубило при заточке и как проверять правильность заточки угла,

Ссылка на основную публикацию
Adblock
detector
