Листогибочный станок lbm

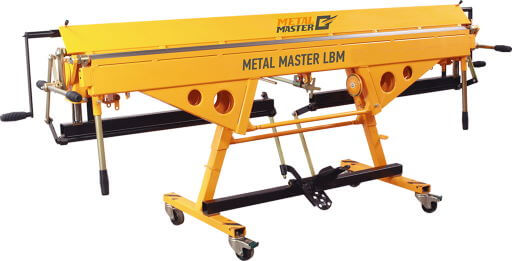

Листогиб ручной EuroMaster LBM 250

Гибочный станок EuroMaster LBM 250 относится к серии проходных. Это оборудование используется для холодной металлообработки. Если нужно купить оборудование для гибки элементов вентиляции, кровли, изготовления металлического штакетника или сайдинга, выбирайте листогиб MetalMaster LBM 250. Он работает со сталью, медью, алюминием. Отлично гнется как крашеный металл, так и оцинковка.

Станок изготавливается в Польше. Для изготовления опорной конструкции станка применяется немецкая легированная сталь компании ThyssenKrupp. Благодаря этому, листогиб получился очень надежным. Отзывы на станки MetalMaster это подтверждают.

Почему выбирают листогиб LBM 250?

Листогибочный станок ЛБМ 250 работает с металлическим листом длиной более 2,5 метров. Так как гибочник проходной, ширина металла не ограничивается. Максимальная толщина сгибаемого металла для этой модели составляет:

  • кровельная сталь — 0,8 мм.
  • алюминий — 1,0 мм.
  • нержавейка — 0,5 мм.
  • кровельная медь — 0,7 мм.

Специалисты компании X-Profil рекомендуют купить листогиб EuroMaster с запасом 20-30% для толщины, которая вам необходима. Например, если вы используете кровельную сталь толщиной 0,8 мм постоянно, то нужно покупать LBM 200. Постоянная работа на максимуме способствует более быстрому износу оборудования.

Максимальный угол, на который можно согнуть металл на гибочном станке EuroMaster LBM 250, составляет 140 градусов. И только полки шириной менее 15 мм. можно сгибать на 160 градусов. Для контроля угла гиба установлен механический угломер, но можно приобрести и жидкостный. Отзывы на ручной листогибочный станок MetalMaster говорят о том, что жидкостный угломер чрезвычайно удобен в использовании и гарантирует точный результат.

Дополнительные преимущества листогиба ЛБМ 250

MetalMaster LBM 250 — мобильный листогиб. В его основании — колеса со стопорным механизмом. Листогиб весит 290 кг. Станок можно перемещать по цеху в случае необходимости.

Листогибочный станок LBM 250 имеет вертикальный подъем балки. Он осуществляется с помощью эксцентрикового механизма. Подъем плавный. Если купить LBM 250 в стандартной комплектации, высота подъема составит 50 мм. Ее можно увеличить за счет дополнительных опций до 90 мм. Высоту прижима можно зафиксировать!

Возможно зафиксировать также один из нужных вам углов гибки. Если вы сгибаете металл на 90 градусов, зафиксируйте его при помощи ограничителя угла гиба. Нужно запомнить еще один градус сгибания? Не проблема. Добавьте и это значение. С помощью ограничителя угла вы можете зафиксировать до 4 углов и легко переключаться между ними.

Отзывы на ручной листогиб EuroMaster LBM 250 говорят о том, что станок сгибает железо равномерно по всей длине заготовки. Даже используя максимальную длину, вы получите качественную гибку, без волн. Равномерность гиба обеспечивается регулировками прижимной и гибочной балок.

Листогибочный станок LBM 250 имеет важное преимущество: на нем возможно раскраивать металл. Для этого используется нож на роликах. Отзывы на ручной листогиб EuroMaster LBM 250 подтверждают высокое качество работы ножа. Ровный рез, сохранение остроты в течение длительного времени — более года, легкое скольжение по направляющим — вот главные достоинства роликового ножа польского листогиба.

Кратко о преимуществах листогибочного станка LBM 250

  • возможность работы с металлическими листами любой ширины;
  • мобильность и относительно небольшой вес;
  • надежность конструкции;
  • высокое раскрытие прижимной балки: листогиб способен выполнять функции сегментного оборудования благодаря фиксации высоты прижима;
  • точное измерение и фиксация угла гиба для четырех положений;
  • равномерная гибка по всей длине металлического листа;
  • наличие функции раскроя с помощью роликового ножа;
  • возможность установить дополнительные опции на листогиб.
  • доступная цена.

Дополнительные опции листогиба MetalMaster LBM 250

  1. Роликовый нож для резки металла
  2. Ножной привод. Теперь есть возможность работать еще быстрее, освободив руки.
  3. Жидкостный угломер для самого точного измерения углов.
  4. Фронтальные ограничители для фиксации размеров при раскрое
  5. Валок для сгибания по радиусу.
  6. Фальцедогибающая машинка, если требуется согнуть железо на угол более 140 градусов.
  7. Стол задней поддержки для работы с металлическими листами большой площади.
  8. Деревянная подставка для оператора.

Цена листогиба LBM 250 вполне соответствует его качеству. Прочитайте отзывы на станки MetalMaster наших покупателей, и вы убедитесь в этом сами.

Читать еще:  Гибочный станок для оцинковки своими руками

Листогиб LBM 250 MetalMaster PRO в Москве

    • Вес листогиба LBM-250 — 295 кг. Данный станок массивнее и прочнее, что существенно увеличивает срок эксплуатации листогибочного станка
    • Заводская регулировка обеспечивает 100% качество работы сразу после покупки — станок не требует настройки квалифицированного специалиста
    • Самый популярный станок на рынке среди проходных листогибов для изготовления отливов, откосов, доборных профилей к кровле, сайдингу, элементов и комплектующих вентиляции
    • Глубина подачи листа не ограничена
    • Угол гиба 160° для полок (бортиков) до 15 мм и 140° — для полок (бортиков) более 15 мм
    • Надежный и удобный в эксплуатации — гибка стального листа до 0,9мм (для станка 2,0м)
    • Роликовый нож для резки листа до 0,8мм
    • Долговечный – рабочие кромки прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали ThyssenKrupp(Германия)
    • Точный гиб по всей длине станка благодаря регулируемой геометрии гибочной балки
    • Удобный в использовании и высокопроизводительный — благодаря вертикальному подъему прижимной балки на 90мм
    • Возможна остановка балки на любой высоте раскрытия
    • Быстрый прижим материала благодаря эксцентриковому механизму
    • Высокая мобильность, оборудован колесами со стопорным механизмом
    • Европейское качество – произведен в EU.
    • Срок гарантии – 1 год
    • Большой набор дополнительных опций для облегчения работы на листогиб

    Технические характеристики

    Пример. Вам необходимо изготовить коробочку высотой 50 мм. загнутую на 90 º с 4–х сторон, с металлической заготовки размером 500 мм х 500 мм. Ваши действия. Фиксатор высоты прижима балки нужно поднять и зафиксировать на высоте 50 мм.

    С помощью угловысечнога станка или ножниц по металлу, заготовку подготовить к соответствующей формы (надрезать в углах).

    Следующим шагом является изготовление из древесины или покупка металлического профиля, который будет выполнять функцию сегмента, высотой не менее 50 мм. и шириной не более 500 мм.

    Располагаете заготовку между верхней и нижней траверсами, на заготовку кладете «Сегмент», зажимаете контролируя силу нажима верхней балки и осуществляете загиб детали на 90 º.

    Подобную процедуру осуществляете со всеми сторонами заготовки. Коробочка готова.

    Дополнительная опция позволяет изготавливать короба с высотой бортика до 90 мм.

    Данная опция поставляется на заказ (устанавливается на заводе) и способна частично заменить сегментный станок.

    • Эксцентриковый механизм прижимной балки

    Быстрый прижим материала обеспечивает Эксцентриковый механизм прижимной балки

    Высокое качество гибки и возможность остановить прижимную балку в любой точке обеспечивает ее Вертикальный подъем.

    Высота раскрытия до 90 мм

    Высота раскрытия больше аналогов и составляет 90 мм. Это дает возможность удобно располагать заготовку с высокимибортами.

    Вес станка (от 120 кг) значительно оптимизирован за счет перераспределения нагрузки на усиливающие тяги.

    Высокое качество гибки всегда (без эффекта саблевидности и недогиба) — благодаря регулировке усиливающих тяг можно изменять прогиб всех трех балок.

    • Колеса рояльного типа с фиксаторами

    Небольшой для проходных стальных листогибов такого типа вес станка в сочетании с установленными на опоры колесами рояльного типа позволяют легко перемещать листогиб.

    Удобная и безопасная работа без смещения станка во время работы благодаря колесам с фиксаторами.

    Базовый угломер расположен по обеим сторонам станка и позволяет добиться приемлимого уровня точности.

    Для более точного гиба рекомендуем жидкостный угломер.

    Листогиб Metal Master Euromaster LBM 200 PRO

    • sale
    • Длина от 2 до 3 метров
    • Толщина металла до 1.7 мм

    Видеообзор станка

    • Демозал в Москве
    • Склад
    • Демозал в Санкт-Петербурге
    • Отдел продаж в Орле

    Описание станка Листогиб Metal Master Euromaster LBM 200 PRO

    Эксцентриковый механизм прижимной балки

    Быстрый прижим материала обеспечивает Эксцентриковый механизм прижимной балки

    Высокое качество гибки и возможность остановить прижимную балку в любой точке обеспечивает ее Вертикальный подъем.

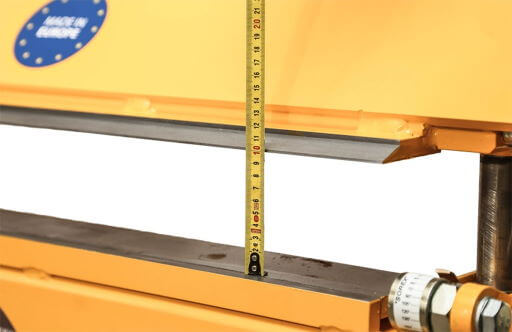

    Высота раскрытия до 100 мм

    Высота раскрытия больше аналогов и составляет 100 мм. Это дает возможность удобно располагать заготовку с высокими бортами.

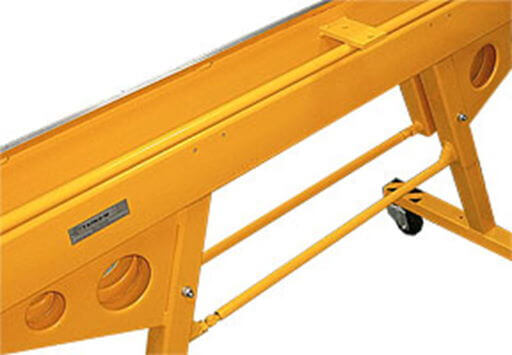

    Усиливающие тяги

    Вес станка (от 120 кг) значительно оптимизирован за счет перераспределения нагрузки на усиливающие тяги.

    Читать еще:  Ручной гибочный станок для профильной трубы

    Высокое качество гибки всегда (без эффекта саблевидности и недогиба) — благодаря регулировке усиливающих тяг можно изменять прогиб всех трех балок.

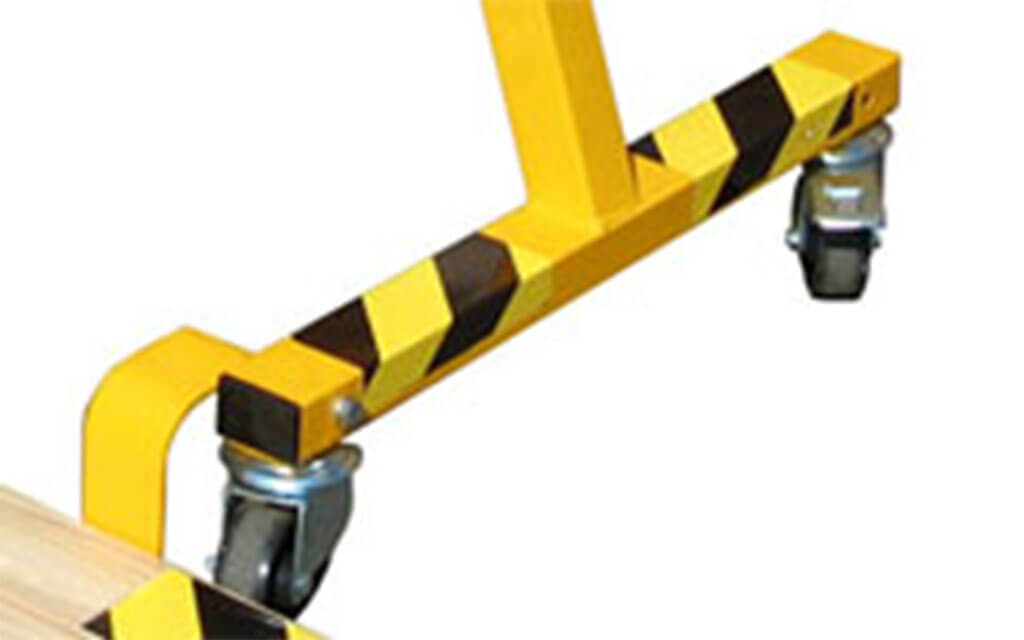

    Колеса рояльного типа с фиксаторами

    Небольшой для проходных стальных листогибов такого типа вес станка в сочетании с установленными на опоры колесами рояльного типа позволяют легко перемещать листогиб.

    Удобная и безопасная работа без смещения станка во время работы благодаря колесам с фиксаторами.

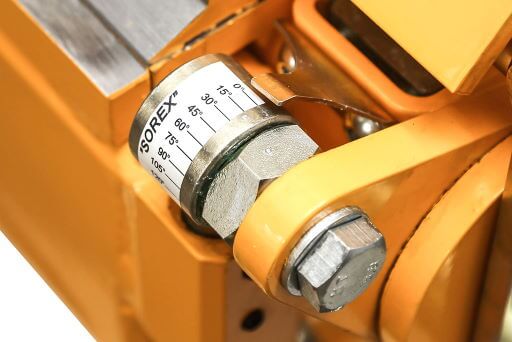

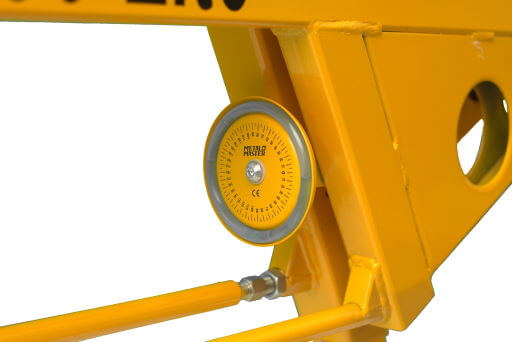

    Механический угломер

    Базовый угломер расположен по обеим сторонам станка и позволяет добиться приемлемого уровня точности.
    Для более точного гиба рекомендуем жидкостный угломер.

    Жидкостный угломер

    Для облегчения повторяемости гибки заготовок на определенный угол станок комплектуется жидкостным угломером и ограничителем угла поворота гибочной балки, позволяющим предварительно установить до четырех вариантов угла поворота.

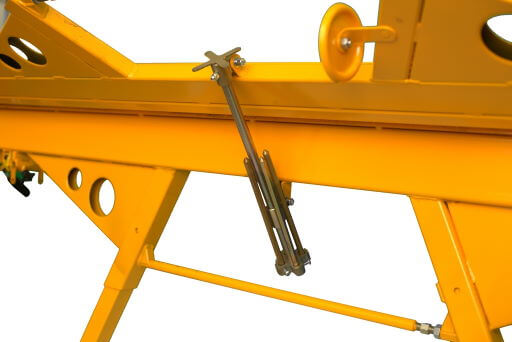

    Ограничитель угла поворота гибочной балки

    В дальнейшем можно легко выбрать один из установленных углов путем простого поворота ограничителя на одну позицию.

    Выбранные варианты ограничителя можно перенастраивать на любой угол поворота гибочной балки в любое время.

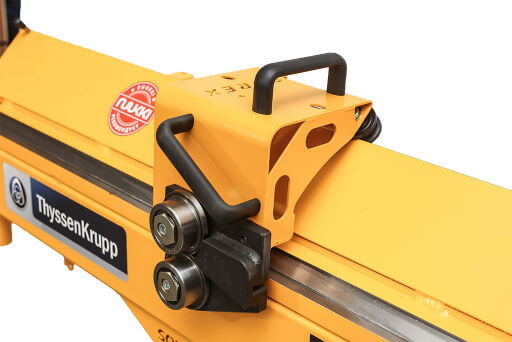

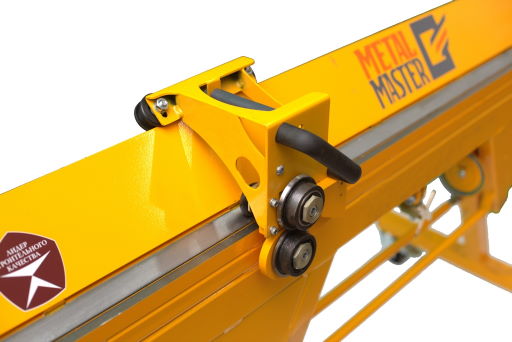

    Роликовый нож

    Роликовый нож обеспечивает промышленное качество реза стали толщиной до 0,8 мм.

    Роликовый нож обладает возможностью регулировок направляющих и режущих роликов и, в случае необходимости, может быть легко подогнан к станку.

    Это удобно в случае необходимости покупки дополнительного ножа к листогибу.

    Направляющей рельсой для роликового ножа служит прижимная балка листогиба.

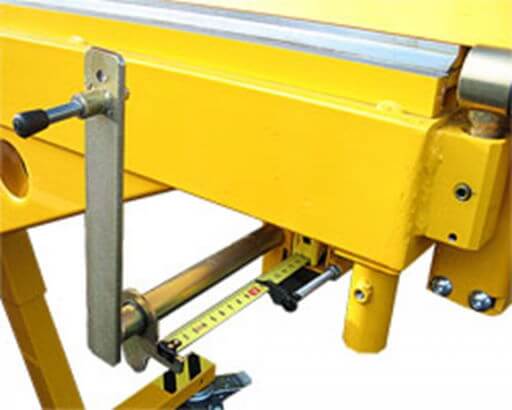

    Фронтальные ограничители

    Фронтальные ограничители (упоры) используются для ускорения раскроя листа на полосы одинаковой ширины — ограничители выставляются на заданный размер. Подача листа с тыльной стороны станка осуществляется до упора листа в ограничитель. После зажима и отрезания заготовки ножом можно повторить операцию «продвижение-отрезание листа» необходимое число раз.

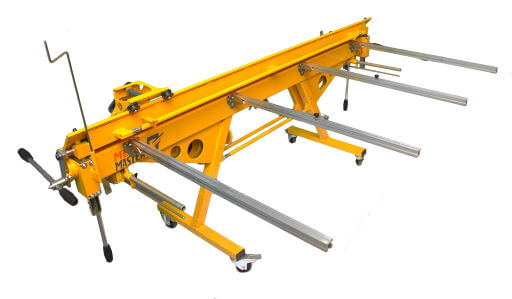

    Стол задней поддержки с ограничителями подачи листа

    Стол задней поддержки позволяет работать с широкими листами.

    На кронштейнах стола задней поддержки расположены ограничители подачи листа и миллиметровая линейка.

    Пользуясь ограничителями подачи листа можно значительно повысить производительность работы на станке по сравнению с гибкой по разметке заготовки.

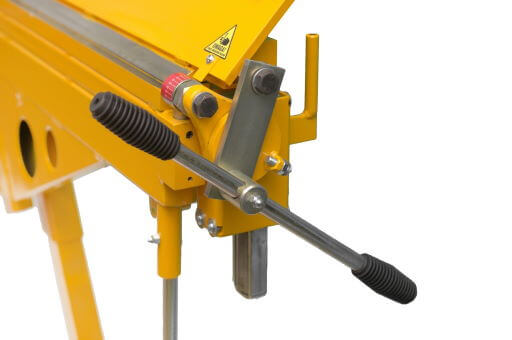

    Дополнительные ручки на гибочную балку

    Дополнительными ручками для гибочной балки целесообразно воспользоваться в случаях, когда приходится работать с листом, который значительно выступает из станка, или когда станок рассчитан на длину листа 2,5 – 3 м.

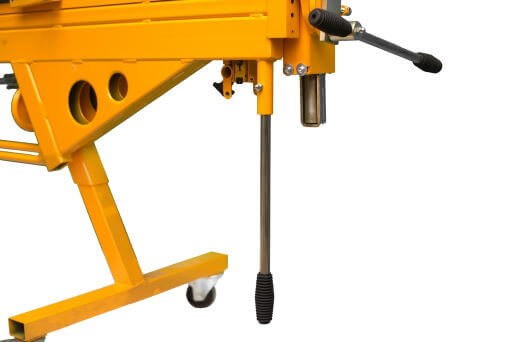

    Ножное управление движением прижимной балки

    Ножное управление движением прижимной балки позволяет значительно повысить производительность работ на листогибе.

    При использовании ножного привода освобождаются руки оператора, что позволяет более быстро и точно размещать деталь в станке.

    Фальцедогибающая машинка

    Для качественного догиба заготовки до 180 градусов применяется фальцедогибающая машинка.

    Использование фальцедогибающей машинки для догиба заготовки более удобно и технологично, чем использование для этой операции самого листогиба.

    Простая и доступная фальцезакрывающая машинка бережет ресурс листогиба, предотвращая его ускоренный износ, который возникает при постоянном догибании гиба до 180 градусов с помощью гибочной балки.

    Валок для радиусной гибки листа

    Для изготовления желобов малого радиуса и отливов с плавным завершением используется валок для радиусной гибки листа.

    Валок крепится на прижимную балку с обратной стороны станка.

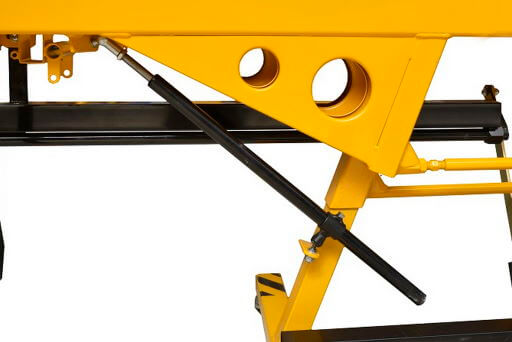

    Компенсатор гибочной балки

    Снижает усилие гиба, повышает производительность станка. Полностью компенсирует усилие, необходимое для подъема гибочной балки. Особенно эффективен при высокой загруженности работника.

    Мобильный листогиб LBM 200 PRO его преимущества:

    • Вес листогиба LBM 200 PRO — 220 кг. Данный станок массивнее и прочнее, что существенно увеличивает срок эксплуатации листогибочного станка
    • Заводская регулировка обеспечивает 100% качество работы сразу после покупки — станок не требует настройки квалифицированного специалиста
    • Самый популярный станок на рынке среди проходных листогибов для изготовления отливов, откосов, доборных профилей к кровле, сайдингу, элементов и комплектующих вентиляции
    • Глубина подачи листа не ограничена
    • Угол гиба 160° для полок (бортиков) до 20 мм и 140° — для полок (бортиков) более 20 мм
    • Надежный и удобный в эксплуатации — гибка стального листа до 0,9мм (для станка 2150мм)
    • Роликовый нож для резки листа до 0,8мм
    • Долговечный – рабочие кромки прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали ThyssenKrupp(Германия)
    • Точный гиб по всей длине станка благодаря регулируемой геометрии гибочной балки
    • Удобный в использовании и высокопроизводительный — благодаря вертикальному подъему прижимной балки на 90 мм
    • Возможна остановка балки на любой высоте раскрытия
    • Быстрый прижим материала благодаря эксцентриковому механизму
    • Высокая мобильность, оборудован колесами со стопорным механизмом
    • Европейское качество – произведен в Польше
    • Срок гарантии – 1 год
    Читать еще:  Профилегибочный станок своими руками чертежи

    Большой набор дополнительных опций для облегчения работы на листогибе

    Листогиб ручной Stalex LBM 2500

    Описание:

    Ручной листогиб Stalex LBM 2500 мм без ограничения подачи листа, предназначен для работы в цеху и на строй площадке — выполняет резку, гибку и формовку листовых металлов для производства профилей, доборных элементов кровли, наружной и внутренней отделки зданий и других профильных металлоизделий. Отсутствие ограничений по глубине обрабатываемого металла дает возможность изготавливать большой ассортимент изделий из листового материала толщиной до 0,8 мм по оцинкованной стали.

    В том числе и такие изделия как квадратная вентиляция – общие габаритные размеры верхней прижимной балки составляют:

    • В прижатом состоянии – 145*145 мм (высота*глубина)
    • В открытом состоянии – 170*170 мм (высота*глубина), относительно заготовки

    Дополнительные фото:

    Особенности и достоинства станка:

    • Угломер станка в диапазоне 0° до 135°, в стандартной комплектации, дополнительные боковые угломеры до 135°;
    • Отрезной роликовый нож на направляющей балке в стандартной комплектации;
    • Возможность установки боковых ручек как в как в верхнем положении, так и в нижнем;
    • Ограничители подачи листа в стандартной комплектации;
    • Прижимная балка оснащена регулировочной тягой, позволяющей в будущем компенсировать прогиб балки в случае необходимости;
    • Прижимная балка станка не имеет вертикального хода, рабочее движение происходит за счёт эксцентрикового механизма — что позволяет даже при долгосрочной эксплуатации станка производить при необходимости не дорогостоящий ремонт;
    • Верхняя прижимная балка соединена с основной балкой — боковыми узлами с поворотно-прижимными регулирующими опорами на подшипниках, что увеличивает срок службы основных частей станка. Подшипники на осях поворотной балки шприцуются;
    • Подшипники в эксцентриковом механизме — не обслуживаемые;
    • Верхняя прижимная балка оснащена газовым амортизатором (1 шт.) – что так же уменьшает нагрузку и облегчает работу оператора, как и в случае с гибочной балкой (стандартной комплектации);
    • Привод нижней гибочной балки оснащен газовым амортизатором (1шт) – что уменьшает нагрузку и эффективно перераспределяет усилие оператора в момент гибки (стандартной комплектации);
    • Станок Stalex LBM оснащен регулировкой нижней основной балки, что позволит в будущем компенсировать прогиб основной балки в случае необходимости при интенсивном и продолжительном темпе производства;
    • Станок имеет уникальною регулировку гибочной балки – 2-мя штангами, верхняя штанга отвечает за компенсацию прогиба средней части балки, нижняя штанга отвечает за компенсацию прогиба по краям гибочной балки;
    • Дополнительно станок можно оснастить: фальцеосадкой и ножным приводом для поднятия и опускания прижимной балки.

    Опции за дополнительную плату:

    • Фальцеосадочная машинка для догиба на 180º: 2 700 рублей
    • Ножной привод: 8 400 рублей

    Технические характеристики:

    • Модель: STALEX LBM 2500
    • Страна изготовитель: Россия
    • Макс. толщина материала, мм* (указанные параметры для гибки листа): 0,8
    • Рабочая длина, мм: 2520
    • Максимальный угол гибки: 145°
    • Ширина (толщина) гибочной балки, мм: 15
    • Ход верхней прижимной балки, мм: 40
    • Габариты (ДхШхВ), мм: 3060х650х520
    • Габариты в упаковке (ДхШхВ), мм: 3250х700х1300
    • Отрезной роликовый нож: в комплекте
    • Макс. толщина резки (материал сталь), мм: 0,7-0,8
    • Ширина режущих роликов: 16 мм
    • Диаметр режущих роликов: 60 мм
    • Общая ширина ножа составляет: 200 мм
    • Газовый амортизатор гибочной балки: в комплекте
    • Газовый амортизатор прижимной балки: в комплекте
    • Длина направляющих ограничителей подачи листа, мм: 600
    • Подшипниковые опоры прижимной балки: есть
    • Штанги регулирующие гибочную балку: есть
    • Регулировка нижней основной балки: есть
    • Угломер в диапазоне 0° до 135°: есть
    • Ограничители подачи листа, шт: 4
    • Вес станка (брутто): 210 кг
    • Вес упаковки: 60 кг
    • Гарантия: 12 месяцев

    *Макс. толщина — указана для обычной стали (низкоуглеродистой и углеродистой стали), с пределом прочности σ В , который не должен превышать параметр σ В
