Гибочный станок для оргстекла

Самодельный станок для гибки оргстекла

Как изготовить простой станок для гибки оргстекла своими руками.

Для изготовления своих самоделок давно уже собирался собрать небольшой станочек для гибки оргстекла и пластика.

Помог случай: попросили сделать подставку для бумажного листа размером А4.

При изготовлении изделий из оргстекла, акрила или пластика применяют нить нихрома. Вот и я собрал небольшой станок и использовал спираль от эл. плитки.


А ещё мне потребовалось:

  • пара дощечек;
  • две петли;
  • винтовая клеммная колодка;
  • алюминиевый профиль;
  • трансформатор 12 В и куски провода (2.5мм 2);
  • пружинка;
  • крепёжные болтики с винтиками.

Изготовление

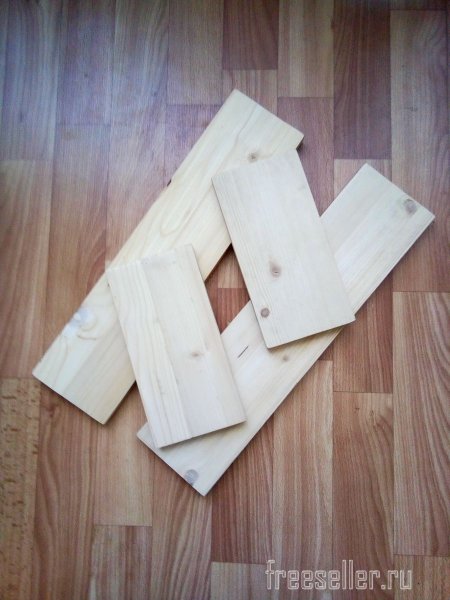

Сперва были изготовлены дощечки: две короткие (200 мм) и две длинные (400мм).

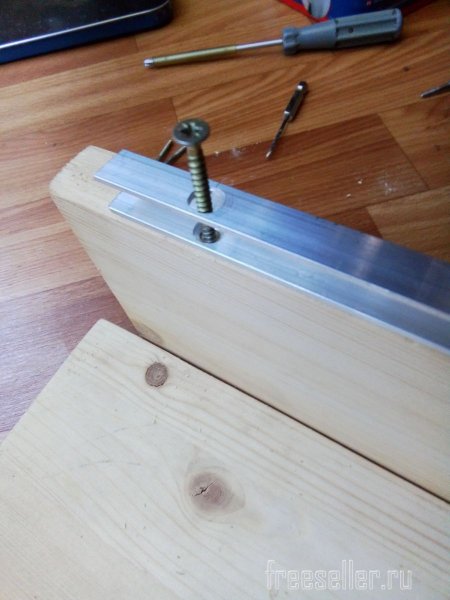

На торце одной из досок закрепил алюминиевый профиль, который послужит отражателем тепла от нити нихрома.

Нужной длины профиля у меня не было, и я собрал его из двух половинок.

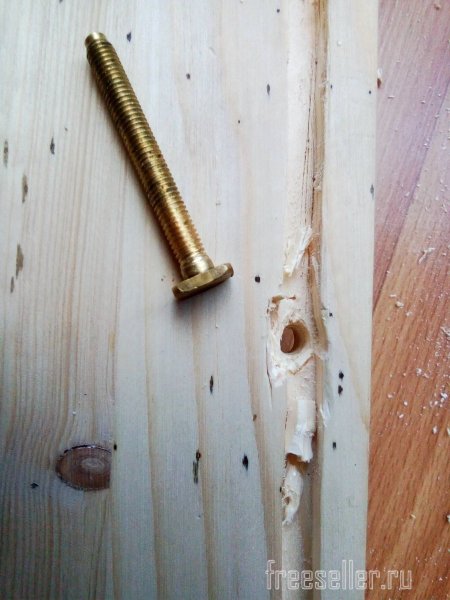

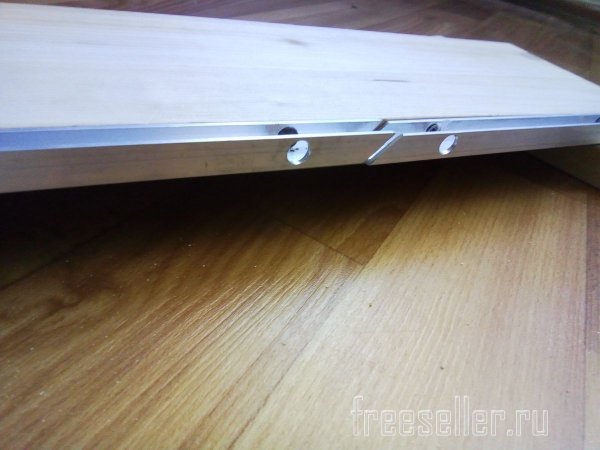

С обратной стороны этой же доски был сделан продольный паз под укладку питающего провода.

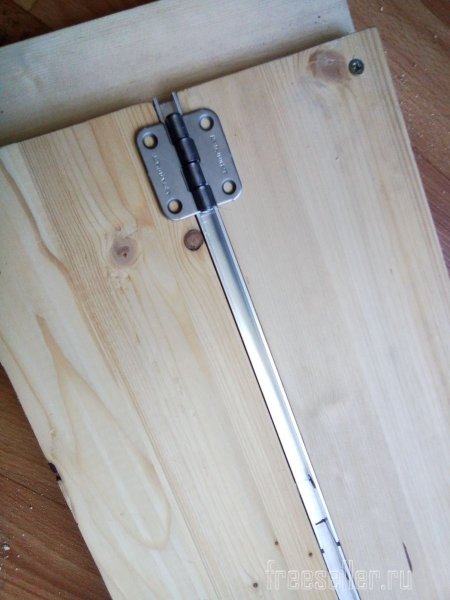

С помощью петель соединил две длинные доски.

Две короткие доски послужили подложкой, и были прикреплены с боковых сторон длинной доски с профилем.

Расстояние между петлями равно чуть больше длины листа формата А4 -300 мм. Основная конструкция готова: дощечки легко можно будет сложить, как книжку.

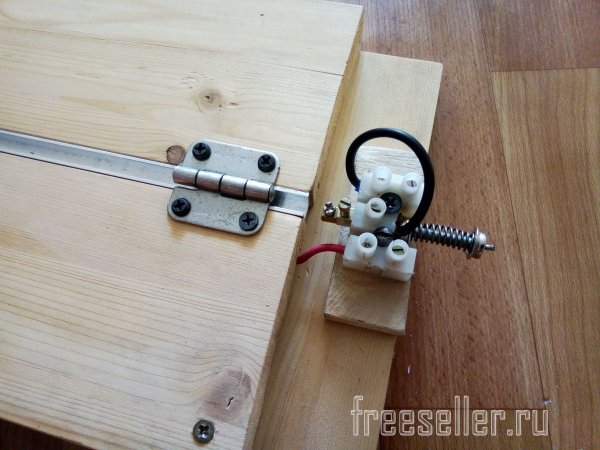

Из клеммника и пружинки собрал простой натяжитель для нити нихрома.

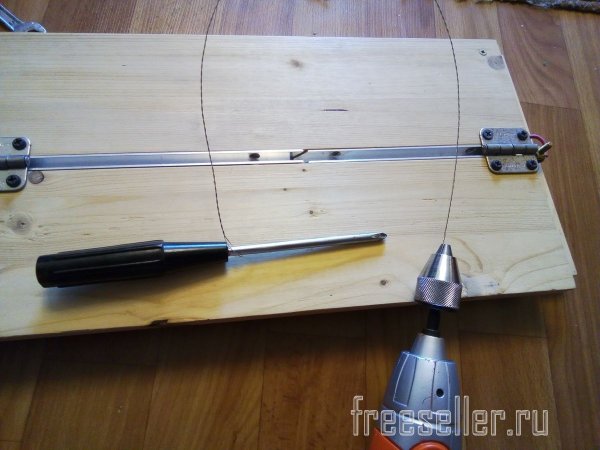

Так как станок собирался из того, что было под рукой, и нужной нити нихрома с большим диаметром не было, пришлось скрутить вместе две нити. Минусом такого решения стало постоянное подтягивание нити после каждого применения.

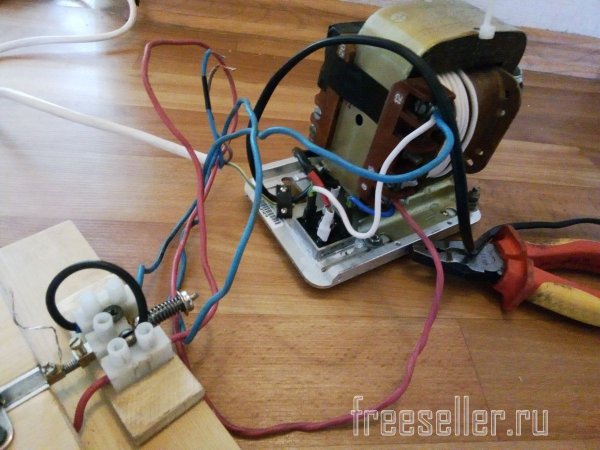

Осталось подключить питание от трансформатора. При первой возможности нить будет заменена, но и при таком варианте она хорошо греет.

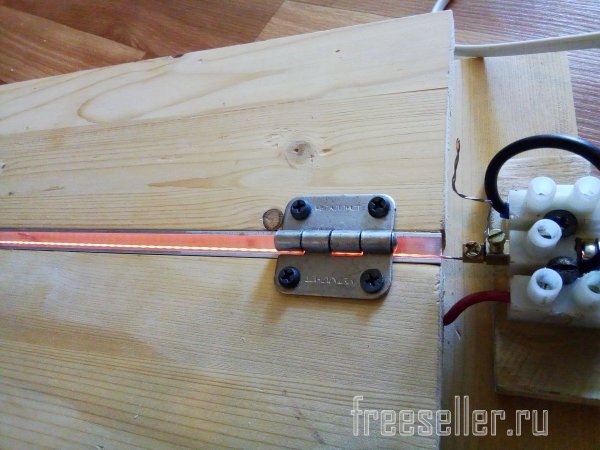

При прогреве пружинка натягивает нить как струну.

Работа со станком

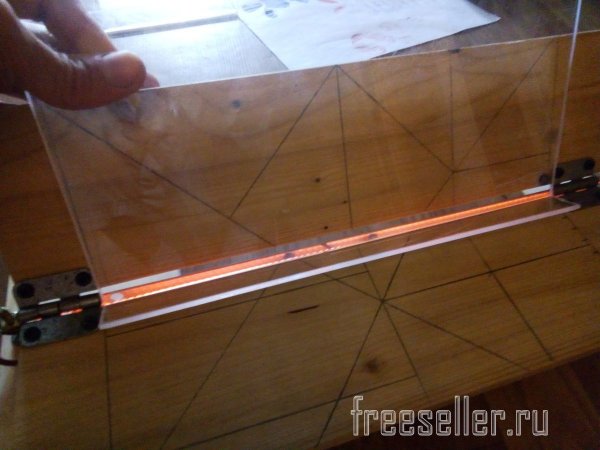

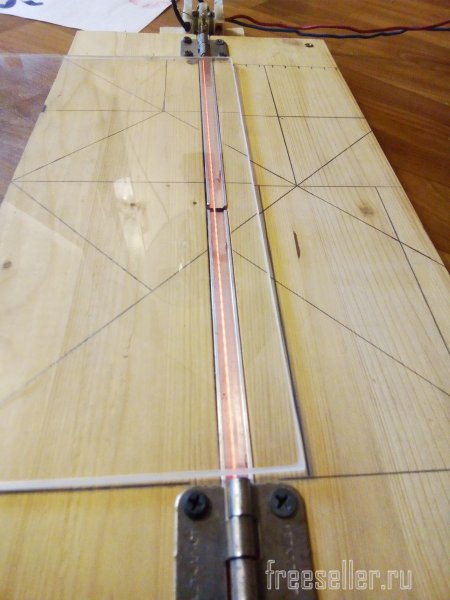

Прогреваем заготовку с двух сторон примерно около одной минуты (время прогрева подбирается экспериментальным путём в зависимости от толщины материала).

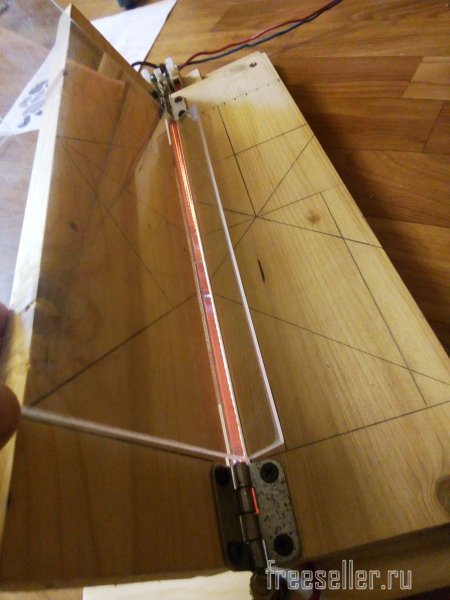

Далее поднимаем одну из половинок (подвижную часть) и придаём нужный угол заготовке, убираем в сторону и фиксируем до остывания.

С обратной стороны держателя ещё приделал ножку.

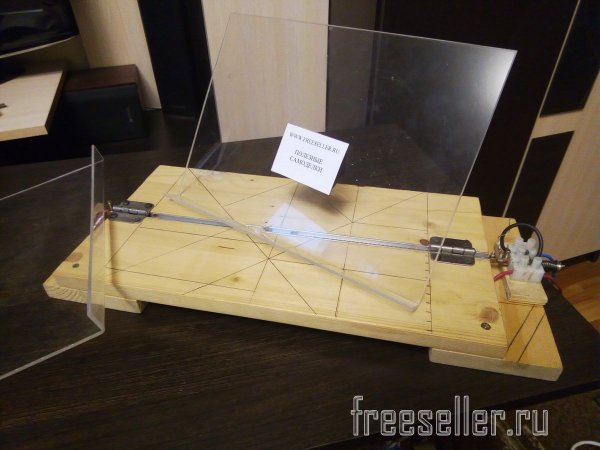

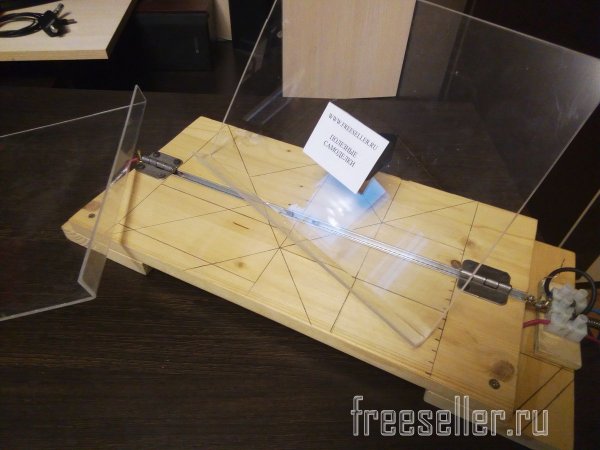

Подставка для бумажного листа готова!

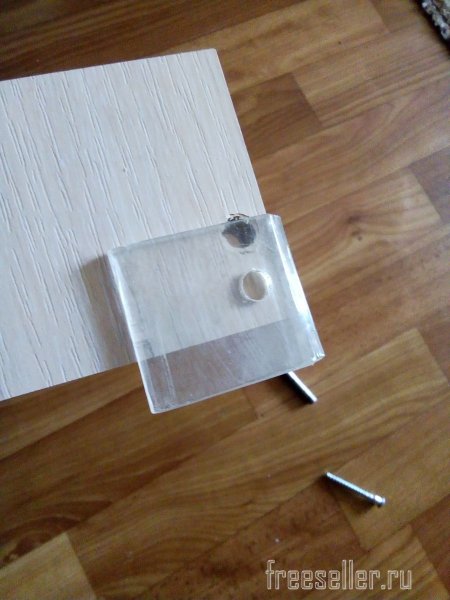

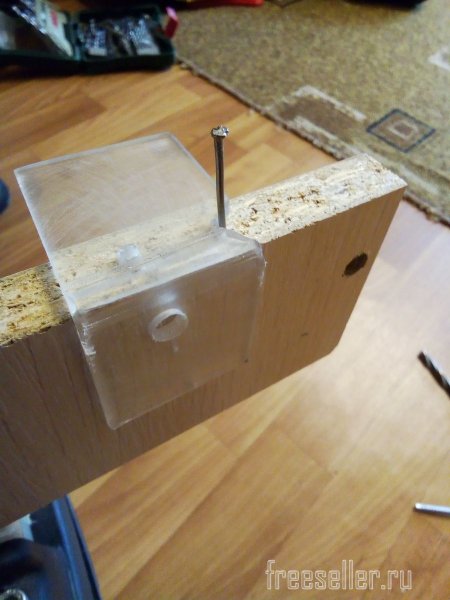

После сборки держателя остались обрезки оргстекла, из которых сделал ещё и кондуктор для сверления отверстий и забивания гвоздей.

С помощью этого станка планирую сделать ещё не одну полезную самоделку.

Уже есть пара идей, где его можно применить!

Станок и оборудование для оргстекла: виды, применение, использование

В наше время органическое стекло применяется достаточно широко, нет отрасли, где такой бы материал не нашел применение. Сегодня изготовление изделий из оргстекла поставлено на поток и рассматривается как удачный бизнес. Поэтому существуют мастерские по изготовлению изделий из стекла и пластика. Для любого производства всегда появляются станки и специальное оборудование, не исключение и производство изделий из оргстекла.

Лазерный станок для резки оргстекла

Изготовление изделия из оргстекла на заказ

Сегодня приобрести готовое изделие не проблема, но бывают случаи, когда требуется заказывать изделие по уникальному чертежу, проекту. Когда все вопросы по изготовлению уже решены, изделие будет произведено на специальном оборудовании. Полимерное стекло – достаточно технологичный, простой в обработке материал, поэтому существует большое количество способов и методов изготовления изделий из этого материала. Выбор зависит только от специфики продукта, сферы его применения, размера, формы.

Но каким бы специфическим ни было производство, оно всегда будет включать определенные моменты в технологической цепочке: создание плана, проекта, изготовление и сборка деталей, декоративное оформление. Конечно, если речь идет о небольших деталях, работа может быть выполнена применением ручного инструмента и средств малой автоматизации.

А вот если, например, необходимо изготовить конструкцию для теплицы или навес для бассейна из этого материала, без станков и специального оборудования не обойтись. В этом случае для производства потребуются:

  • станок для резки оргстекла, в том числе лазерной
  • гравировально-фрезерный станок;
  • циркулярные пилы нескольких видов;
  • термический станок для гибки оргстекла;
  • сверлильное оборудование.

Раскроечные станки, изготовление формы

После того, как проект изделия утвержден, нужно вырезать все его детали для сборки. Промышленное производство требует высокой точности изготовления. Для резки листов применяются такие высокоточные методы как:

  • лазерная резка;
  • фрезеровка;
  • раскройка на форматно-раскроечном агрегате.

Первые два способа производятся на специальном оборудовании с компьютерным управлением. Именно таким способом можно вырезать высокоточные элементы, даже ажурные, декоративные детали. На форматно-раскроечном агрегате можно вырезать простую форму, но большой толщины и с конкретным важным углом наклона.

Если мы хотим получить кромку прозрачную, с острыми углами, то резку нужно будет производить на агрегате с лазером. При использовании такого станка не нужно закреплять материал, так как механическое воздействие он не испытывает, поэтому на агрегате с лазером обрабатывают очень тонкое пластиковое стекло.

Другое дело оборудование для резки оргстекла на агрегате, где резка осуществляется вращающей фрезой. Край у элемента всегда при такой резке получается матовым, а стекло не перегревается и не теряет свои свойства. На этом агрегате можно осуществить полировку деталей, создать какой-нибудь сложный профиль.

Читать еще:  Загибочный станок для профильной трубы

Кроме того, фрезерный агрегат позволяет, помимо резки, производить выточку изделия на определенную глубину. Таким образом, можно получить, например, фигурные пазы, различные направляющие и т.п.

Термогибочный станок

Оргстекло, в отличие от обычного, силикатного стекла, поддается изгибанию, для этого его только необходимо нагреть до определенной температуры. Благодаря тому, что полимер плохо проводит тепло, легко удается произвести локальный нагрев необходимой области, затратив минимум энергии. Если в домашних условиях для того, чтобы согнуть материал можно использовать подручные материалы, например, в виде паяльника, проволоки, фена, то на производстве в этих целях используется специальный термогибочный агрегат.

Термогибочный станок (фото) нужен для сгибания пластика и органического стекла. На этом оборудовании можно гнуть листы от 0,3 до 200 мм с неограниченной шириной. Сегодня в производстве можно встретить станки, которые различаются приводом: пневматическим, ножным, ручным, электромеханическим. Любой из этих станков работает на одном принципе: сначала нагревает материал, потом придает определенную форму и охлаждает.

Станок может иметь несколько независимых элементов нагрева. Можно изменить расстояние между этими элементами или подключить несколько элементов нагрева одновременно. В зависимости от толщины листа применяются односторонние или двухсторонние станки.

Сегодня многие компании выпускают специальное оборудование для работы с оргстеклом, которое может изготовить декоративные изделия в полностью автоматическом режиме. На входе имеем лист полимера, на выходе, например, подставки для ценников.

Термогибочное оборудование (струна)

Термогибочное оборудование (струна)

Сообщение neznaika » 28 июн 2006 19:28

Здраствуйте. Не подскажите, где можно купить устройство для гнутия акрила, в народе ее называют молния или термодизайнер. Раньше ВМТ продовал, сейчас у них нету. Пробовал искать, не нашел в продаже, отвечают, мол все такое устройство делают сами, а как конкретно.

В общих чертах я конечно предчтавляю как оно устроено, но может где поподробней можно почитать, а лучше готовое купить

Сообщение Nikolay » 29 июн 2006 16:12

Добрый день Олег.

Акрил сгибаем на горячей струне. Струна крепится на 2-х роликах закрепленных на бакелитовой фанере (10 мм). Один ролик неподвижный, а другой с пружиной (для натяжения струны во время ее нагрева). Трансформатор 220 в с выходом на 24 в. Струна из нихрома Д=0,5 мм, длина не менне 600 мм (подберешь при подключении, чтобы не сильно красная была при нагреве, или поставь латр-реостат). Струна идет по кромке фанеры не касаясь ее. На стол закрепишь 1 мм пластик на него будешь класть заготовку из акрила,заготовка должна быть выше струны Конечно есть готовые станки на 4 -е струны. Видел его на выставке в Москве года два назад. Посмотрел его и сделал себе то, что описал выше.
С уважением, Николай.

Оборудование и инструмент для резки и гибки оргстекла.

Сообщение Ramires » 12 июл 2006 15:56

Собрались покупать фрезерно-гравировальный станок. Цели — изготовление небольших объемных букв, производство POS-продукции (ценники и т.п.) из оргстекла. Подскажите какой для этих целей подойдет фрезер (вряд ли он должен быть европейский или американский). Размер стола примерно 100х100. Желательно чтобы впоследствии машина подошла под исполнение других задач (гравировка, обработка композита. )

И отдельный вопрос: есть ли у кого то специальное оборудование для гибки оргстекла? Сколько это удовольствие стоит, и где его взять?

Сообщение neznaika » 12 июл 2006 20:58

Сообщение Sergey Belokurov » 13 июл 2006 05:44

Ramires
Есть два решения «дешевое» и «ручное» .

Начнем с ручного.
Необходим лобзик и струна, цена вопроса незначительная, правда все делать прийдется руками. Композит резать в дальнейшем не удастся.

Дешевый способ. Это фрезерный аппарат для резки, а гнуть опять же струной. Способ получается полуручной, зато можно и композит и дерево и латунь и пластик крамсать фрезерным аппаратом. Цена вопроса около 10 тыс. условных единиц.

Сообщение Александр Романов » 13 июл 2006 08:38

Раз уж речь зашла об оргстекле, то лучше струны не найти. На ней же практически любой пластик гнуть можно. И просто, и дешево, и относительно безопасно.

Как гнуть оргстекло?

Сообщение Антон Кузнецов » 17 окт 2006 21:22

Сообщение Вадим Гурьев » 20 окт 2006 21:53

Сообщение SiL » 21 окт 2006 07:50

Сообщение Вадим Гурьев » 30 окт 2006 04:24

Прошу прощения за молчание. У нас все делалось эмпирическим способом. Взяли нихром, растянули на нужную длину, стали подбирать транс. Диаметр проволоки не критичен — от 0,3 до 1 мм, главное-трансформатор, который бы при 12-24 вольтах выдавал бы достаточно мощности. Желательно также иметь ЛАТР или что-то подобное для регулировки напруги на нихроме. Первый аппарат, собранный нами, был прост до хохота — проволока 0,25 (не точно помню),длина 0,5 м, последовательно включен старый мощный совецкий утюг и все! Следующий был серьезнее- транс куплен в ж/д депо (они стоят в каждом вагоне), мощность офигительная, нихромовая обмотка. С него же была отмотана струна с нерабочей обмотки, диаметр 1 мм. Что надо иметь в виду- при нагревании длина струны очень сильно увеличивается, поэтому нужно придумывать систему натяжки. Затем на листе асбоцемента крепятся еще два листа с щелью между ними примерно 5-7 мм. В этой щели и находится нихром. Хотя делали и из фанеры- слегка дымится, обгорает, но работает.

Читать еще:  Листогибочный станок русич

А вообще у нас есть дядя Вова, который приходит с утра и спрашивает- ну, что нибудь придумать вам еще грамм примерно на 200? Ему отпускаются вожделенные граммы, а через пару дней он приносит прототип готового прибора

Сообщение 777 » 31 окт 2006 00:35

Как согнуть оргстекло

Современной органическое стекло благодаря своим свойствам получило большую популярность в различных отраслях промышленности и в быту. Его успешно применяют в автомобильной промышленности, при производстве парниковых сооружений, межкомнатных дверей, рекламных конструкций, отдельных элементов фасадов зданий, различных конструкций в радиоэлектронной промышленности. Благодаря своей светопроницаемости и большой цветовой гамме из него изготавливают различные светильники производственного и бытового назначения (мигалки, бегущие огни).

Основные особенности работы с органическим стеклом

Чтобы добиться хороших результатов при проведении работ с изгибом органического стекла, следует учитывать его особенности. Они позволят избавиться от возможного брака и перерасхода материала. Гибка оргстекла в домашних условиях достаточно не сложная операция.

Оргстекло в декоре

Прежде всего, необходимо правильно рассчитать размеры будущей детали, с учётом радиуса изгиба. Если опыта не достаточно, бывает целесообразно изготовить макет будущей детали из картона или плотной бумаги (если деталь не крупных размеров).

При выборе материала необходимо очистить заготовку, лучше промыть её чистой водой и удалить все мелкие частицы, которые находятся на поверхности. Это возникает из-за образования электрического заряда на поверхности. Необходимо избегать применения любых абразивных материалов, даже самых мелких фракций. Это приведёт к существенному снижению прозрачности будущей детали. После промывки профессионалы дают органическому стеклу высохнуть в течение 24 часов, желательно при комнатной температуре. Если время ограничено, можно воспользоваться строительным феном. В этом случае необходимо соблюдать тепловой режим. Температура направленного потока воздуха не должна превышать 80 °С. Для получения хорошего результата используют эмпирический подход, который позволяет рассчитать время сушки. Согласно этому подходу необходимо тратить один час на каждый миллиметр толщины стекла. Следовательно, если стекло имеет толщину 3 мм, его необходимо просушивать не менее трёх часов.

После сушки можно приступить к производству работ. Однако следует помнить, что целесообразнее проводить нагрев требуемого участка с противоположной стороны от поверхности сгиба. Если необходимо получить заданный внутренний угол, прогревают внешнюю сторону стекла.

Детали из оргстекла

Необходимо учитывать температуру нагрева. Органическое стекло, как материал, сделанный из органических соединений, может не только нагреться, но расплавиться и даже загореться. Профессионалы советуют поддерживать температуру нагрева примерно в 150 °С. Если, кроме задачи изменения конфигурации поверхности, возникает необходимость произвести заливку определённой формы органическим стеклом, его необходимо нагревать до температуры более 170 °С.

Важной особенностью является необходимость прогрева такой площади органического стекла, которая превышает толщину стекла в три раза. Сгибая стекло толщиной в 4 мм, следует осуществлять прогрев полосы шириной в 12 мм. Для материала толщиной более 5 мм, необходимо производить прогрев с обеих сторон по линии планируемого изгиба.

После завершения работ необходимо произвести охлаждение детали, без применения быстрых способов охлаждения (поток холодной воды или воздуха). Подобная спешка может привести к образованию внутренних трещин, пузырьков, деформации. Поэтому для получения требуемого угла изгиба необходимо аккуратно соблюдать технологическую последовательность.

Методы сгиба органического стекла

Наиболее известные принципы осуществления сгиба оргстекла являются:

  1. С помощью строительного фена.
  2. Сгибание в горячей воде (методом кипячения).
  3. С использованием специальной нихромой проволоки.
  4. С применением металлической трубы.

Весь технологический процесс целесообразно разделить на два этапа. Первый этап, так называемый подготовительный, второй – основной, непосредственно сам процесс изгиба.

Подготовительный этап

Этот этап предполагает подготовку необходимого инструмента и самой заготовки.

В зависимости от того, какой метод будет выбран, потребуются следующие инструменты и оборудование:

  • тиски или несколько струбцин для крепления заготовки;
  • ручной или механический режущий инструмент (это может быть ножовка по металлу, электрический лобзик);
  • форма для сгибания (обычно применяют металлическую трубу, деревянный брусок, столешницу или другой инвентарь, способный обеспечить требуемый радиус изгиба);
  • абразивный материал для сглаживания краёв конструкции;
  • ёмкость для воды;
  • источник электрического тока (может быть переменного или постоянного);
  • мягкие вкладыши, для предотвращения механических следов от тисков или струбцин на поверхности детали.

Любая операция изгиба органического стекла предполагает его нагревание. Это может быть нагревание непосредственного места изгиба или всей детали, если её размеры не велики. Для этих целей используют различные источники тепла.

С помощью строительного фена

При необходимости согнуть большой кусок органического стекла или достаточно протяжённую деталь, в качестве источника тепла применяют мощный строительный фен. Его мощность должна быть такой, чтобы она позволяла прогревать достаточно большой участок детали.

Читать еще:  Листогибочный станок своими руками чертежи фото

Сгиб оргстекла с помощью строительного фена

Лист зажимают в тисках, или если это не возможно из-за больших размеров используют несколько струбцин. С их помощью его фиксируют к столешнице. Отмечают будущую линию сгиба и постепенно тщательно прогревают струёй горячего воздуха область, прилежащую к линии будущего сгиба. После размягчения этой области оргстекла производят изгиб на необходимый угол. Полученную деталь охлаждают естественным путём в течение необходимого времени.

Сгибание в горячей воде (методом кипячения)

Этот способ у профессионалов считается наиболее простым и наименее энергозатратным. Для его реализации практически не требуется специальный инструмент.

Реализация его заключается в следующем:

  • подготовленную ёмкость с водой нагревают таким образом, чтобы вода начинала кипеть (размер ёмкости выбирается таким образом, чтобы в ней можно было свободно работать с обрабатываемой деталью);
  • в кипячёную воду опускают деталь из оргстекла и выдерживают её там, в течение пяти минут (время зависит от толщины детали);
  • после того, как заготовка будет хорошо прогрета, необходимо её извлечь, и придать требуемую форму.

Сгиб оргстекла путем помещения на разогретую поверхность

Особенность этого метода является то, что приходится работать с полностью нагретой заготовкой. Поэтому необходимо предусмотреть способы защиты от высокой температуры.

С использованием специальной нихромовой проволоки

Данный способ считается наиболее технологичным. Для его реализации используется специальная нихромовая проволока и источник постоянного напряжения. Мощность источника должна обеспечивать нагрев этой проволоки до необходимой температуры.

Применение специальной нихромовой проволоки

Сам процесс реализовывается в несколько этапов.

  1. Заготовку обязательно тщательно просушивают. Без этой операции в местах изгиба могу образоваться пузырьки влаги, способные окажут негативное влияние на прочность в месте изгиба, снизят прозрачность, существенно ухудшат внешний вид. Сушку необходимо производить в соответствии с рекомендациями, которые были приведены ранее.
  2. Готовую деталь закрепляют на поверхности верстака. Над предполагаемой линией сгиба натягивают нихромовую проволоку. Высота от поверхности органического стекла не должна превышать пяти миллиметров. Наносить предварительную разметку на лист карандашом, маркером, другими красителями не целесообразно. Нагрев места изгиба может вызвать диффузию красителя в поверхностный слой органического стекла. Удалить такую полосу практически не возможно.
  3. Проволока подключается к источнику постоянного тока. Удобнее будет работать, если источник является регулируемым. В этом случае существует возможность постепенного увеличения силы электрического тока, проходящего через нить, а следовательно, постепенного повышения температуры накала. Необходимо добиться температуры накала равной примерно 150 °С. Именно начиная с этой температуры, происходит деформация органического стекла.
  4. Достигнув этой температуры, линия изгиба станет пластичной и часть листа под собственным весом начнет наклоняться в низ. Остаётся придать заготовке требуемый угол. После завершения процесса необходимо дать готовой детали остыть.

С применением металлической трубы

Такой метод применяется в том случае, если необходимо придать заготовке не просто изгиб, а определённый радиус закругления, а также применим в домашних условиях. В этом случае, в качестве заготовки требуемого радиуса используется металлическая труба. Для проведения операции нагревают либо саму трубу, либо место изгиба с помощью мощного паяльника с широким жалом или паяльной лампой.

Сгиб с применением металлической трубы

Последовательность реализации технологического процесса выглядит следующим образом:

  1. Холодный лист органического стекла укладывают сверху на заранее закреплённую трубу. Отмечают место начала изгиба.
  2. При помощи паяльной лампы или паяльника постепенно нагревают область изгиба. Когда материал становиться мягким вручную аккуратно производят поворот листа вдоль трубы, гнём до нужного угла. Применение паяльника позволяет нагреть участок изгиба до предельной температуры. Этот момент легко определяется по появившемуся треску материала.

Если используется другой вариант, то сначала нагревают трубу, и затем прикладывают лист оргстекла. Вокруг нагретой трубы осуществляют загиб.

Использование любого из перечисленных методов предполагает проведение работ с такими опасными факторами как:

  • приборы и устройства находящиеся подключенные к высокому напряжению;
  • высокие температуры;
  • возможное появление осколков при сломе стекла (при недостаточном нагреве).

Чертеж гибочного станка для оргстекла

Поэтому, чтобы обезопасить себя во время проведения этих работ, необходимо соблюдать правила техники безопасности.

Достоинства и недостатки органического стекла

Органическое стекло обладает целым рядом достоинств, которые способствовали его большой популярности. К ним относятся:

  • обладает хорошими антиударными свойствами;
  • относительно небольшой вес (позволяет создавать сложные и достаточно громоздкие конструкции);
  • является прекрасным диэлектриком;
  • обладает высокой пропускной способностью во всём диапазоне видимого спектра;
  • достаточно устойчиво к воздействию атмосферных факторов (повышенной влажности, различных видов осадков, низких температур);
  • обладает хорошими экологическими показателями (при нагревании не происходит выделения вредных химических элементов);
  • достаточно высокая устойчивость к воздействию слабоагрессивных средств;
  • хорошие механические свойства (достаточно легко обрабатывается и поддаётся деформации);
  • имеет широкую цветовую гамму;
  • хорошую эксплуатационную безопасность (при повреждении не происходит формирования опасных осколков).

Основным недостатком этого материала является слабая устойчивость к внешнему воздействию твёрдых предметов (быстро образовываются царапины, надрезы, трещины). Кроме этого, негативным явлением можно считать образование поверхностного электрического заряда, из-за своих электростатических свойств.
