СГА-1 станок для гибки арматурной стали
Схемы, описание, характеристики

Сведения о производителе станка для гибки арматурных сталей модели СГА-1

Производитель станка для гибки арматурных сталей модели СГА-1 — предприятие Строительные машины г. Санкт-Петербург.

На рынке строительного оборудования России присутствует несколько отечественных разработчиков и изготовителей станков для гибки арматуры, и множество иностранных фирм из Китая, Турции, Болгарии, Италии и т.д.

Наиболее известные российские производители станков для гибки арматурной стали:

  • Астраханский станкостроительный завод — электромеханические гибочные станки СГА-40, СГА-55, СГА-55У
  • Долина — Кувандыкский завод КПО — электромеханические гибочные станки МГА, МГА2
  • ПромСтройМаш г. Барнаул — электромеханические гибочные станки УГА-40
  • Строительные машины г. Санкт-Петербург — электромеханические гибочные станки СГА-1, СГА-1ЭБ, СГА-50, СМЖ-179
  • Унитех г. Новочебоксарск — электромеханические правильно-гибочные станки СМЖ-173.03

СГА-1 станок электромеханический универсальный для гибки арматурной стали. Назначение, область применения

Станок предназначен для холодной гибки прутков арматуры железобетонных конструкций в цехах заводов и на строительных площадках под навесом.

Универсальный станок для гибки арматурных сталей придает арматурным стержням заданную форму путем отгибов крюков на концах стержней, которые служат для изготовления хомутов, монтажных петель и пр.

Общий вид станка для гибки арматуры СГА-1

Станок СГА-1 состоит из: сварной рамы, привода, червячного редуктора, плиты, установленной на раме, с закрепленным на ней гибочным диском.

На гибочном диске устанавливаются центральный и гибочный пальцы. Упорный палец с роликом устанавливается в отверстие планки, приваренной к плите (верхнему листу) рамы.

Вращение от электродвигателя (привода) на входной вал червячного редуктора передается через клиноременную передачу и шестерни. Изменение частоты вращения гибочного диска производиться перестановкой шестерен. Для выполнения требований экологии предусмотрено удаление окалины с листа рамы через воронку, присоединяемую к цеховой вытяжной вентиляции.

СГА-1 работает следующим образом: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55 мм изгибаются вокруг ролика, а радиусом 20 мм — непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.

Общий вид станка для гибки арматуры СГА-1ЭБ (с Электронным Блоком)

Станок СГА-1ЭБ отличается от базового станка СГА-1 наличием электронного блока, позволяющего автоматизировать процесс гибки в условиях серийного производства деталей из арматуры.

Станок СГА-1ЭБ имеет два режимы работы – ручной и автоматический. Ручной режим удобен при одиночных или небольших количествах гибов и используется при наладке станка, при проверке датчиков. В ручном режиме можно работать при отказе датчиков, что исключает простой станка. Автоматический режим используется при многократной реализации одного или нескольких последовательных гибов.

Ручной режим работы:

  • При нажатии на педаль включается вращение вперед, при отпускании педали поворотный диск останавливается (практически без выбега)
  • При повторном нажатии включается вращение назад, при отпускании педали поворотный диск останавливается

Автоматический режим работы имеет два подрежима:

  • Режим одного гиба
  • Режим n-гибов на одной из восьми программ

На боковой панели установлен противоударный дисплей, на котором указывается «Заданное значение» угла гиба. Для изменения «Заданного значения» угла гиба предназначены кнопки +/-. При кратковременном нажатии на кнопку происходит изменение «Заданного значения» на 1 градус, при длительном нажатии на 10 градусов.

Станок СГА-1. Плита и приспособления для гибки арматуры

СГА-1 Плита и приспособления для гибки арматуры. Комплект поставки

  1. Плита
  2. Диск
  3. Ролик СГА-1.06.006
  4. Палец центральный СГА-1.06.002
  5. Штырь СГА-1.06.008
  6. Ролик СГА-1.06.009
  7. Рольганг
  8. Кулачок останова
  9. Выключатель конечный останова
  10. Кулачок реверса
  11. Выключатель конечный реверса
  12. Палец СГА-1.06.007
  • Вилка СГА-1.08.001
  • Кронштейн для гнутья пакетом СГА-1.09.000

СГА-1 Запасные части для станка гибки арматуры

  • Вал вертикальный СГА-1.02.004
  • Вилка СГА-1.08.001
  • Колесо червячное СГА-1.02.023
  • Кронштейн СГА-1.09.010
  • Палец СГА-1.06.007
  • Палец центральный СГА-1.06.002
  • Ролик СГА-1.06.006
  • Ролик СГА-1.06.009
  • Червяк СГА-1.02.011
  • Шестерня СГА-1.02.012
  • Шестерня СГА-1.02.013
  • Шестерня СГА-1.02.019
  • Шестерня СГА-1.02.021
  • Штырь СГА-1.06.008
Читать еще:  Гибочный станок по металлу

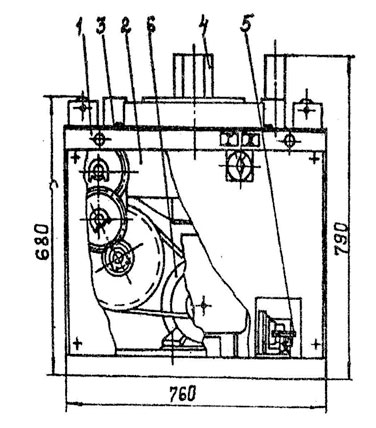

Расположение составных частей на станке для гибки арматуры СГА-1

  1. Рама станка сварная
  2. Редуктор
  3. Плита
  4. Приспособление для гибки арматуры
  5. Педаль
  6. Электропривод

Кинематическая схема станка для гибки арматуры СГА-1

  1. Электродвигатель
  2. Шкив d1 = 98 мм
  3. Ремень клиновый
  4. Шкив d2 = 260 мм
  5. Шарикоподшипник № 208
  6. Шестерня z = 19
  7. Шестерня z = 37
  8. Шестерня z = 16
  9. Шестерня z = 40
  10. Червяк z = 2
  11. Червячное колесо z = 60
  12. Роликоподшипник № 7310
  13. Шарикоподшипник № 118

Станок для гибки арматуры СГА-1 состоит из рамы, редуктора, плиты, приспособлений для гибки прутков, электрооборудования и педального управления. На верхней части сварной рамы установлены плита с редуктором и приспособление для гибки прутков, а в нижней части — подмоторная плита для крепления двигателя и его перемещения при натяжении ремней. Плита служит крышкой редуктора и рабочим столом станка. К плите приварены бруски с отверстиями под упорные штыри и приспособления для гибки и закреплены ролики для опоры на них арматурных прутков. Для удаления окалины на плите предусмотрена воронка с фланцевым креплением для присоединения к цеховой вытяжной вентиляции.

Приспособление для гибки прутков состоит из гибочного диска, закрепленного на нем гибочного пальца, центрального пальца с роликоми упорного пальца (штыря) с роликом. На гибочном диске имеются отверстия с втулками для установки гибочного пальца, а также расположенные по окружностиотверстия для установки кулачков останова и реверса, воздействующих на соответствующие конечные выключатели. Привод гибочного диска осуществляется от двигателя через клиноременную передачу, две открытые зубчатые передачи и червячный редуктор. Скорость вращения гибочного диска можно изменить перестановкой шестерен.

Схема электрическая станка для гибки арматуры СГА-1

Перечень электрооборудования станка для гибки арматуры СГА-1:

  • Электродвигатель — М
  • Магнитный пускатель — КМ-1.КМ-2
  • Автоматический выключатель — SA1
  • Конечный выключатель педали — SQ1
  • Конечный выключатель реверса — SQ2
  • Конечный выключатель останова — SQ3
  • Тепловое реле — РТ1
  • Кнопка останова — К1

При включении автоматического выключателя (SA1) происходит подключение питания к станку.

При нажатии педали происходит замыкание контактов конечного выключателя (SQ1) и вращения гибочного диска по часовой стрелке. При переключении контактов конечного выключателя (SQ2) происходит возврат гибочного диска в исходное положение до размыкания контактов конечного выключателя (SQ3), двигатель останавливается. Повторный цикл работы станка происходит аналогично.

Вилка СГА-1.08.001 для гибки арматуры на станке СГА-1

Кронштей СГА-1.09.000 для гибки пакетом на станке СГА-1

Видео — работа на станке для гибки арматуры СГА-1

СГА 1

Установка для гибки арматурной стали СГА 1 (УГА-40)

Технические характеристики СГА 1

Фотопрезентация СГА 1

Установка для гибки арматуры модели УГА-40 (СГА-1). Вид сбоку

Установка для гибки арматуры модели УГА-40 (СГА-1). Вид сбоку

Установка для гибки арматуры модели УГА-40 (СГА-1). Червячное колесо

Установка для гибки арматуры модели УГА-40 (СГА-1).На складе

Устройство, схема работы СГА 1

Состав, устройство и работа станка СГА 1

Станок состоит из следующих основных узлов рамы 1, редуктора 2, плиты 3, приспособления для гибки арматуры 4, педального управления 5 и электрооборудования 6.

Рама станка состоит из каркаса и каретки.

Каркас — сварной, из углового проката и служит для крепления всех узлов станка.

Каретка служит для крепления электродвигателя и натяжения клиновых ремней. На верхнем поясе рамы установлена плита в сборе с редуктором и приспособление для гибки арматуры.

В передней части рамы укреплены магнитные пускатели и автоматический выключатель.

К нижнему поясу рамы приварена плита с педальным управлением.

Редуктор 2 состоит из закрытой червячной пары и двух пар открытых цилиндрических шестерен.

Изменение скорости вращения гибочного диска производится путем перестановки шестерен 6 и 7.

Плита 3 служит крышкой редуктора и рабочим столом станка.

К плите приварены квадратные планки с отверстиями под упорные штыри 5 приспособления для гибки.

На плите смонтированы рольганги 7 и выключатели конечные для реверса II и останова 9 гибочного диска.

Для удаления окалины на плите смонтирована воронка с фланцевым креплением для приспособления к цеховой вытяжной вентиляции.


1 – плита; 2 – диск; 3 – ролик; 4 – палец центральный; 5 – штырь; 6 – ролик; 7 – рольганг; 8 – кулачок останова; 9 – выключатель конечный останова; 10 – кулачок реверса; 11 – выключатель конечный реверса; 12 – палец.

Приспособление для гибки арматуры состоит из гибочного пальца 12, центрального пальца 4 с роликом 3, упорного штыря 5 с роликом 6. На гибочном диске 2 имеются четыре отверстия со втулками для станка гибочного пальца 4, а также кулачки останова 8 и реверса 10. Необходимо иметь в виду, что кулачок останова 8 короче кулачка реверса, чтобы избежать переключения им конечного выключателя реверса.

Читать еще:  Универсальный вальцегибочный станок 33952

Электрооборудование станка СГА-1

состоит из электродвигателя (М), магнитного пускателя (КМ-1.КМ-2), автоматического выключателя (SA1), конечных выключателей педали (SQ1), реверса (SQ2) и останова (SQ3), теплового реле (РТ1), кнопки останова (К1). При включении автоматического выключателя (SA1) происходит питание станка.

При нажатии педали происходит замыкание контактов конечного выключателя (SQ1) и вращения гибочного диска по часовой стрелке. При переключении контактов конечного выключателя (SQ2) происходит возврат гибочного диска в исходное положение до размыкания контактов конечного выключателя (SQ3), двигатель останавливается. Повторный цикл работы станка происходит аналогично

Принцип действия станка при гибке арматурной стали:

Пруток А укладывается на гибочный диск 2 между центральным пальцем 4 с роликом 3, гибочным пальцем 12 и упорным штырем 5 с роликом 6.

При вращении диска гибочный палец 12 заклинивает пруток А и гнет его вокруг ролика 3.

При возврате диска гибочный палец 12 освобождает согнутую на требуемый угол арматуру. Изделия из прутков арматуры с внутренним радиусом гиба 55 мм изготавливаются при гибе вокруг ролика 5, а с радиусом 20 мм — при гибе непосредственно вокруг центрального пальца 4.

УГА-40 Характеристики, уга-40 Станок УГА-40 (СГА 1) чертежи уга-40(сга 1). ремонт гибочного станка сга-1 уга-40 в ярославле, схема подключения гибочного станка сга 1 уга40 СГА-1 УГА -40 ВИДЕО Станок УГА-40 (СГА 1). как правильно сделать реверс на уга-40, гибочный станок для арматуры gw -40 купить в ярославле уга 40

Станки для гибки арматуры СГА-1, СГА-1ЭБ , СГА-50 и СМЖ-179А

ООО «Строительные машины» — производитель строительной техники предлагает Вам уневерсальные станки для гибки арматурных сталей придают арматурным стержням заданную форму путем устройства отгибов, крюков на концах стержней , служат для изготовления хомутов, монтажных петель и пр.

Станки для гибки арматуры — СГА-1, СГА-1ЭБ (с электронным блоком), СГА-50 и СМЖ-179А

Станок СГА-1 состоит из: сварной рамы, червячного редуктора, установленного на раме, с закрепленным на нем гибочным диском. На гибочном диске устанавливаются центральный и гибочный пальцы. Упорный палец с роликом устанавливается в отверстие планки, приваренной к верхнему листу рамы.

Вращение на входной вал червячного редуктора передается через шестерни и клиноременную передачу от электродвигателя. Изменение частоты вращения гибочного диска производиться перестановкой шестерен. Для выполнения требований экологии предусмотрено удаление окалины с листа рамы через воронку, присоединяемую к цеховой вытяжной вентиляции.

СГА-1 работает следующим образом: Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55мм изгибаются вокруг ролика, а радиусом 20 мм — непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.

Преимущества СГА-1ЭБ: Станок имеет два режимы работы – ручной и автоматический. Ручной режим удобен при одиночных или небольших количествах гибов и используется при наладке станка, при проверке датчиков. В ручном режиме можно работать при отказе датчиков, что исключает простой станка. Автоматический режим используется при многократной реализации одного или нескольких последовательных гибов.

Ручной режим работы: при нажатии на педаль включается вращение вперед, при отпускании педали поворотный диск останавливается (практически без выбега). При повторном нажатии включается вращение назад, при отпускании педали поворотный диск останавливается.

Автоматический режим работы имеет два подрежима:

  • Режим одного гиба;
  • режим n -гибов на одной из 8-ми ( n =1 … 8) программ.

На боковой панели установлен противоударный дисплей, на котором указывается «Заданное значение» угла гиба. Для изменения «Заданного значения» угла гиба предназначены кнопки +/-. При кратковременном нажатии на кнопку происходит изменение «Заданного значения» на 1 градус, при длительном нажатии на 10 градусов.

Читать еще:  Гибочный станок для профильной трубы

СМЖ-179 имеет подобное принципиальное устройство.

* — по желанию Заказчика к станку СГА-50 может быть изготовлена дополнительная оснастка (радиус гиба до 180 мм)

СМЖ-179А

Ключевые слова: Станки для гибки арматуры, гибочный станок для арматуры, гибка арматуры — СГА-1, СГА-1ЭБ , СГА-50 и СМЖ-179А

Станок для гибки арматуры паспорт и руководство по эксплуатации Модели: sb 40; sb 50 содержание

СТАНОК ДЛЯ ГИБКИ АРМАТУРЫ
Паспорт и руководство по эксплуатации


2. Технические характеристики. …………………. ……. 3

5. Принципиальная Электрическая схема…………. …………. 6

6. Обслуживание и смазка..……. ………………………………. 6

7. Комплект поставки…………………………………. 7

9. Гарантийные обязательства……………………………………..8

Станки поставляются без масла.

Перед первым включением станка его необходимо заправить маслом согласно п.6 настоящего руководства!

ВНИМАНИЕ .

Во избежание получения травм, перед работой операторы станка и обслуживающий персонал обязаны внимательно ознакомиться с данным руководством по эксплуатации!

Работать необходимо с максимальной осторожностью, всем сотрудникам, находящимся рядом с оборудованием!
1. Введение.
Станки SB40A/SB40С/SB40B/SB50A/SB50С/SB50D предназначены для гибки стальных стержней.

SB50A/SB50С/SB50D: диаметр стержней от 10 до 50 мм.
После некоторого периода эксплуатации необходимо повернуть рабочую плиту станка на 180°, тем самым выполняется полный цикл эксплуатации деталей станка. Износ деталей будет более равномерным, срок службы станка повысится.
2. Технические характеристики.
SB40SB50

  1. Максимальный диаметр стержней, мм: 6-40 10-50
  2. Предел прочности на разрыв менее, МПа: 450 450

3. Длина рабочей поверхности, мм: 810 1010

4. Ширина рабочей поверхности, мм: 700 910

5. Скорость поворота платформы, об./мин: 8 14

6. Электродвигатель, модель: Y110L2-4/380В Y112M-4/380В

7. Потребляемая мощность, кВт: 3 4

8. Скорость вращения об./мин.: 1420 1440

  1. Устройство станка

Станок состоит из следующих частей: блока трансмиссии, держателя станка и рабочей платформы. Рабочая платформа приводится электроприводами через треугольное ременное колесо, две пары прямозубых передач.

2. Информационная табличка;

3. Верхняя плита;

4. Рабочая плита;

5. Держатель втулок;

6. Подающий ролик;

8. Колесо;
Станки предназначены для гибки арматурной стали и прута указанных в инструкции размеров. Станки состоят из электрического привода (Электродвигатель и ремённая передача), редуктора (Зубчатые передачи станков работают в масляной ванне).

Внимание! Перед началом работы проверить уровень трансмиссионного

масла в станке, и в случае необходимости довести его до требуемого!

  1. Подсоединить электропитание (3 фазы, и заземление).
  2. Подсоединить педаль управления, (для SB50D).
  3. Отрегулировать угол гиба перемещением «Управляющих гаек концевика реверса»

на торце рабочей плиты (для SB40B), или установкой штифта-контакта в необходимое

отверстие (для SB50D).

Все работы по настройке управляющих гаек производить только при

нажатой кнопке аварийного СТОПа!

  1. Включить питание в электрощите станка.
  2. Повернуть переключатель ручного или автоматического режима против часовой

стрелки в положение «Автомат» (для SB40B/SB50D).

Проверить рабочий цикл нажатием кнопки «Старт» или педали: рабочая плита должна

повернуться на необходимый угол и вернуться назад (для SB40B/SB50D).

Нажать и удерживать кнопку «Старт» (для SB40A/SB50A, SB40C/SB50C), по

достижении рабочей плиты заданного угла, отпустить кнопку «Старт», рабочая плита

должна остановится. Для возвращении рабочей плиты в исходное положение нажать

Повернуть переключатель ручного или автоматического режима по часовой стрелке

в положение «Ручное» (для SB40B/SB50D), в дальнейшем порядок действий такой же

как со станками с ручным управлением (SB40A/SB50A, SB40C/SB50C).

6) Установить расстояние между центральным пальцем и поворотным пальцем на 2 мм

больше толщины стержня. Радиус изгиба стержня устанавливается толщиной

7) Установить стержень и произвести гибку.

8) По окончании работы выключить питание.
— Станки серии SB40: диаметр стержней от 6 до 40 мм.

— Станки серии SB50: диаметр стержней от 10 до 50 мм.


1. Держатель втулок 1. Держатель втулок

2. Рабочая плита 2. Рабочая плита

3. Втулка 3. Втулка

4. Стальной стержень 4. Стальной стержень

5. Крышка формы 5. Крышка формы

7. Удерживающий шпиндель 7. Удерживающий шпиндель

8. Удерживающий шпиндель 8. Втулка

Таблицы максимального одновременного количества стержней при гибке
