Автоматический трубогибочный станок с чпу

Автоматические трубогибочные станки IRONMAC. Серия DW-CNC

Производитель: IRONMAC

Автоматическая гибка труб в трехмерном пространстве

Обработка труб Ø 25 — 89 мм

Управление процессом гиба от стойки ЧПУ

  • Запчасти
  • Компрессоры
  • Запчасти
  • Сервис

×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности — от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону: 8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Трубогибы предназначены для гибки любого вида профиля трубы. (Круглая труба, квадратная труба, профильная труба или пруток). Материалы труб могут использоваться, такие как мягкая сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у завода-изготовителя.

Трубогибы с ЧПУ применяются для выполнения изделий, имеющих сложную форму, требующих гибки в 3-х мерном пространстве, а также при повышенных требованиях к повторяемости изделий (до 98%) и получения минимального процента утонения трубы (от 7 до 12 % в зависимости от обрабатываемого изделия и правильных установок станка), отсутствие гофр.

Данная серия нацелена на серийное и крупносерийное производство.

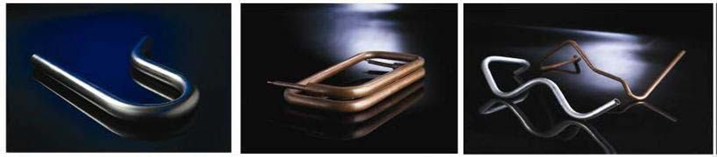

Примеры сечений обрабатываемых изделий:

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Трубогибы применяются в следующих областях промышленности:

  • Автомобильная промышленность
  • Авиационная промышленность
  • Производство мебели (столы, стулья, фурнитура и т. д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие направления.

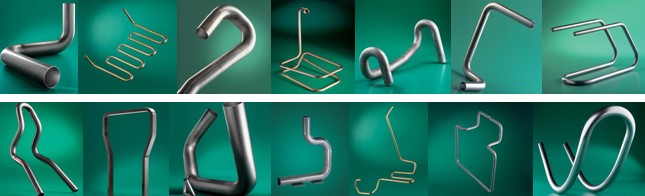

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

СХЕМА ОБРАБОТКИ:

Данная схема описывает схему работы трубогиба с ЧПУ в минимально возможной комплектации:

Трубогиб с ЧПУ

Трубогиб с ЧПУ имеет в своем составе компьютеризированную систему, которая управляет приводами станка.

Трубогибы с ЧПУ подразделяются на:

  • автоматические — так называемые трубогибы CNC (computer numerical control)
  • полуавтоматические — в обиходе трубогибы NC (numerical control).

Бездорновый трубогиб с ЧПУ RE-60 TECHNIC
Макс. диаметр трубы: 60х5 мм
Радиусы: от 66 до 180 мм

Полуавтоматический трубогиб с ЧПУ CE-30/2 PARTNER 2-х
Макс. диаметр трубы 30×1,5 мм
Назначение: Г, П, U образные детали

Полуавтоматический трубогиб с ЧПУ CE-30/3 PARTNER 3-х
Макс. диаметр трубы 30×1,5 мм
Назначение: сложные, пространственные изделия

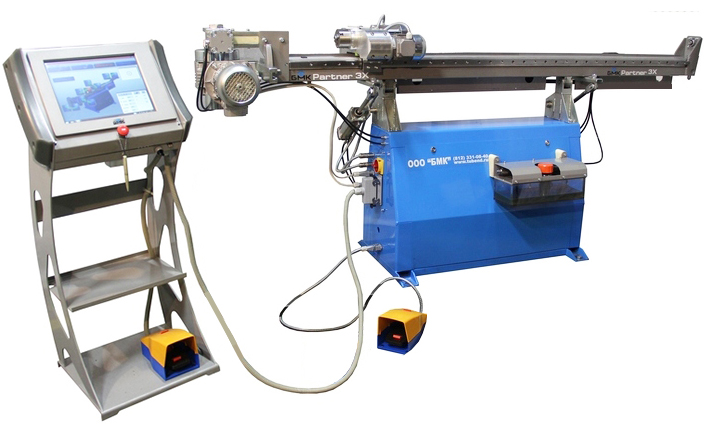

Автоматический трубогиб с ЧПУ CE-30 PARTNER.3x
Макс. диаметр трубы 30×1,5 мм
Назначение: сложные, пространственные изделия

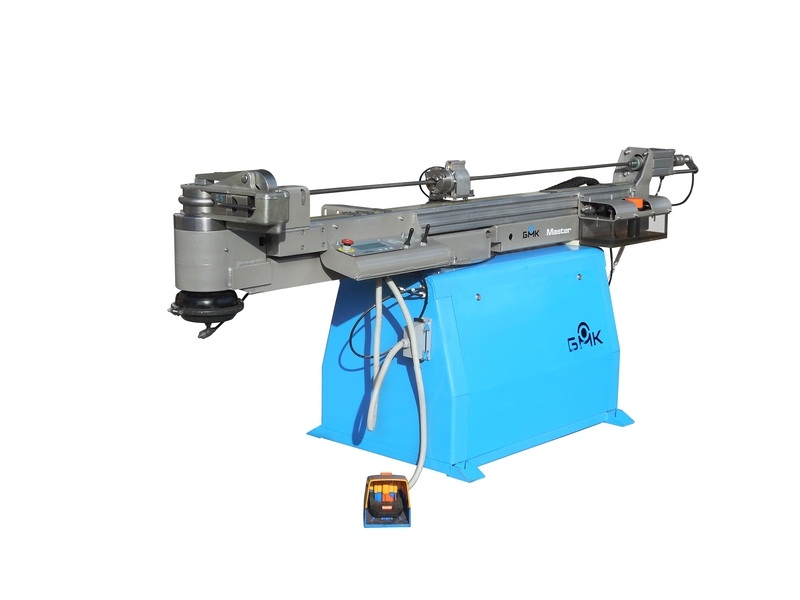

Полуавтоматический трубогиб с ЧПУ CE-51 MASTER
Макс. диаметр трубы 51х2 мм
Назначение: сложные, пространственные изделия

Автоматический трубогиб c ЧПУ CE-51 MASTER.3x
Макс. диаметр трубы 51х2 мм
Назначение: сложные, пространственные изделия

Трубогиб автоматический ЧПУ (CNC).

Трубогибочный автомат CNC может быть трех и пяти координатным.

В трех координатных трубогибах: гиб трубы на заданный угол, выдвижение и поворот трубы в пространстве осуществляется автоматически, а управление всеми выше перечисленными действиями станка осуществляет ЧПУ, так же называемая CNC системой.

В пяти координатных CNC трубогибах добавляется гибка проталкиванием (через фильеру), роль которой выполняет дополнительный направляющий ролик. Однако необходимо помнить, что при работе способом проталкивания минимальный радиус гиба не может быть меньше 5-ти диаметров трубы.

Пяти координатный CNC трубогиб

Кроме основных функций (гиб, выдвижение трубы, поворот трубы в пространстве) трубогибы оснащаются дополнительными опциями обеспечивающими высокое качество гиба, точность и повторяемость изготавливаемых деталей.

К таким опциям относятся:

  • дорновая система, имеющая функции автоматического выдвижения-убирания дорна, причем дорн может быть как жестким так и гибким.
  • савтоматическая система смазки дорна, работающая синхронно с системой выдвижения-убирания дорна.
  • система зажима трубы (прижима трубы к гибочному ролику), сгидро-пневмо или электро приводом.
  • скользящий башмак, который может быть фиксированным или подвижным, обеспечивающим сопровождение процесса гиба трубы по всей длине дуги гиба.
  • система бустерного поджима трубы, создающая дополнительное давление на изгибаемую трубу, как бы подталкивая ее к гибочному ролику.
Читать еще:  Листогибочный станок 200

Трубогибочные станки с ЧПУ, классифицируемые, как трубогибы CNC, имеют либо систему управления в виде электронной стойки (панели) управления, либо — промышленный компьютер. Наличие промышленного компьютера в системе управления трубогибочным автоматом CNC резко повышает его возможности по вводу данных деталей и снимает ограничения по количеству операций на одной детали и по количеству деталей находящихся в памяти трубогибочного станка.

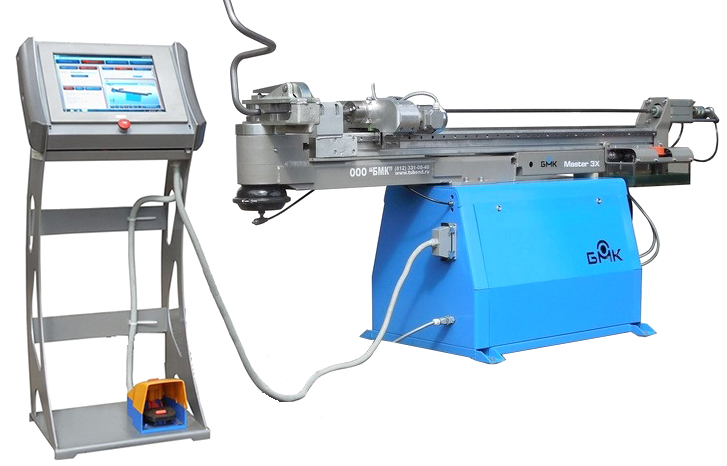

Промышленный компьютер трубогиба с ЧПУ CE-51 MASTER.3X

Автоматический трубогиб с ЧПУ CE-51 MASTER.3X и CE-30 PARTNER.3X — российские трубогибы, производства ООО «Балтийская Машиностроительная Компания» оснащаются промышленными компьютерами с программным обеспечением “Tubend”, работающим в системе «Windows».

Программное обеспечение “Tubend” автоматически:

  • формирует 3D модель детали;
  • определяет возможность изготовления детали без соприкосновения трубы со станком, путем симуляции процесса гибки трубной детали с привязкой к конструкции трубогиба;
  • учитывает угол пружинения и рассчитывает длину заготовки детали с учетом удлиннения трубы в месте ее гиба;
  • формирует чертеж детали в системе ЕСКД;
  • формирует программу для изготовления детали в автоматическом режиме.

Трубогибы полуавтоматические с ЧПУ (NC)

Трубогибочными станками NC принято считать полуавтоматические трубогибы, в которых часть операций, выполняется автоматически с помощью ЧПУ, а часть оператором, в ручную.

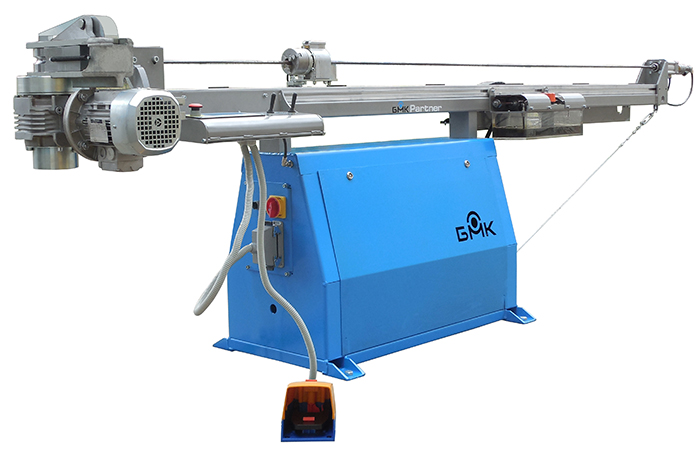

Полуавтоматический CN трубогиб CE-30/3 PARTNER

Так, полуавтоматические трубогибы CN, производства «Балтийской Машиностроительной Компании», такие как CE-51 MASTER, CE-30/3 PARTNER и CE-30/2 PARTNER, гиб трубы выполняют автоматически. ЧПУ трубогиба с помощью инкодера координирует работу привода, по средствам которого осуществляется гибка, то есть вместе с зажимом поворачивается гибочная голова на угол, заданный чпу, наматывая трубу на гибочный ролик .

На таких трубогибочных станках автоматически могут выполняться вспомогательные операции, такие как:

  • работа зажима, прижимающего трубу к гибочному ролику;
  • поворот гибочного ролика для осуществвления гиба;
  • выдвижение – убирание дорна;
  • смазка дорна.

А такие операции, как выдвижение трубы до точки начала очередного гиба и ее поворот в пространстве, на полуавтоматическом трубогибе оператор выполняет вручную по линейным упорам на штанге трубогиба или по упорам углов поворота трубы в пространстве на лимбе каретки трубогиба.

Пульт CN трубогибов производства «Балтийской Машиностроительной Компании» имеет 4-х строчный дисплей, на котором электронно задается угол гиба, а джостиками с пневмоприводами дистанционно открываются замки фиксаторов поворота трубы в пространстве и линейного выдвижения трубы в точки начала очередных гибов. ЧПУ трубогибов БМК имеет память на 100 деталей до 15 углов гиба на каждой, что способствует повышению производительности, особенно при большой номенклатуре трубных деталей.

Пульт чпу полуавтоматических трубогибов серий MASTER и PARTNER

Применение трубогибов с ЧПУ.

Трубогибы с ЧПУ, в частности CE-51 MASTER и CE-30/3 PARTNER, обеспечивающие высокое качество и безупречный внешний вид согнутой детали, используются для производства мебели, офисной мебели, стульев, столов и торгового оборудования. Трубогибочные станки с ЧПУ обеспечивают хорошую точность и повторяемость деталей, поэтому онашли широкое применение при изготовлении пневмо и гидросистем самолетов, автомобилей, тракторов, специальной и сельскохозяйственной техники.

Трубогибы ЧПУ так же применяются в судостроении, при изготовлении ограждений лодок и катеров, в автомобилестроении для производства трубопроводов тормозных систем, систем выпуска отработанных газов, трубопроводов гидросистем, трубопроводов топливной аппаратуры, каркасов сидений и поручней и т.д.

Читать еще:  Листогибочный станок русич

БАЛТИЙСКАЯ
МАШИНОСТРОИТЕЛЬНАЯ
КОМПАНИЯ

198097, Россия, Санкт-Петербург, пр. Стачек 47
(территория ОАО «Кировский завод»)
Телефон/факс: +7 (812) 331-08-40, 331-39-70
Телефон по Кировскому заводу: 71-340, 71-390

125599, Россия, г. Москва, 78 км МКАД, д.14, корп. 1
Телефон/факс: +7 (495) 133-94-72

Трубогибы с ЧПУ – о методике работы с трубами

Под трубогибом понимают специальное оборудование, которое позволяет выполнять бездорновую и дорновую холодную гибку профильных и круглых труб, а также профильного проката.

1 Полуавтоматические и автоматические трубогибы

Гибка труб выполняется максимально просто, эффективно и качественно, если гибочное оборудование оснащается ЧПУ – системами числового программного управления. Подобные комплексы устанавливают на полуавтоматический или автоматический трубогиб. Ручные виды описываемого гибочного оборудования ими не оснащаются.

Полуавтоматические агрегаты с ЧПУ идеальны для предприятий, которым не требуются дорогостоящие и высокопроизводительные установки, предназначенные для изготовления различных трубопроводов в больших объемах. Стандартный трубогиб-полуавтомат выполняет в автоматическом режиме самую сложную процедуру операции – гибку трубы. Причем делает это на высоком уровне точности.

Полностью автоматические станки для гибки заготовок являются в разы более функциональными. Системы ЧПУ на них дают возможность за пару секунд спроектировать гибочный процесс, проверить его на возможность исполнения (симуляция операции), а затем в авторежиме создать программу, по которой будет выполняться производство изделия.

Любые современные гибочные полуавтоматы и автоматы с программным управлением обеспечивают удобство и элементарность установления до доли градуса угла, под которой будет сгибаться заготовка (смотрите видео). Добиваться указанной точности позволяет специальный датчик, монтируемый на трубогиб, точнее – на его консоль.

На ряде зарубежных агрегатов в ЧПУ изначально вводят данные о показателях упругости разных типов металлов, из которых делают трубы.

2 О методиках работы с трубами на гибочном оборудовании

Гибка труб на специализированных агрегатах, которые мы рассматриваем в данной статье, осуществляется несколькими способами. Распространенными являются установки, работающие по принципу наматывания. На видео хорошо видно, как они функционируют – труба прижимается к гибочному ролику, который наматывает ее на себя до требуемого угла сгиба. На такой трубогиб часто устанавливают стержень из металла с круглым торцом, называемый дорном. По своему сечению он подходит под внутренний диаметр трубы (плотно входит в нее).

Дорновые станки с ЧПУ используются повсеместно. Они гарантируют отличный внешний вид согнутого изделия, из какого бы материала он не был изготовлен (нержавеющая сталь, медные сплавы, титан, алюминий, углеродистая сталь и так далее). Управлять таким трубогибом несложно, благодаря тому, что в нем предусмотрены элементы программирования операции и изначально высокая функциональность.

Оборудование для гибки без дорна обычно работает по принципу обкатки трубы, которая монтируется между обкаточным и неподвижным роликами. Обкаточный элемент при запуске агрегата перемещается вокруг неподвижного, за счет чего происходит прижимание обрабатываемого изделия к ролику. Это приводит к получению заданной формы трубы (она определяется радиусом ролика, находящегося в неподвижном состоянии). Особенности процесса хорошо видны на видео.

Бездороновый трубогиб используется для гибки дюймовых водогазопроводных трубных изделий, труб с толстыми стенами, профильного проката, используемого в строительной сфере. Он без труда справляется с подобными заготовками. А вот дорновые установки можно применять только для тонкостенных труб.

Читать еще:  Гибочный станок для профиля

Другие методы гибки:

  • Выдавливанием. В данном случае гибочный станок действует, как арбалет – его ролик оказывает воздействие на центр обрабатываемой трубы, которая монтируется на две опоры (показано на видео), что приводит к получению заданного угла изгиба в точке надавливания.
  • Вальцеванием. Используются трубогибы с программным управлением, оснащенные тремя роликами. Причем два из них размещаются на одной линии. Суть методики легко понять из приведенного видео. Этот способ гибки незаменим при необходимости получения больших радиусов труб (например, когда делают спирали, сегментные дуги, металлические кольца большого диаметра).

3 Популярные модели трубогибов с программным числовым управлением

К востребованному гибочному оборудованию относят агрегаты под брендом MASTER. Популярностью пользуется модель СЕ-51 – полуавтоматический трубогиб данной торговой марки. Он имеет следующие автоматические опции:

  • поворот в пространстве сгибаемого изделия;
  • возврат в нулевое положение гибочного модуля;
  • зажим (при выполнении гиба) трубы;
  • перемещение трубного изделия в точку, где будет производиться очередной гиб;
  • возврат в начальное положение зажима;
  • автоматическая смазка дорнового механизма.

Востребованными считаются трубогибы турецкого производства Cansa MakinaCNC76, CNC51, CNC38. Они представляют собой полностью автоматическое дорновое оборудование, которое работает с трубами до 76, 51 и 38 миллиметров в диаметре соответственно. Гибка изделий на данных агрегатах выполняется с мизерной погрешностью (до ±0,1 мм) по трем пространственным координатам.

Высокой функциональностью и эффективностью использования отличаются станки DBM 25T–DBM 120T немецкого концерна ARCOR. С их помощью можно выполнять гибку труб сечением от 25 до 120 мм. Эти трубогибы изготавливаются с лево- и правосторонними направлениями сгибания заготовки, могут быть много- либо одноручьевыми. Станки оснащаются надежными электрическими двигателями, механизмами гидравлического подъема труб и сервоприводами.

Автоматические трубогибы

Самую полную информацию о технических характеристиках и преимуществах представленного автоматические трубогибы, а также рекомендации по пуско-наладке и сервисному обслуживанию вы можете получить у менеджеров нашей компании. Звоните, и мы обязательно поможем Вам в подборе автоматические трубогибы, максимально соответствующего решению ваших задач.

Автоматический трубогибочный станок CM – CNC76

Гибочные станки серии BTBM

Поставщик: BendMak / Турция

Гибочные станки серии BTBM, производятся компанией BendMak с использованием узлов и компонентов только наивысшего качества. Предназначены станки для гибки труб различного сечения и различной длины , обеспечивая превосходные результаты.

BTBM 38 CNC

Макс. диаметр гибки 38мм

BTBM 42 NC

Макс. диаметр гибки 42мм

BTBM 76 NC

Макс. диаметр гибки 76мм

BTBM 76 CNC (1ось)

Макс. диаметр гибки 76мм

BTBM 76 СNC (3оси)

Макс. диаметр гибки 76мм

Трубогиб DW50CNC

Поставщик: Metal Mark / Китай

Трубогиб DW50CNC

Автоматические станки с числовым программным управлением (ЧПУ), серии DW CNC, являются универсальным средством для гибки различных труб

Трубогиб DW75CNC

Поставщик: Metal Mark / Китай

Трубогиб DW75CNC

Автоматические станки с числовым программным управлением (ЧПУ), серии DW CNC, являются универсальным средством для гибки различных труб

Трубогиб DW18CNC

Поставщик: Metal Mark / Китай

Трубогиб DW18CNC

Автоматические станки с числовым программным управлением (ЧПУ), серии DWCNC, являются универсальным средством для гибки различных труб

Трубогиб DW25CNC

Поставщик: Metal Mark / Китай

Трубогиб DW25CNC

Автоматические станки с числовым программным управлением (ЧПУ), серии DW CNC, являются универсальным средством для гибки различных труб

Трубогиб DW38CNC

Поставщик: Metal Mark / Китай

Трубогиб DW38CNC

Автоматические станки с числовым программным управлением (ЧПУ), серии DW CNC, являются универсальным средством для гибки различных труб
