Кромкообрезной станок цод

Станки кромкообрезные двухпильные ЦОД-450, ЦОД-500

Толщина заготовки: 80; 110 мм

Скорость подачи: ручная

Мощность: 11; 15 кВт

  • Запчасти
  • Компрессоры
  • Запчасти
  • Сервис

×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности — от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону: 8 (800) 1000-111 и 8 (495) 781-55-11

Калькулятор лизинга и кредит

НАЗНАЧЕНИЕ:

Предназначен для обрезки и раскроя необрезной доски с целью получения обрезного пиломатериала, а также для кромления горбыля с целью дальнейшей переработки в обрезной пиломатериал на ребровогорбыльном станке.

Перемещение пильной тележки осуществляется по станине вручную. Привод пильных дисков от двух электродвигателей. Режущий инструмент – дисковая пила простая или с твердосплавными напайками.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяются в лесопильных производствах малой мощности для кромления необрезной доски в обрезной пиломатериал заданного сечения, а также применяется для кромления горбыля. Чаще всего используется в паре с горизонтальными ленточнопильными станками.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

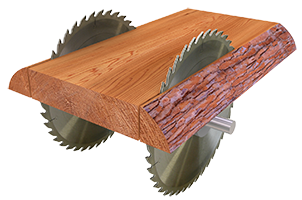

СХЕМА ОБРАБОТКИ:

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Распиловка материала производится в двух направлениях, т.е. отсутствует холостой ход;
  • Винт с трапециедальной резьбой для быстрой установки расстояния между пилами каретки;
  • Рычаги быстрой фиксации размера;
  • Калиброванная направляющая станины;
  • Лазерная линейка (опция);
  • Трехскоростная механическая подача (опция);
  • Возможность работы одним или двумя дисками одновременно;
  • Надежность и простота эксплуатации и обслуживания.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ЛАЗЕРНЫЙ УКАЗАТЕЛЬ ПРОПИЛА

Помогает позиционировать линию пропила.

Лазер рекомендуется устанавливать на каждую пилу.

Станок кромкообрезной ЦОД-350 (однопильный)

* Цены завода без учета доставки до склада в г. Мытищи

Станок однопильный кромкообрезной ЦОД–350 применяется для эффективного раскроя необрезной доски в обрезной пиломатериал. Кромкообрезные станки по дереву с доставкой по России. Звоните по телефону бесплатной горячей линии для регионов 8 495 637 63 69 или оставляйте заявку на сайте в специальной форме.

Наши операторы доступны с ПН-ПТ

Мы очень любим наших клиентов и предоставляем им самые выгодные условия на покупки.

Более 30 довольных клиентов каждый день!

Кромкообрезной станок ЦОД-350, позволяет с высокой точностью вырезать дефекты древесины. Все модификации станка комплектуются изделиями ведущих мировых производителей электротехнического оборудования.

Особенности кромкообрезного станка:

  • Распиловка материала производится в двух направлениях
  • Калиброванная направляющая станины
  • Система оптимизации раскроя
  • Надежность и простота эксплуатации и обслуживания
Читать еще:  Дисковый отрезной станок цена

Станок кромкообрезной ЦОД-350

Станок ЦОД-350 предназначен для обрезания кромок и раскроя необрезной доски с целью получения обрезного пиломатериала. Другое применение станка не рекомендуется.
Данная модель способна работать на участках с ограниченными возможностями по энергетике, т.к. потребляемая мощность станка 5,5 кВт. Для обработки материала 60 мм применяются пильные диски диаметром 350 мм. На станок ЦОД-350 также может устанавливаться лазерный указатель пропила. Станок предназначен: для производства обрезного материала ценных пород древесины, где требуется большая точность при вырезании дефектов; для небольших лесопильных производств или начинающих переработку круглого леса.

ОСНОВНЫЕ ПАРАМЕТРЫ СТАНКА ЦОД-350

ВНИМАНИЕ ! Пильные диски в комплектацию станка не входят. Выбор дисковой пилы зависит от обрабатываемого материала.
Комплект поставки Станина 4 секции Опорная стойка 8 шт. Торцевой зажим 2 шт. Стойка натяжения троса 2 шт. Трос металлический комплект Крепеж комплект Пильная тележка 1 шт. в сборе Роликовый прижим 2 шт. Электрический разъем 1 шт. Ключ рожковый №41 1 шт. Ключ рожковый №60 1 шт. Ключ трубчатый 17 мм 2 шт. Инструкция по экспл. 1 шт.
Размеры обрабатываемого материала:
толщина 10 — 60 мм.
ширина до 500 мм.
длина 800-7000 мм.
Просвет пильной рамки 70 мм.
Диаметр дисковой пилы 350/50 мм.
Частота вращения пилы 3000 об/мин.
Установленная мощность 5,5 кВт.
Габариты 1400/900/8550 мм.
Средняя масса станка 300 кг.
Кромкообрезной однопильный станок ЦОД-350 предназначен для раскроя необрезной доски в обрезной пиломатериал
• Станок поставляется частично в разобранном виде: отдельно пильная тележка, отдельно рельсовый путь. • Дисковая пила должна быть установлена стабильно, надежно и строго вертикально. • Защитные приспособления дисковой пилы разрешается снимать только после полной остановки электродвигателя. • Пиловочное сырье должно быть очищено от грязи, а также должно проходить контроль на наличие в нем посторонних предметов. • Соблюдение рекомендаций по использованию станка обязательно

Толщина обрабатываемого материала: 10 — 60 мм

Ширина обрабатываемого материала: до 500 мм

Длина обрабатываемого материала: 800-7000 мм

Станок кромкообрезной ЦОД-450: технические характеристики

На любом деревообрабатывающем предприятии, независимо от масштаба, рано или поздно возникает проблема с отходами после обработки древесины. Станок кромкообрезной позволяет обрезные доски и остатки от бревен превратить в штапики, наличники и другую полезную продукцию, приносящую прибыль. При этом максимально полно используется древесина, остается минимум опилок и бесполезных отходов. Рассмотрим устройство этого агрегата, его применение и особенности эксплуатации.

Общая информация

Станок кромкообрезной двухпильный «Алтай-011» и его аналоги позволяют обрабатывать округленные части горбылей и шалевки. В итоге получается обрезная доска или бруски толщиной от пяти миллиметров, которые используются в строительстве и дизайнерском оформлении помещений. Также данная продукция применяется в различных отделочных работах по оформлению «бытовок», автомобильных фургонов и прочего.

Читать еще:  Кромкообрезной станок дко 55

Наибольшей популярностью пользуются станки отечественного производства модификации ЦОД-450. Кроме того, можно изготовить подобный агрегат самостоятельно для эксплуатации в бытовом хозяйстве. Использование таких устройств дает возможность свести к минимуму отходы производства и максимально рационально обработать древесину.

Станок кромкообрезной ЦОД-450: технические характеристики

Основные параметры, которые имеет рассматриваемый агрегат:

  • максимальная ширина/толщина/длина обрабатываемого материала – 700/80/7000 миллиметров;
  • габариты дисковых пил – 450/50 мм;
  • просвет рабочей рамки составляет десять сантиметров;
  • предельно возможная дистанция между пилами – 38 см;
  • оборотистость – триста вращений в минуту;
  • эксплуатационная мощность – 11 кВт;
  • габаритные размеры – 1,4/1,2/8,55 метров;
  • вес – шестьсот килограмм.

Станок кромкообрезной может оснащаться электрическим или жидкостным питанием силового агрегата. Рабочий блок перемещается по направляющим лыжам вручную либо посредством электропривода.

Устройство

Рассматриваемое деревообрабатывающее устройство может иметь одну или две пилы. На первом варианте допускается делать не более одного прореза за проход. Затем обрабатываемую деталь необходимо перевернуть.

Станок кромкообрезной ЦОД-450 двухпильный позволяет обрезать заготовку с двух сторон за один проход. Одна операция дает возможность порезать шалевку сразу на доски или бруски нужного размера. Любой станок оборудован станиной, площадкой для размещения обрабатываемой детали, а также моторной каретки, приводящей в движение дисковые пилы. Такая конструкция позволяет распиливать заготовки разной длины и ширины, что сокращает число отходов.

Функциональность

Принцип работы, которым оснащен станок кромкообрезной, имеет общие черты, вне зависимости от количества рабочих пил и габаритов агрегата. На станину помещается деревянная заготовка, которая передвигается вдоль одной пилы или нескольких режущих элементов. Каретка перемещается оператором вручную или с использованием электрического привода.

Однопильный вариант требует двух проходов для обрезки кромки обрабатываемого изделия с двух сторон. Как правило, такое приспособление работает в обе стороны.

Двухпильная версия оснащена пилами, вращающимися в разные стороны. На таком станке существенно повышается производительность труда. Многопильные модели рассчитаны на обработку брусков и досок различных размеров. Имеются варианты агрегатов, оснащенных 12-14 пилами.

Оборудование требует регулировки дистанции между рабочими деталями. Более поздние модели имеют автоматический контроллер, который позволяет выставить расстояние между пилами с погрешностью не более одного миллиметра. Также модернизированные варианты оснащаются лазерной линейкой и регулятором скоростей оборотов.

Читать еще:  Маятниковый станок для резки металла

Модификации

На отечественных предприятиях деревообработки встречаются преимущественно станки российского производства. Среди них особой популярностью пользуются агрегаты серии ЦОД-450, а именно:

Зарубежные аналоги имеют более высокую цену и представлены преимущественно немецкими производителями MS Maschinenbau и Wood-Mizer HR1000.

Как сделать станок кромкообрезной своими руками?

Оборудование с двумя или больше пилами сконструировать самостоятельно довольно проблематично. Да и в бытовом использовании вполне хватит однопильного варианта. Рассмотрим, как его можно сделать своими руками?

Стоит отметить, что на возведение подобного агрегата придется потратить значительные финансовые средства. Однако если в запасниках имеются обрезки труб, листы металла и старые моторы, стоимость работ существенно снижается.

Для того чтобы изготовить домашний кромкообрезной станок, понадобятся следующие детали и комплектующие элементы:

  1. Металлические уголки, швеллеры и трубы.
  2. Электрический двигатель.
  3. Рабочие валы (можно использовать элементы от аграрной техники).
  4. Пила дисковая.
  5. Инструментарий, который включает в себя дрель, сварочный агрегат и «болгарку».
  6. Крепежные детали (болты, шайбы, гайки, винтовые стяжки).

Процесс изготовления

Сначала изготавливаем крепкую и надежную станину. Для этого этапа подойдут швеллера из металла. Предварительно их необходимо очистить от ржавчины и повреждений. Если в качестве примера взять габариты станка с габаритами 6,5/2,5/,1,0 метра, потребуется сварить раму соответствующих размеров и приспособить к ней устойчивые ножки.

Затем выполняем такие манипуляции:

  1. В верхней части рамки привариваются уголки по продольным сторонам, которые будут служить для перемещения рабочей каретки.
  2. Затем делается паз для монтажа валов.
  3. В виде буквы «П» свариваются между собой швеллера, служащие основой для самой каретки.
  4. Крепится при помощи сварки поперечная перекладина, предназначенная для перемещения пилы.
  5. Производится установка мотора. Здесь необходимо быть особо внимательным. Следует учитывать, что для обеспечения корректной работы оборудования с диском диаметром 250 миллиметров подойдет двигатель, обеспечивающий скорость оборотов не менее пяти тысяч вращений в минуту.

Заключение

Станок кромкообрезной ЦОД-450 – это агрегат, который востребован в промышленном деревообрабатывающем производстве, а также в частном хозяйстве. Он позволяет максимально полно использовать обрабатываемую древесину, неприхотлив в обслуживании и имеет массу модификаций. Не составит особого труда подобрать агрегат в соответствии с необходимым функционалом, производительностью и ценой.
