Как сделать станок для резки пенопласта

Бюджетные станки для резки пенопласта: сделай сам

Пользователи портала делятся опытом изготовления самодельных приспособлений для нарезки пенопласта и экструзионного пенополистирола нихромовой нитью

Терморезак. Станок для резки пенопласта. Мобильная «коза» для раскроя пенополистирола. У электрического приспособления, сделанного из нихромовой нити, ЛАТРа, трансформатора или компьютерного блока питания много имён. Ему везде найдётся применение. Сделать мокрый фасад на основе пенопласта. Изготовить резной декор для отделки стен или разные поделки из ППС. Ещё один плюс — терморезак режет пенопласт и ЭППС быстрее и качественнее, чем ножовка или нож. Сделать его нетрудно своими руками. Предлагаем вам 4 варианта станков для резки пенополистирола, от трехкопеечных — собранных из разных «ненужностей», до самых продвинутых — на основе сварочного инвертора.

  • Станок для резки пенопласта – фотоотчет и электрическая схема
  • Мобильная «коза» для резки пенополистирола для работы на строительных лесах
  • Как сделать станок для резки ППС на основе блока питания от компьютера
  • Как превратить сварочный инвертор в станок для резки пенопласта
  • В чем опасность терморезака, сделанного на базе лабораторного регулируемого автотрансформатора — ЛАТРа

Самодельный станок для резки пенопласта из ЛАТРа, трансформатора и нихромовой нити

Большинство самодельщиков изготавливают терморезак из того, что есть под рукой. Если, что и покупают, то — нихромовую нить. Остальное находят поскребя по сусекам. Именно так поступил пользователь FORUMHOUSE с ником Электрон .

Я утепляю дом пенопластом. Купил ППС толщиной 5 и 10 см. Сначала резал его ножом по линейке. Неудобно. Решил сделать станок-терморезак для пенополистирола. С ним дело пошло быстрее. Для его изготовления мне понадобились:

  • стол-верстак (был в наличии);
  • алюминиевый уголок;
  • алюминиевый профиль;
  • стальные уголки;
  • деревянный брусок сечением 5х5 см;
  • листы ДСП, оставшиеся от старого шкафа;
  • трансформатор на 650 Вт и 36 Вольт и ЛАТР (были в хозяйстве);
  • нихромовая проволока диаметром 0.5 мм длиной 5 м (купил на рынке).

Станок для резки ППС пользователь сделал так — пропустил нихромовую нить через отверстие в столе. Нить проходит через керамическую панельку от радиолампы. Для натяжения проволоки Электрон взял шпильку М10 с гайками. С одного края он сточил лыски и просверлил поперечное отверстие. В него продел пружину. Конец пружины он зажал в полиэтиленовый латунный клеммник. Во второй конец клеммы зажал струну и питающий провод. Это нужно, чтобы ток не шел через пружину, и она не потеряла пружинистые свойства. После подачи напряжения, натяжение нихромовой нити регулируется с помощью шпильки.

Пружина компенсирует изменение длины нихромовой нити при её нагревании и охлаждении.

Электрическая схема самодельного станка для резки пенопласта.

Я режу на станке листы размером 1.2х1 м. Сделал около 150 резов пенопласта одной струной. Не перегорела. Скорость реза ППС толщиной 100 мм – 10 см в секунду. Обязательно делайте третью точку крепления нити. В моём случае это — отверстие в столе, где закреплена керамическая панелька от радиолампы. Оптимальный накал нити — не до красна, а так, чтобы её было едва видно в темноте. Т .е. — почти темная.

Мобильная «коза» для резки пенопласта

Описанный выше станок эксплуатируется стационарно. Но, при монтаже мокрых фасадов на основе пенополистирола, рабочим приходится передвигаться по строительным лесам. Распускать листы по толщине. Вырезать из ППС фигурные элементы и т. д. Тяжелый станок неудобен, да и спускаться каждый раз вниз не хочется. Выход? Сделайте своими руками мобильный терморезак, т .н. «козу».

Специалист по монтажу мокрых фасадов

На фасадах мы работает с мобильными «козами». С ними легко перемещаться по лесам на высоте. Можно резать пенопласт прямо по месту. Роспуск листа то толщине ведём по двум профилям. Профиля крепятся к ППС с помощью гвоздей. Как работать с приспособой наглядно видно на видео ниже.

Резак отработал на фасадах четыре сезона. Три раза он падал с лесов. Ничего не сломалось. Струну не меняли. Второй резак эксплуатировали три сезона. Проволоку меняли раз 5. Сгорала. Причина – у него струна короче на 10 см, чем у первого резака.

Если есть трансформатор, то траты на покупку необходимых деталей для терморезака не превышают 1000 руб.

Электрическая схема мобильного станка для резки пенопласта.

А в этом видео пользователь FORUMHOUSE дымон подробно рассказывает, как изготовить аналогичный нихромовый резак своими руками.

Станок для резки пенопласта на основе блока питания от компьютера

Не у всех домашних мастеров в закромах завалялся трансформатор, но у многих без дела пылится блок питания от старого компа. Хорошо, что вы его не выкинули. Он пригодится, чтобы сделать терморезак для пенопласта.

Я собрал резак для пенопласта за 3 копейки. Использовал блок питания от компьютера и всё, что валялось на стройке — доски, рейки, шурупы. Струну сделал, растянув спираль от электроплиты. Длина спирали 10 см. Из неё получилась прямая проволока длиной 60 см, диаметром 0.5 мм. Цена вопроса – 45 руб. Натяжитель струны — молоток. Приспособу собрал на саморезы. Струну запитал, подключив к ней желтый провод блока питания на 12 Вольт и общий черный провод.

Чтобы запустить компьютерный блок питания стандарта ATX, замкните перемычкой зелёный вывод PS-ON с GND (общий провод). На фото ниже, распайка выводов 20-контактного разъёма на материнской плате. На колодке блока питания эти выходы в зеркальном отражении.

Как резать пенопласт при помощи сварочного инвертора

У многих загородных жителей есть сварочный аппарат. Сворочнику везде найдётся применение. Поставить забор. Собрать самодельный станок. Подварить сломавшийся инструмент. А если использовать его, как источник питания для терморезака по пенополистиролу? Как думаете, рабочая идея?

Взяв за основу инвертор, я собрал станок для резки пенопласта. На сварочном инверторе есть регулятор силы тока. С его помощью можно легко подобрать нужное значение для резака.

Идея вызвала повышенный интерес у пользователей портала.

Я резал пенопласт с помощью сварочника. Для наглядности, снял видео.

Не каждый сварочный инвертор годится для этой роли. Функции HOT START (горячий старт) и ANTISTICK (функция, автоматически снижающая сварочный ток при залипании электрода, что предотвращает его прокаливание) могут помешать инверторному сварочному аппарату работать, как обычный БП станка для резки пенопласта.

Я пробовал прицепить к другому сварочнику сопротивление чуть больше, чем нихромовая нить. Он сразу скинул ток, т. к. сработал антистик.

Опасность изготовления терморезака на основе ЛАТРа

Регулируемые лабораторные автотрансформаторы часто используют при изготовлении самодельных терморезаков. Так поступил пользователь FORUMHOUSE Sidyakin.

Собрал резак для роспуска пенопласта. Основа станка – крышка от письменного стола. Еще потребовались две шпильки, гайки, шайбы, спираль от электроплитки, ЛАТР и рубильник.

Вижу на фото, что на резаке выставлено 40 Вольт. На моём резаке трансформатор выдаёт 36 Вольт. Советую вам аккуратнее работать с ЛАТРом. Если будет пробой, то на проволоку пойдёт напряжение 220 Вольт.

Я тоже хочу сделать станок для резки пенопласта. Нихромовую нить возьму от старой электроплитки. Ещё у меня есть ЛАТР-2М. Пойдёт такой для резака? Там шесть выходов. Не понял, а куда подключать сеть и нагрузку?

С одним таким ЛАТРом работать нельзя — опасно, можно попасть под 220В, т. к. ЛАТР не развязывает выход от входа независимо от установленного на нем напряжения. Нужен или дополнительный трансформатор, или — подключать входы и выходы строго «ноль в ноль». Т. е.без вилок и розеток, а на постоянно, точно зная, где ноль, а где фаза.

Такую систему нельзя сфазировать для безопасности. Относительно земли на нихромовой нити всегда будет опасное напряжение. Это автотрансформатор. Нужен еще трансформатор по входу. Посмотрите, как сделал я. Электрическая схема в начале статьи.

Выводы

Практика показала, что наиболее удачные варианты электрических резаков для пенопласта получаются на базе обычных трансформаторов и ЛАТРов. Вариант — использовать блок питания от компа, тоже рабочий. Но придётся экспериментальным путём подобрать оптимальную длину нихромовой нити, в зависимости от её диаметра и параметров источника питания.

При работе с самодельным терморезаком помните о возможности поражения электрическим током и вероятности получения ожога. Соблюдайте технику безопасности. При резке пенопласта раскалённой нихромовой проволокой выделяются вредные вещества. Работайте на улице или в хорошо проветриваемом помещении.

Остались вопросы по конструкциям терморезаков, или хотите предложить свой вариант? Заходите на портал FORUMHOUSE в тему Станок для резки пенопласта , спрашивайте у специалистов и делитесь своим опытом.

Рекомендуем статьи по самодельным инструментам и приспособлениям:

  • 5 лучших самодельных инструментов для строительства : убийца ручного земляного бура, стружкоуловитель «дешевле только даром», чехол для шуроповёрта, катушка для садового шланга и сверлильный станок по металлу.
  • 4 самоделки для работы с металлом : верстак из хлама, сверлильный станок из автомобильного домкрата и дрели, и зачистной станок из б/у двигателя от стиральной машины.
  • 2 бюджетных варианта самодельных траворезок сделанных из старой болгарки, и оцинкованного бака для воды.
Читать еще:  Waterjet станок гидроабразивной резки

Подписывайтесь на канал! Присоединяйтесь к умельцам на FORUMHOUSE !

Как сделать станок для резки пенопласта

Пенопласт – замечательный материал, используемый во многих областях строительства и декора. С его помощью обустраивают гидро- и теплоизоляцию, создают декоративные потолочные покрытия, багеты и многое другое. При всей своей многофункциональности, он еще и дешевый. Единственная проблема, возникающая во время работы с ним – это резка.

Резка пенопласта: станок своими руками

Порезать пенопласт самостоятельно так, чтобы получить чистый и ровный рез крайне сложно. Он крошится и лопается, если применять пилу, даже лезвие или бритва не решают проблему.

Выходом может послужить горячий металл, но как воспользоваться им в домашних условиях? Сконструировать самодельный станок для резки пенопласта!

Для осуществления данной затеи потребуются:

  • стол, лучше если каждая из его сторон будет не короче 2 м;
  • металлические пружины с низким сопротивлением тока;
  • трансформатор, преобразовывающий ток с 220-ти на 24 Вольта;
  • струна с высоким сопротивлением, если есть старый обогреватель, снимите с него.

Также понадобится регулятор высоты струны. В качестве него используйте пару балок. Между ними будет перемещаться режущая струна с держателем.

Трансформатор необходим не в каждом случае. Это зависит от того, из какого материала сделана струна. Если она хромированная – допустимым считается и ток в 220 Вольт. Но, работая с таким разрядом, следует четко соблюдать правила безопасности, иначе дело может закончиться печально.

Если работать с разрядом 24 Вольт, то опасность для жизни и здоровья отсутствует. Он просто не ощутим, и при поражении необходимо просто промыть пострадавшее место водой.

Следует также помнить, что при резании пенопласта раскаленным металлом, выделяются токсичные пары, поэтому нужно в обязательном порядке использовать защитную маску и хорошо проветривать помещение, иначе отравление будет обеспечено. А лучше всего, вообще, работать на улице, но это возможно, если есть собственный двор.

Для того чтобы было легче собрать из вышеперечисленных материалов станок для резки пенопласта, ниже приведен схематичный чертеж:

За неимением подходящего стола, в качестве основания для устройства вполне подойдет лист ДСП, фанера, доска.

Последовательность сборки самодельного станка:

1. Нихромовую проволоку прикрепите к пружинам, пружины оденьте на винты М4, а их, в свою очередь, вкрутите в специальные стойки.

2. Металлические стойки заблаговременно запрессуйте в крышу стола, плиту ДСП, или любую другую поверхность, выбранную в качестве основания. Высота стойки и толщина основания зависит от нужд владельца станка. Если толщина плиты составляет 1,8 см, а стойка в высоту – 2,8 см, то в полностью вкрученном состоянии винт не пройдет основание насквозь, а при полном выкручивании сможет нарезать пенопласт толщиной 5 см.

3. Если в будущем потребуется более толстая нарезка, то короткие винты нужно будет удалить и вкрутить на их место длинные.

4. Для запрессовки просверлите в основании отверстие. Его диаметр должен быть меньше диаметра стойки на пол миллиметра. Стойки вбейте молотком в отверстия, но перед этим, чтобы облегчить себе данную процедуру, пройдитесь наждачкой по острым кромкам торцов.

5. Перед тем как вкрутить винт в стойку, выпилите под самой его шляпкой канавку. Чтобы это осуществить, зажмите его конец шуруповертом, а под головкой приложите тонкий напильник и включите вращение. Эта канавка нужна для того, чтобы зафиксировать в одном положении проволоку, которая иначе может перемещаться при регулировке.

6. Чтобы проволока не провисла, удлинившись из-за нагревания, прикрепите ее сначала к пружинам, а их уже к винтам.

7. После того как все крепежные детали готовы, зафиксируйте нихромовую проволоку. Чтобы контакт между ней и токопроводящим проводом был надежным, используйте способ крепления «скрутка с обжатием». Медный провод должен иметь сечение не меньше 1,45 кв.мм.

8. Снимите изоляцию с окончаний проводов примерно на 2 см. Медные проводники накрутите на проволоку в тех местах, где она крепится к пружине. Конец проволоки, придерживая плоскогубцами, обмотайте вокруг проводника. Благодаря такой намотке контакт проволоки и токопроводящего провода будет иметь большую площадь, и когда станок заработает, места соединения не будут раскаляться.

9. Чтобы получить возможность регулировать толщину резки материала, сделайте отвод токопроводящих проводников в виде петли. А чтобы провода не путались под руками во время использования станка, проделайте в основании отверстия, пропустите через них мешающий отрезок и прикрепите к обратной стороне поверхности при помощи скоб.

10. Провода лучше всего сложить вместе и перекрутить в виде нетугого жгута. Так они не будут путаться.

11. На концах проводов припаяйте накидные клеммы, чтобы подключить их к источнику питания.

Сконструированного по вышеописанной инструкции устройства будет вполне достаточно для использования в домашних условиях. Кроме этого, его возможно использовать как станок для фигурной резки пенопласта.

Полезные советы

Во время резки скорость движения материала должна быть средней. Если двигать пенопласт очень быстро, тогда он точно так же раскрошится, как и при резке пилой. Если же напротив, перемещать его очень медленно, края вырезаемой фигуры будут оплавляться.

Если пенопласт требуется для утепления дома при строительстве, то лучше приобретайте более толстый. Из-за простого изготовления и небольшой востребованности, такой материал стоит гораздо более дешево, чем тонкий.

Если на чердаке еще с советских времен завалялся стереомагнитофон «Маяк», то трансформатор не покупайте, а возьмите с него. Он как раз является подходящим, т.к. подает напряжение 24 Вольта.

В случае, когда работы проводятся в условиях отсутствия электроэнергии, соедините друг с другом три кроны по 9 Вольт, и используйте их. Таким образом, устройство сможет функционировать 30-40 минут.

Но применять автоаккумуляторы для данной цели категорически запрещается. Несмотря на низкое напряжение, они имеют очень большую силу тока, которая может сжечь струну и она попросту лопнет. Это при хорошем раскладе, а при плохом – брызнет раскаленным металлом.

Выбор пенопласта для обустройства теплоизоляции

Существует специальный пенопласт, предназначенный именно для утепления фасадов. На упаковке обычно имеется соответствующая маркировка в виде буквы «Ф». Он имеет высокую, в сравнении с обычным материалом, плотность и устойчив к механическому воздействию. Он хорошо пружинит, благодаря чему плохо поддается ломке.

При нарезании пенопласта, для теплоизоляции не следует устанавливать струну ниже 50 мм. Дело в том, что более тонкий материал не будет достаточно эффективен, а при намокании вообще утратит большую часть своих замечательных свойств. При высокой влажности такая теплоизоляция будет проницаема для холодного воздуха, как и обычная кирпичная кладка.

В качестве дополнительного материала для теплоизоляции используйте плиту минеральной ваты. Кроме упомянутых свойств она обладает еще одним важным достоинством – в случае возникновения пожара не будет гореть.

Станок для резки пенопласта, видео:

Станки для резки пенопласта делаем своими руками

Невзирая на огромное количество утепляющих материалов (которое, к слову, постоянно растет), а также возрастающую популярность минваты, пенопласт по-прежнему занимает лидирующие позиции и не планирует их сдавать. Если планируется утепления пола в квартире или подвальном помещении, то с резкой пенополистирола вполне справляются с помощью подручных инструментов, но если речь идет о значительных объемах или необычных задачах, то необходим особый прибор – станок для резки пенопласта.

Станок для резки пенопласта

Классификация станков

На современном рынке такие станки представлены в достаточно большом разнообразии. В данном случае можно приобрести особый агрегат для лазерной резки или, как вариант, попытаться изготовить нечто подобное собственноручно.

К слову, все станки условно делятся на следующие категории:

  • портативные агрегаты (отдаленно напоминают нож);
  • агрегаты с ЧПУ;
  • для нарезки поперек или по горизонтали.

Конструктивные особенности и принцип действия

Даже несмотря на то, что станки существуют в самых различных модификациях, принцип действия у всех них в общих чертах один и тот же. Накаленная до высокой температуры кромка проходит через слой пенопласта в требуемом направлении наподобие горячего ножа через масло. В качестве такой кромки в большинстве случаев используется леска. В самых простых моделях имеется всего одна такая нагревающаяся нить, в то время как в более продвинутых приборов их может быть сразу несколько (до шести струн).

Обратите внимание! Если планируется нарезка погонажных элементов, то особое внимание следует уделить тому, изделия какой длины могут обрабатываться.

В качестве примера: станок СРП, который также используется для резки описываемого материала, оснащается струнами длиной свыше 2-х метров, а за один заход сможет разрезать порядка 12 пог. метров материала.

Специализированные станки и цены на них

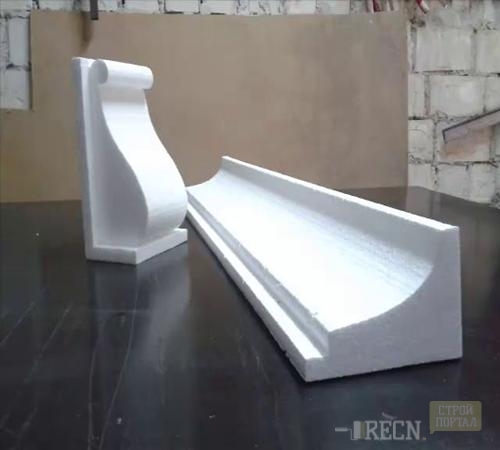

Нередко пенопласт используется не для утепления или звукоизоляции сооружений, а для изготовления реклам либо же в дизайне интерьера. Это возможно благодаря применению специальных станков, предназначающихся для фигурной нарезки. Что характерно, при помощи такого оборудования можно обрабатывать материал одновременно в 2-х или даже в 3-х проекциях. При желании можно производить самые сложные элементы, такие как шестерни, шахматы, миниатюрные модели машин, различные фигурки, любые декоративные орнаменты.

Читать еще:  Кромкообрезной станок купить

Ниже приведены популярнейшие на отечественном рынке приборы, а также среднерыночная цена на них.

ФРП-01

Огромной популярностью данный агрегат обязан простоте своей конструкции и многофункциональности. Есть возможность производства погонажных элементов, фигур и букв для вывесок, утепляющих плит и так далее. Контроль работы прибора осуществляется посредством компьютерной программы, идущей в комплекте.

Примерная стоимость агрегата составляет 110-115 тысяч рублей.

Станок ФРП-01 для резки пенопласта

СРП-К «Контур»

Еще одна замечательная модель, позволяющая изготавливать различные детали фасадной отделки и опалубки для заливки растворов. Управление в данном случае ручное, зато потребляемая мощность относительно низкая (порядка 150В), да и транспортировать его весьма удобно.

Среднерыночная стоимость составляет где-то 42,5 тысячи рублей.

Самостоятельное изготовление станка для резки

Существует ряд способов того, как соорудить станок для резки пенопласта – от самого простого (ручные инструменты) до крайне сложного в исполнении. Рассмотрим вкратце каждый из них.

Способ первый. Ручная резка пенополистирола

  1. Самый простой и вместе с тем доступный метод – это нарезка материала ножом. Важно, чтобы используемый для этого нож имел зазубрины и был смазан автомобильным маслом еще до начала работы (это снизит шумопроизводительность и оптимизирует саму процедуру). Также стоит заметить, что это самый медленный из способов, поэтому целесообразен лишь в случае небольшого объема материала.
  2. Еще пенопласт можно резать горячей струной. Для этого следует забить пару гвоздей, натянуть между ними проволоку из нихрома и подключить к ней электропитание. Основное преимущество такого метода – это высокая скорость (один метр нарезается за 7-8 секунд) и аккуратный разрез. Но есть и существенный минус: такая процедура вредит человеческому здоровью.
  3. Третий способ известен как резка «холодной струной». В данном случае струна из стали используется так же, как полотно двуручной пилы. Данный способ достаточно продуктивен.
  4. Аналогичным образом можно резать пенопласт при помощи обычной ножовки.
  5. Наконец, существует и профессиональный ручной инструмент, отделано напоминающий упомянутую выше горячую струну, только более усовершенствованный. При наличии такого инструмента работа выполняется качественно и быстро, есть возможность использовании фигурных насадок.

Видео – Резка пенополистирола нихромом

Способ второй. Самодельный станок на столе

Как бы то ни было, порезать пенополистирол вручную, даже при помощи одного из указанных выше инструментов, достаточно сложно. Материал может лопаться или крошиться, с этим ничего не поделаешь. Горячая струна частично решает проблему, но как быть, если объемы работы слишком большие? Выход есть – вы можете соорудить дома стационарный станок для резки.

Вначале подготавливается все необходимое. При создании такого аппарата потребуется:

  • большой стол (в идеале каждая из сторон должна равняться как минимум 2-м метрам);
  • струна, отличающаяся повышенным сопротивлением (при наличии старого электрообогревателя ее можно снять с него);
  • железные пружины, которые характеризуются низкой проводимостью электротока;
  • лабораторный трансформатор (ЛАТР), который превращает 220-вольтный ток в 24-вольный.

Помимо этого, вам понадобится еще и контроллер высоты струны. Им может быть, допустим, пара балок, и именно между ними будет двигаться режущая струна вместе с держателем.

Обратите внимание! Далеко не всегда требуется трансформатор. Зависит данный момент исключительно от того, какой материал использован при изготовлении нити. И если та хромирована, то вполне может использоваться и ток в 220 вольт. Хотя отметим, что, работая с такой мощностью, нужно строго придерживаться правил техники безопасности, в противном случае последствия могут быть самыми печальными.

Если же станок для резки пенопласта будет работать всего от 24-х вольт, то никакой опасности для организма быть не может. Такой ток вы попросту не почувствуете, а после случайного поражения потребуется всего лишь промыть пострадавший участок кожи водой.

Также напомним, что если пенопласт будет резаться раскаленным металлом, то неизбежно будут выделяться токсичные вещества. По этой причине работу нужно выполнять исключительно в специальной маске, да и помещение нужно хорошенько проветривать; иначе можно отравиться. Хотя предпочтительнее проводить резку на улице, пусть это можно сделать лишь в том случае если у вас имеется свой двор.

Чтобы вам было удобнее собирать конструкцию из подготовленных деталей, мы привели ниже детальную схему будущего станка.

Оборудование необходимое для производства пенопласта Ранее мы рассказывали оборудовании которое необходимо для производства пенопласта, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Способ третий. Самодельный станок (в отсутствие подходящего стола)

Если у вас нет стола подходящих габаритов, то можете выполнить основание под агрегат из фанеры, обычной доски или же ДСП. Алгоритм действий в данном случае должен быть следующим.

Подготовка всего необходимого

Принцип действия описанного выше станка также основывается на применении раскаленного металла. Если проводить по материалу горячей проволокой, то он будет легко резаться, а срезы при этом будут идеально ровными. В рабочем процессе вам в данном случае потребуется:

    лабораторный трансформатор (хотя можно использовать и аккумулятор от автомобиля);

  • провод из меди;
  • нить из нихрома;
  • доска, кусок фанеры либо ДСП;
  • стойки для фиксации нити;
  • одна или две пружины.
  • Режущим элементом послужит нихромовая спираль. Как уже отмечалось, ее можно либо приобрести, либо вынуть из старого обогревателя. Что характерно, толщина данной спирали может варьироваться в пределах 0,5-1 миллиметра, хотя будет лучше, если она составит 0,7 миллиметра. Что же касается длины, то она зависит от габаритов материала, который будет подвержен резке.

    Обратите внимание! Важным элементом является лабораторный трансформатор. Если таковой отсутствует, можете сделать нечто похожее из старого трансформатора и устройства для зарядки автомобильных аккумуляторов.

    Есть еще один вариант – можно взять блок питания от ПК, где к спирали подключаются провода на 12 вольт (черный с желтым).

    Для самодельного станка достаточно выходного напряжения в 7-12 вольт. Еще один важный момент: толщина/длина нити накаливания должна быть отрегулирована таким образом, чтобы соответствовать напряжению. При чересчур сильном накале нить может даже лопнуть. В то же время если прогрев будет слабым, то процедура резки заметно замедлится.

    Наконец, источником питания может послужить сам аккумулятор от автомобиля. Это целесообразно в тех случаях, когда отсутствует электричество.

    Непосредственно сборка

    Ниже приведена пошаговая инструкция сборки агрегата.

    Шаг первый. Берем нить из нихрома и крепим ее к пружинам. Сами пружины надеваем на винты М-4, а те, соответственно, вкручиваем в подготовленные стойки.

    Шаг второй. Железные стойки заранее запрессовываем в ДСП-лист, столешницу, фанеру (либо другую поверхность, которая послужит основанием под станок для резки пенопласта). Толщина основы, равно как и высота стоек, должна определяться тем, каковы потребности пользователя. При толщине основы в 18 миллиметров и высоте опор в 28 миллиметров винт, будучи целиком вкрученным, не сможет пройти в основание насквозь; и напротив, будучи целиком выкрученным, он сможет резать материал толщиной в 50 миллиметров.

    Обратите внимание! Если в дальнейшем потребуется резка толстых листов, то мы удалим небольшие винты и вкрутим вместо них более длинные.

    Шаг третий. Проделываем отверстия в основании с целью запрессовки. Важно, чтобы диаметр этих отверстий был приблизительно на 0,5 миллиметра меньшим, чем диаметр самой стойки. Далее при помощи молотка вбиваем стойки в отверстия, но предварительно обрабатываем наждачной бумагой острые торцевые края (это существенно упростит данную процедуру).

    Шаг четвертый. До того как вкручивать в стойку винт, берем какой-либо подходящий инструмент и выпиливаем под его (винта) шляпкой небольшую канавку. Чтобы выполнить это, зажимаем один конец при помощи шуруповерта, под шляпку прикладываем напильник и инициируем вращение. Для чего требуется эта канавка? В первую очередь, дабы закрепить проволоку неподвижно, в противном случае в процессе регулировки она может смещаться.

    Шаг пятый. Фиксируем проволоку: вначале к пружинам, а только потом – к самим винтам. Это нужно чтобы она не провисала, нагревшись и, соответственно, несколько удлинившись.

    Шаг шестой. Закончив со всеми крепежными элементами, берем нихромовую проволоку и фиксируем ее. Способ крепления, который мы здесь используем, называется «скрутка с обжатием»: он позволяет создать максимально надежный контакт между кабелем, проводящим ток, и проволокой. Также важно, чтобы сечение медного кабеля составляло как минимум 1,45 мм?.

    Шаг седьмой. Счищаем изоляционный слой с концов кабелей приблизительно на 2 сантиметра. Накручиваем проводники из меди на проволоку там, где та уже закреплена на пружинах. Один ее конец, используя пассатижи, крепко придерживаем и обматываем им проводник. Такая обмотка позволяет добиться максимальной площади контакта провода с проволокой, а когда станок, наконец, начнет работать, соединения не будут перегреваться.

    Читать еще:  Маятниковый отрезной станок по металлу своими руками

    Шаг восьмой. Далее делаем отвод проводников, проводящих электрический ток, в виде петли, дабы в дальнейшем появилась возможность регулировать процедуру резки пенопласта. Кроме того, мы проделываем в основе отверстия и проводим через них провода, дабы те не путались при эксплуатации. После этого крепим их с другой стороны, используя скобы.

    Обратите внимание! Специалисты советуют уложить кабели вместе и перекрутить их, образуя не слишком тугой жгут. В таком случае они уж точно не запутаются.

    Шаг девятый. К окончаниям проводов припаиваем клеммы, которые будут подключены к используемому источнику энергии.

    Итак, станок для резки пенопласта практически готов. Отметим, что конструкции, созданной по приведенной выше схеме, вполне хватит для условий домашнего использования. Более того, при желании ее можно использовать еще и как приспособление для фигурной резки пенополистирола.

    Видео – Создание устройства для резки пенополистирола

    Как качественно разрезать пенопласт в домашних условиях

    Плиты пенопласта широко используется в качестве утеплителя. При обустройстве теплоизоляции в доме часто требуется раскрой материала согласно необходимому размеру. Резка пенопласта может выполняться с помощью различных инструментов. Но чтобы сделать это ровно, быстро и качественно требуется специальное приспособление, которое при необходимости можно соорудить своими руками.

    Устройства и способы резки пенопласта

    Пенопласт, используемый для утепления различных конструкций здания, имеет достаточно не плотную структуру. Ячеистый материал при механическом воздействии легко крошится и ломается. Чтобы обеспечить ровные края среза теплоизоляционного изделия используются специальные устройства:

    1. Канцелярский нож. Такой способ является самым доступным и простым и чаще всего используется при работе с пенопластом в домашних условиях. Инструмент эффективен только для резки малогабаритных ячеистых изделий с толщиной не более 5 сантиметров. Основным условием качественного раскроя с помощью канцелярского ножа является наличие нового и острого лезвия.
    2. Термический нож. Данный инструмент предназначен специально для обработки пенопласта. Нож способен моментально нагреваться до 600 градусов. Применяется для изделий небольшой толщины. Для того чтобы разрезать лист пенопласта следует плавно передвигать инструмент по намеченной линии. В процессе оплавления материала формируются достаточно ровные края.
    3. Ножовка по дереву. Используется такое приспособление при необходимости раскроя ячеистого теплоизоляционного материала, толщина которого превышает 80 сантиметров. Для работы используется пила только с тонкими зубьями. С помощью такого инструмента можно обеспечить изделию ровные края только при прямом разрезе.

    Термический нож – приспособление для резки пенопласта

    Строители иногда разделяют пенопласт н необходимые части с помощью болгарки. При этом используется диск с минимальной толщиной.

    В промышленных масштабах резка пористого материала осуществляется с помощью специальных ЧПУ установок. Процесс раскроя на станках выполняется за счет различных типов режущих инструментов:

    • фреза;
    • заточенные ножовочные полотна;
    • твердосплавные диски;
    • лазерное излучение;
    • тонкие нихромовые струны.

    Чаще всего в промышленности используется вариант резки посредством закрепленных в необходимом положении струн. Многие ЧПУ станки оснащены компьютерной программой, и управление процессом происходит дистанционно.

    Фигурная резка пенопласта

    Пенопласт достаточно относится к самым востребованным отделочным изделиям. Особой популярностью вырезанные из такого материал пользуются различные фигуры. Объемные композиции из пенопласта применяют в качестве архитектурной декорации, для создания рекламных элементов, различных дизайнерских конструкций для оформления интерьера.

    Фигурная резка осуществляется с помощью лазерных установок и специальных ЧПУ станков. Каждое приспособление имеет свои преимущества и особенности использования:

    1. Лазерная резка. Обработка пенопласта посредством излучения позволяет создать 2D и 3D фигуры различной формы. Такой способ резки обеспечивает самую минимальную толщину среза, способствуя повышению детализации изделий. Весь процесс на лазерном ЧПУ оборудовании полностью автоматизирован. Поэтому в процессе раскроя материала исключаются дефекты и погрешности.
    2. Струнная обработка. Формирование объемных изделий происходит с помощью термического воздействия струн изготовленных из никель-хрома. Такой метод раскроя пенопласта обеспечивает точность срезов по заданным эскизам. Стоимость струнной обработки ячеистого материала намного дешевле лазерной резки. Все действия на станках контролируются специальной компьютерной программой.

    С помощью современного 3D оборудования для резки пенопласта можно изготовить фигуры различной сложности за небольшой срок.

    Способы резки пенопласта в домашних условиях

    Для самостоятельной обработки плит пенопласта часто применяются различные подручные инструменты и приспособления. Наиболее распространенными методами резки материала в домашних условиях являются:

    1. Раскрой сапожным ножом. Лезвие инструмента должно иметь специальную заточку – кончик тупым, а широкая часть идеально острой. Во время резки таким ножом создаются неприятные звуки.
    2. Обработка материала паяльником. Конец рабочей части паяльника рекомендуется расплющить, чтобы увеличить его толщину. Инструмент позволяет быстро и ровно осуществить резку небольших изделий из пенопласта. Также с помощью паяльника можно создать округлые фигуры.
    3. Резка нихромовой проволокой. Такой вариант считается самым популярным при раскрое пенопласта в домашних условиях. Основным его преимуществом является точность и быстрота обработки изделий. Для резки материала струной изготавливается стационарная установка, которая позволяет значительно повысить производительность процесса.

    Сапожный нож – приспособление для резки пенопласта в домашних условиях

    При необходимости нихромовый прибор для резки пенопласта можно сделать своими руками.

    Технология самостоятельного изготовления резака

    Существует немало вариантов сооружения из подручных средств эффективных резаков для пенопласта. Особой популярностью пользуются два из них – резак и станок с нихромовой нитью. Каждый инструмент достаточно прост в использовании и способен обеспечить ровный и качественный раскрой ячеистого материала.

    Резак для пенопласта своими руками

    В процессе изготовления режущего приспособления необходимо использовать такие материалы и инструменты:

    • шуруповерт или перфоратор со сверлом;
    • паяльный прибор;
    • два одинаковых карандаша;
    • щипцы с округлым сечением на концах;
    • клей ПВА или другой термостойкий клеящий состав;
    • нить нихромовая;
    • две медные проволоки;
    • деревянный брусок длинной в 10 сантиметров;
    • изоляционная лента;
    • двухместный бокс для батареек;
    • провода – один метр;
    • выключатель.

    Для питания такого портативного резака используются две обычные пальчиковые батарейки.

    Процесс изготовления

    Собрав все необходимые детали можно приступать к сборке конструкции резака:

    1. На каждом конце деревянного бруска проделать одно отверстие соответствующее диаметру подобранного карандаша. Глубина его должна достигать половины деревянной планки. От края планки нужно сделать отступ в 1,5 сантиметр.
    2. В нижней части карандашей формировать отверстие для установки проволоки из меди, концы которой свернуть кольцом.
    3. Пластиковый бокс для батареек усадить сверху бруска на клей. Карандаши зафиксировать тем же составом в ранее проделанных отверстиях.
    4. Для регулировки тока на струну на деревянной планке установить выключатель.
    5. Два провода следует припаять к коннектору, расположенному в контейнере для батареек. Оттуда проводник тока вывести к выключателю, а затем зачистить от оплетки концы и с помощью паяльника зафиксировать к медной проволоке на каждом отдельном карандаше. Места соединений изолировать.
    6. Нихромовую струну туго натянуть, продев и хорошо закрепив между медными кольцами.

    В готовый резак следует вставить батарейки и можно приступать к работе. Такой инструмент способен раскраивать пенопласт толщиной до 4 сантиметров. При этом с его помощью можно вырезать несложные фигуры.

    Самодельный станок

    Стационарная установка для резки пенопласта позволяет более точно выполнить раскрой ячеистого изделия по намеченным линиям. В процессе обработки не нужно производить движения инструментом, а просто перемещать сам материал. Сделать станок можно своими руками.

    Самодельный станок для резки пенопласта

    Для изготовления стационарного резака необходимо подготовить такие приспособления:

    • два длинных самореза с широкими шляпками.
    • нихромовая струна;
    • провода для подключения тока;
    • реостат для регулировки силы заряда;
    • понижающий трансформатор с напряжением в 12 вольт.

    В качестве основы используется стол. Опорную часть можно сделать самостоятельно. Основным условием ее изготовления является наличие ровной гладкой поверхности. Размеры стола подбираются произвольно.

    Техника изготовления

    Самодельный станок собрать не составляет особой сложности:

    1. По центру стола обозначается продольная линия. На ее концах с двух сторон опорной плоскости фиксируются саморезы;
    2. Нихромовая нить натягивается между установленными винтами. С одного конца она просто фиксируется, а с другого проводится через пружину. Струна должна располагаться на высоте 10 – 15 сантиметров от уровня поверхности стола.
    3. Провода, исходящие от трансформатора, подсоединяются к обоим концам натянутой нихромовой нити. С одной стороны самореза, на котором закреплена проволока, подвешивается груз. Он обеспечивает хорошее натяжение режущему элементу.

    Чтобы раскроить пенопласт следует протянуть через раскаленную нить. Ячеистая структура материала позволяет быстро и точно произвести термическую резку. Края изделия от высокой температуры запаиваются, обеспечивая ровность раскроя.

    Такая резка требует осторожности и применения мер безопасности. В качестве индивидуальной защиты используются перчатки, а также маска, защищающая от паров исходящих в процессе термической обработки материал.

    Резку пенопласта в домашних условиях можно осуществлять любым удобным способом. Главное чтобы подобранный инструмент имел способность обеспечить ровные края и точность раскроя.

    Ссылка на основную публикацию
    Adblock
    detector
