Гидроабразивная резка станок купить

Станки гидроабразивной резки металла

Исполнение: портального или консольного типа

Тип привода: ШВП

Y: 500 — 12 000 мм

Усиленная жесткая рама

Независимая конструкция ванны

Исполнение: портального типа

Тип привода: ШВП

Х: 500 — 10 000 мм

• Чрезвычайно высокая механическая точность приводов и ШВП пр-ва BOSCH GmbH
• Независимый портал
• Двойная защита направляющих
• Станина изготовлена из двутавров высотой 500 мм
• Прецизионные планетарные редукторы Wittenstein GmbH
• Насос высокого давления KMT Streamline SLV-V S-50
• Режущая головка ACTIVE IDE II™

Гидроабразивная резка металла выделяется на фоне прочих методов раскроя металлических листов благодаря особому принципу действия. Резание осуществляется с помощью водяной струи под давлением, в которой содержатся мелкие частицы с абразивным действием, что дало способу обработки металла соответствующее название. Данный метод резки полностью повторяет естественный процесс эрозии, разрушающей твердый грунт без вреда для его физико-химического состояния.

Особенности и преимущества использования

В настоящее время, использование гидроабразивного метода резания металла является одним из наиболее перспективных и успешно применяется для обработки любых металлических сплавов – цветных, черных или стальных любой твердости и хрупкости. Данный способ считается эффективным, экономичным и производительным. Кроме того, он универсален – резка гидроабразивным станком сегодня применяется в отношении камня, бетона, керамических заготовок, стекла и т.д. без ограничения по толщине и габаритам.

Принцип, положенный в основу действия гидроабразивного оборудования, — это сжатие воды насосом высокого давления и дальнейшая подача водной струи с абразивным материалом в зону резания. При этом вода сжимается под давлением до 6000 атмосфер и в смесительной камере смешивается с абразивом. Скорость подачи составляет около 1000м/с, а струя буквально разбивается о заготовку, одновременно разрушая металлический слой. При этом поверхность заготовки не нагревается и не теряет первоначальных свойств, что способствует продолжительности срока службы готового изделия.

Основные элементы установки для гидроабразивной резки – насос высокого давления, режущая голова «Ванна» (резервуар).

Учитывая особенность и вид обработки, применяются совмещенные ванны и независимые. Точность позиционирования металлического листа или заготовки обусловлена наличием линейных датчиков. Линейные направляющие обеспечивают плавный ход оборудования и постепенное увеличение скорости реза согласно указаниям оператора и предустановкам. Система поддержания обеспечивает оптимальное расстояние между фокусирующей трубкой и зоной резания на поверхности металла. Благодаря ее наличию удается добиться высокого качества раскроя и снизить вероятность брака из-за столкновения трубки и заготовки в процессе работы станка.

Купить станок для гидроабразивной резки металла по приемлемой цене

В каталоге компании представлен широкий ассортимент установок производства Чехии, Китая, России и Италии. Вы можете выбрать и купить установки гидроабразивной резки консольного и портального типов, с усиленной жесткой рамой и независимой конструкцией ванны, трех и пятиосевой режущей головой. Получить ответы на интересующие вопросы и консультации по выбранной модели оборудования можно по указанному на сайте телефону в рабочее время.

Станки для гидроабразивной резки

►►► Готовые станки в наличии! ◄◄◄

Если у Вас возникли вопросы, обращайтесь к нашим менеджерам по телефону

8-800-250-73-72

Рабочее поле:
1300*1300*100-200 мм

Рабочее поле:
2000*1500*100-200 мм

Рабочее поле:
2000*3000*100-200 мм

Рабочее поле:
2000*4000*100-200 мм

Рабочее поле:
2000*6000*100-200 мм

Рабочее поле:
2500*1500*100-200 мм

Возможности у гидроабразивной резки очень широкие, что делает ее достаточно универсальной. Вот почему во всем мире так активно используются станки по гидроабразивной резке. Компании, занимающиеся практически любым производством, приобретают такие станки, понимая всю их эффективность.

В чем заключается универсальность гидроабразивной резки?

Предлагаемый гидроабразивный станок, цена на который зависит от комплектации и мощности, позволяет вырезать детали с максимальной точностью. В некоторой степени эта точность еще может зависеть от величины и толщины изделия и от самого станка. Применяется данный станок по гидроабразивке во многих отраслях:

• машиностроение,
• камнеобработка,
• строительство,
• работа по металлу,
• производство керамических изделий,
• художественные произведения,
• легкая и тяжелая промышленность и пр.

Программное обеспечение, которое предусмотрено для работы станка, позволяет с легкостью использовать различные материалы, формы и размеры. Работа на станке сокращает трудозатраты, на выходе у изделий получаются точные и чистые края. В зависимости от специфики производства и существующих проектов используются различные станки, но практически всегда приобретается гидроабразивный за счет своей универсальности. Он имеет преимущества в сравнении с лазерным, плазменным и фрезерным станком.

Применение гидроабразивного станка

Чаще всего в качестве абразива используют песок, но лучше всего применять именно тот компонент, который рекомендуется производителем. Это позволит продлить срок службы станка и добиться максимальной точности при резке. Не стоит стремиться сэкономить на абразиве, так как в результате могут возникнуть существенные расходы на восстановление смесительных трубок. К тому же, может снизиться режущая эффективность.

Если уменьшать объем абразива, то соответственно снизится и сама скорость, с которой должен работать станок гидроабразивной резки. Принцип заключается в том, что в специальной камере смешиваются вода и абразив. На огромной скорости, подвергаясь достаточно высокому давлению, через сопло смесь подается на резак. Простота обработки твердых материалов связана с тем, что нет сильного механического воздействия. Это очень важно при работе с небольшими толщинами.

Гидроабразивка не дает термического воздействия, так как высокая температура моментально уходит с водой. Это тот инструмент, который нет необходимости затачивать или делать ему замену.

Преимущества гидроабразивной резки

Можно выделить еще несколько явных преимуществ, которые говорят в пользу того, чтобы купить гидроабразивный станок для нужд производства. На одной установке можно резать совершенно разные материалы. Можно обрабатывать:

• стекло,
• высокотвердые металлы,
• композиты,
• углепластики,
• мрамор,
• гранит,
• кварц.

Одним из самых ценных моментов при гидроабразивной резке является способность вырезать самые сложные контуры. Криволинейные резы получаются с высокой точностью. Чаще всего после реза отпадает необходимость в шлифовании и полировании края, так как шероховатость минимальная.

Гидроабразивная резка является самым продуктивным и прогрессивным методом обработки. В зависимости от поставленной задачи, регулируются скорость и сила подачи струи. Благодаря цикличности можно подолгу использовать один и тот же расходный материал. Все это позволяет предлагать невысокую цену на производимую резку и обработку, в отличие от других способов. Такие станки очень просты в эксплуатации и не громоздки, отвечают всем требованиям по защите экологии.

Станки гидроабразивной резки портального типа

В настоящее время гидроабразивная резка листового материала является одним из самых точных и универсальных способов раскроя. Современный станок гидроабразивной резки портального типа с ЧПУ позволяет вырезать детали любой сложности с приемлемой производительностью.

С помощью станка гидроабразивной резки можно производить резку большой номенклатуры материалов, как металлических, так и неметаллических. При этом отсутствуют термические и механические поводки заготовки.

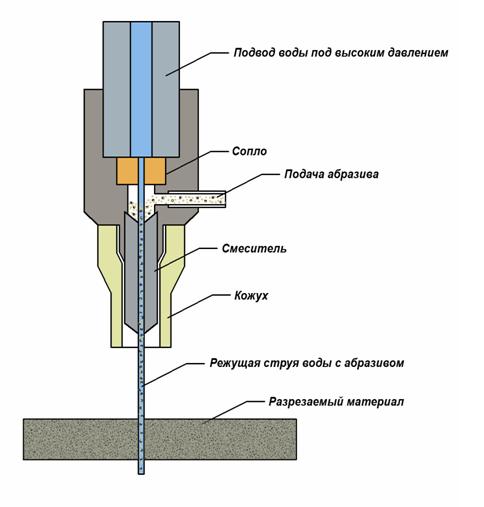

Эта технология основана на разрушении обрабатываемого материала водяной струей с абразивом. Струя воды передает высокую энергию частицам абразива и разгоняет их до высоких скоростей. Эти частицы соударяются с разрезаемой поверхностью, выбивая из нее частицы с последующим удалением их (частиц) из зоны резки.

Технические и экономические показатели процесса (производительность, качество) зависят от выбранного абразива (масса, твердость и форма), угла обработки, типа обрабатываемого материала и состояния расходных материалов (сопло, трубки).

В современных станках гидроабразивной резки применяются насосы высокого давления, которые позволяют нагнетать воду под давлением 1000–8000 атмосфер. Это позволяет разгонять струю воды до скоростей 600-1200 м/с. В смесительной камере в струю воды подаются частицы абразива (карбид кремния, электрокорунд, гранатовый песок) и полученная смесь выходит из фокусирующего сопла с диаметром 0,5-1 мм и разрезает обрабатываемый материал.

Для гашения остаточной энергии используются специальные водоналивные рабочие столы.

Свойства гидроабразивной струи.

— Направленность. Струю можно сконцентрировать на участке диаметром 0,08 – 0,5 мм.
— Скорость истечения может составлять несколько скоростей звука (до 1200 м/сек и больше).
Благодаря перечисленным свойствам гидроабразивную резку можно использовать для резки любых материалов с высокой точностью и больших толщин (до 300 мм и выше).

Особенности технологии гидроабразивной резки.

Основные свойства:
— высокое качество реза из-за отсутствия термического воздействия на заготовку (отсутствует оплавление и ЗТВ);
— возможность резки пожароопасных и термочувствительных материалов;
— экологическая чистота технологии — отсутствие вредных выбросов (не требуется фильтровентиляционное оборудование);
— пожаробезопасность процесса.

Используя станки гидроабразивной резки портального типа с ЧПУ, можно производить резку деталей с контуром любой сложности и с высоким качеством реза и высокой точностью (±0,1 мм). Кроме того, при использовании 3D режущих головок, можно производить, например, разделку кромок и снятие фасок.

Оборудование гидроабразивной резки DARDI

Установка гидроабразивной резки консольного типа DARDI серии DWJ13/15/20-FB

Используется для гидроабразивной резки листовых материалов. Облегченная конструкция и более высокая скорость позиционирования резки в сравнении с портальными. Высокое качество и надежность механизмов. Точность заданных параметров резки осуществляется за счет системы ЧПУ. Данная система контролирует все необходимые параметры резки и безопасность работы. Станок оборудован системой самодиагностики, что повышает срок службы консоли.

Станок гидроабразивной резки портального типа DARDI серии DWJ30-BB

Предназначен для раскроя листовых материалов большого размера. Высокоточная гидроабразивная резка. Эргономичный человеко-машинный интерфейс. Программное обеспечение позволяет решать множество задач: от увеличения продуктивности работы до расчета сроков и стоимости работы.

Опцион на комплектацию станков DARDI

Комплектация в опционе Заказчика

Оказание услуг по гидроабразивной резке

О гидроабразивной резке

Вид резки, который осуществляется при помощи струи воды под высоким давлением либо струи воды с абразивным материалом. Достоинства гидроабразивной резки заключаются прежде всего в том, что можно обрабатывать практически любой материал, даже самый твердый и прочный, а также в сокращении потерь материала, высокой экологичности метода и высоком качества реза (определяется по степени шероховатости).

Данный способ резки возник сравнительно недавно, но быстро завоевал популярность и применяется в самых разных отраслях промышленности благодаря свой универсальности. Он оптимален для работы с дорогостоящими титановыми сплавами, а для керамики, например, и вовсе является единственно возможным способом резки. При этом не только сам метод, но и непосредственно оборудование, станки гидроабразивной резки можно использовать для обработки совершенно разных материалов: от листового металла и бетона до стекла и ламинированного пластика.
Установка для гидроабразивной резки оснащена режущей головкой (одной или несколькими), через которую под высоким давлением выходит вода. Функцию фокусировки водяной струи выполняет специальный золотник с отверстием, сделанный из высокопрочного драгоценного камня – чаще всего это алмаз либо сапфир, самые твердые вещества в мире. Выйдя из отверстия, вода поступает в смесительную камеру, где к ней добавляется абразив – например, гранатовый песок. Затем абразивная смесь направляется по специальной трубке на деталь. Станки гидрорезки могут работать также на чистой воде, без абразива.

Оборудование для гидроабразивной резки последних поколений разрабатывается с использованием передовых технологий в данной сфере, что существенно повышает эффективность установок и позволяет выполнять обработку материалов с высокой степенью точности, качественно и быстро.

Гидроабразивная резка камня —«Вода камень точит». Эта мудрая пословица нашла свое эффективное применение в современном мире. При помощи водяной струи под высоким давлением в наши дни решаются самые сложные задачи по резке камня, как натурального, так и искусственного. Камень это олицетворение надежности, прочности, долговечности. При его универсальности, камень может применяться в любых интерьерах, отлично сочетаясь с различными стилями при оформлении помещений.

Любой камень достаточно трудный материал для обработки, резка камня представляет собой сложный технологический процесс. Для прямого реза обычно используют механические инструменты, такие как болгарка и ленточная пила, а также фрезерные станки. При этом край слэба (изделия из камня) необходимо дополнительно обрабатывать после резки, так как кромка (особенно при резке керамогранита) будет иметь сколы и микотрещины. Для резки камня по изогнутой линии применяют станки гидроабразивной резки. Качество реза при этом получается очень высоким, и дополнительная обработка кромки изделия не требуется.

Линия реза при использовании гидроабразивного оборудования может быть любой сложности, что позволяет воплощать в жизнь самые разнообразные художественные идеи дизайнеров и архитекторов. Данная особенность используется при создании красочных декоративных и мозаичных панно, витиеватых орнаментов, состоящих из произвольного количества элементов, нарезанных и собранных воедино.

Получение тончайших элементов изделий из камня, стало возможным благодаря тому, что усилия при резке камня с помощью установки гидроабразивной резки достаточно невелики. Это позволяет использовать в качестве исходного материала даже агломерат.

Широкий спектр открываемых возможностей при гидроабразивной резке камня обусловливает ее широчайшую область применения и позволяет изо дня в день усиливать свои позиции среди компаний, занимающихся как строительством, так и производством декорированных изделий из камня.

Поставляемые нашей компанией станки гидроабразивной резки позволяют нашим клиентам в полной мере удовлетворять всем требованиям, предъявляемым заказчиками к качеству изделий из различных видов камня (гранита, мрамора, керамогранита и других).

Гидроабразивная резка стекла — одним из важных вопросов является раскрой и обработка сложных материалов без изменения структуры в месте реза. Главное место среди таких труднообрабатываемых материалов занимает стекло, обработка которого – это процесс сложный и творческий. Разные резаки и пилы могут просто расколоть стеклянную пластину в случае сложной линии разреза. Чтобы исключить такой сценарий используют оборудование гидроабразивной резки.

Для гидроабразивной резки и ее установки не существует линии, по которой нельзя было бы выполнить разрез стекла. Эта особенность является наибольшей ценностью при художественных работах со стеклом и выполнении сложных элементов мозаики, панно и витражи, а также художественно-декоративного оформления интерьеров. Это значительно ускоряется серийное производство изделий из такого элегантного и изящного материала, как стекло.
